东莞汉鼎信息科技为大家讲解如何出如下图所示的SOLIDWORKS工程图视图的方法，该方法适用：局部剖、对半剖、四分之一剖、任意草图曲线剖视等等，可灵活选择需要剖切的零部件，效果可体现在工程视图里。

注意：请先提前定好视图方向（或到工程图里调整）。

具体步骤如下：

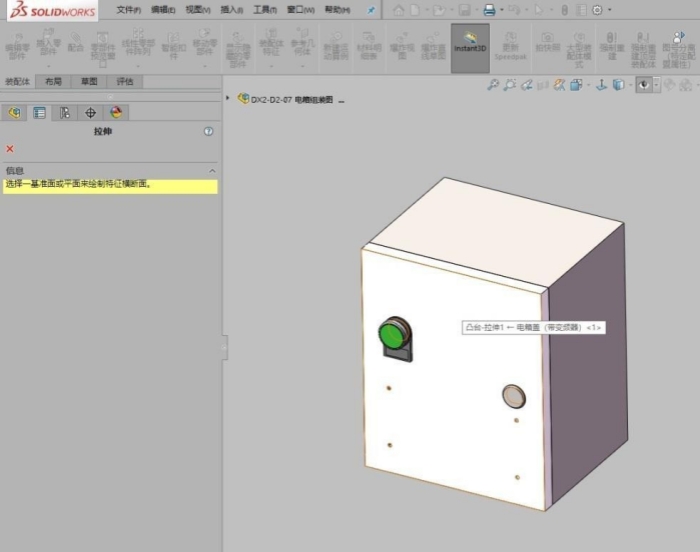

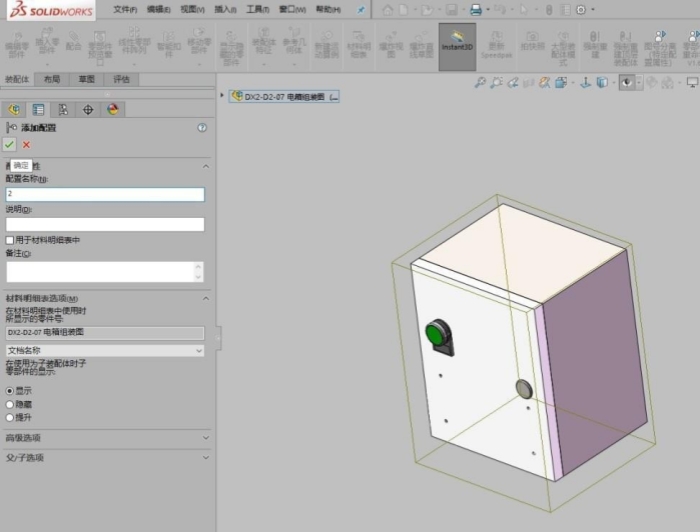

1.打开装配体，新建一个配置。

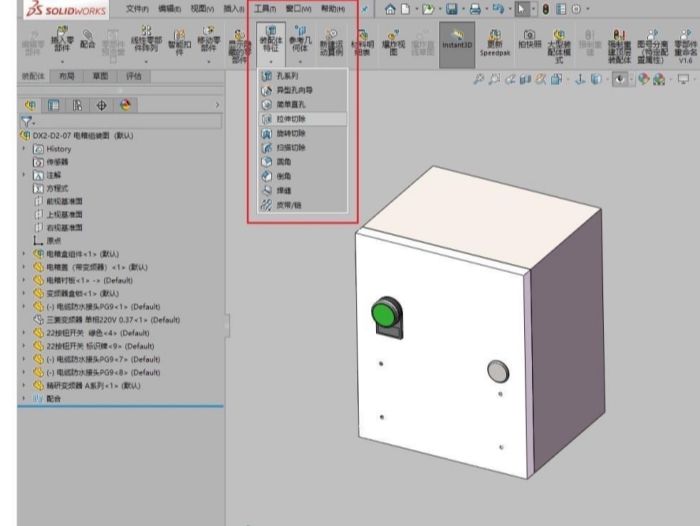

2.装配体特征-拉伸切除。

3.选择一个拉伸切除的草图平面。

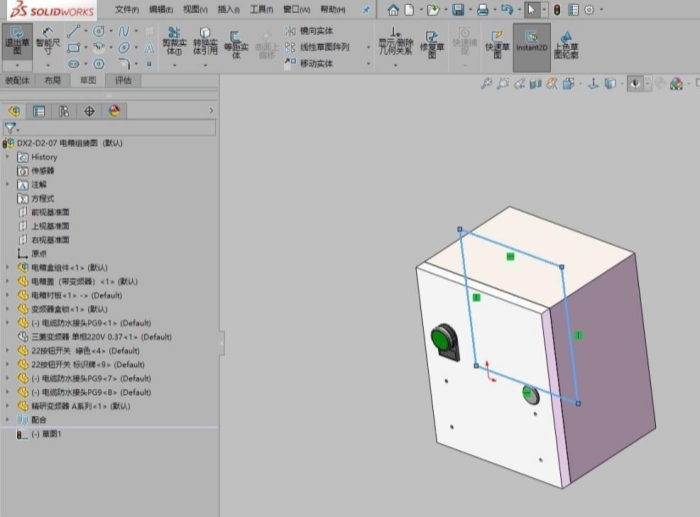

4.绘制开孔或或者剖视需要切除的草图。

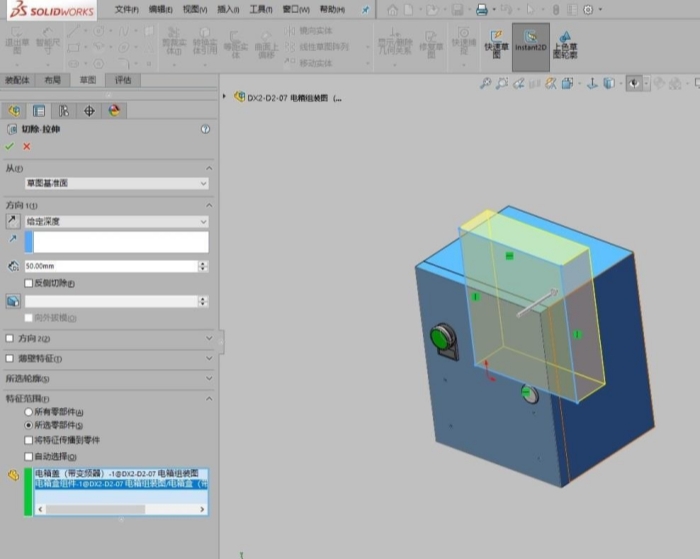

5.完成草图后，回到此界面，选择需要拉伸切除的零部件与拉伸距离。将特征传播到零件不打勾，则不会影响到零部件。该拉伸切除只在当前装配体有效。

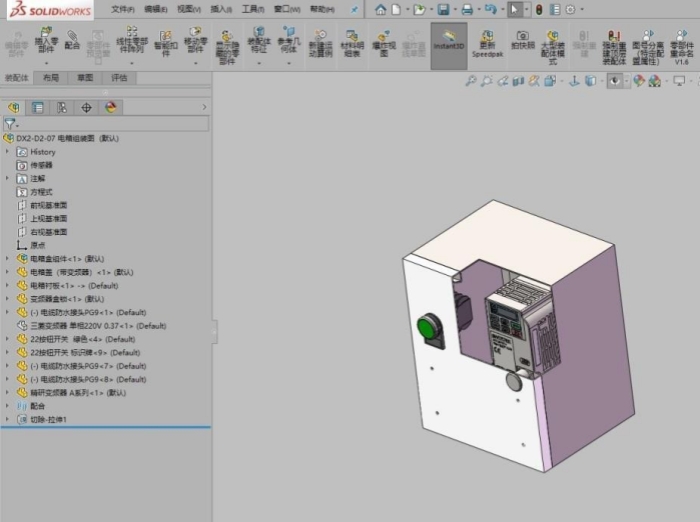

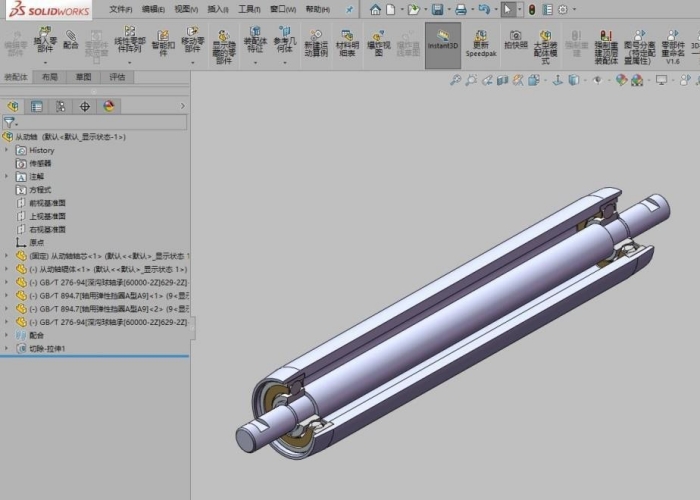

6.完成，效果如下。

以上就是SOLIDWORKS工程图出剖视的轴测图的方法，在使用SOLIDWORKS软件过程中还有其他问题都可以联系东莞汉鼎信息科技的小编~
