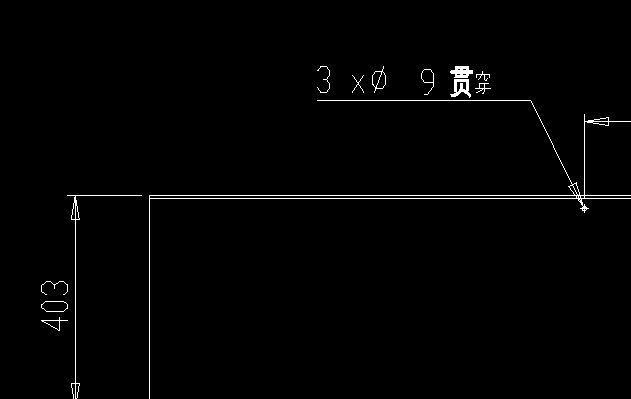

使用SOLIDWORKS绘制工程图的时候常常需要导出dwg格式的工程图，很多时候会遇到文字乱码等一些问题，东莞汉鼎信息科技来教你怎么解决。

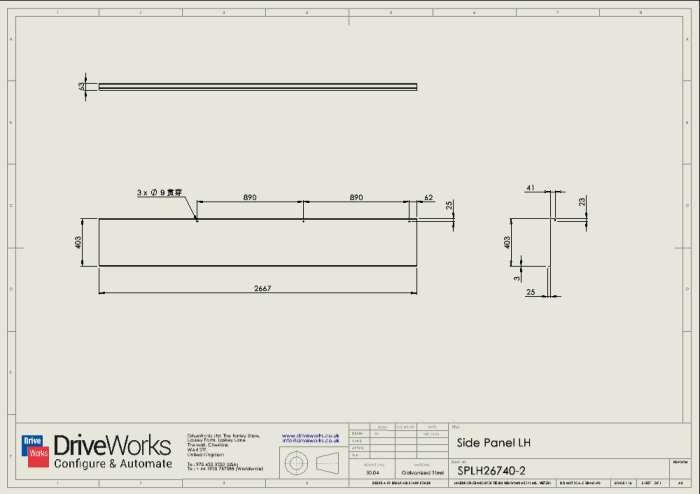

举个例子，打开熟悉的SOLIDWORKS工程图：

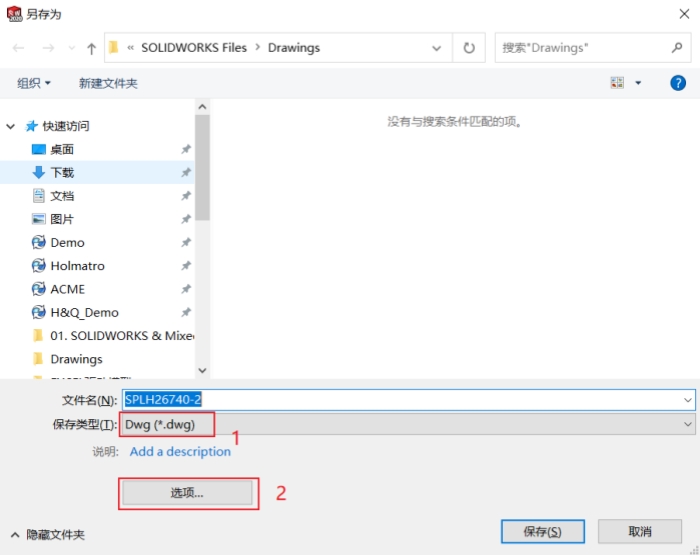

1.点击“文件”，“另存为”，选择“.dwg”格式，然后点击“选项”；

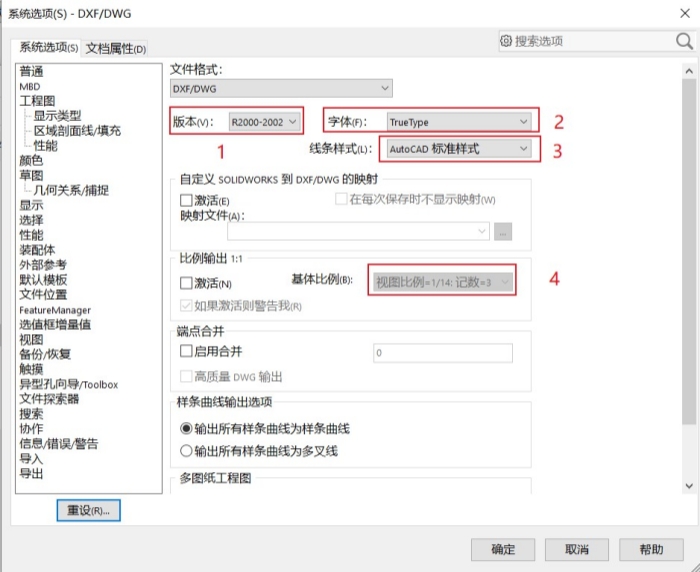

2.设置选项

1)版本：低版本的 AutoCAD 是打不开高版本的 dwg 格式文件的，所以大家要选择合适的版本，不再赘述了；
2)字体：乱码怎么解决？就在这里，选择“TrueType”选项；
3)线条样式：这里一共有两个选项“AutoCAD 标准样式”和“SOLIDWORKS 自定义样式”，两者几乎是没有差别的，所以保持默认就好；（默认是“AutoCAD 标准样式”）
4)比例输出：一般情况下大家不需要勾选“激活”，如果说你导出的 dwg 图比例出现了问题，这里勾选“激活”，可以基本解决比例失调的问题；
5)完成后点击“确定”。

3.修改名称，设置保存路径，保存即可。

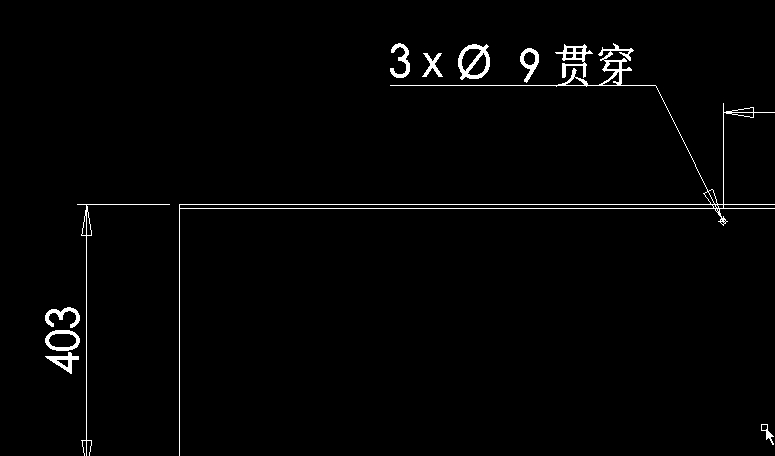

以上就是使用SOLIDWORKS绘制工程图导入dwg格式后发现文件有乱码的解决方法，在使用SOLIDWORKS软件过程中还有其他问题都可以联系东莞汉鼎信息科技的小编~
