在SOLIDWORKS工程图绘制完成之后，有时候想转到CAD软件用于客户间的图纸交流，这时候出现字体乱码问题，导致CAD图需要重新标注重新改格式，非常麻烦。那么SOLIDWORKS工程图转DWG图纸格式字体乱码应该如何解决呢？下面东莞汉鼎信息科技给出一个常用的解决方法。

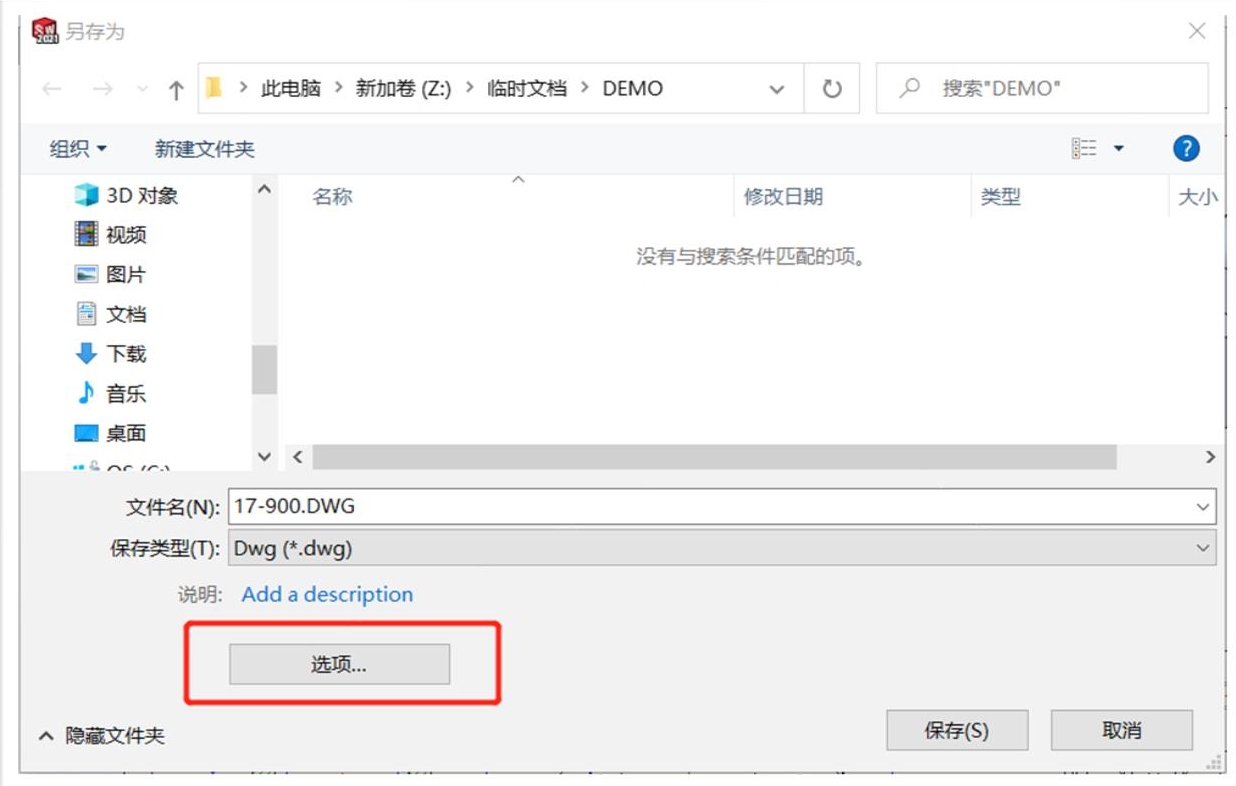

1.将做好的工程图另存为DWG时，点击选项。

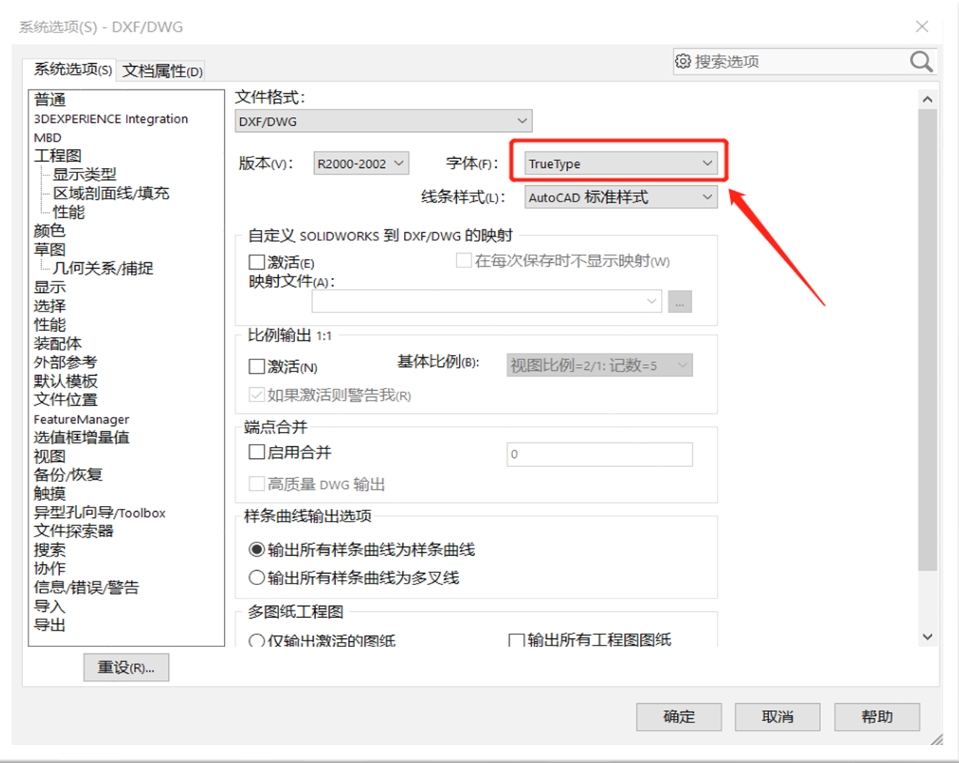

2.将字体选项修改为TrueType，再单击确定进行转换。

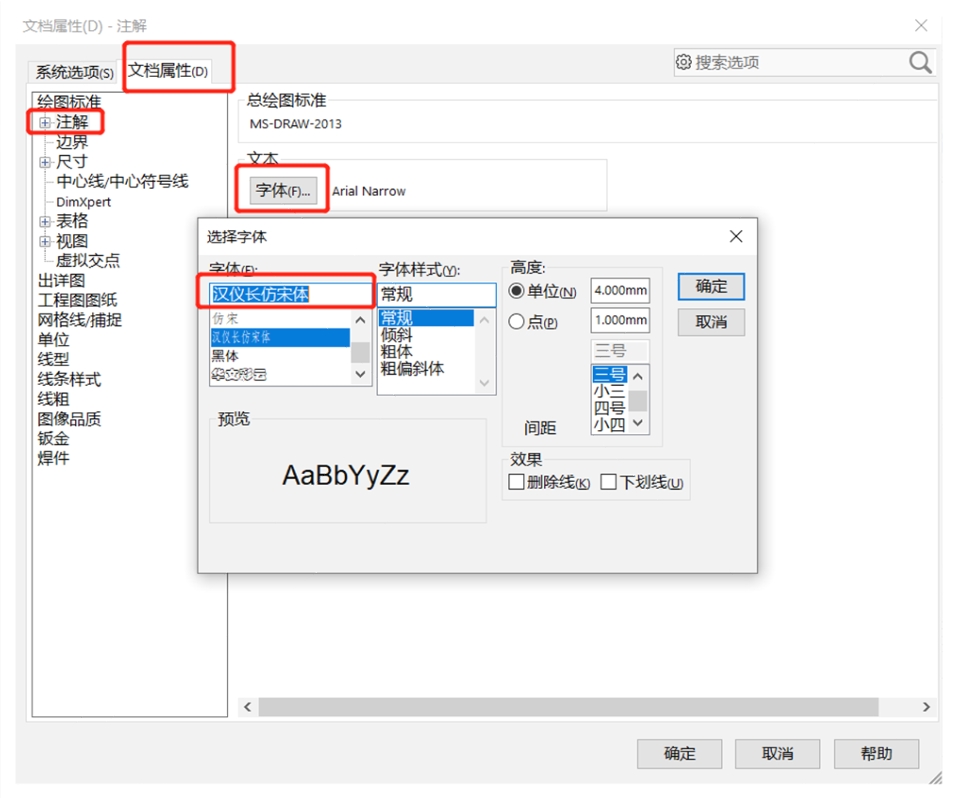

3.若还出现乱码，则打开SOLIDWORKS安装目录data文件夹下的字体映射文件drawfontmap.txt。打开【工具】-【选项】-【文档属性】-【注解】-【字体】，将字体选择框拉到最下端直到显示出中文字体名，用Ctrl+C和Ctrl+V来将需要的中文字体名复制并粘贴到drawfontmap.txt 文档中，注意保持三列的格式。

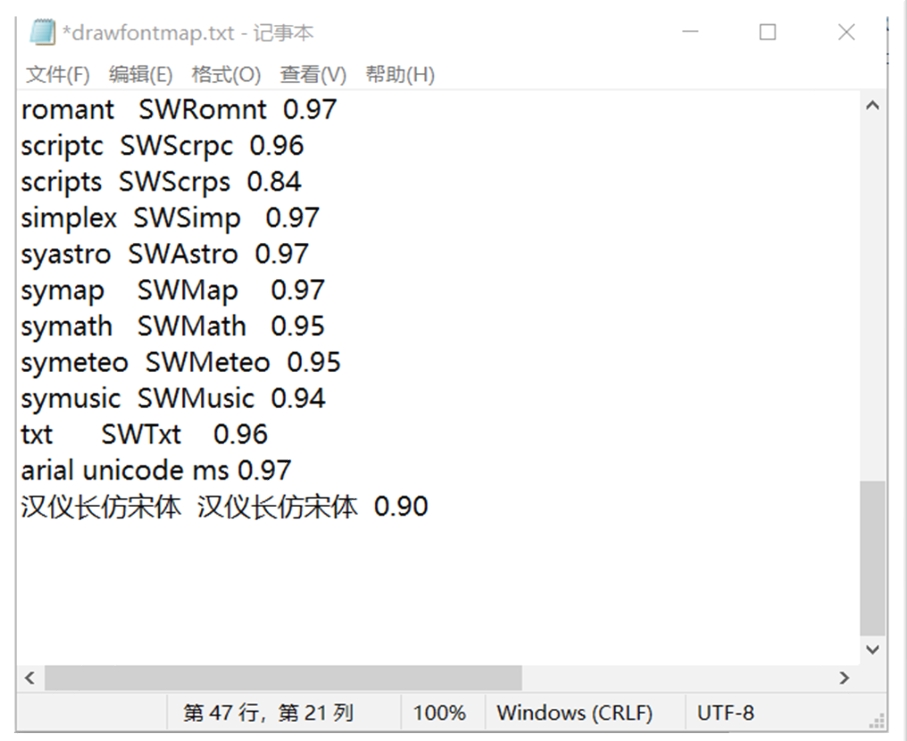

4.将你需要用到的字体粘贴到此文本中最下方，修改后的字体映射文件大致如下图所示，改好后保存并关闭文件即可。

5.修改需要转换的工程图的文档属性，将所有要用到文字的地方，比如：注解、尺寸、表格等等的字体全部设置成上面加入到映射文件中的中文字体。可以将所有的工程图模板文件的文档属性也作同样的设置，以后用此模板所作的工程图无需再设置，可以直接转换DWG格式，全部设置好后关闭SOLIDWORKS再重新打开。

以上就是解决SOLIDWORKS工程图转DWG图纸格式字体乱码的方法，在使用SOLIDWORKS软件过程中还有其他问题都可以联系东莞汉鼎信息科技的小编~
