SOLIDWORKS工程图转CAD如何进行图层映射？东莞汉鼎信息科技教你几个步骤。

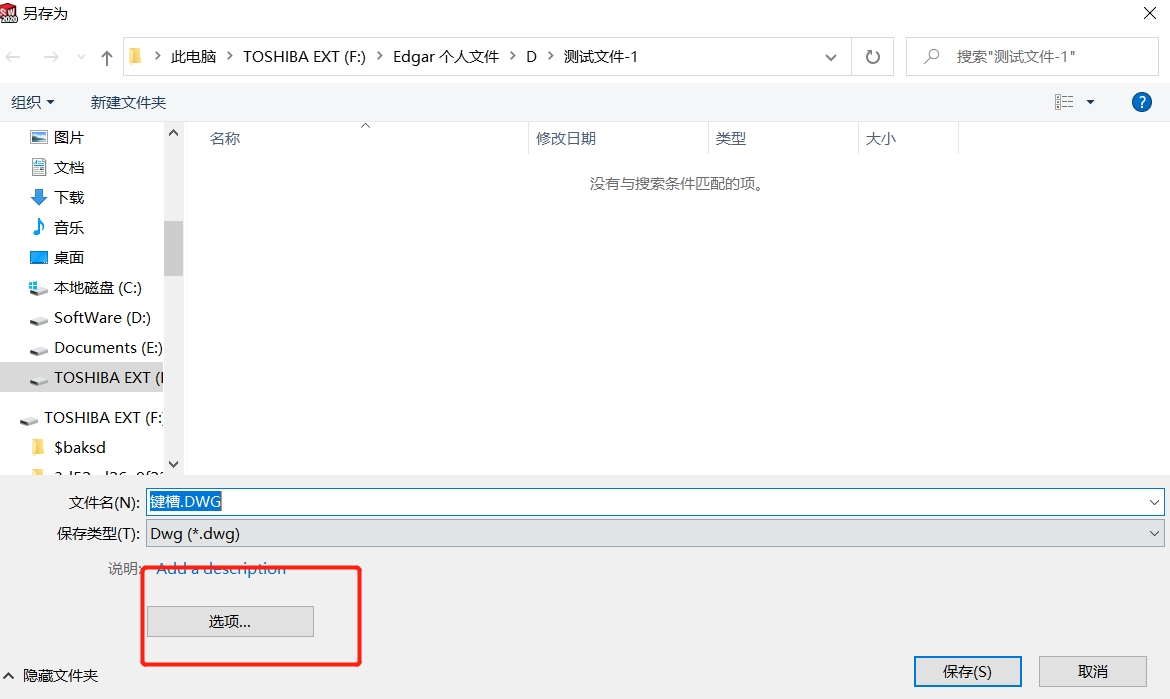

1.点击【文件】 -【另存为】选择DWG/DXF格式，然后点击另存为对话框中的“选项”按钮。

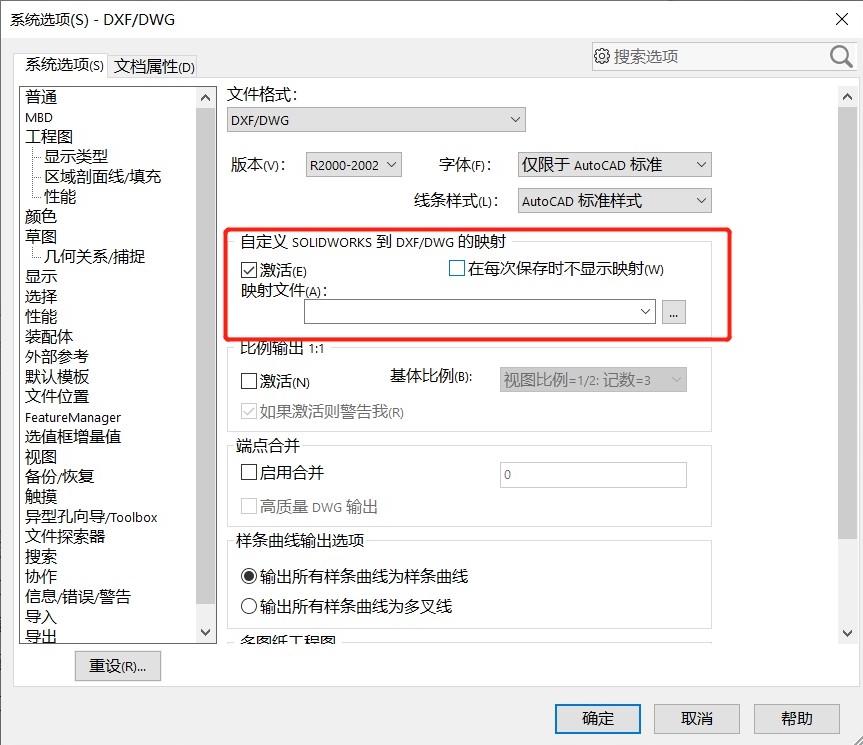

2.在弹出的输出选项对话框中勾选“ 激活 ”从而激活图层映射工具（如果已经有图层映射文件，可以浏览到该文件从而进行加载），选择确定完成。

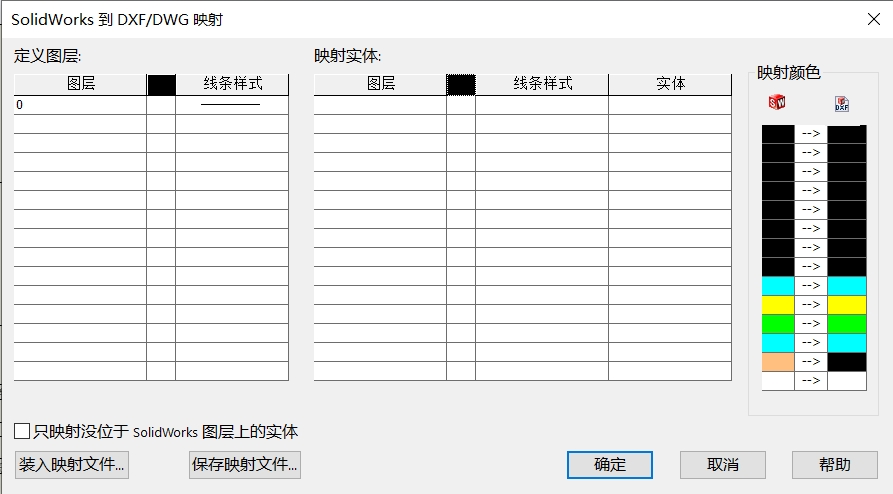

3.点击确定后就会弹出“SolidWorks 到DXF/DWG 映射”窗口，如下图所示。

（1）在定义图层栏中，根据图纸输入要在 DWG / DXF 文件中显示的图层名称同时为它们设置相应的颜色和线条样式。

（2）在映射实体列栏中，我们可以为SOLIDWORKS 图层指定上一步定义的图层。在实体列中，“几何体”，“尺寸”，“中心线”是 SOLIDWORKS 中的不同实体。
（3）在颜色映射栏中，我们可以映射到不同的颜色。

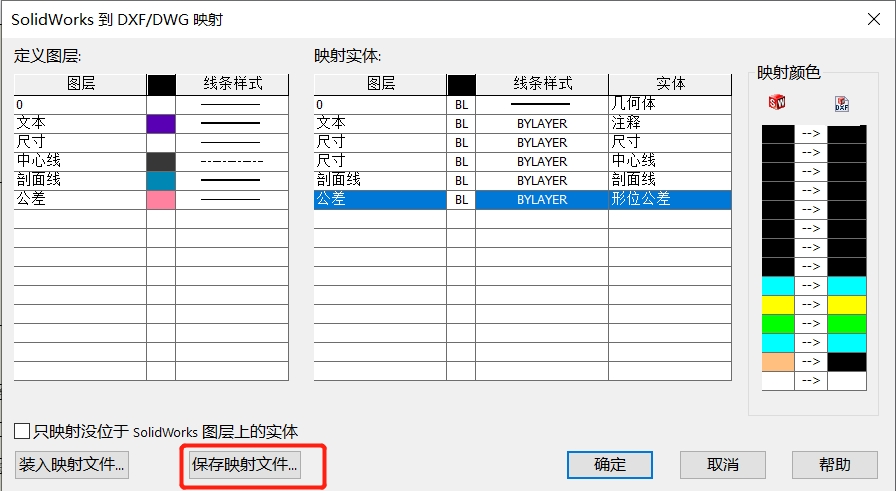

如果想再次使用该设置，最好要做一个映射文件的保存，否则辛苦设置好的内容就会只能用一次。只要单击“保存映射文件”，给新建的图层命名，然后单击确定即可。

以上就是SOLIDWORKS工程图转CAD图层映射技巧，在使用SOLIDWORKS软件过程中还有其他问题都可以联系东莞汉鼎信息科技的小编~
