SOLIDWORKS零件改名或移动后工程图图形丢失如何重新关联？

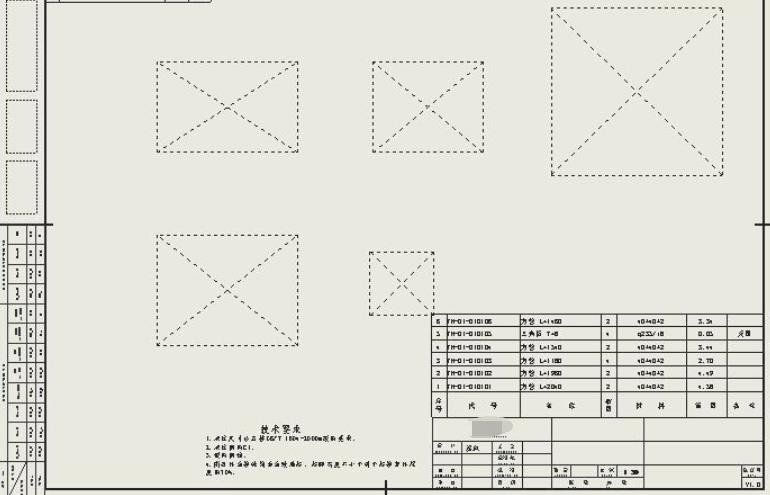

不知道大家使用SOLIDWORKS有没有遇到这种情况，本来画好标注好的工程图竟然没了，这究竟是怎么造成的？
东莞汉鼎信息科技的技术工程师表示，其实这种现象是由于我们的工程图和零件是关联的，如果零件丢失或者重命名或者移动了文件夹，都会出现这种情况，那么如何解决SOLIDWORKS零件改名或移动工程图出现图形丢失的情况呢？那就是重新关联工程图与对应的零部件，问题是如何重新关联？
这时回到零件页面试下，是否能从零件直接关联工程图？答案是可以的。我们也试下切换到工程图页页，从工程图中打开零件，这时发现工程图不能关联零件，怎么办？

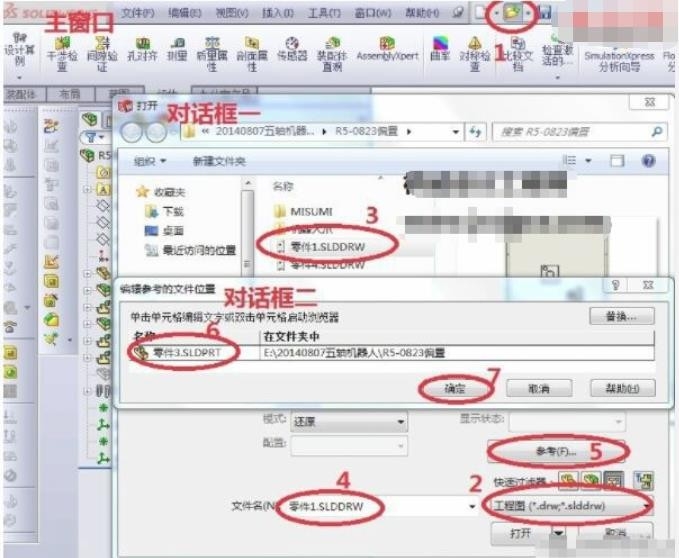

参照下图序号所示：
序号 2：如图所示，在“对话框一”中选择“工程图”；
序号 3：在“对话框一”中单击选中“零件 1.slddrw”（你可以选中你刚改好名的工程图文件）。SOLIDWORKS工程图文件后缀为“slddrw”；
序号 4：单击选中“零件 1.slddrw”后。工程图文件名““零件 1.slddrw”出现在序号 4 处；
序号 5：单击选择序号 5 处“参考”，弹出“对话框二”；
序号 6：双击序号 6 处“所关联的零件名称”，此时会弹出选择零件对话框，双击选择你“改名后的零件名称”，被你选择的零件将出现在序号 6 处；
序号 7：按序号 7 处确定，“对话框二”消失；
最后选择“对话框一”处的“打开”按扭，打开工程图，按“保存”或 “CTRL+S”保存即可。
以上就是SOLIDWORKS零件改名或移动后工程图图形丢失如何重新关联的处理方法，在使用SOLIDWORKS软件过程中还有其他问题都可以联系东莞汉鼎信息科技的小编~
