使用SOLIDWORKS Electrical进行原理图设计时，SOLIDWORKS Electrical默认的图纸编号规则为“自动连续递增+纯数字格式”来进行编号的。例如项目中第一张图纸为“1”，第十张图纸为“10”。东莞汉鼎信息科技教你如何把现有的图纸编号规则进行改动。

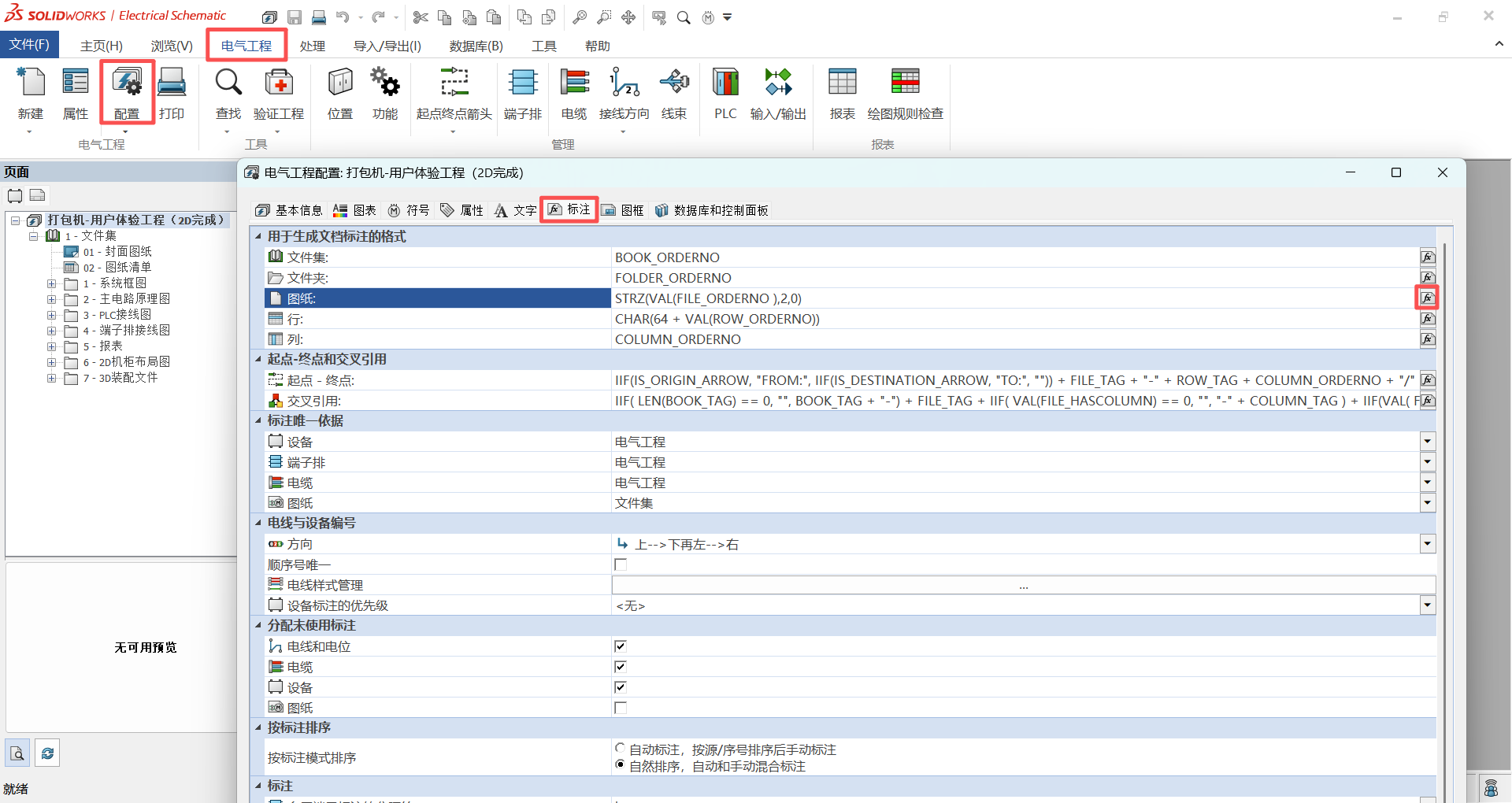

打开SOLDIWORKS Electrical，【电气工程】-【配置】-【标注】，找到图纸标注并打开。

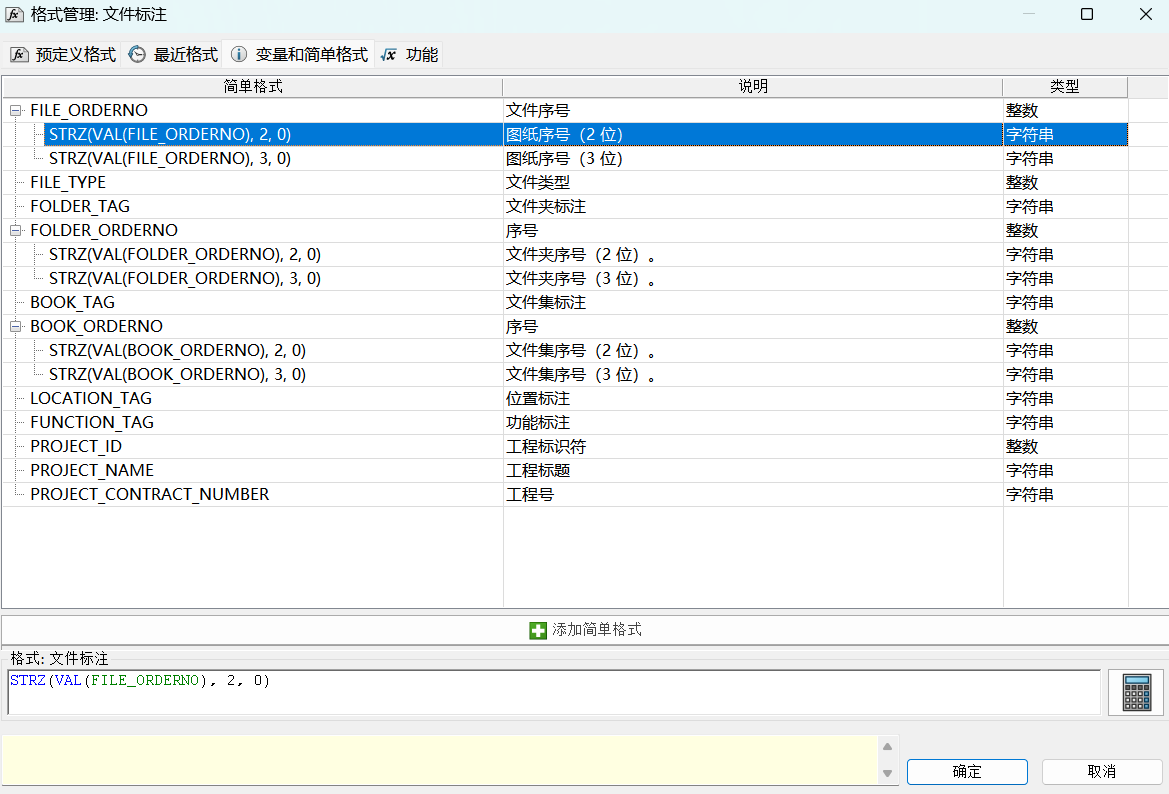

进入标注界面，可以在变量和简单格式中可以进行初步的图纸编号预定义。

对于上图中的文件标注：
A：图纸编号的变量（编号规则）
B：图纸编号总长度为2位（不足两位补前导零）
C：保留的小数位数（上图为零就代表取整）

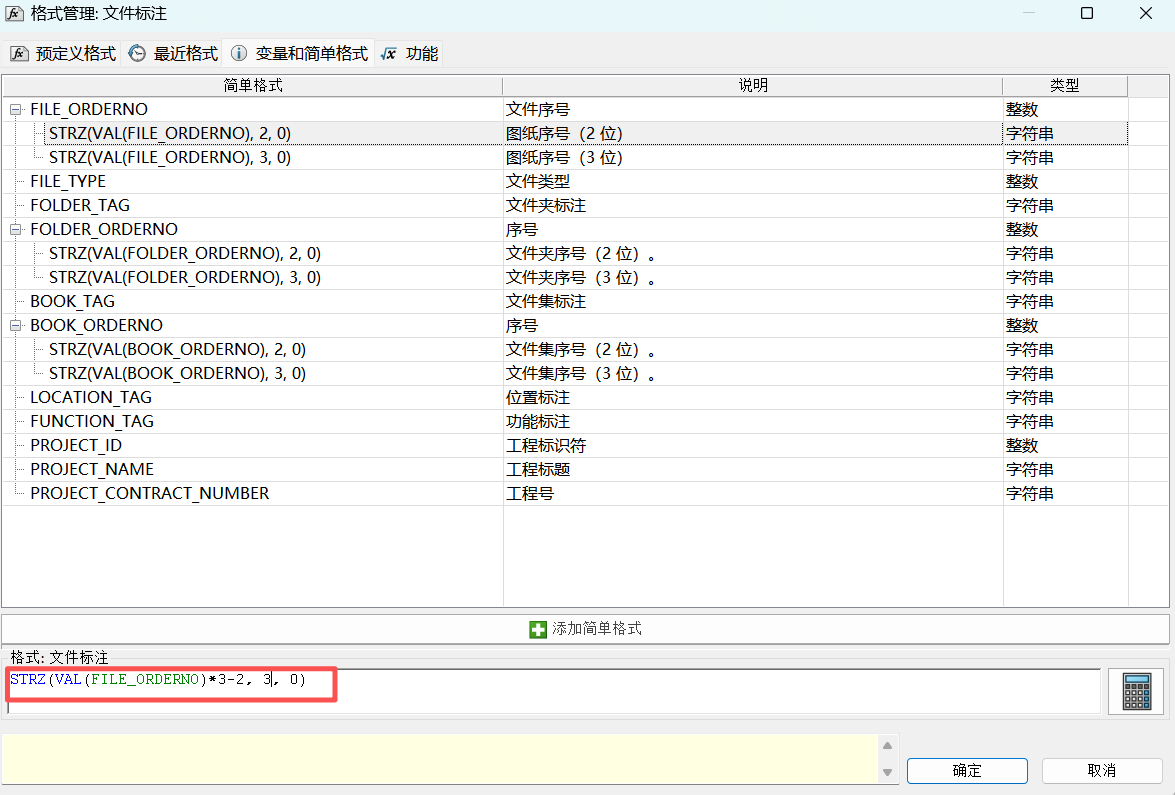

我们可以对文件标注来进行修改，例如我们要将每张图纸的页面增值为3，且图纸页码为三位数定义，我们就可以如下图来进行更改。

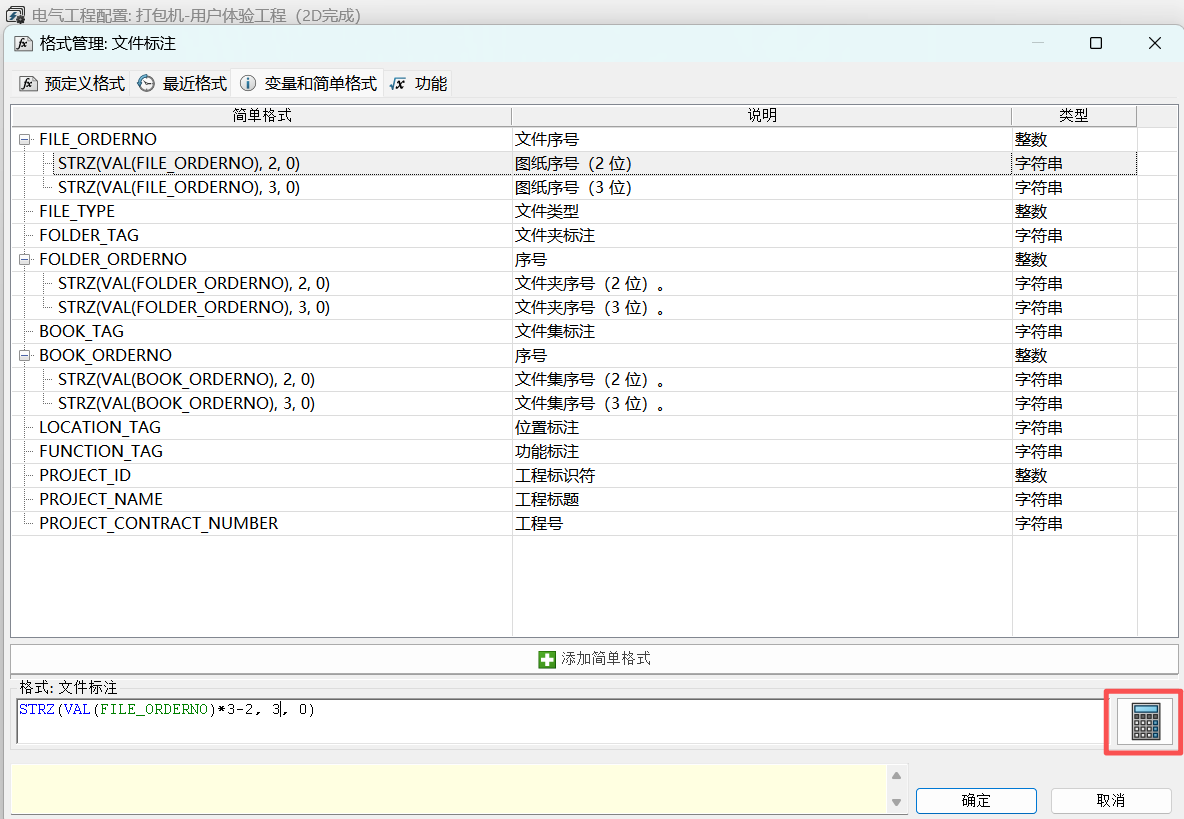

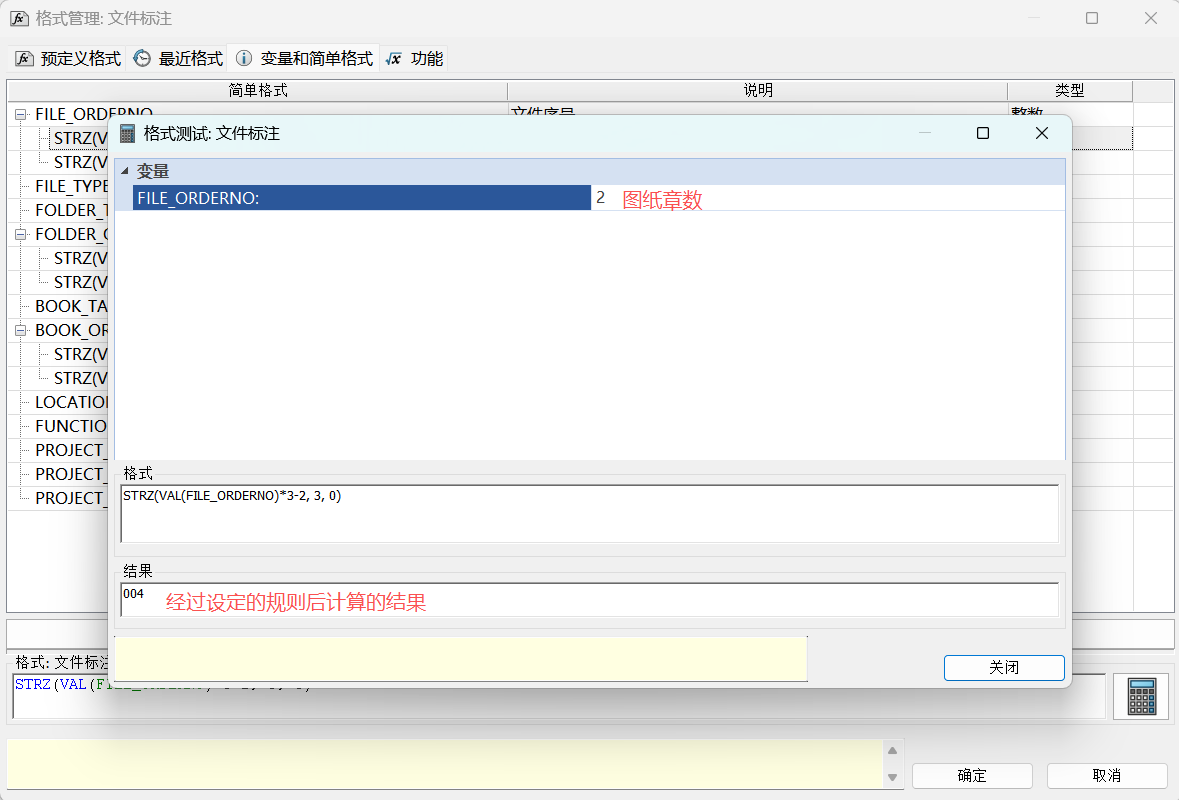

同时，我们可以点击文件格式旁的计算机来进行预计算，来确定图纸编号是不是预想的编号形式。

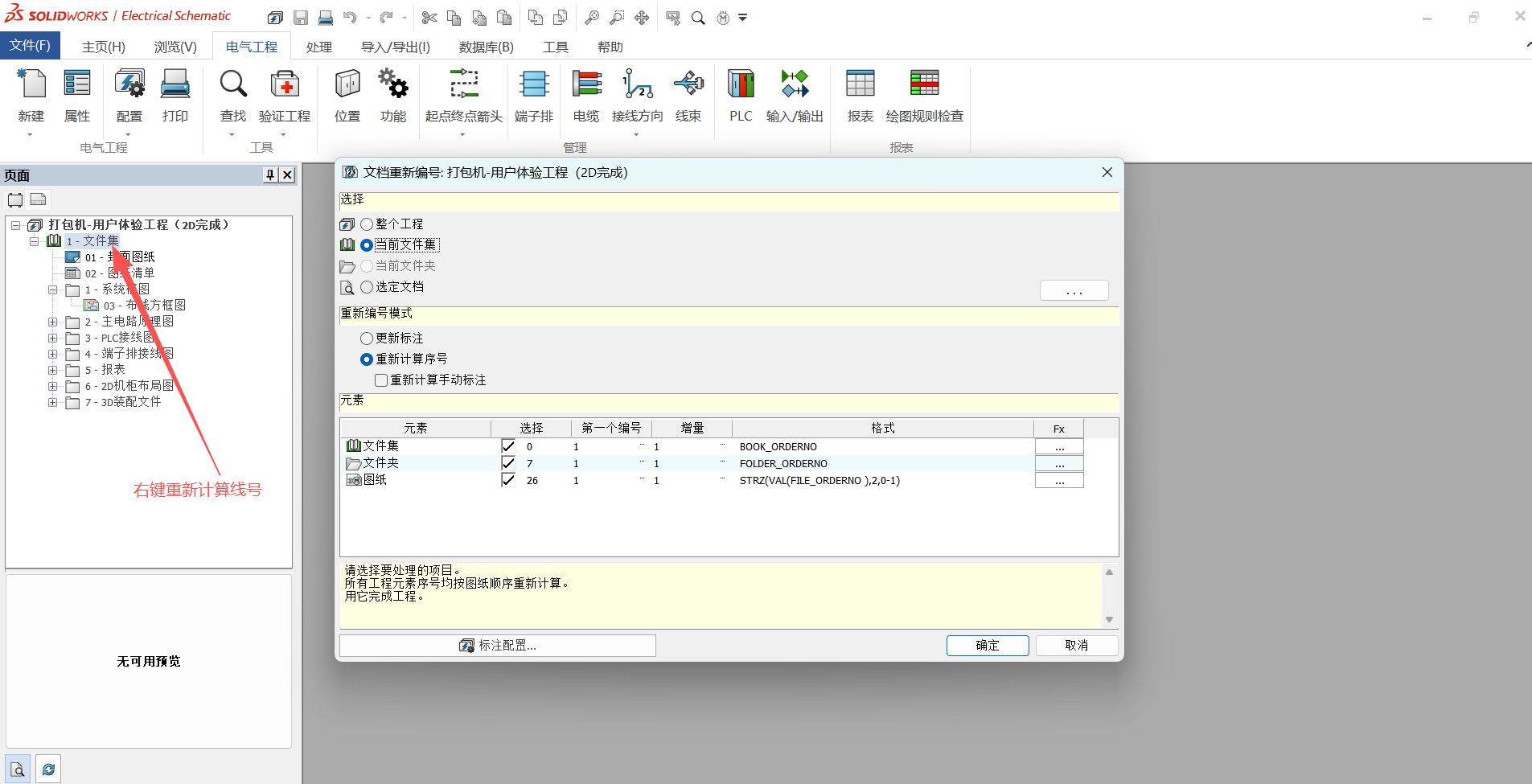

经过计算之后，满足预定义的编号需求，在文件导航器中进行图纸编号的更新。

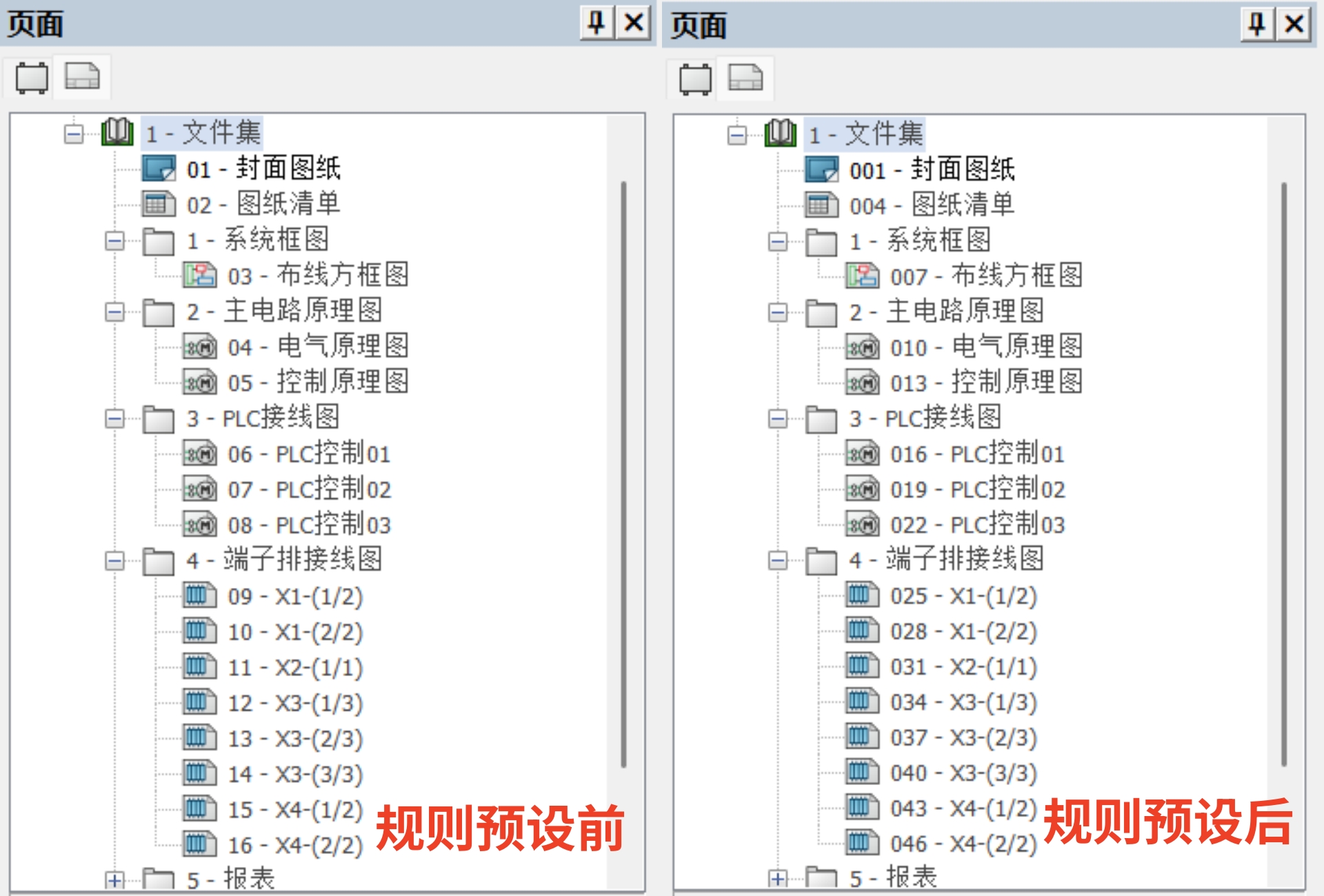

重新编号后的结果达到预设的结果。

以上就是SOLIDWORKS Electrica定义图纸编号规则的方法，在使用SOLIDWORKS软件过程中还有其他问题都可以咨询东莞汉鼎信息科技~
