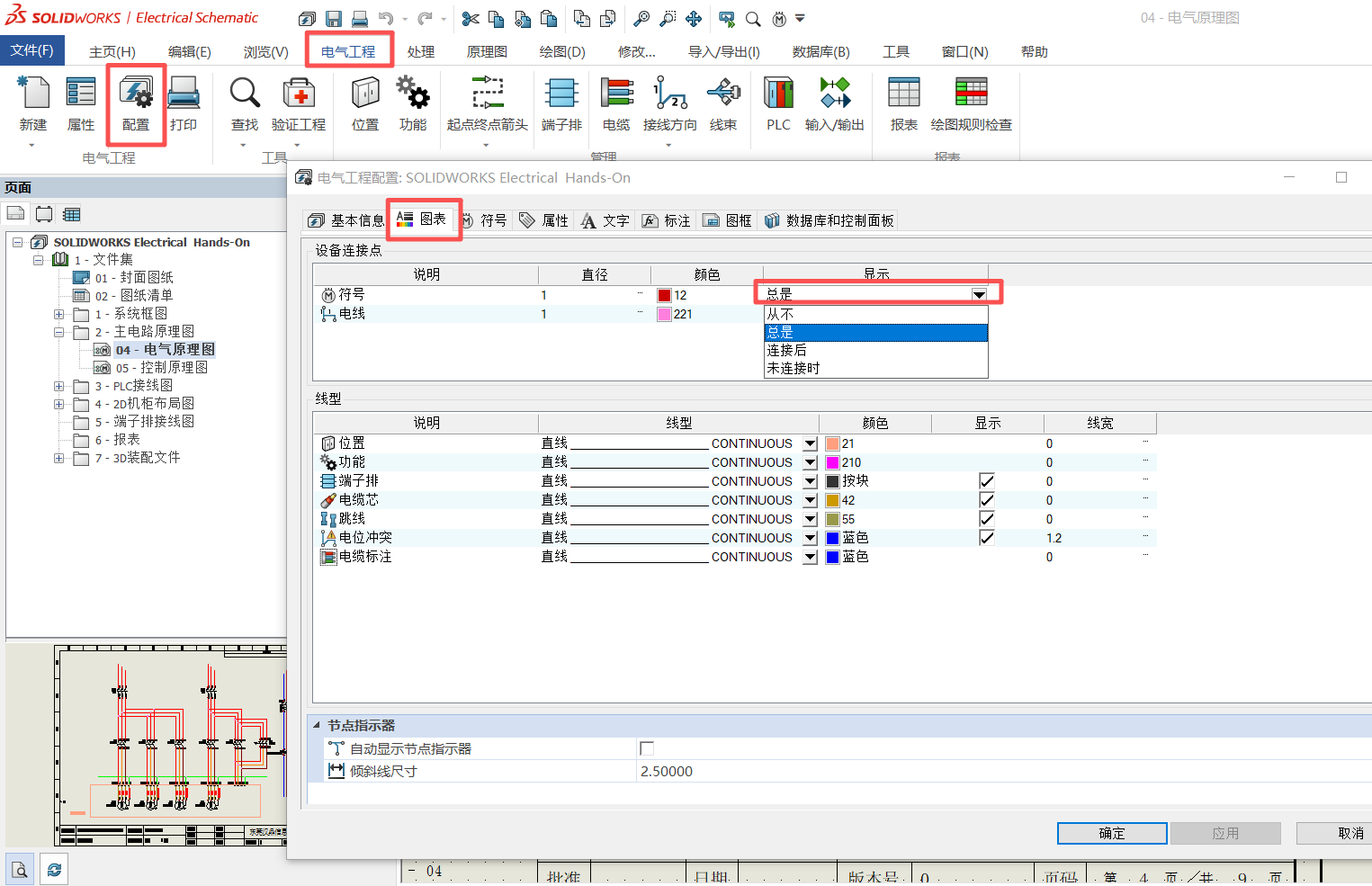

在SOLIDWORKS Electrical中，用户可以设置是否显示设备连接点以及可以根据实际需要选择设备连接点在哪种情况下显示出来。在工程配置中，有对应的选项。那该如何进行设置？东莞汉鼎信息科技教你几个步骤。

在选择了“未连接时”那么原理图在没有电线连接的时候将会显示设备连接点，可以起到工程师标识、警醒的作用。

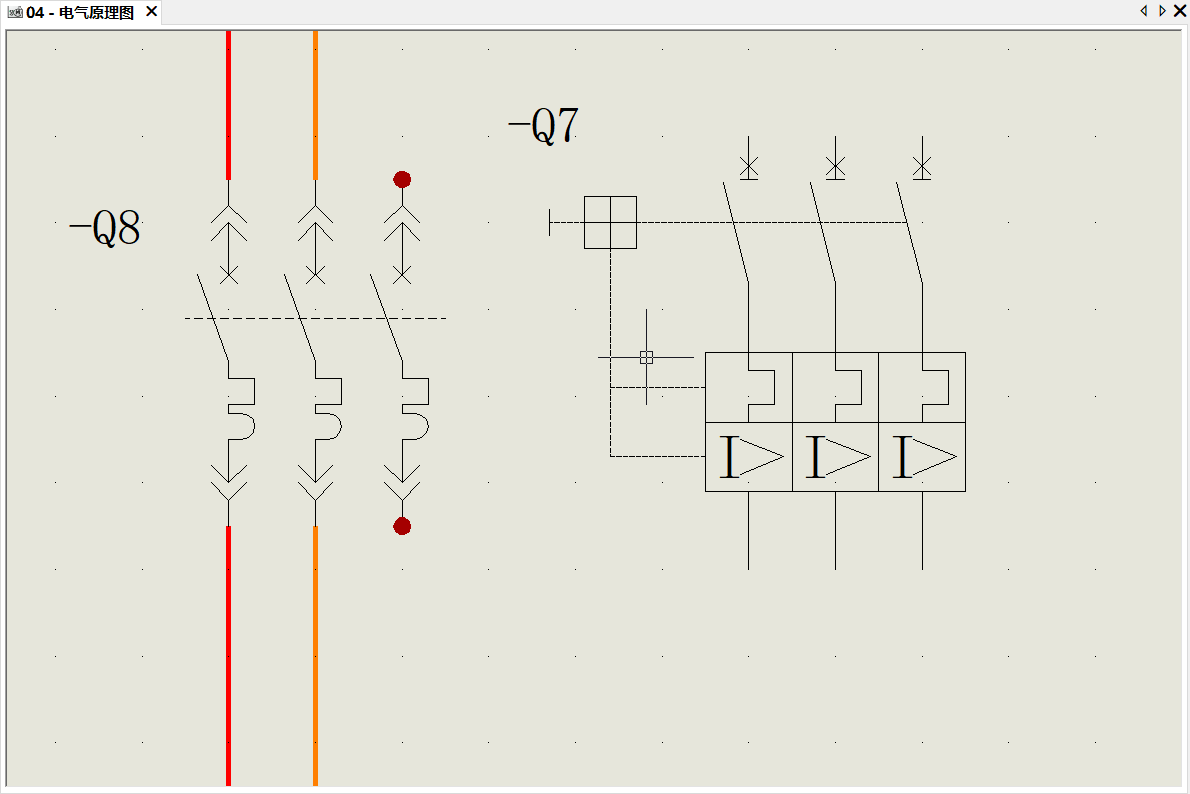

但是有些从库中调用的符号有的能显示设备连接点，有的不能显示设备连接点。

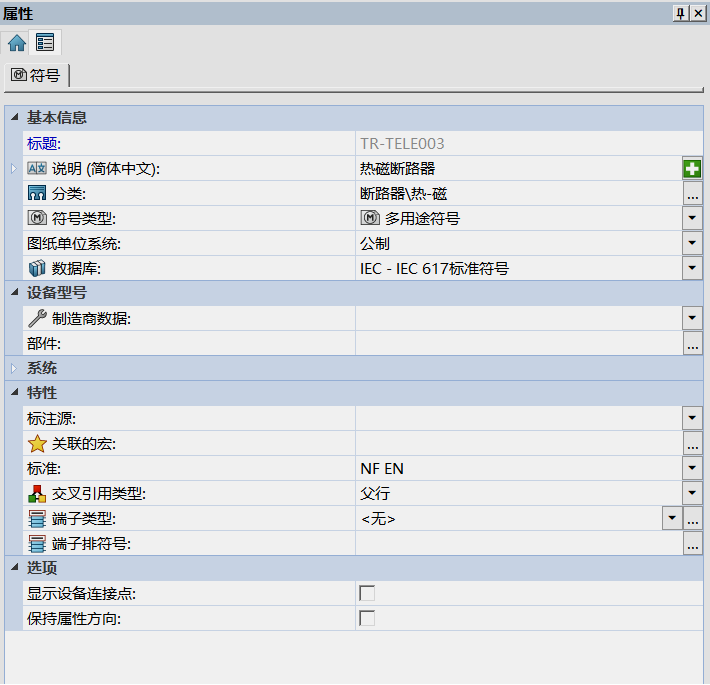

因为工程配置中的设置是针对该全局项目，那么单独符号不显示，就是符号设置的问题，我们选择不显示的符号，右键打开符号打开符号属性。

勾选好之后回到原理图，右键符号选择更新符号。

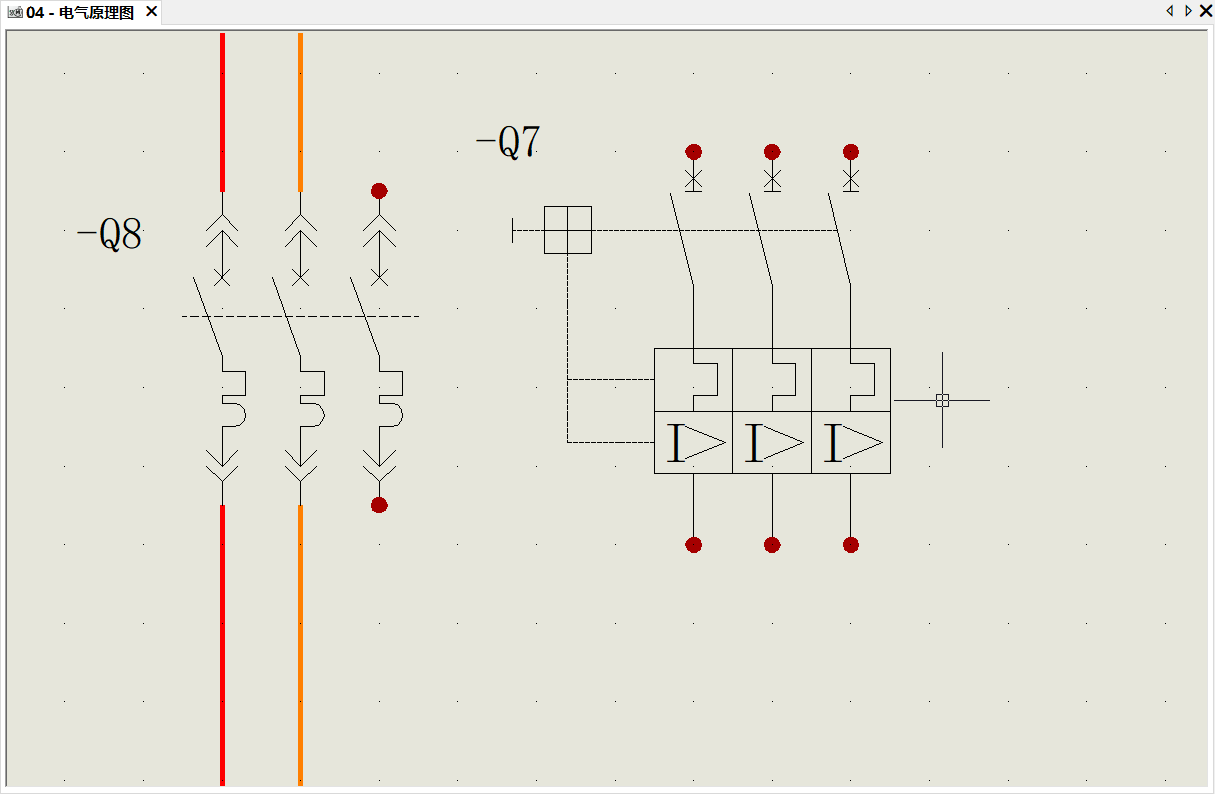

如上图所示，符号连接点已经正常显示出来。在使用SOLIDWORKS软件过程中还有其他问题都可以咨询东莞汉鼎信息科技~
