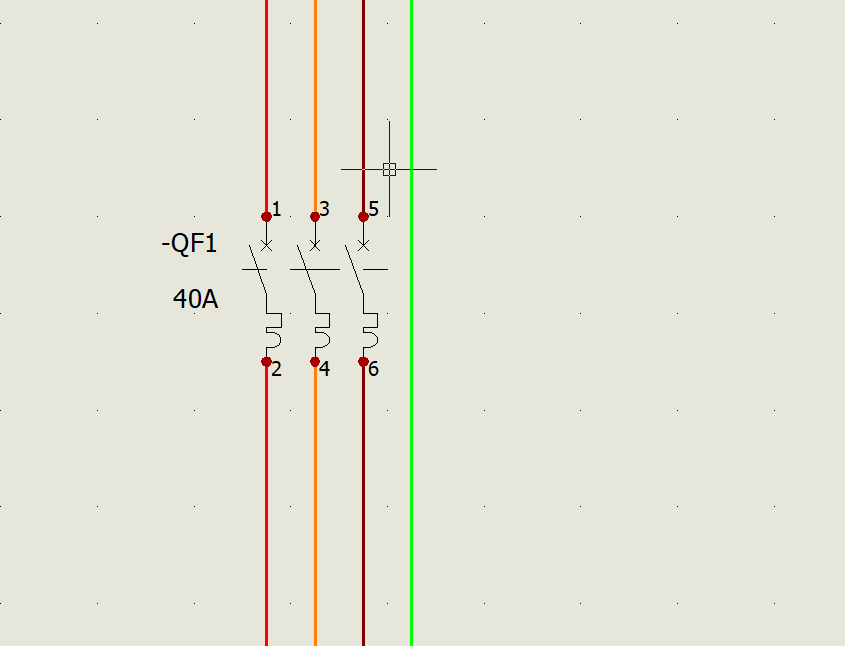

SOLIDWORKS Electrical 中已经添加了电气型号，为什么原理图中没有显示呢？那是因为在型号的标注没有放置在符号中，所以原理图中的符号没有显示出来。 看看SOLIDWORKS汉鼎信息科技是如何操作的。

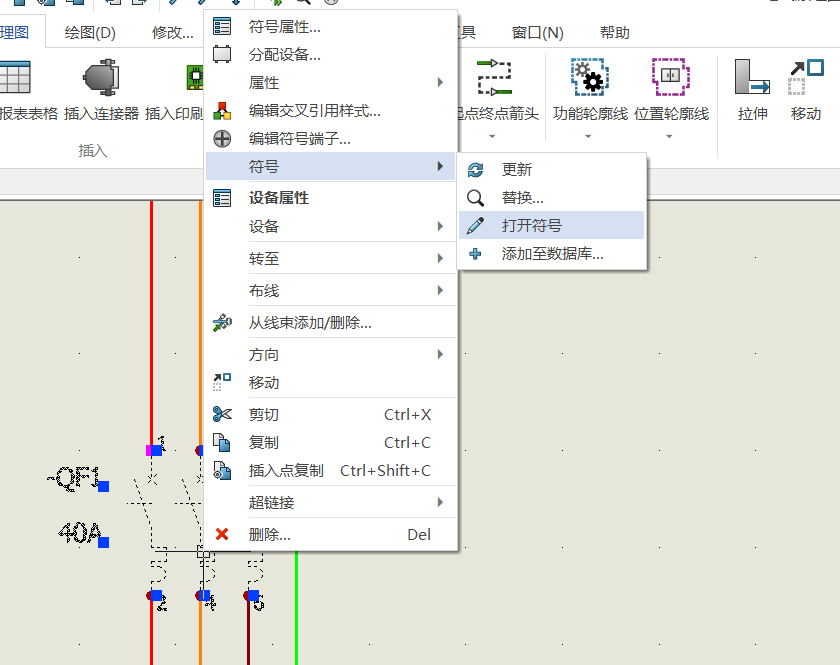

右击符号选择“符号”中的“打开符号”。

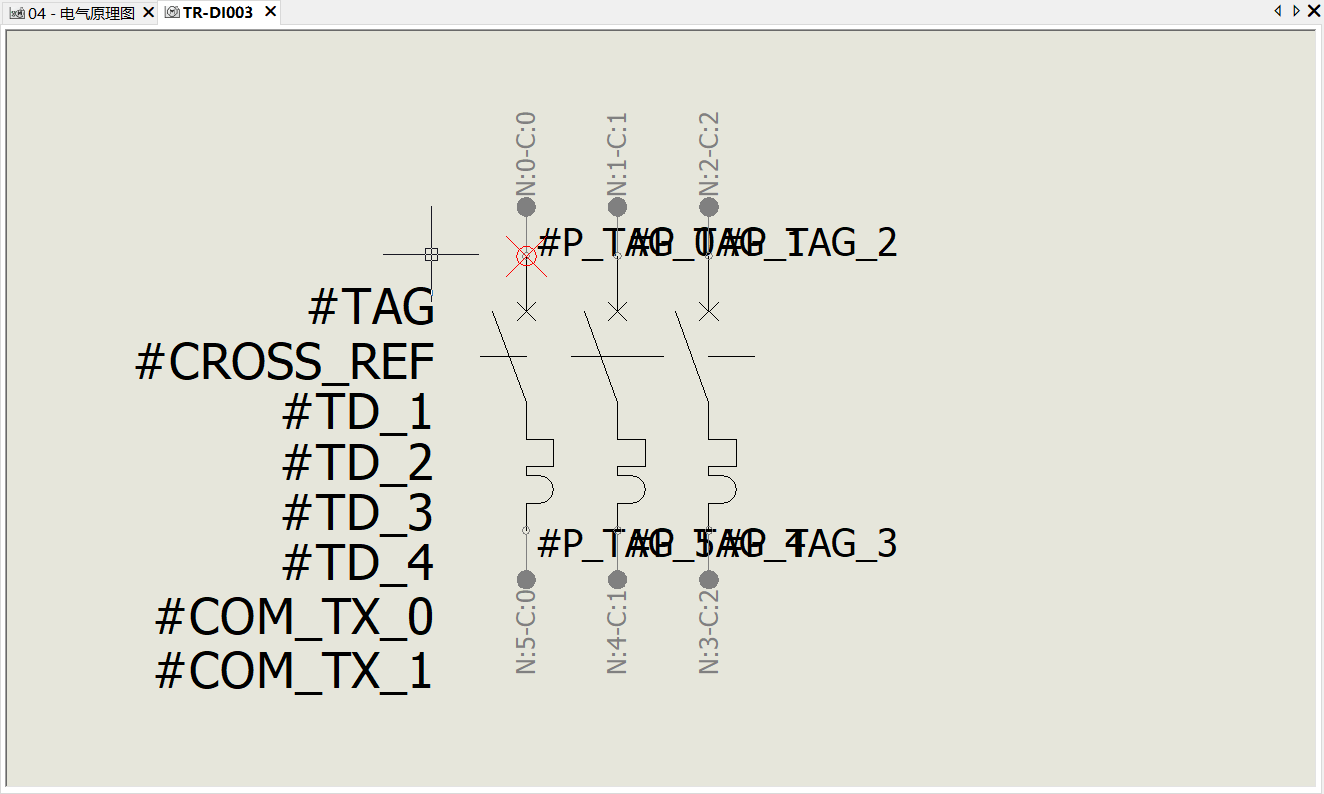

进入到符号编辑页面 。

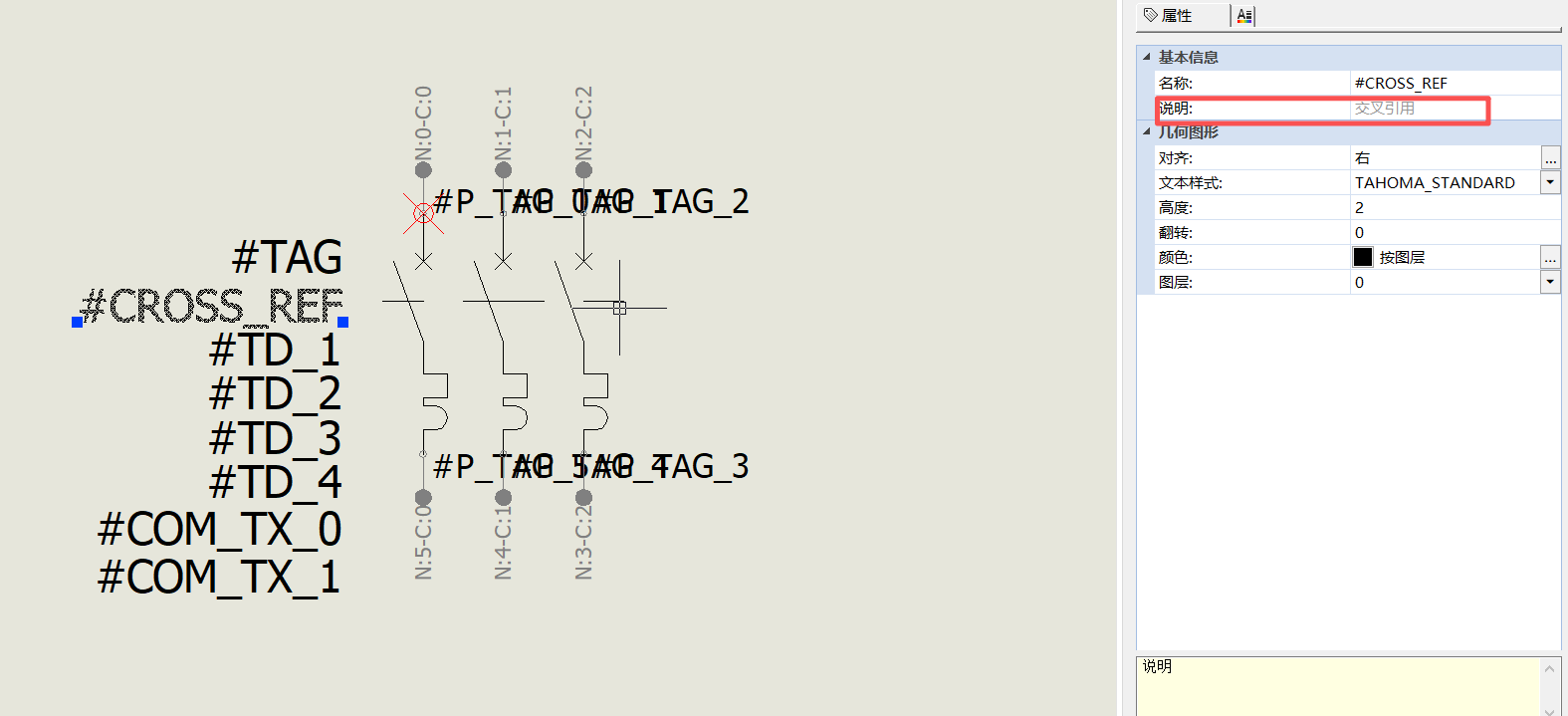

点击标注右侧的属性中会显示出这个标注的说明，如果有不需要的标注可以点击删除。

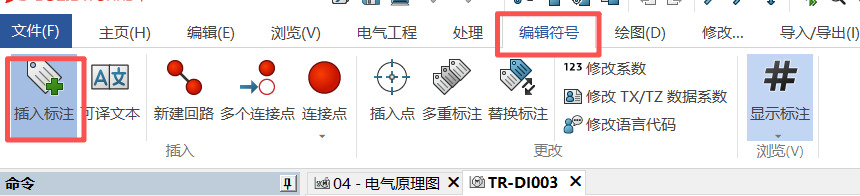

此时的界面中会有“编辑符号”的选项卡，点击“插入标注”

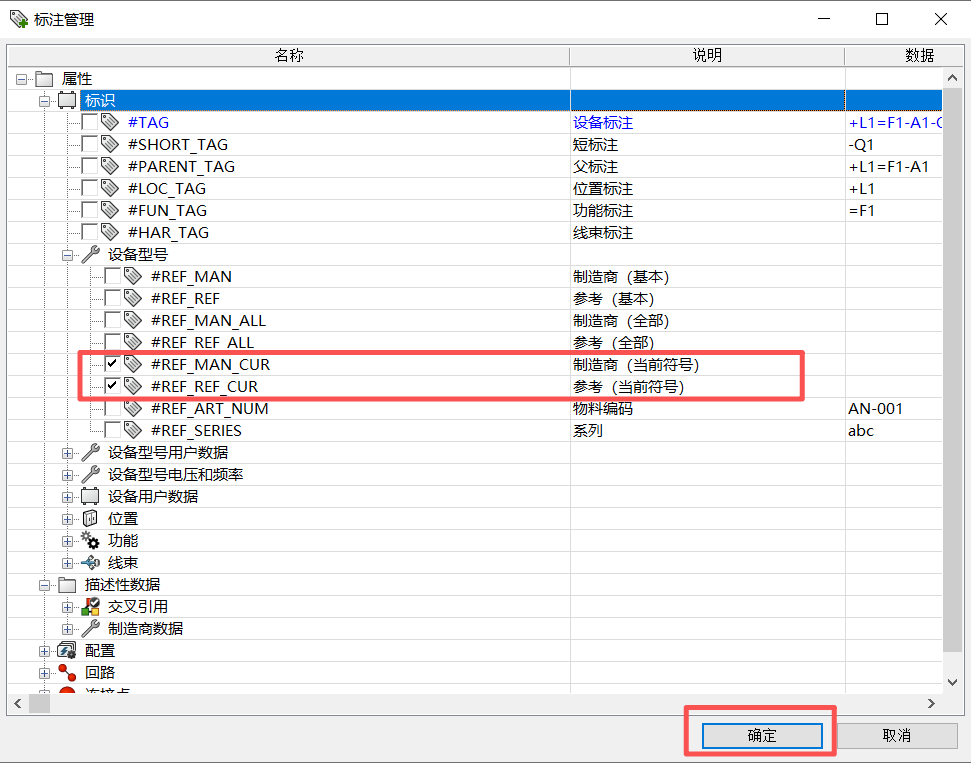

此时会跳出“标注管理”的界面，选择需要显示的标注。

将插入的标注放置在符号旁边，关掉编辑符号的界面，保存符号。再回到原理图中右击“符号”选择“更新”

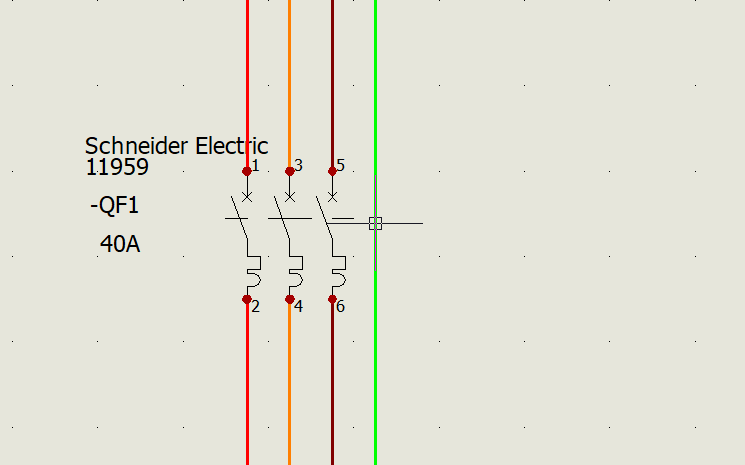

这样符号的型号和品牌就能显示出来了。东莞汉鼎信息科技有限公司作为达索系统SOLIDWORKS的增值经销商，致力于为制造企业数字化转型服务，相关服务欢迎来咨询。
