在SOLIDWORKS Electrical2025中，更新了一种端子的应用方法-一分布式端子，即可以将同一个端子应用到不同的原理圈页中，虽然是多个符号但是表达的是同一个端子。这在以前的设计任务中是无法做到的，下面就让SOLIDWORKS汉鼎信息科技来为大家介绍这种功能该如何使用。

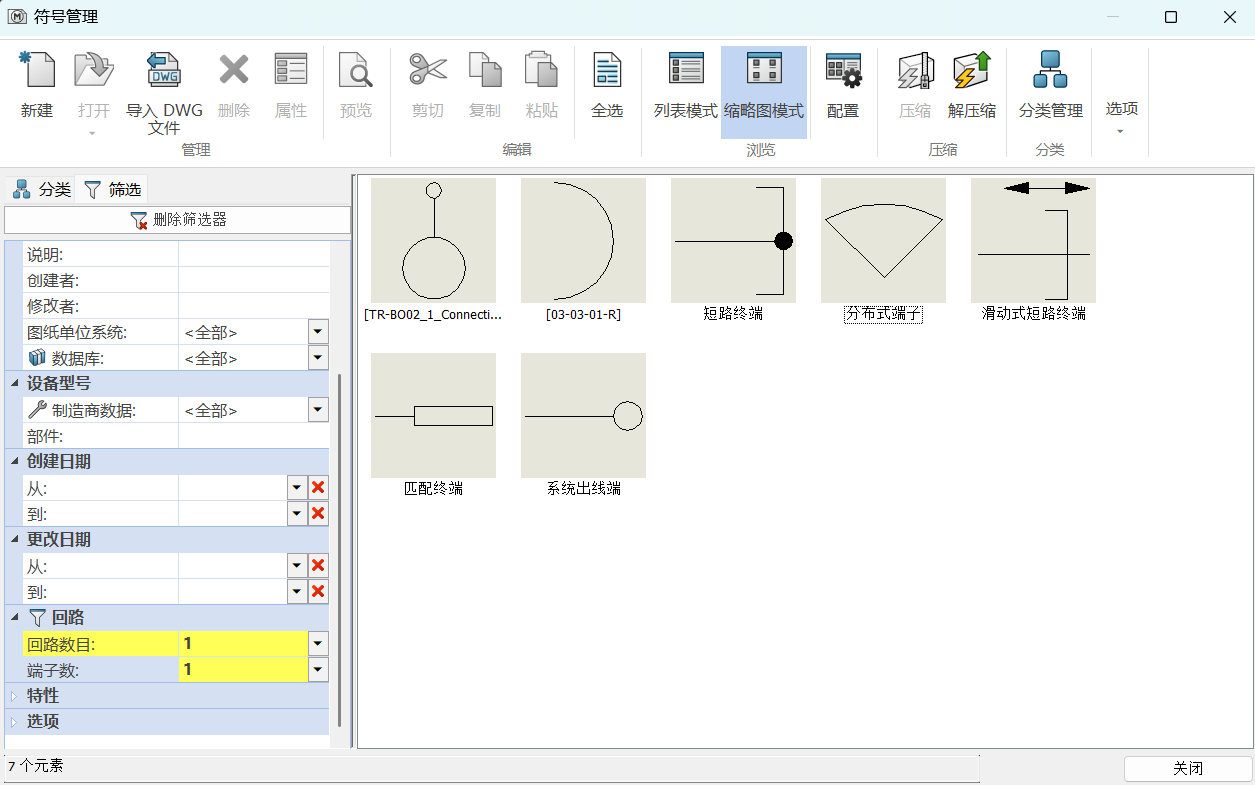

在正确使用这个功能前，我们在符号库中需要有一回路一端子的端子符号，符号的形状可以根据我们的需要来进行修改。

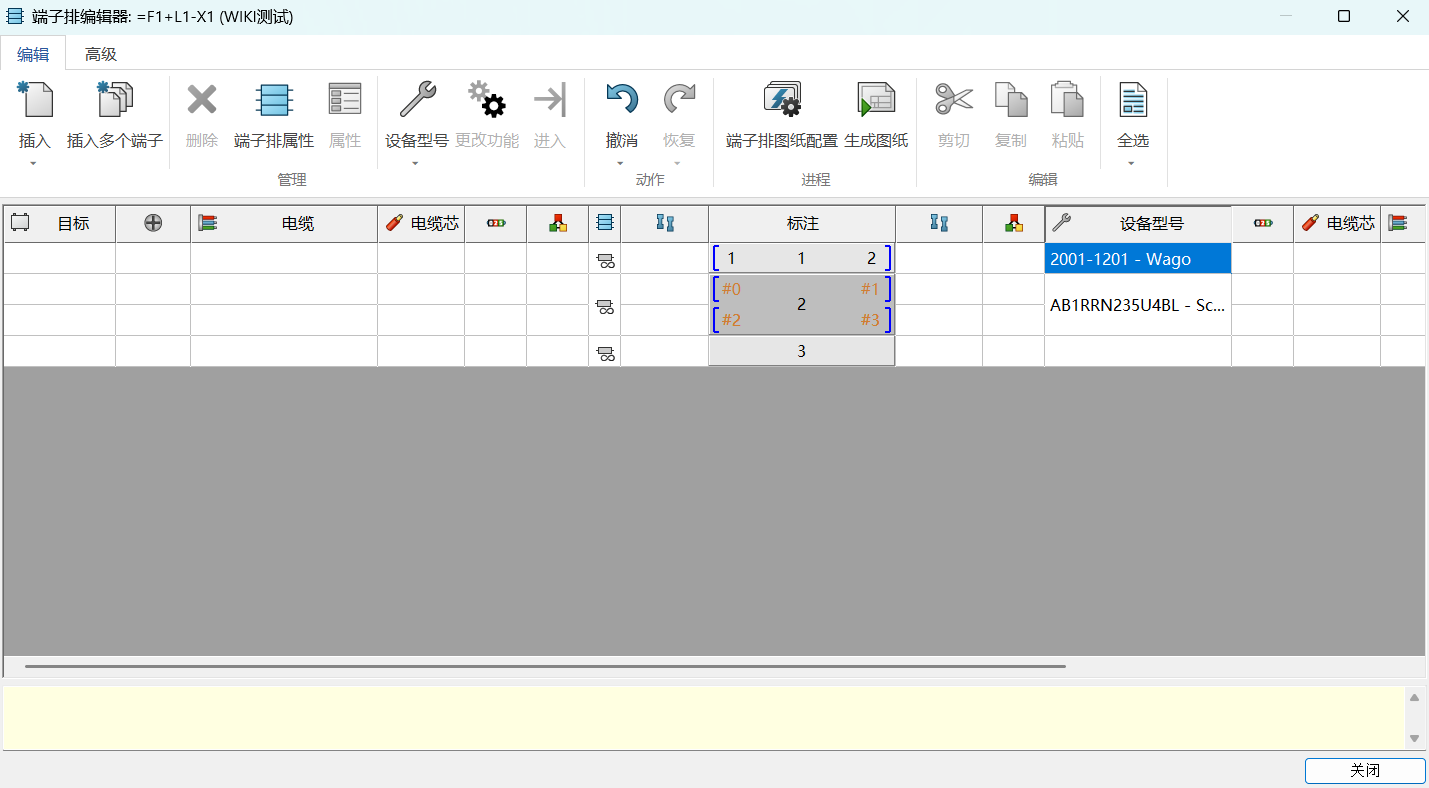

新建一个端子排，再为端子排新建数个端子，同时为端子来进行选型。

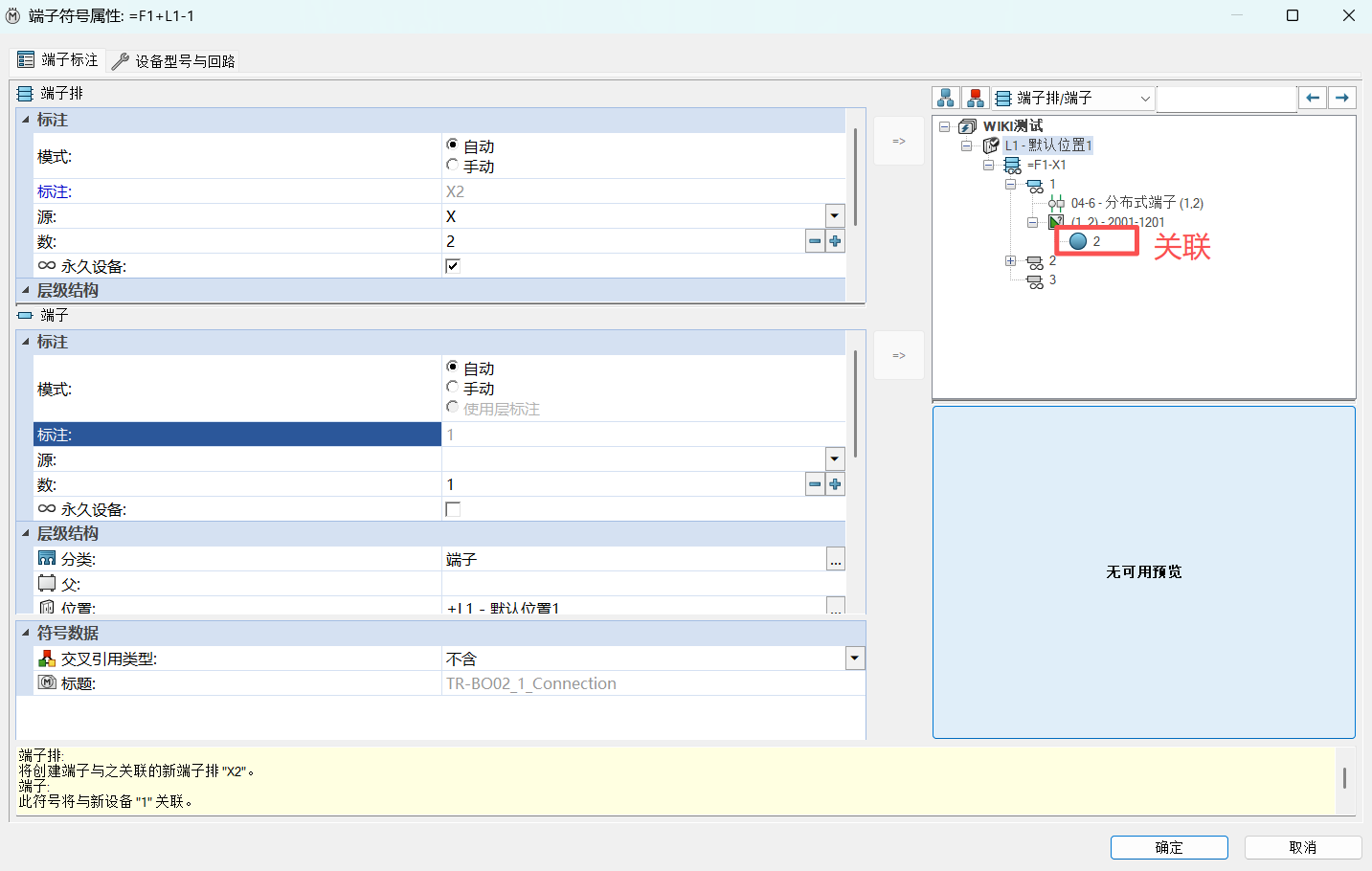

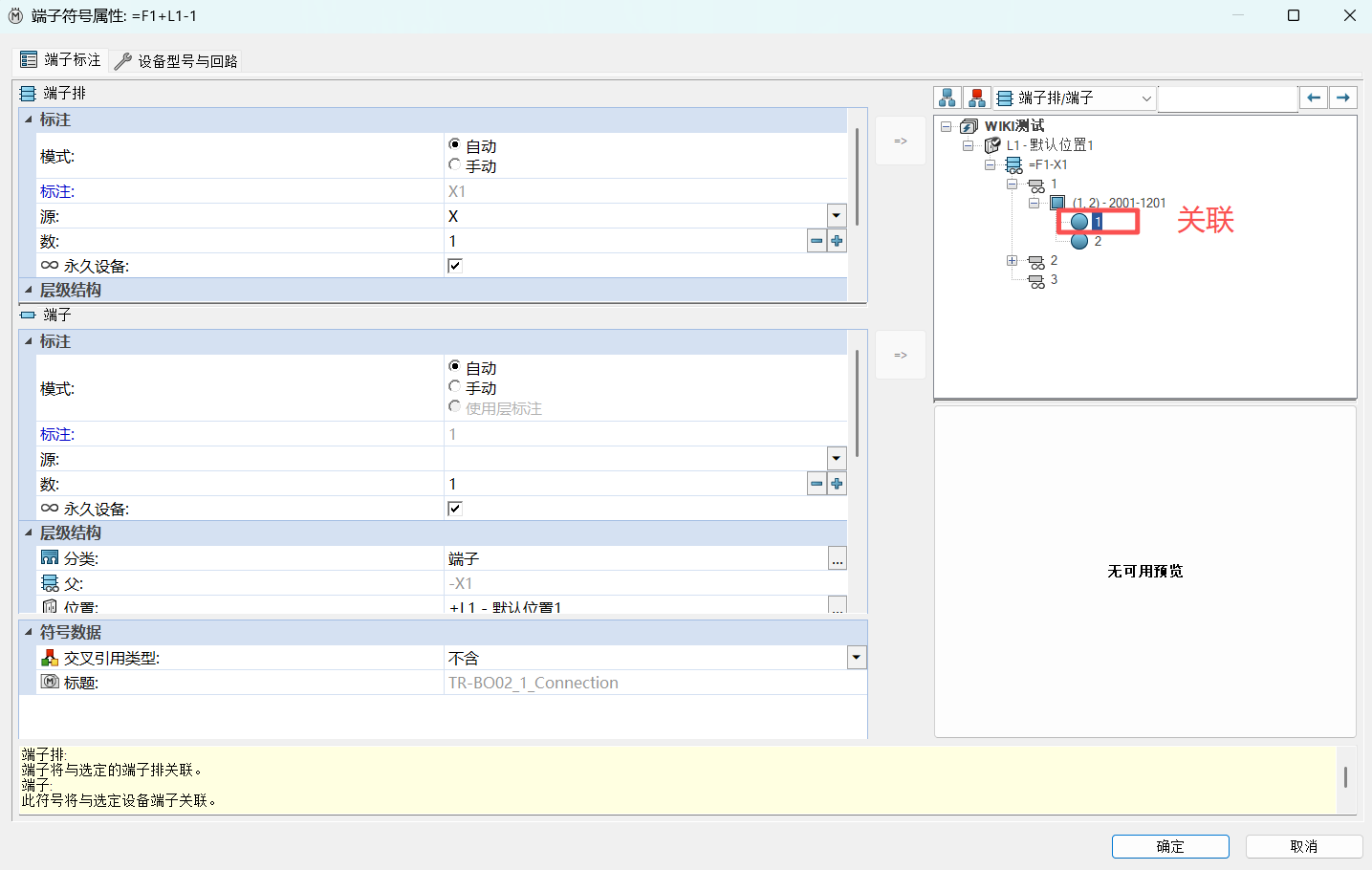

创建好端子排之后，就可以正常插入端子了，插入一回路一端子数的端子。在点击插入端子时，在右上角设备找到需要关联的端子号，选择关联。

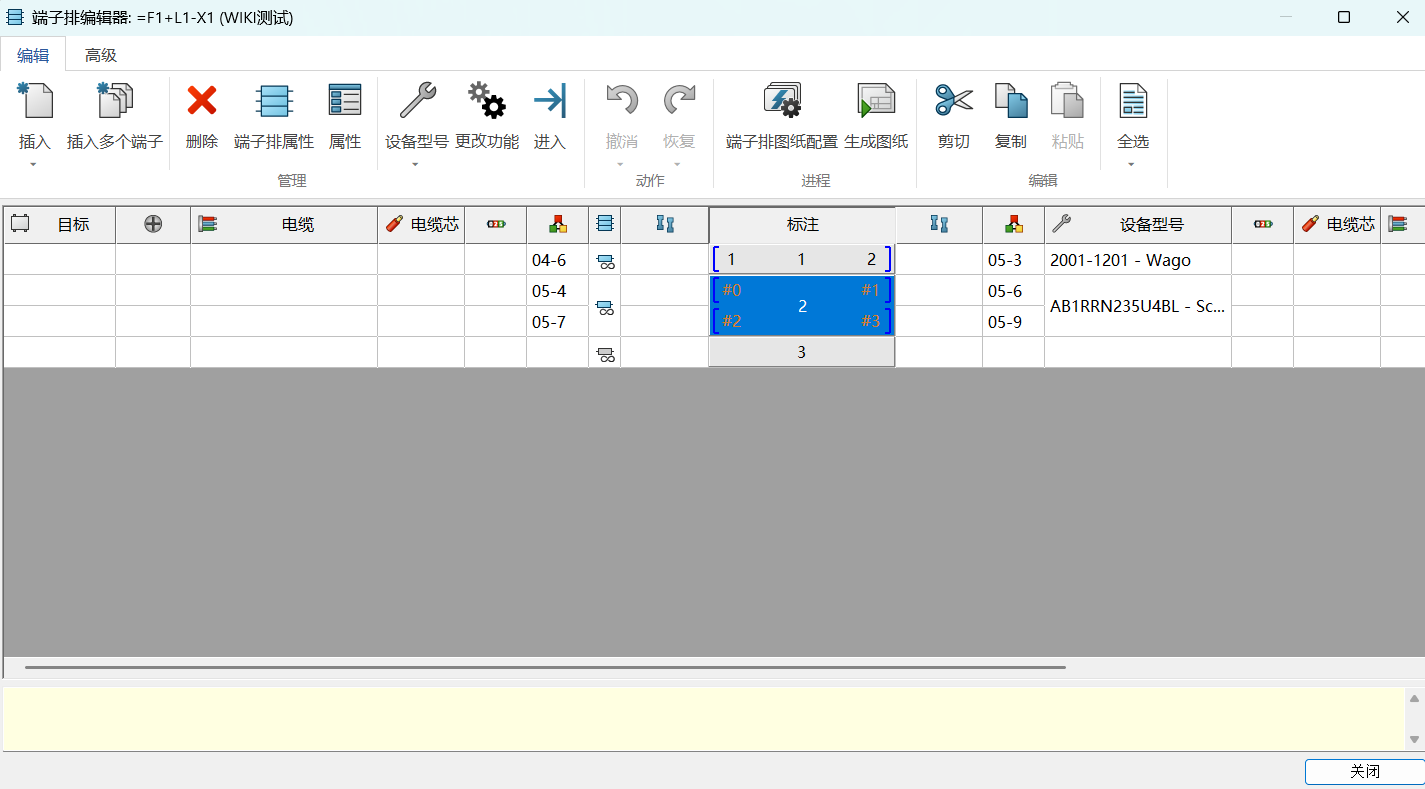

同时也可以定义多端子数端子，按照前文所说的方法分别插入端子。

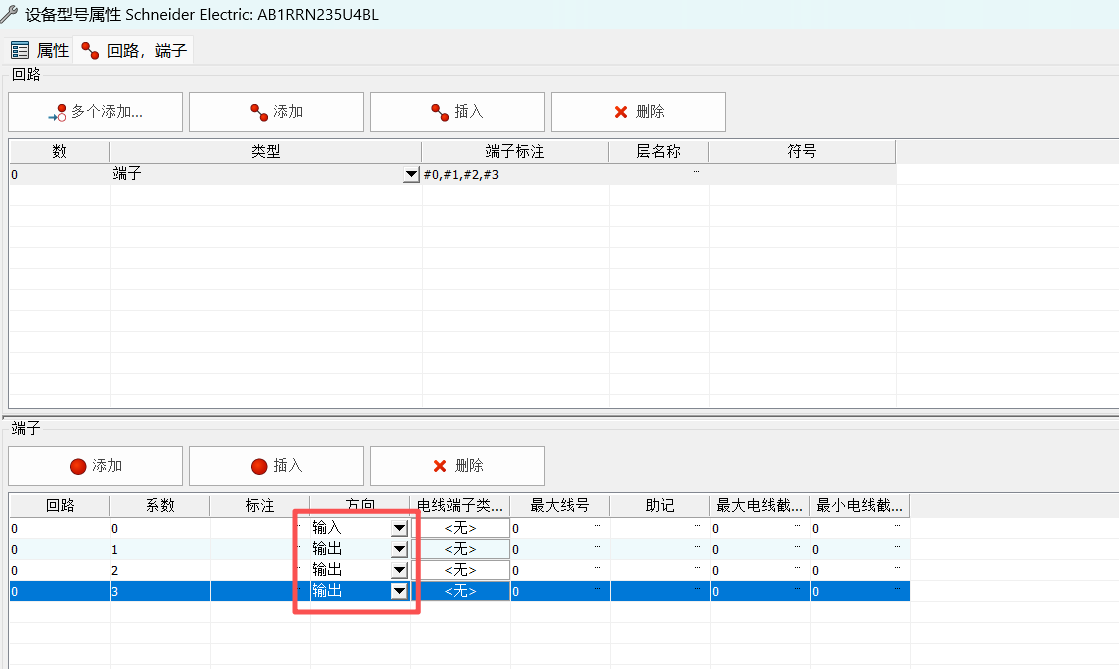

我们也可以进入设备型号属性中进行方向的回路的方向的定义。

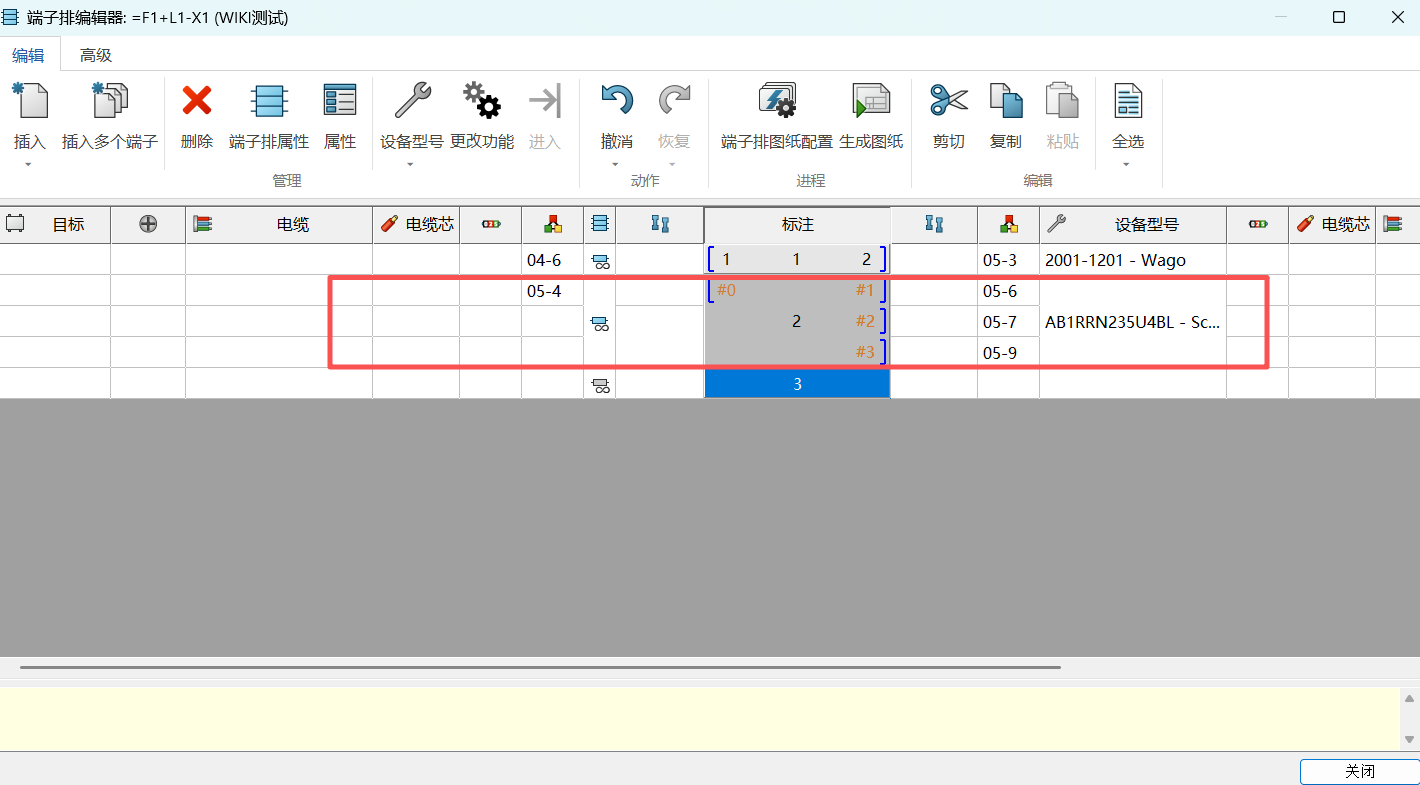

定义完成之后回到原理图中也可进行查看。

以上就是在SOLIDWORKS Electrical中如何使用分布式端子的方法，东莞汉鼎信息科技有限公司作为达索系统SOLIDWORKS的增值经销商，致力于为制造企业数字化转型服务，相关服务欢迎来咨询。
