SOLIDWORKS Electrical软件具备标准化的条件，只要将一些通用的绘图环境制作为模板并存储，在需要的时候便可快速装载，从而减少了重复性、不必要的工作量，提升画图效率还可以在一定范围内规范工程师操作。 因此，将自己企业的绘图模板绘制上传至SOLIDWORKS Electrical中是很有必要的。

SOLIDWORKS汉鼎信息科技将分为四个步骤教大家在SOLIDWORKS Electrical中创建绘图模板。

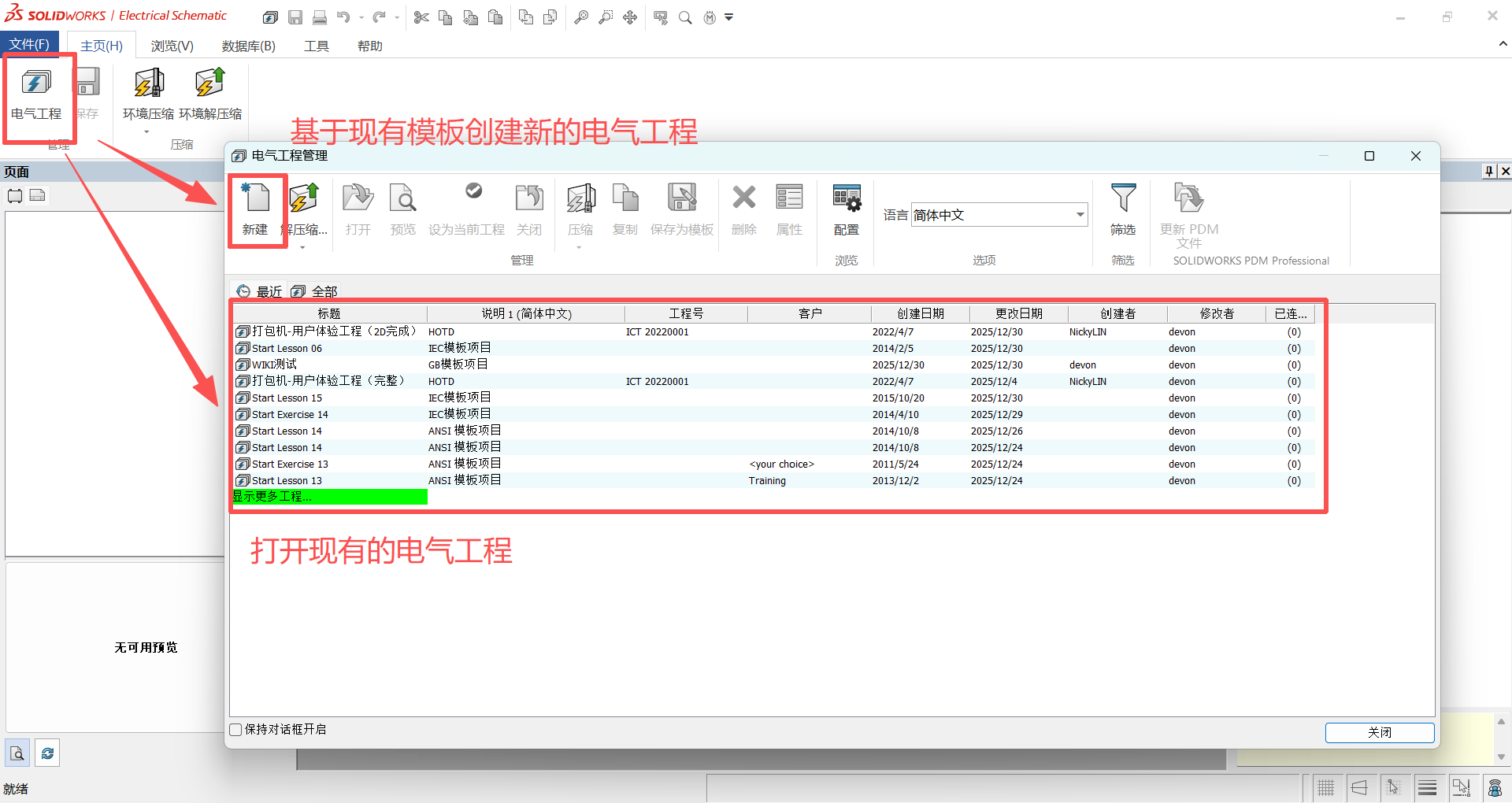

可以基于现有模板创建新的电气工程，或者打开现有的电气工程。

步骤二：编辑电气工程的配置。

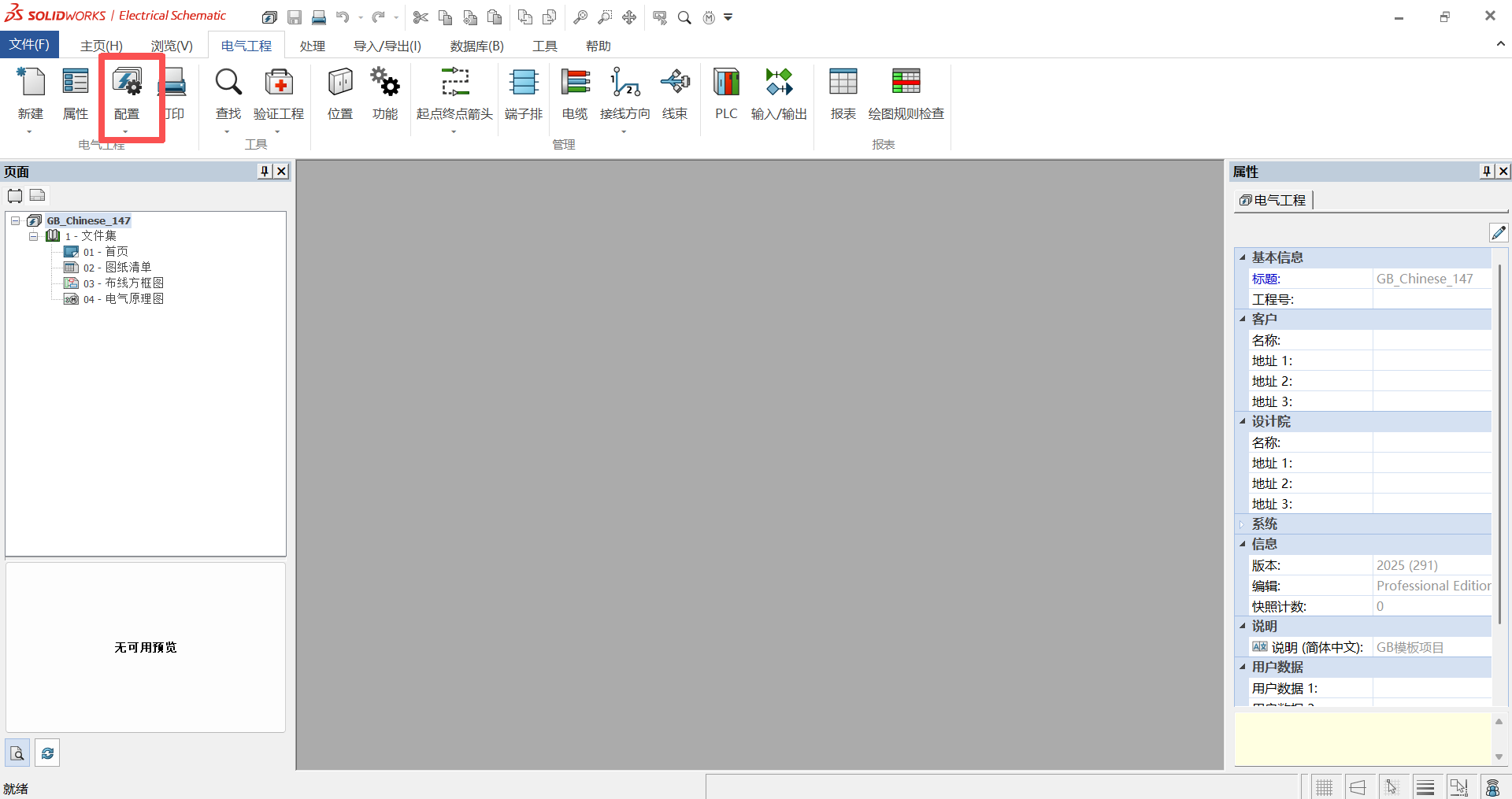

点击“电气工程”功能栏下的“配置”命令。

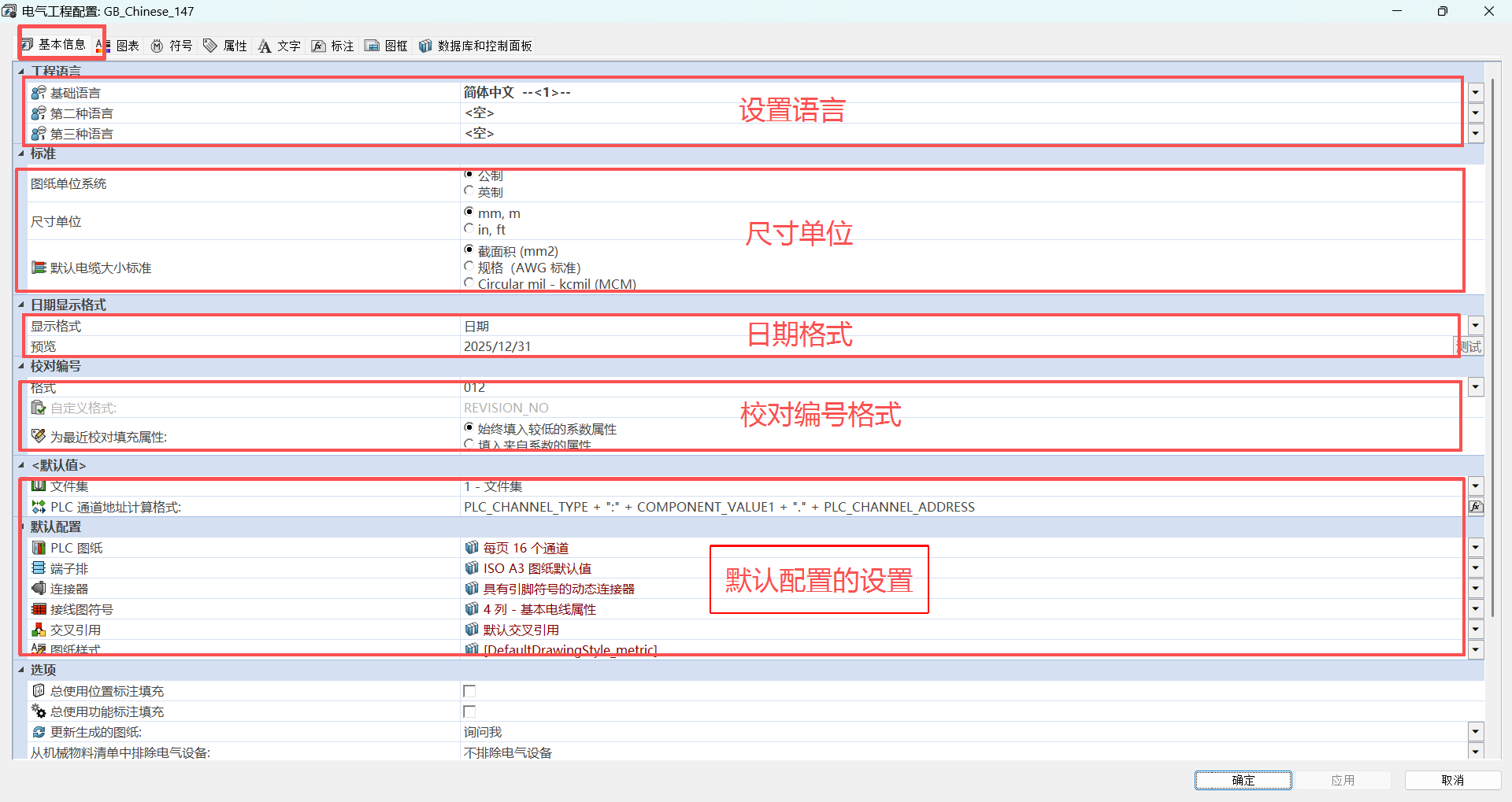

设置基本信息配置，之后的模板默认使用该基本信息配置。

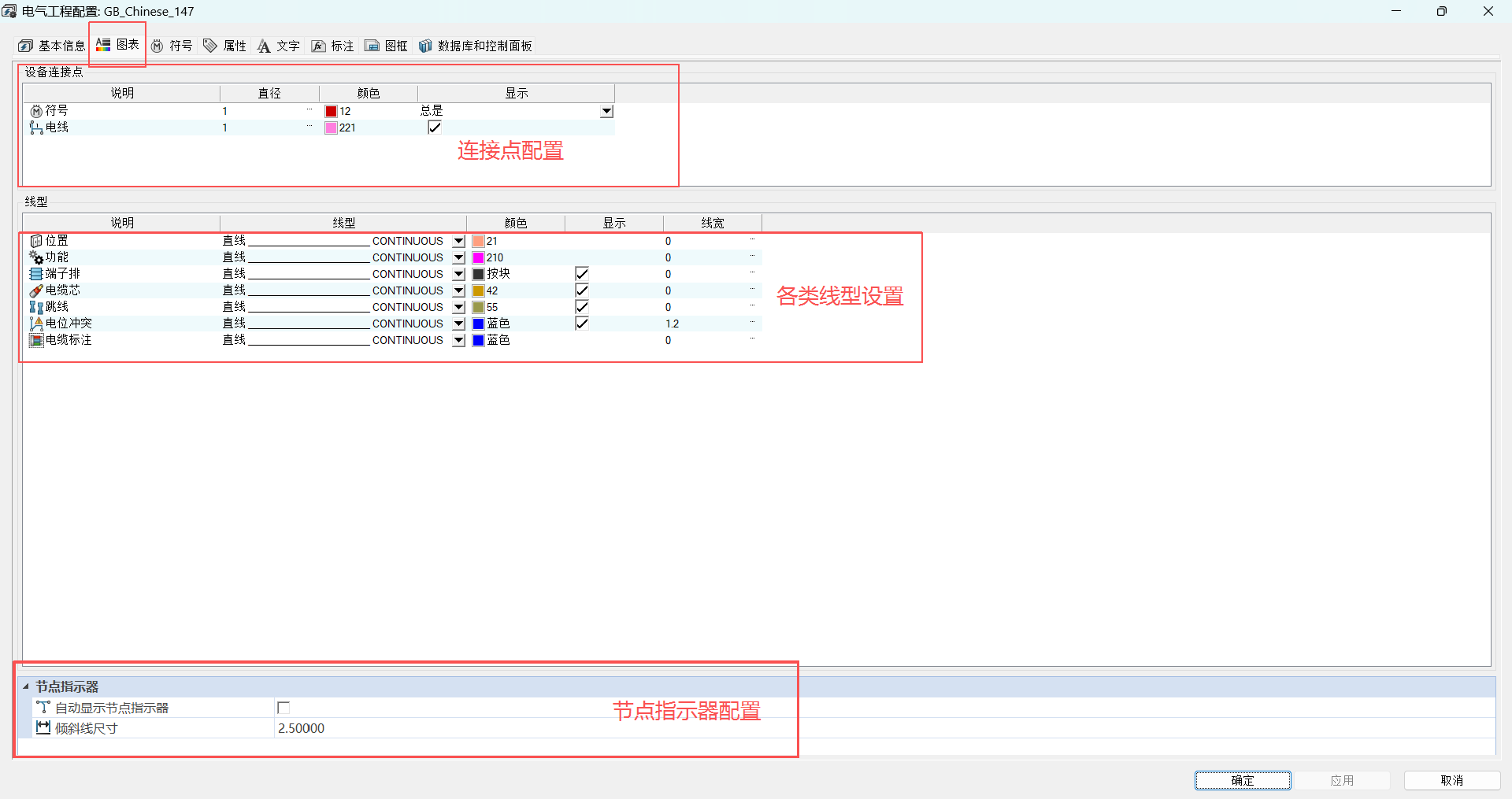

设置图表配置，之后的模板默认使用该图表。

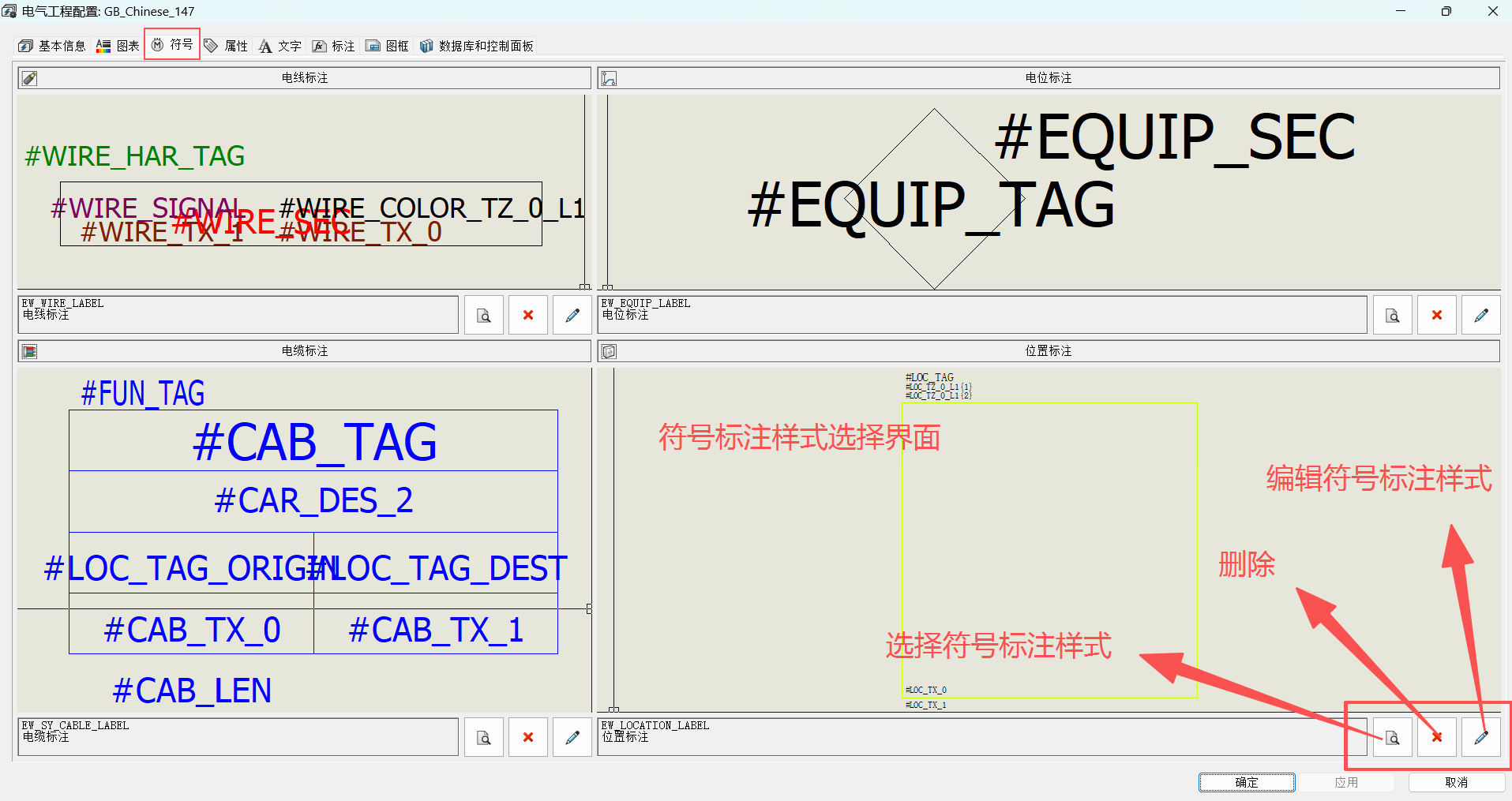

设置符号配置，之后的模板默认使用该符号配置。

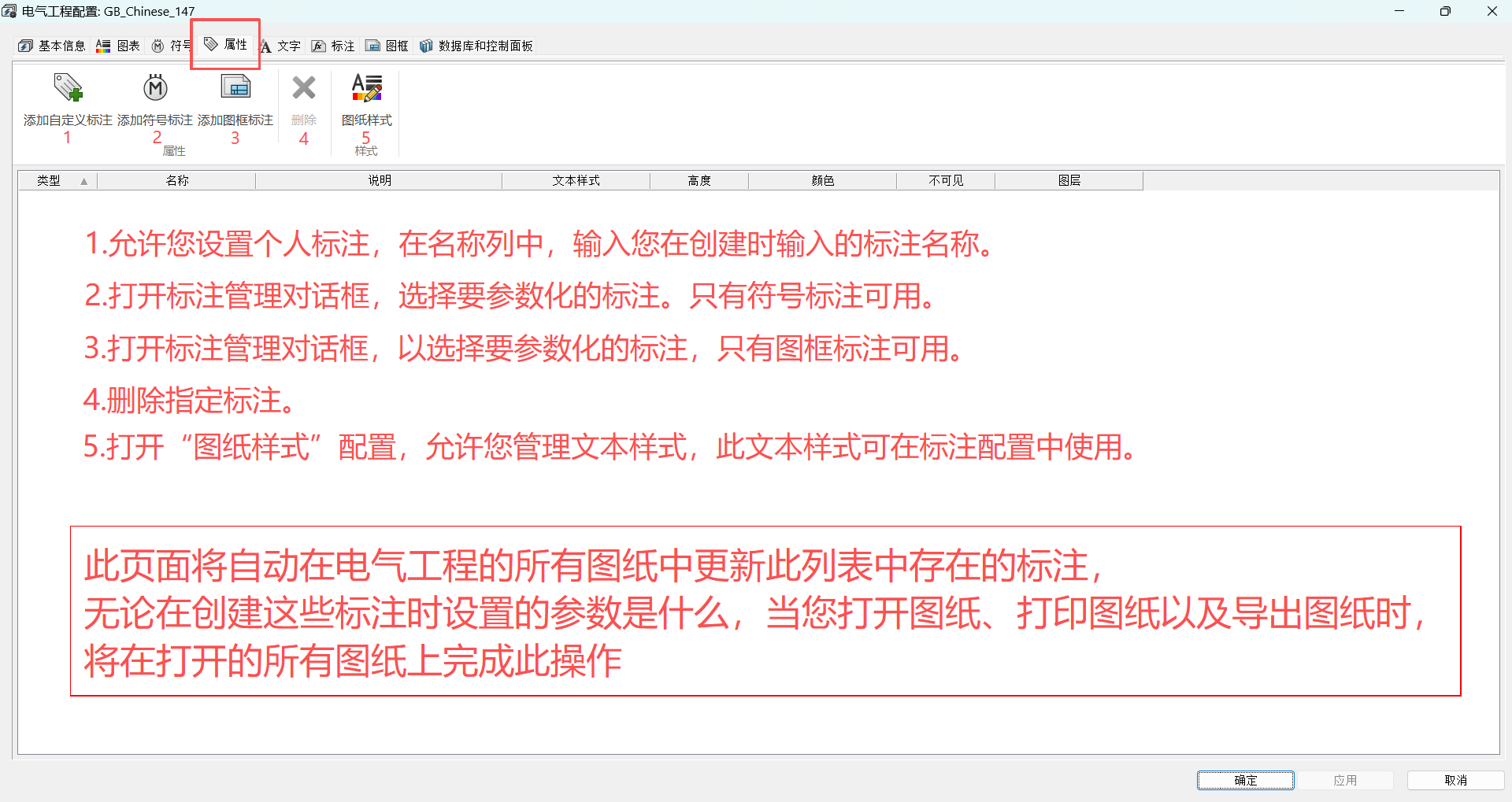

设置属性配置，之后的模板默认使用该属性配置。

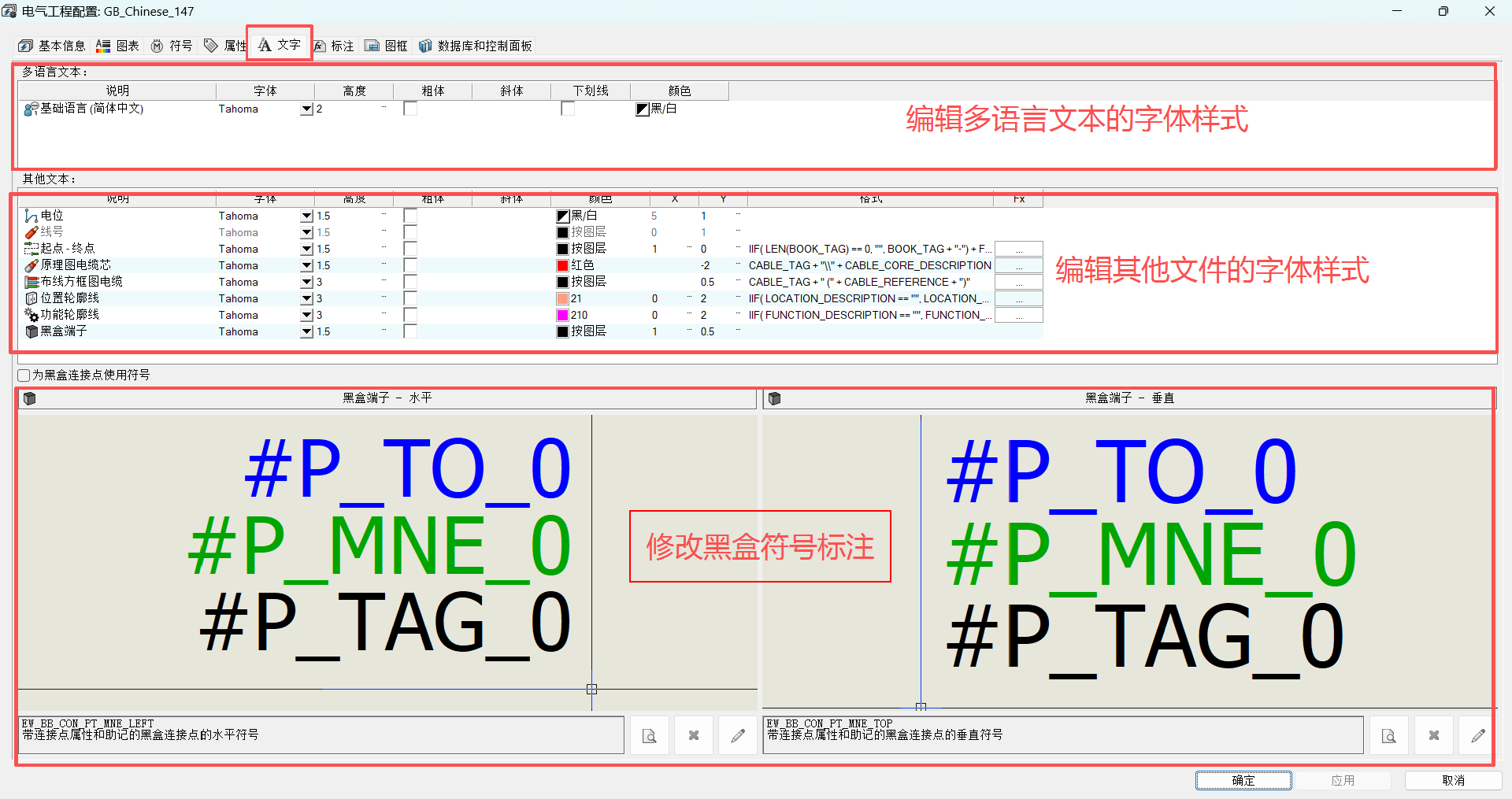

设置文字配置，之后的模板默认使用该文字配置。

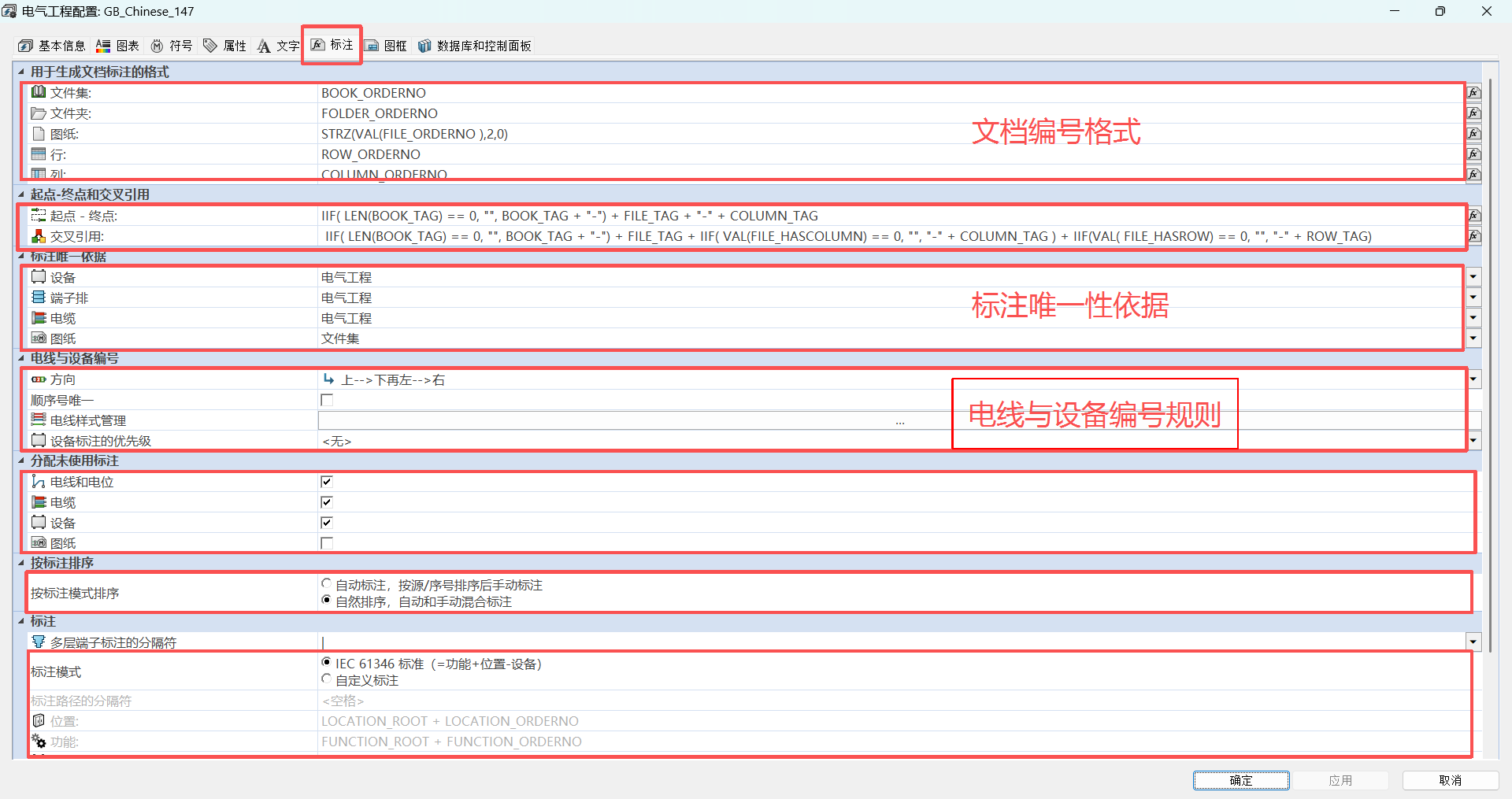

设置标注配置，之后的模板默认使用该标注配置。

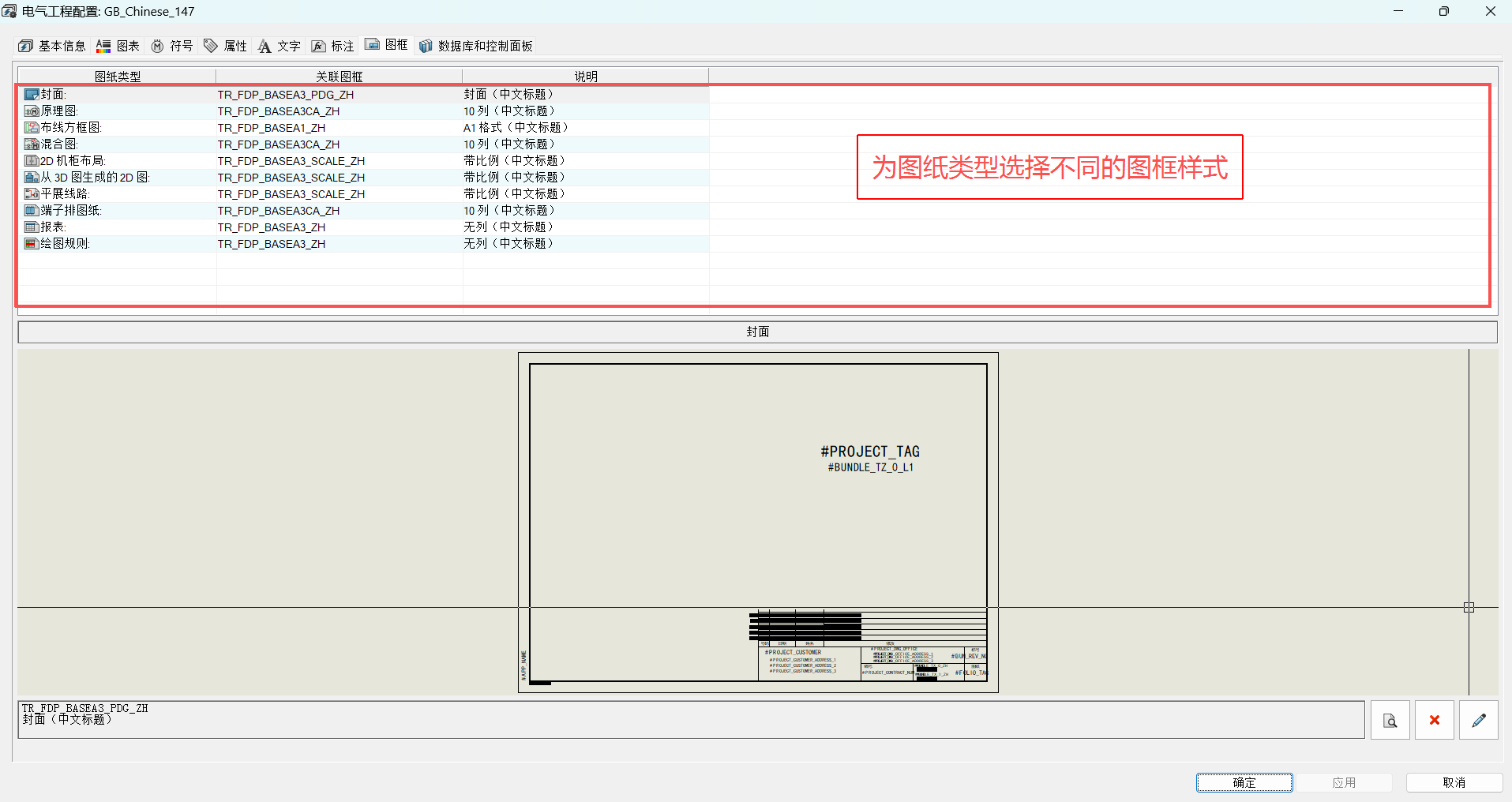

设置图框配置，之后的模板默认使用该图框配置。

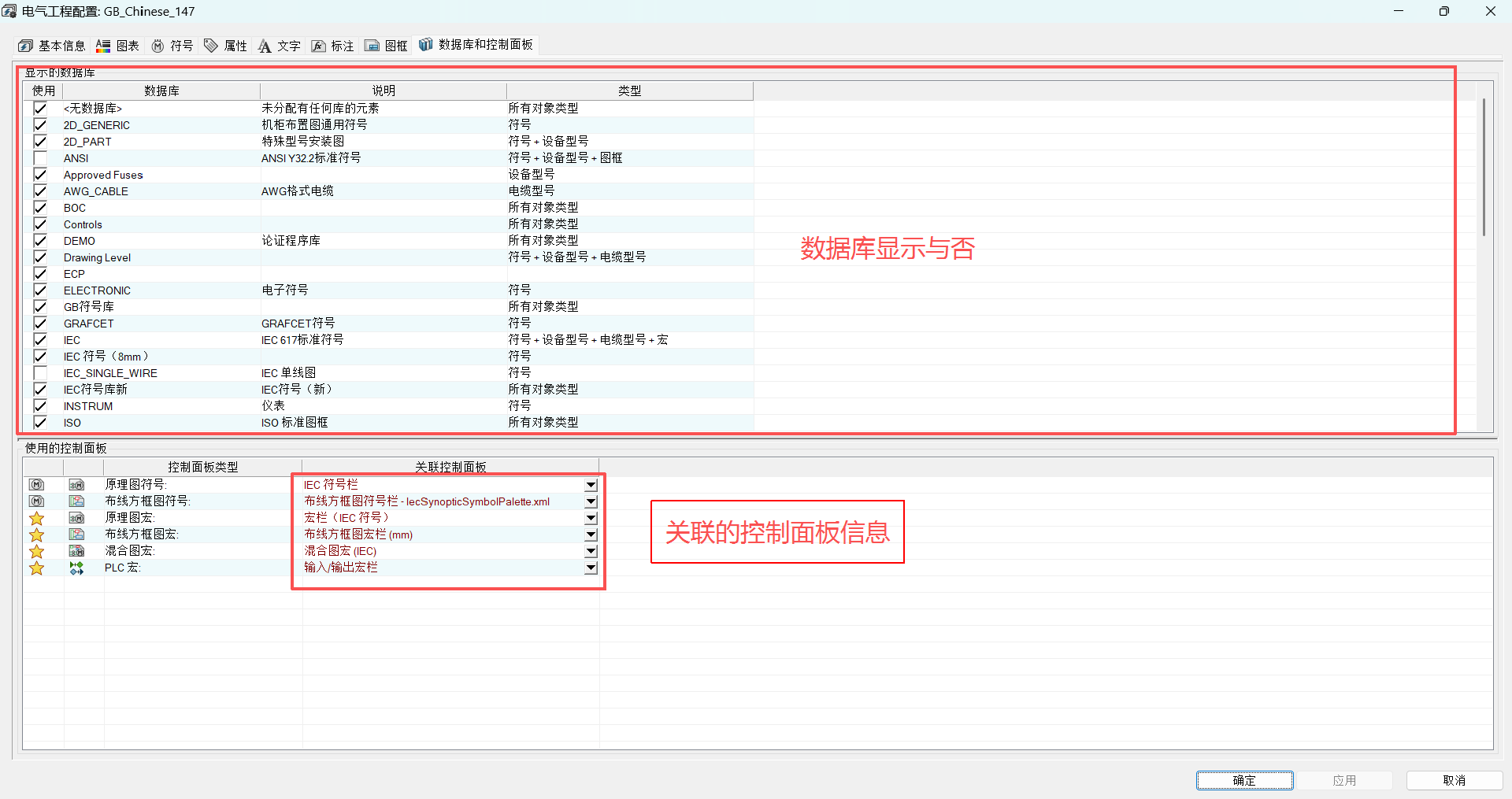

设置数据库与控制面板配置，之后的模板默认使用该数据库与控制面板配置。

步骤三：搭建模板文件架构
电气工程的文件层级划分从大到小分别为:文件集、文件夹、页面。页面也就是各种图纸类型包括原理图、布线方框图、2D机柜布局图等类型。所以可根据企业的标准及规范搭建文件架构。

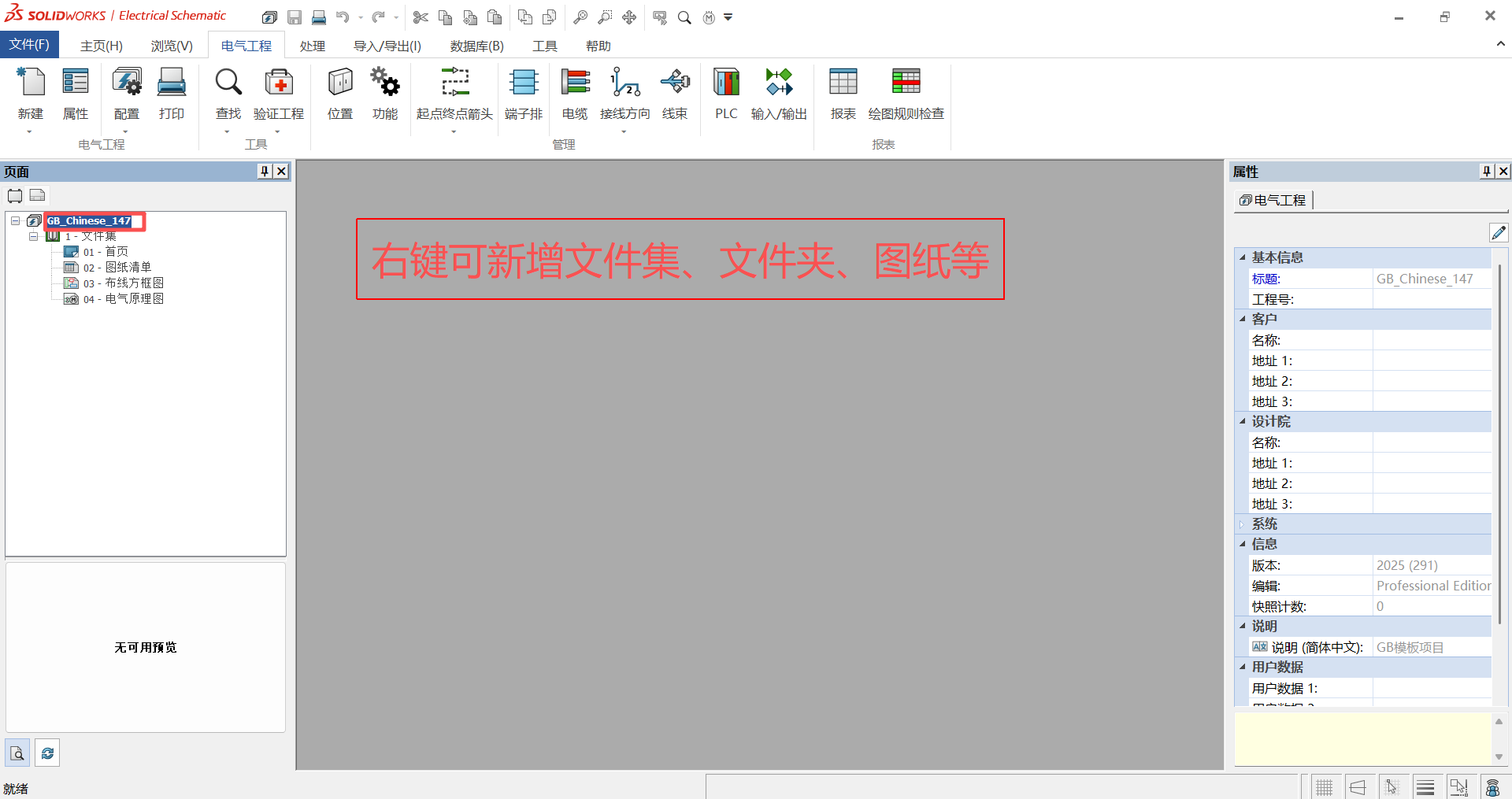

右键工程新建文件集，文件集下可以新建文件夹、页面。文件集可以用来分类或者管理不同的文件夹以及页面。

步骤四：保存为模板

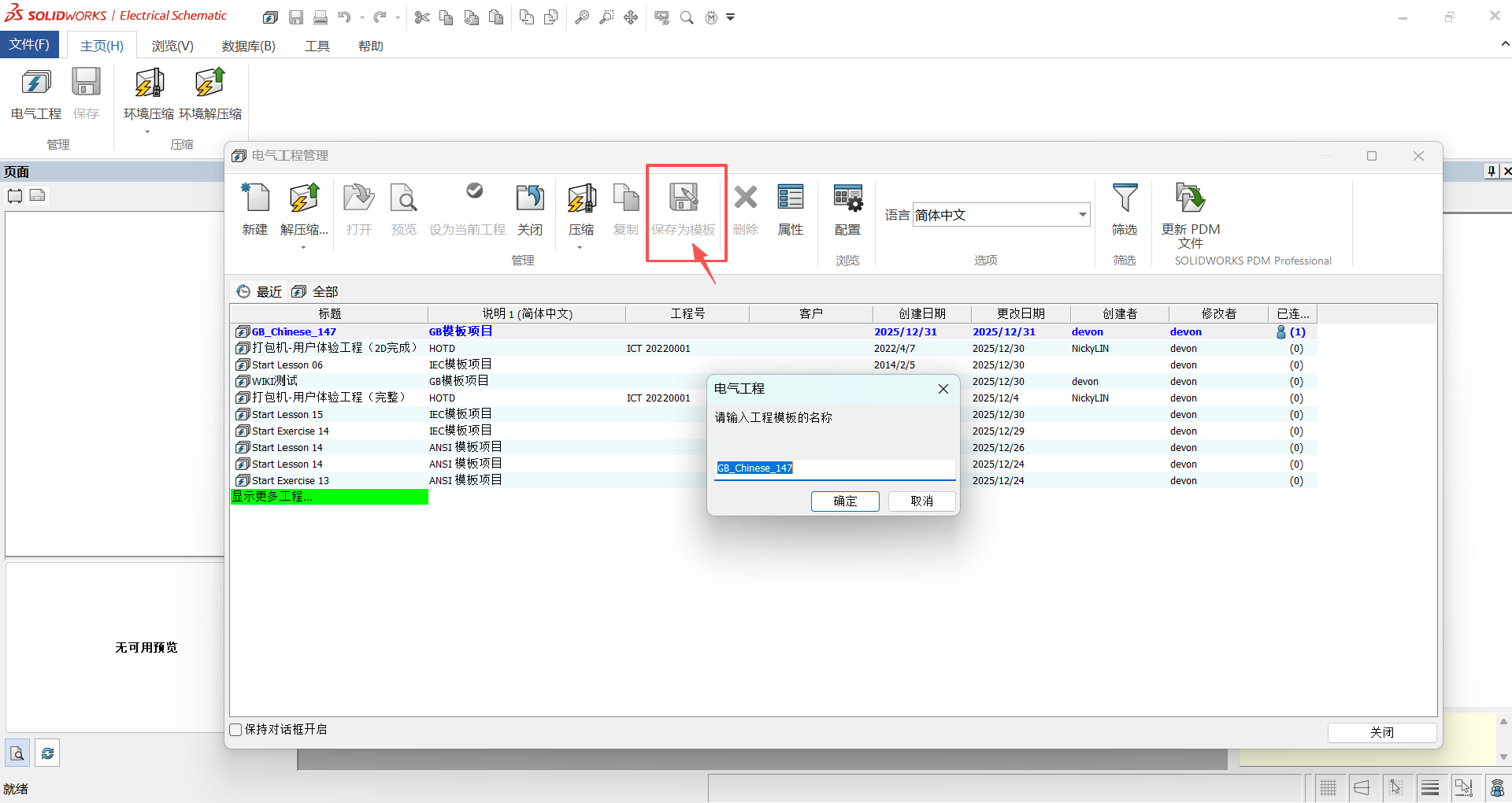

工程配置与文件架构搭建完成后，需要先关闭该工程才能保存为绘图摸板。

保存为模板后，新建工程就可以选择模板，模板将会使用刚才设置好的工程配置与文件架构。如此绘图模板的建立就已完成。
