很多的SOLIDWORKS钣金设计师、SOLIDWORKS钣金工艺拆图师傅，都喜欢用SOLIDWORKS多实体钣金。简单来说就是一个零件里面有多个钣金件。比如下面的模型，虽然有很多的实体，但是是一个零件，而非装配体。那SOLIDWORKS多实体钣金如何导出DWG\DXF展开下料图呢？SOLIDWORKS汉鼎信息科技就以下面的模型为例进行讲解。

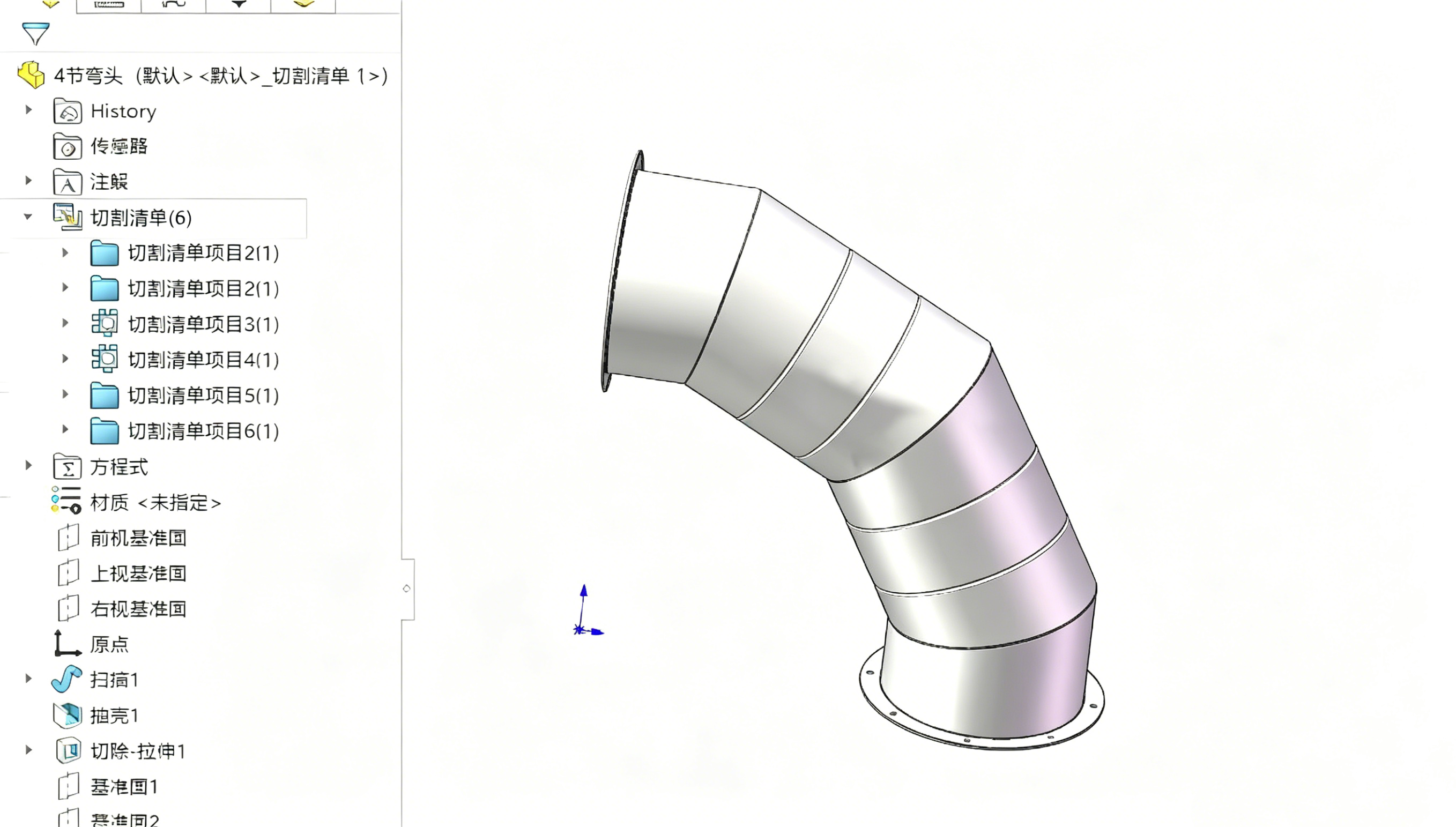

SOLIDWORKS绘制的4节90度弯头

通常导出钣金展开图按照下面的步骤进行操作：

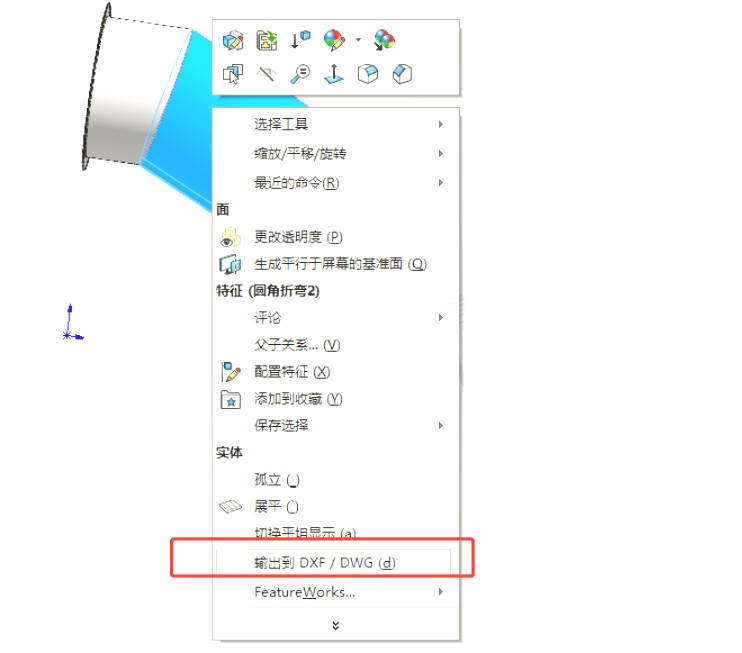

1.点击钣金实体，右击输出到 DXF/DWG

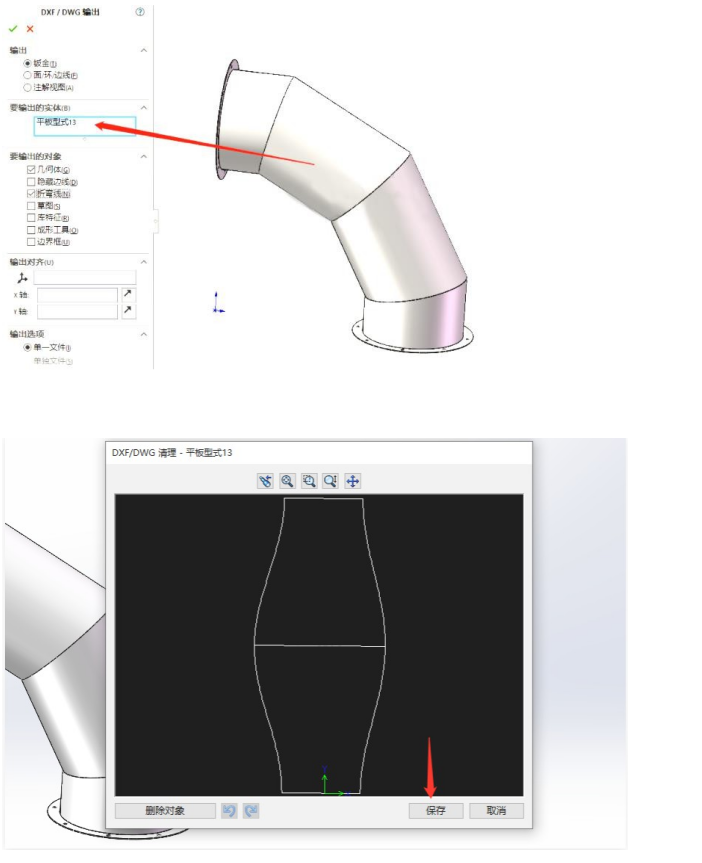

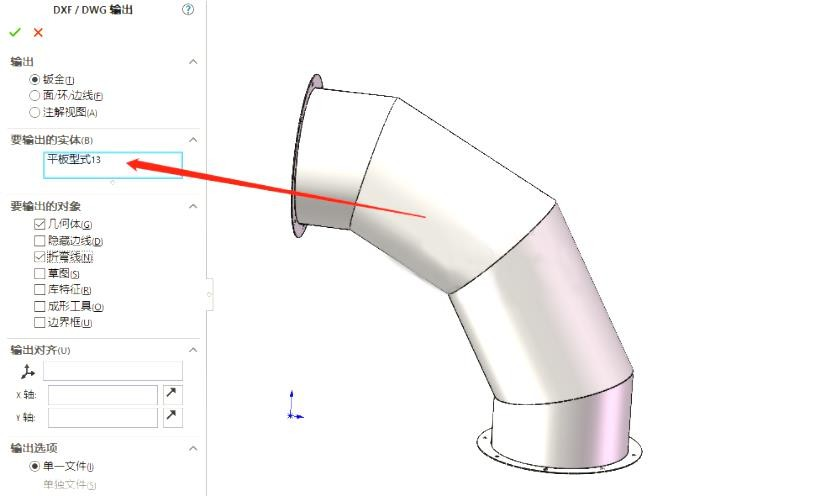

3.然后我们设置参数，进行导出

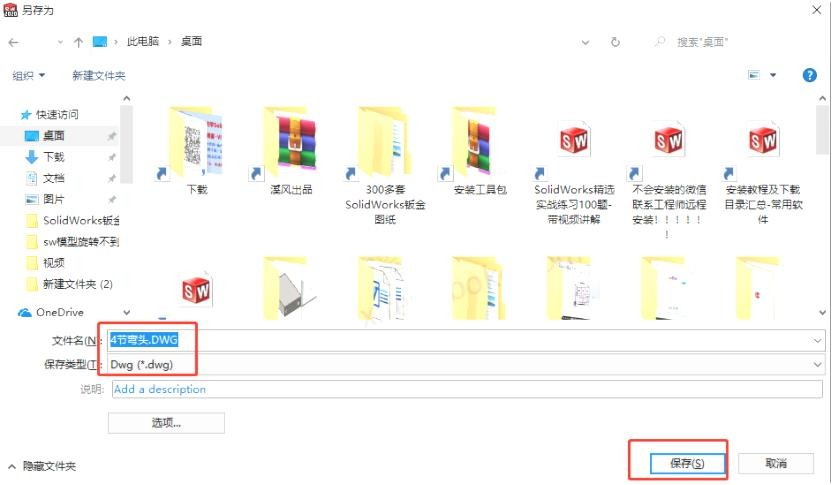

4.点击对号确定——保存

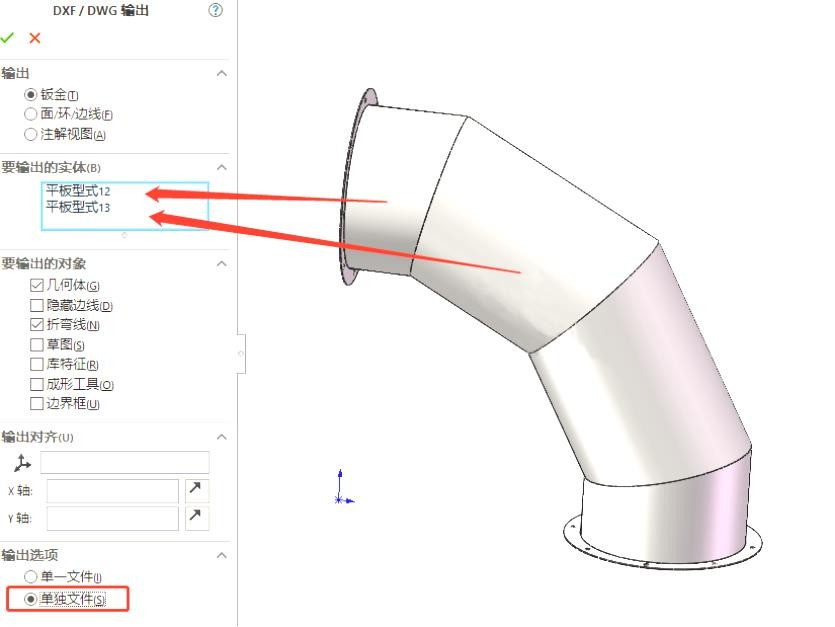

这里其实可以批量导出SOLIDWORKS多实体钣金件下料图，就是在第3步的时候选择多个钣金实体就可以，如下图所示参数：

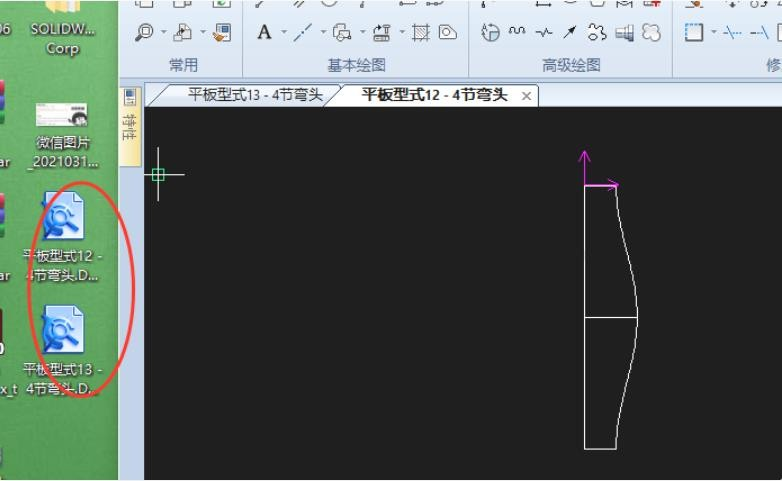

然后桌面上就会出现2个展开图

以上就是SOLIDWORKS多实体钣金导出 DWG\DXF 展开下料图的方法，东莞汉鼎信息科技有限公司作为达索系统SOLIDWORKS的增值经销商，致力于为制造企业数字化转型服务，相关服务欢迎来咨询。
