SOLIDWORKS高效设计功能，特征库的建立。在实际的设计任务中，我们往往会碰到很多重复的操作，这些操作不难，但是大量相同的工作缺占用了机械设计人员不少的时间。SOLIDWORKS特征库是在有基体特征的基础上建立起来的，SOLIDWORKS汉鼎信息科技以机械设计常用零件特征——轴上平键槽为例，为大家演示。
我国目前颁布的关于平键的国家标准有：
GB/T 1095-2003：平键及键槽的剖面
GB/T 1096-2003：普通平键的型式和尺寸
我们都知道，平键的宽度和高度是有标准尺寸的，而高度是随着宽度的变化而变化的，键的宽度又是跟随轴的直径的变化而变化的。因此，在平键中，只有宽度和高度是标准尺寸，事实上，键的长度也是有长度系列的，但在实际操作过程中，企业或者设计人员往往为了降低成本，并不使用长度系列中的标准值，而是直接通过设计计算，确定长度，对接零件供应商，定制直接供货。如果一根键 141mm 长就能满足使用要求，还会去买160mm长的键吗？对于小企业来说，节省成本的重要性不言而喻。如图1所示，为平键的装配结构和尺寸标记。这里节选5个规格的键作为本次特征库的配置。本次特征库建立使用到功能有设计表、配置、方程式和设计库等。

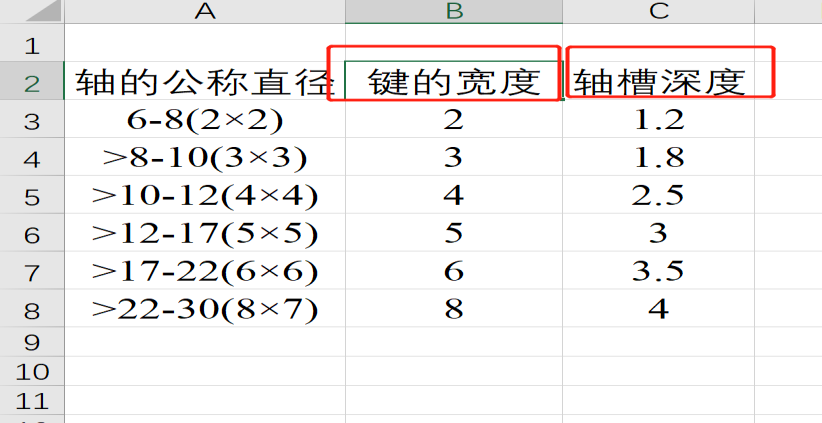

图 1 建立 excel 工作簿

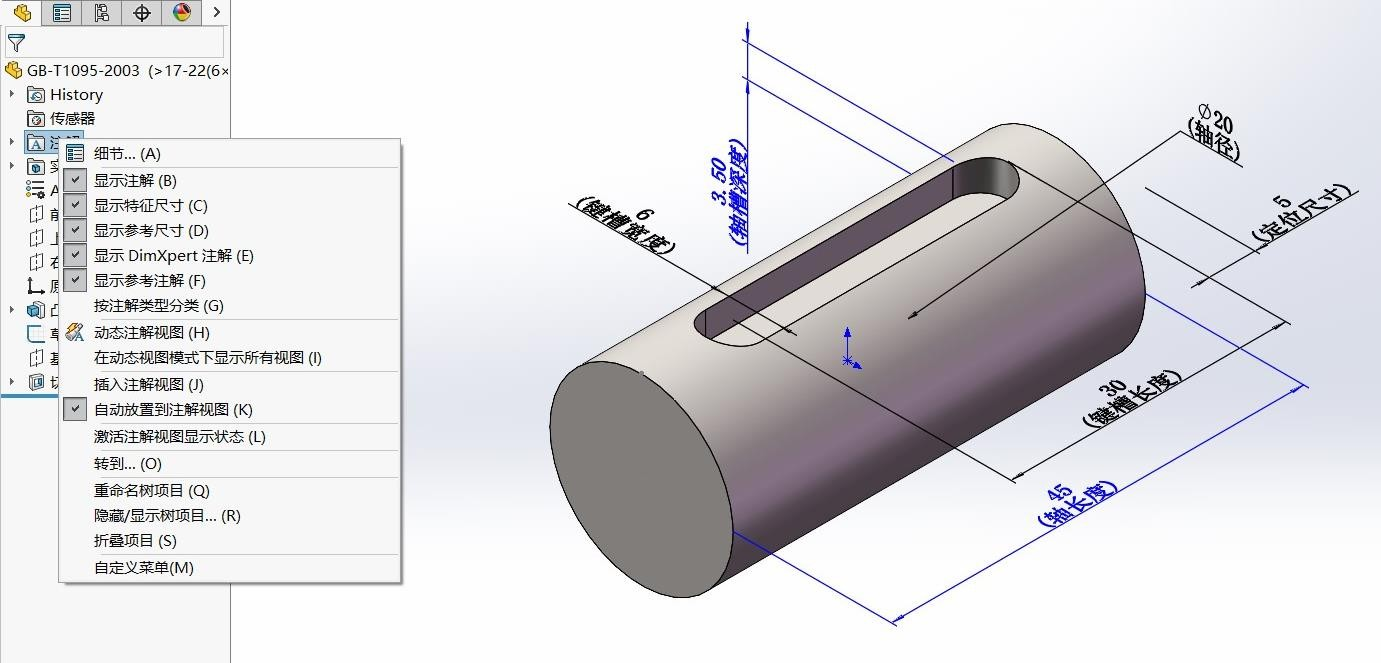

Step 2：打开SOLIDWORKS建立一根带键槽的光轴，轴的参数自定义。如图2所示，模型树右键单击“显示特征尺寸”，若模板默认此项已经激活，则跳过。
图 2 显示特征尺寸

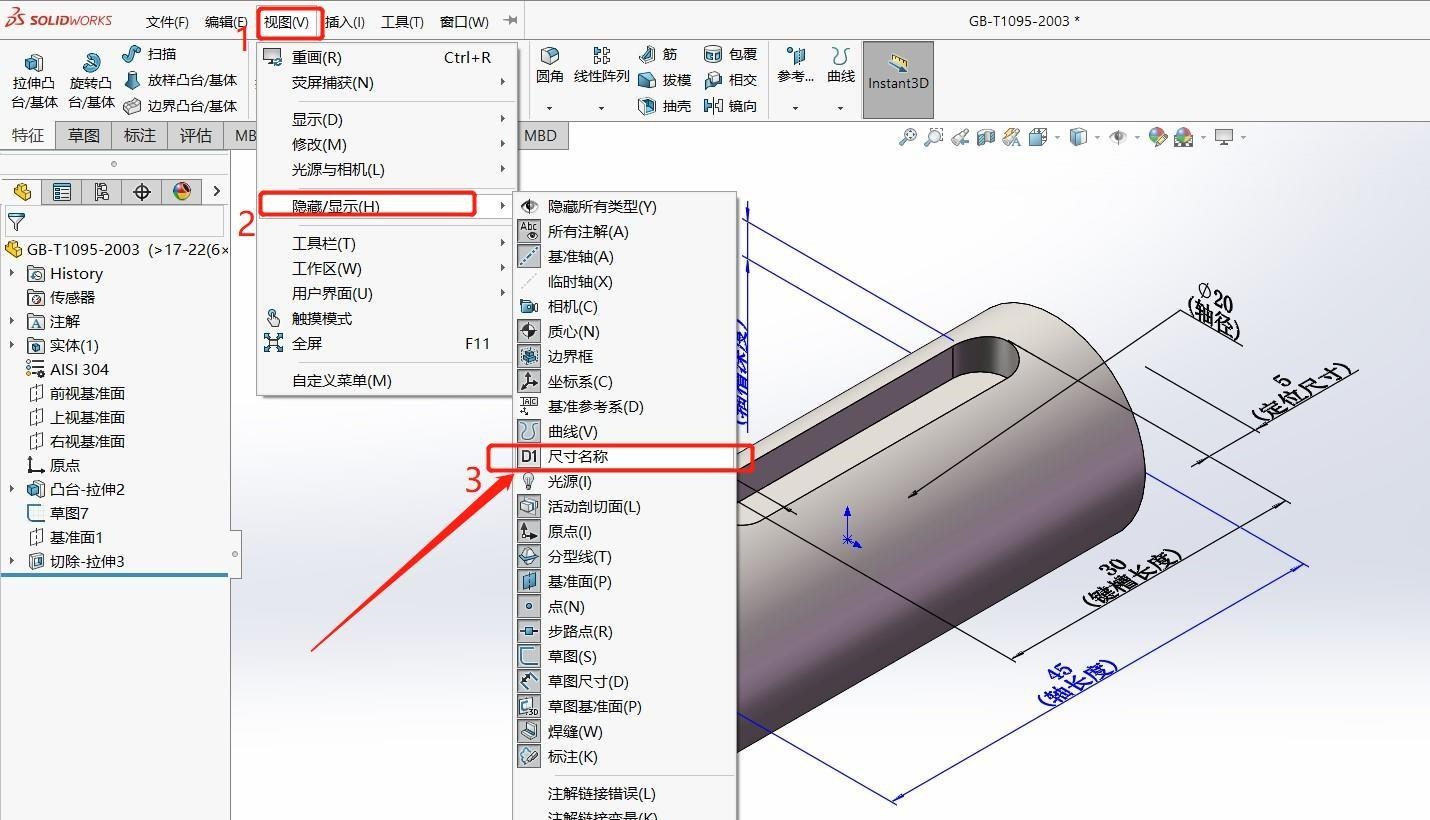

Step 3：操作：菜单栏【视图】——【显示/隐藏】——【尺寸名称】，图3所示。
图 3 显示尺寸名称

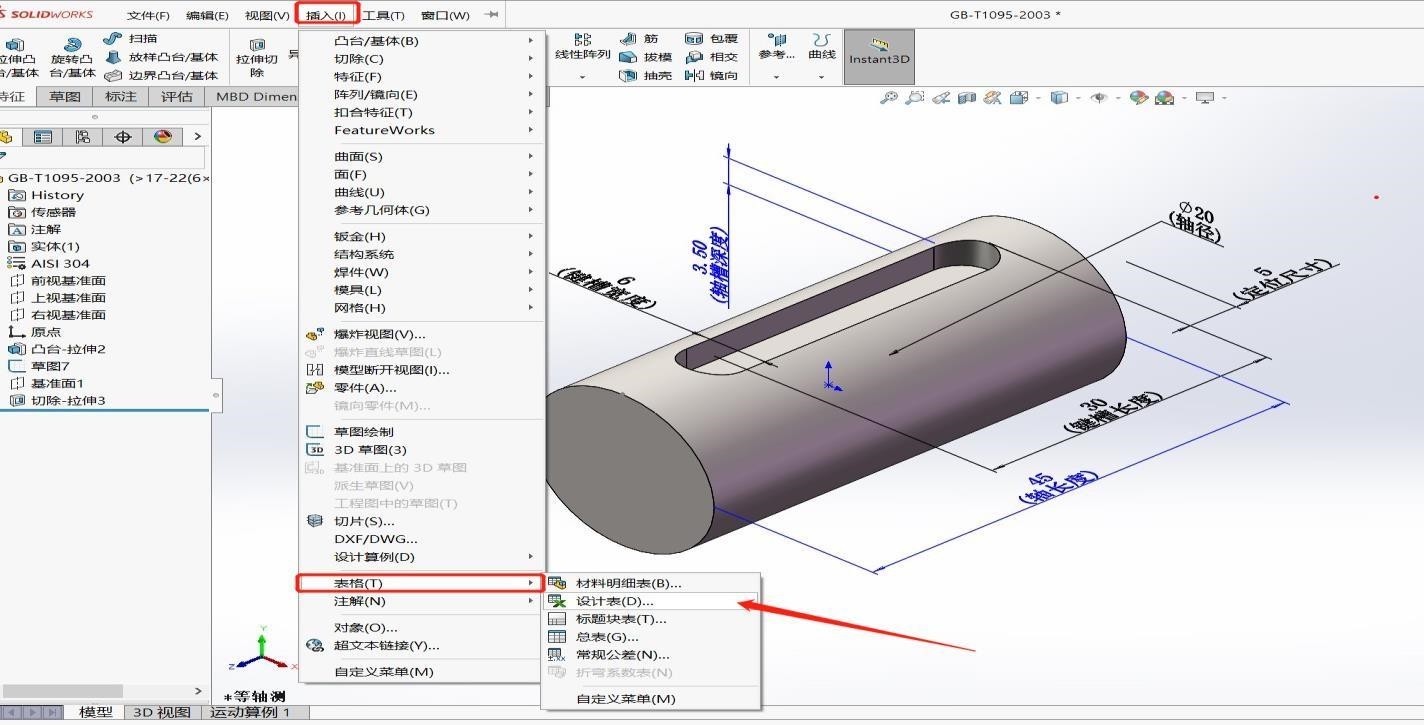

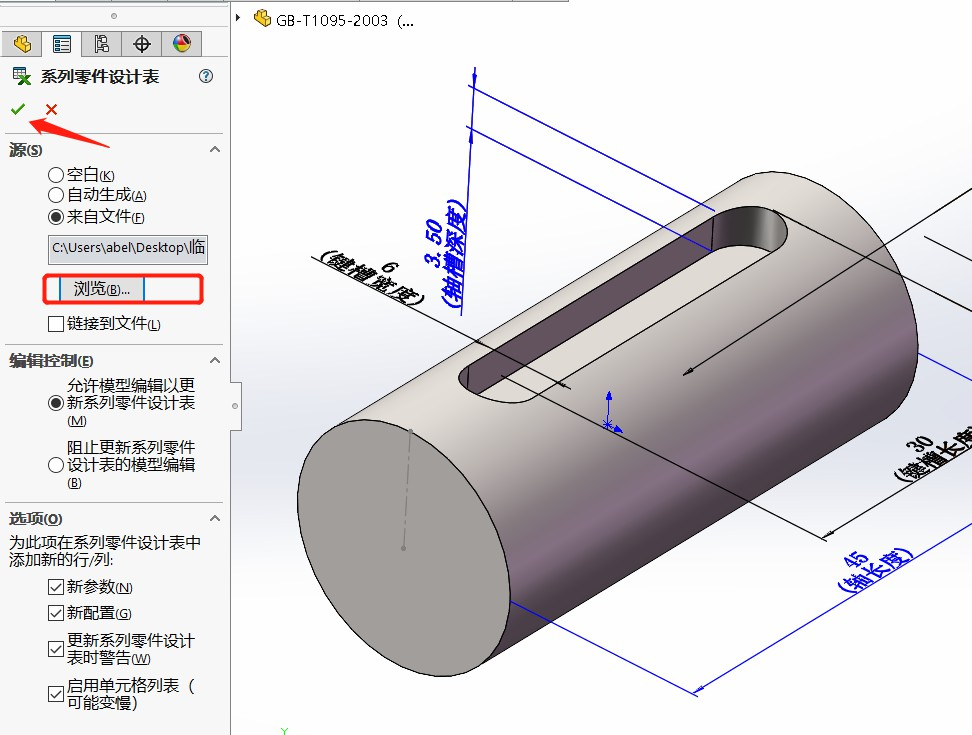

Step 4 ：操作：菜单栏【插入】——【表格】——【设计表】，打开“设计表”对话框之后，选择 “来自文件”，“浏览”至图1中我们已经编辑好的Excel文档，选择此文档，确认。
图 4
图 5
图 6 设计表关联过程

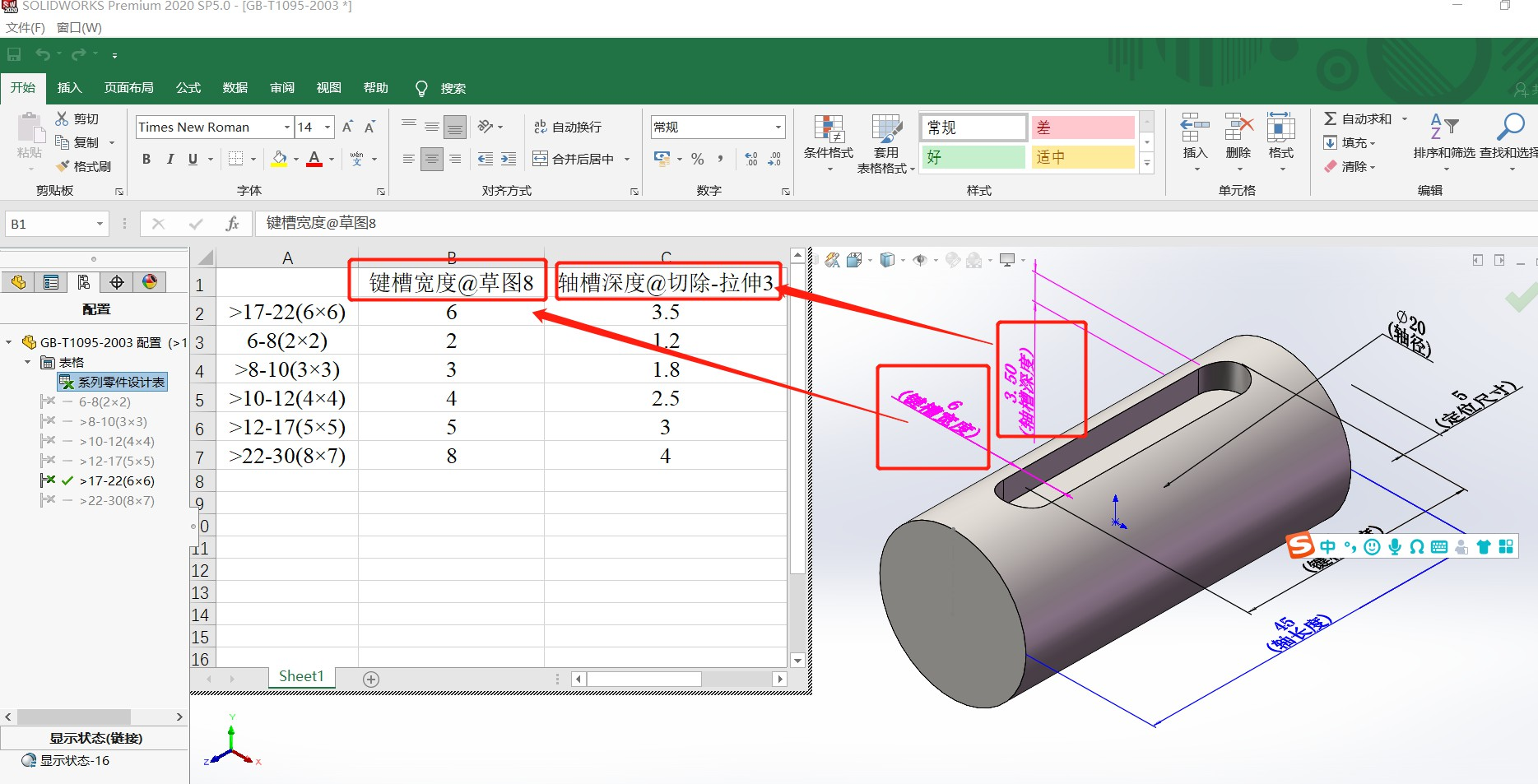

如图 6 所示，当自动跳出此界面时，将单元格定位至 B1，随后依次点击需要关联的两个尺寸， “轴槽宽度”“轴槽深度”，待 B1、C1 单元格自动填写完毕之后，在空白处单击鼠标，自动关闭此界面。

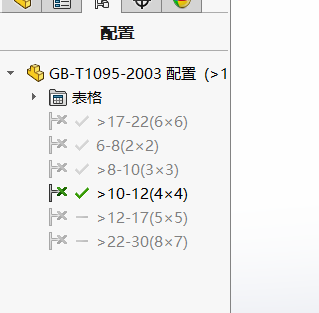

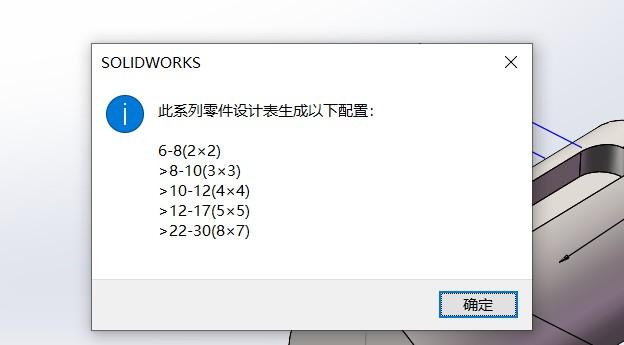

随后，我们在模型树的“配置管理器”中可以看到，已经生成了若干个配置。如图 7 所示，分别双击每一个配置，看看是否正常，其中，默认配置可以删除，也可以保留，并且设计表支持二次编辑，可以添加更多的规格。如没有错误，进入下一步。
图 7 生成配置

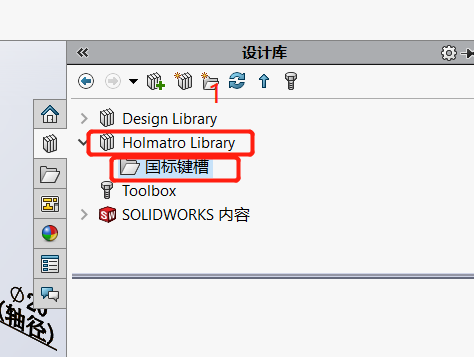

Step 5：在SOLIDWORKS“设计库”文件夹中新建一个文件夹，用来存放此次要建立的特征库，这里将此文件夹放置于“holmatro Libray”-“国标键槽”的下一级。随后，点击“添加到库”。（也可以把多个特征零件做好打包，再添加进设计库）
图8 添加设计库文件夹

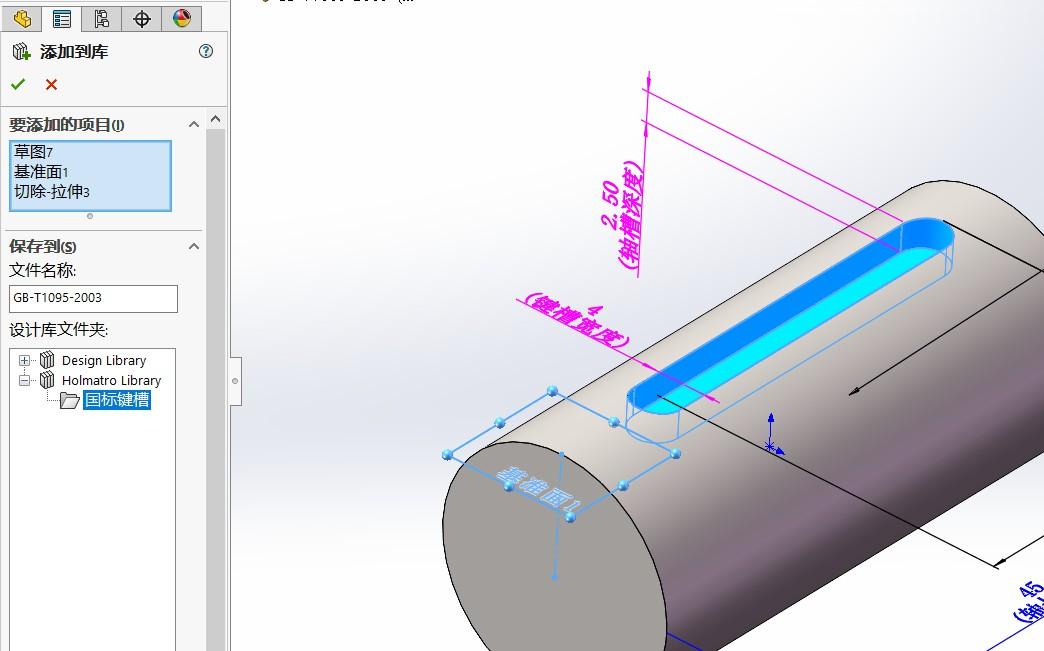

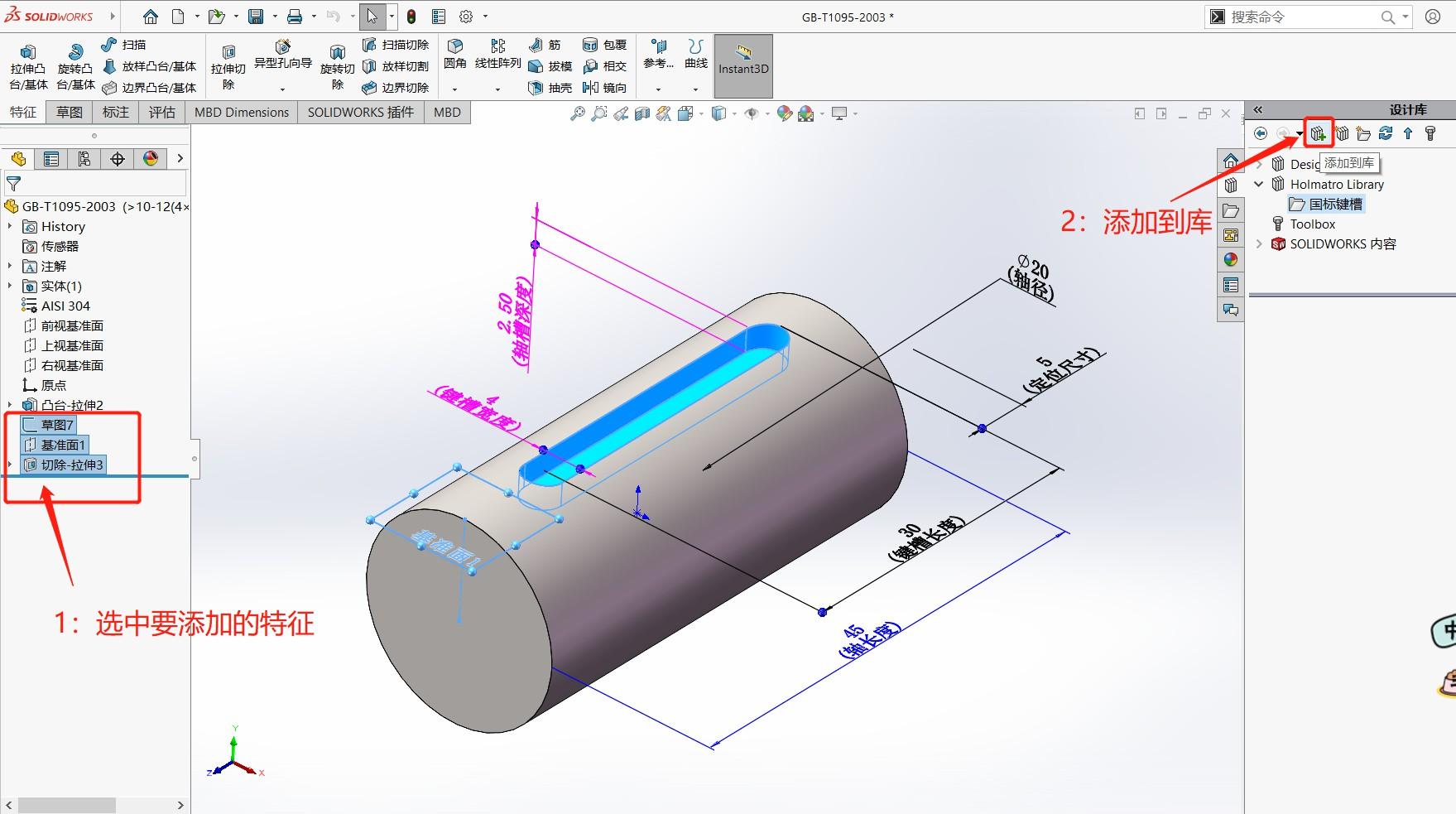

如图 9 所示，选中要进行特征库建立的特征，然后在设计库中单击“添加到库”按钮，输入文件名称，检查文件类型是否正确（这里应该保存为*.sldlfp 格式），若无误，点击对勾确认此操作。
图 9 添加键槽特征至设计库
特别注意，应该先选中要进行建立的特征，再点击“添加倒库”按钮，如果先点击“添加倒库”，届时会发现，基准面是添加不进去的，这里可能是SOLIDWORKS软件的一个bug。
图 10

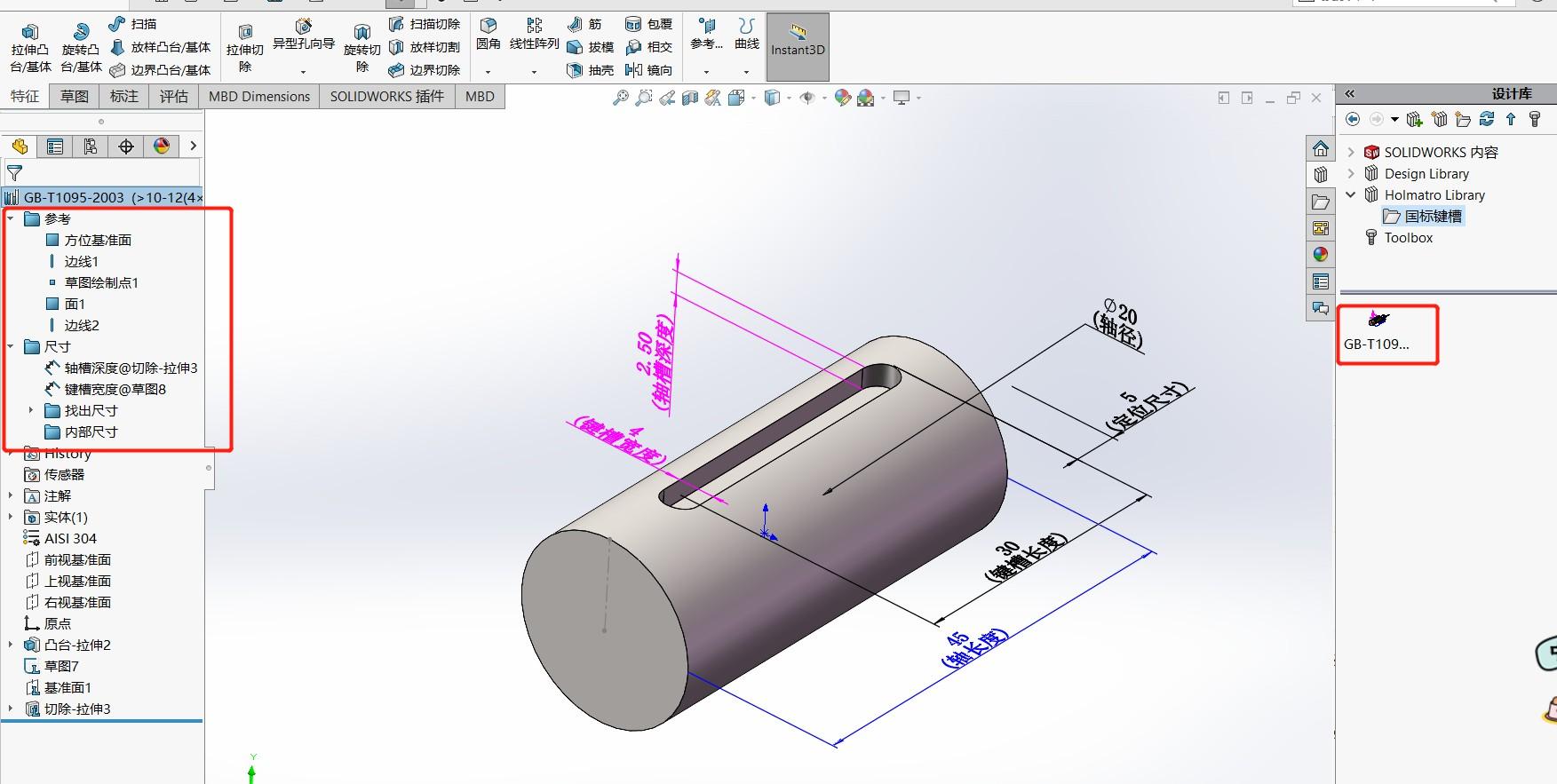

如图 11 所示，当上一步确认之后，模型树发生了变化，此时，我们还需要进行以下步骤，将键槽的“定形尺寸”通过鼠标拖拽的方式，拖进“内部尺寸”，（不包括键槽长度），将剩余的“定位尺寸”通过鼠标拖拽的方式，拖进“找出尺寸”，可以看到要建立特征库相关的三个特征标志上出现了“L”形标记，表示此为“库文件”，随后保存此文件。
其中：参考时创建特征时所用的所参照的基准。这些参考在应用这个特征时需要选择。
图 11 添加特征库完成后界面
图 12 特征库拖拽操作

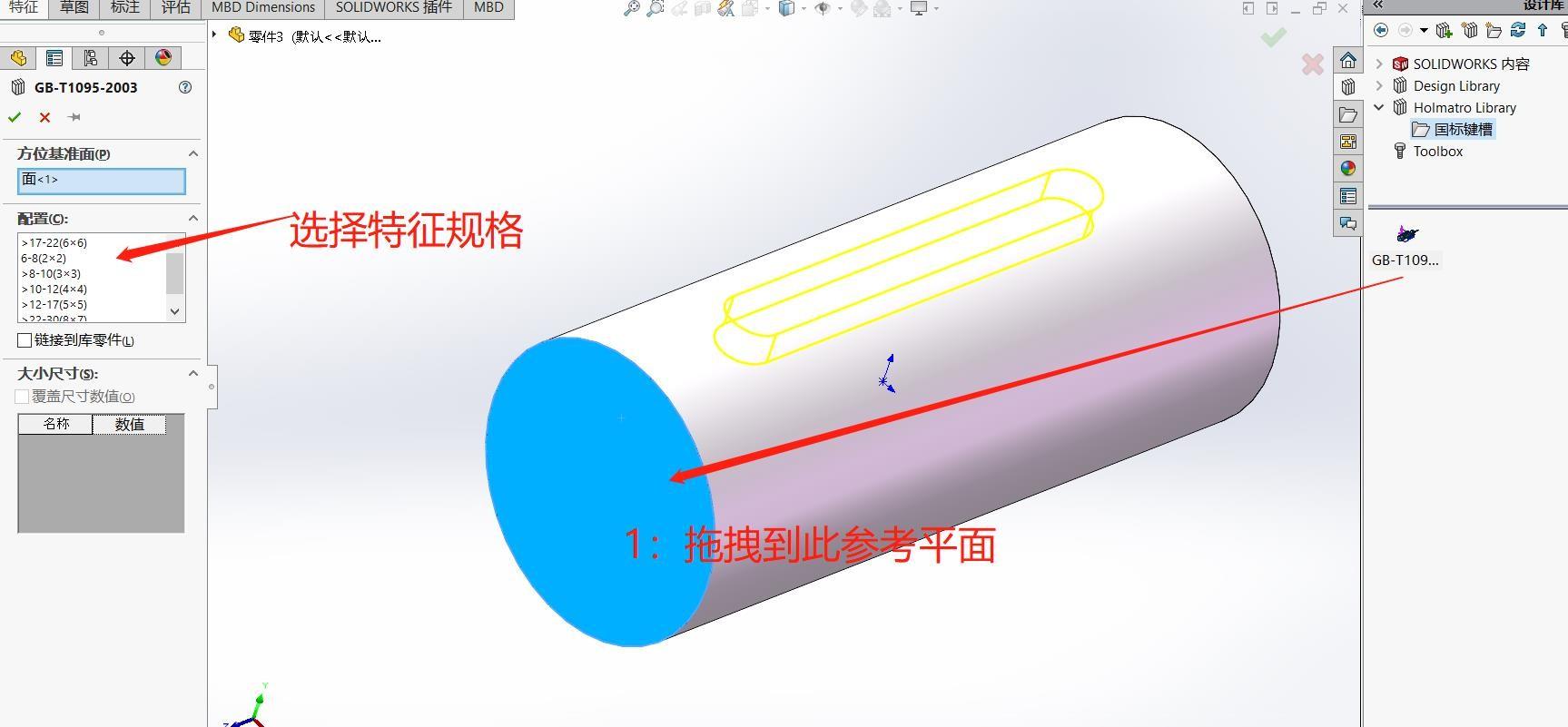

图 13 特征参考选择

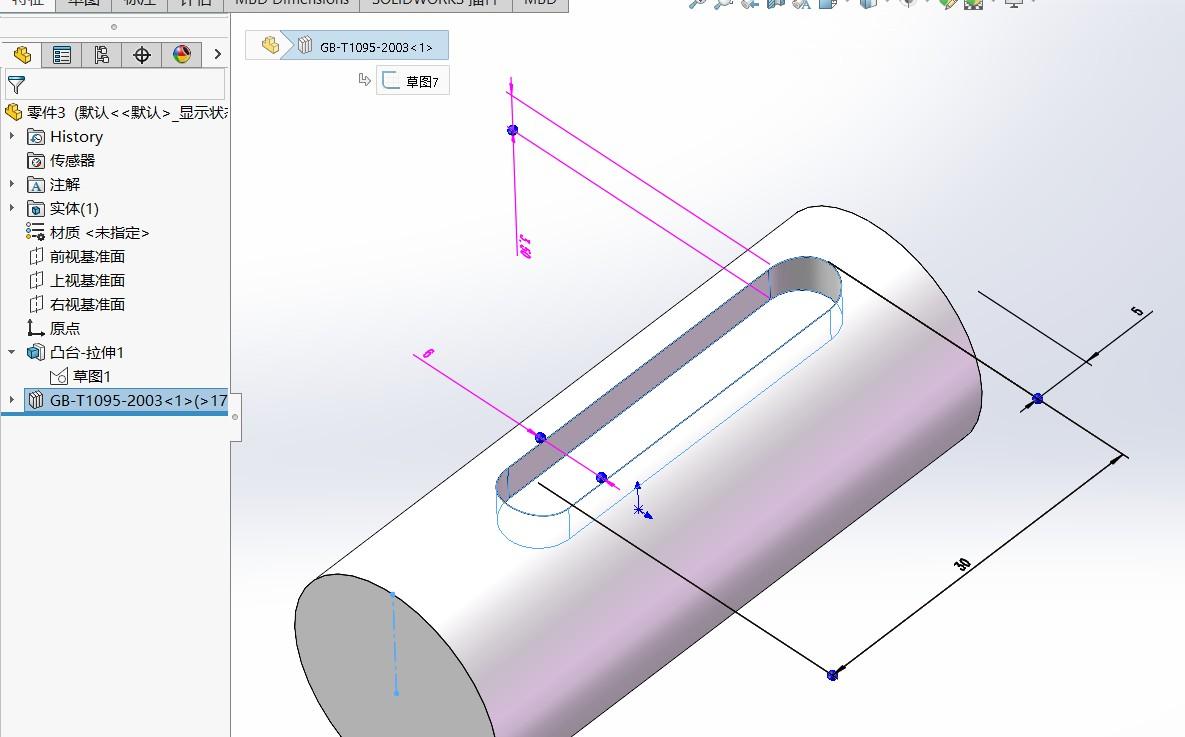

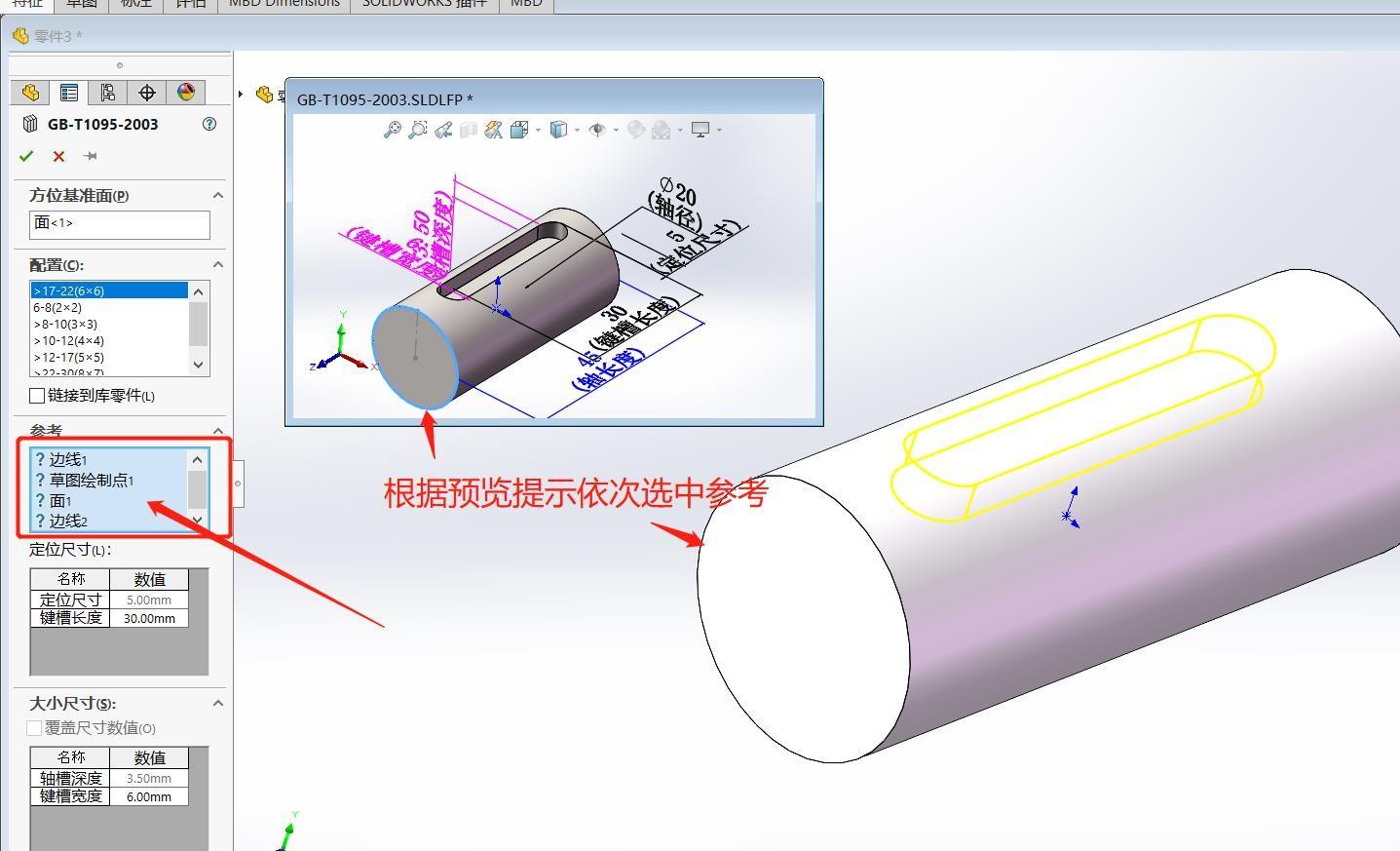

如图15所示，选择完配置规格之后，紧接着选择键槽的 4个放置基准，用以定位。同时弹出“特征”预览窗口以提示用户操作，以蓝色高亮边线提示。按顺序分别选择4个基准，若选择无误，参考中的问号会自动变成对勾，随后确认，发现键槽生成。

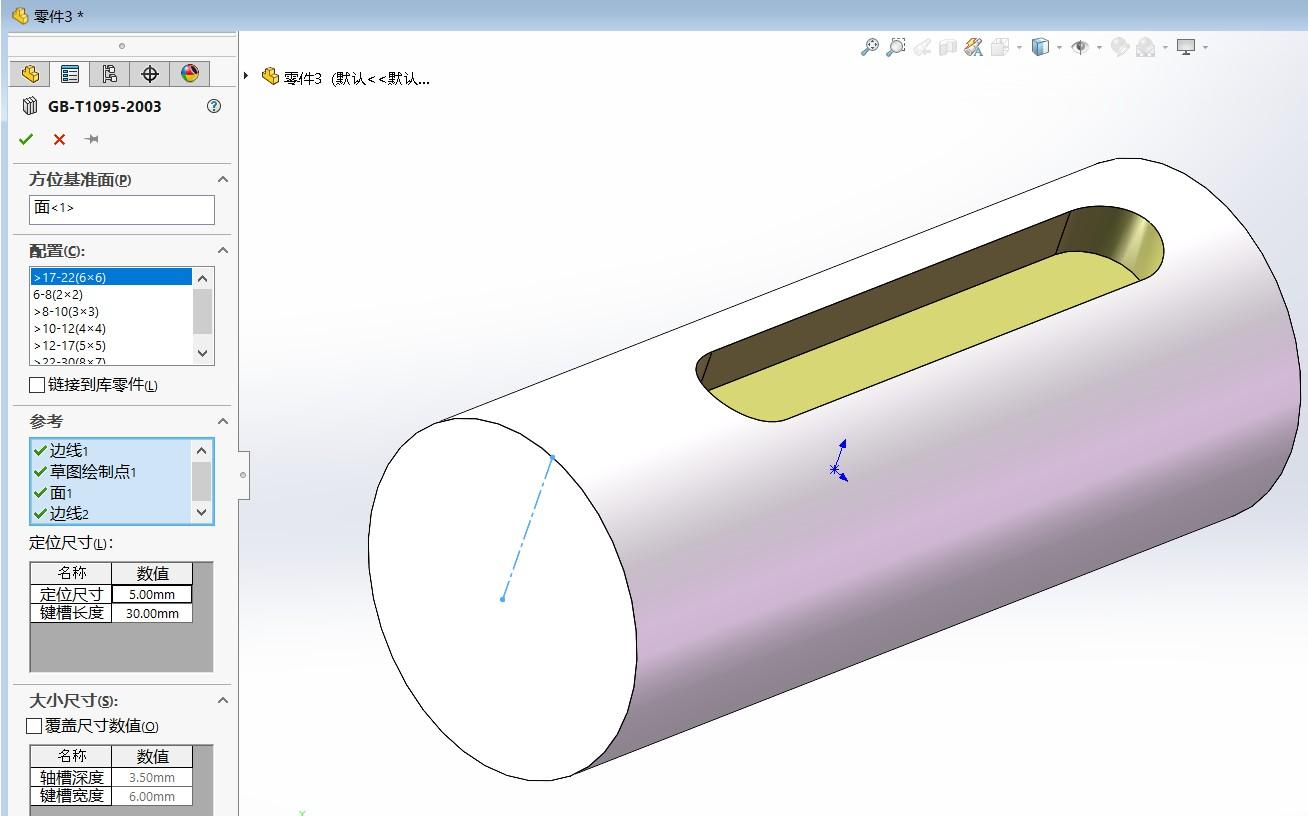

键槽生成之后，若长度和到轴端的尺寸需要修改，可直接点击该尺寸进行修改。
图 14 特征参考选择
图 15 特征尺寸修改
可以预见，在整个机械设计生涯中，对于轴或者毂上面开键槽的情况是非常多的，那么如果掌握了“特征库”技能，那么绘制一个轴的三维模型所用的时间将大大缩短，一分钟一根轴的三维模型就可出炉。而且此特征支持多段轴键槽特征。
把一些常用的标准特征（标准接头，退刀槽，标准的孔等）制作为特征库，极大地提升工作效率，加快产品开发周期，提高企业的竞争力。
