SOLIDWORKS文档属性的选项都差不多，零件和装配体的设置影响一般大家不会太在意，工程图的内容较多，现实中要求的也比较具体，毕竟2D的规范使用了好几十年。

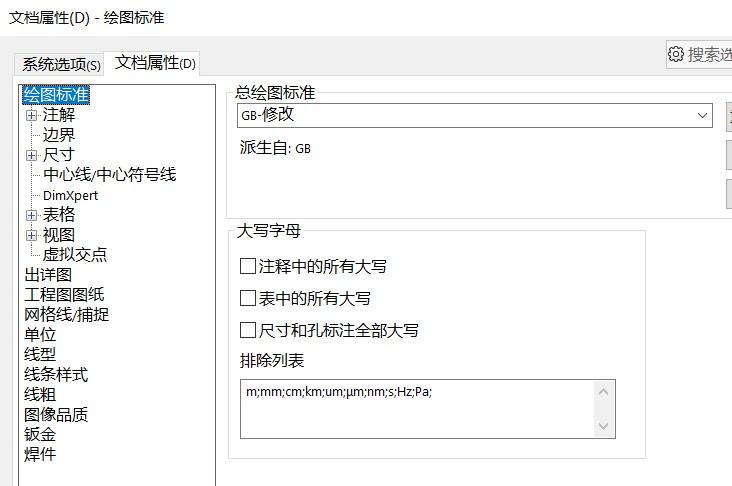

这么繁琐的文档属性设置其实主要就几类内容，首先选择一个绘图标准，比如国标，这根据公司的标准来选，一般公司的绘图标准都是基于某一现成的绘图标准来修改。修改什么？就是字体、尺寸、线条、样式和出详图。下面SOLIDWORKS汉鼎信息科技带大家依次来看看这些设置需要注意些什么。

一、字体

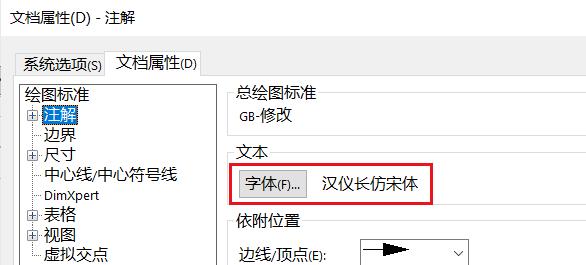

在绘图标准中，基本都是统一的字体，绘图标准的每个子项可以统一该子项的字体。比如注解，在注解项选择字体是长仿宋体，其子项也都会变成长仿宋体，遇到特殊要求把形位公差单独改成黑体；如果哪天注解选项改成了宋体，那么就统一修改为宋体，形位公差也变成宋体，除非你再次单独修改为黑体，好在大部分的标准中，字体是统一的。

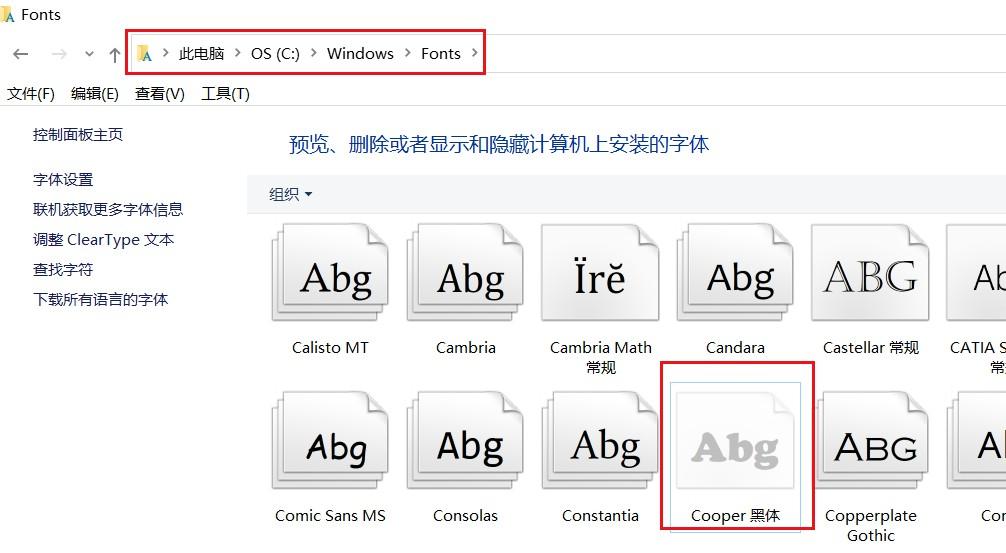

SOLIDWORKS的字体是直接调用Windows的字体库，如果遇到下图这种浅色的字体文件，就是被隐藏的，那么也不会在字体选项中显示出来。如果有什么新的字体，拷贝到该路径就可以直接调用。

如果想要有手写体的字体，也可以用一些字体编辑软件自定义字体，放在字体库里。然后在定义一些签名属性的时候，指定为这个自定义字体，就可以实现自己的手写签名在工程图上，比如经理审批的签字。只是如果其他电脑上如果没有这个字体，那是看不到的，除非把图纸转成PDF。

二、尺寸

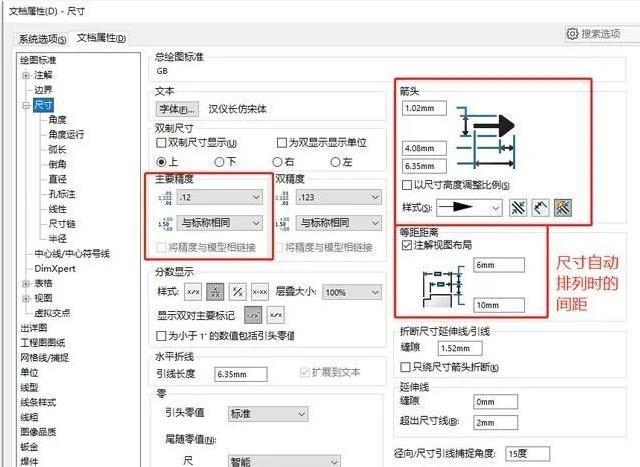

尺寸的设置也与注解类似，主要是尺寸的标注样式、精度控制、单位小数点等。在尺寸主选项中有个【等距距离】的选项，这里如果使用尺寸自动排列，默认就是按照这个距离生成的。

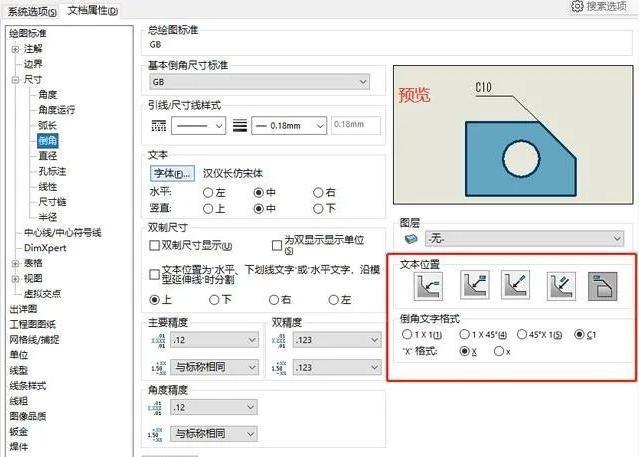

在尺寸子项中包含各种尺寸的详细设置，主要的样式选择，以及尺寸所放置的图层。

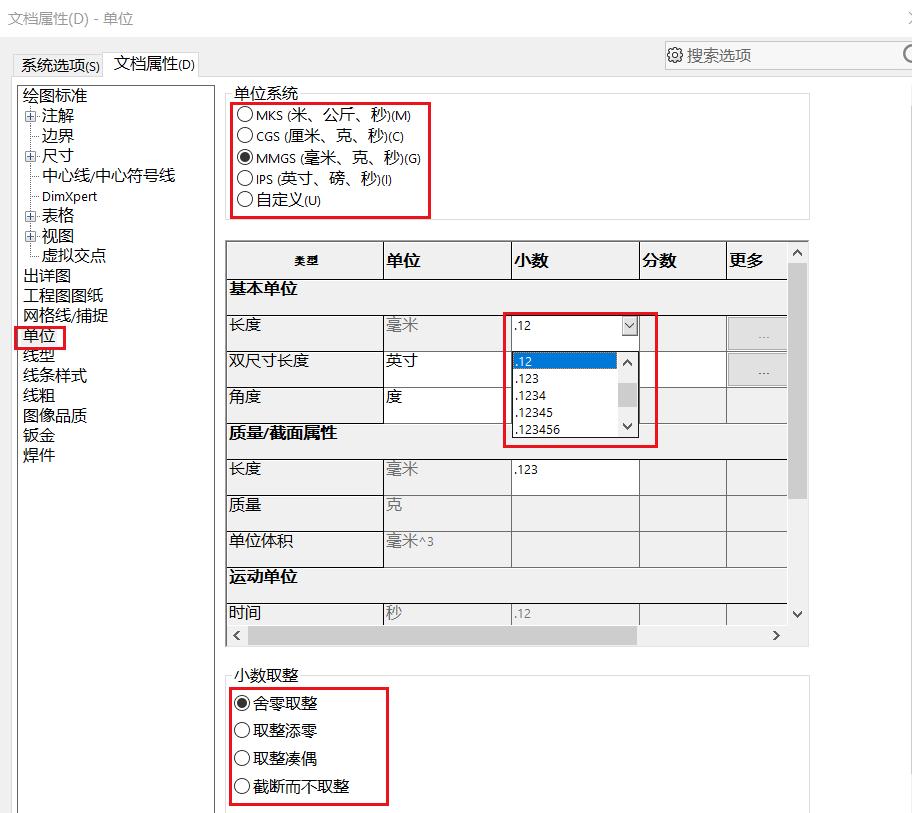

单位和小数点的设置在单位选项里，可以设置默认单位系统，也可以自定义，小数点下拉可以选择最多8位小数点，还有小数取整的4种方式。

三、线条
线条主要应用在模型显示和图层显示上，直接关系到图面的清晰度，根据显示的不同要求要设置不同的粗细与线条样式。

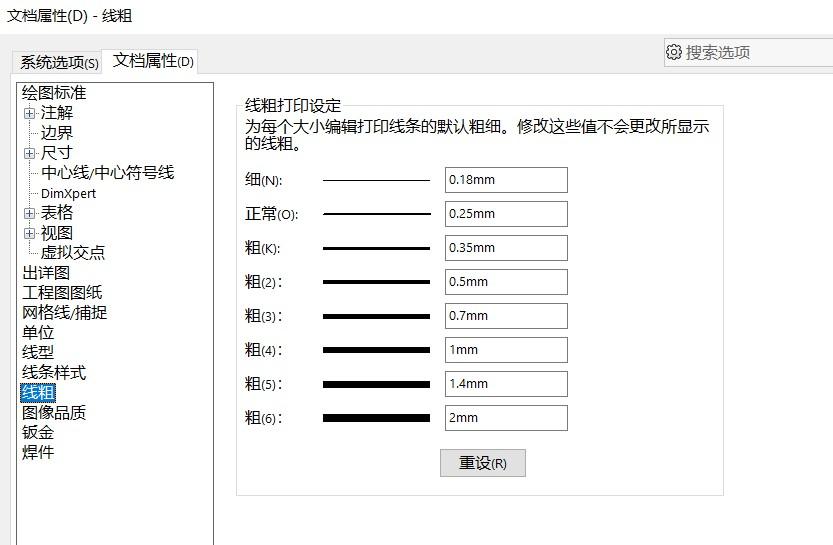

粗细的定义项中，SOLIDWORKS可以定义8种粗细，其实用到比较多的就是细和正常，粗细的定义可以依照国家标准，也可以根据打印的需求定义，如果模型比较复杂，线条较多，一般会定义细一些的线条，依照国标，正常一般是细线的两倍。

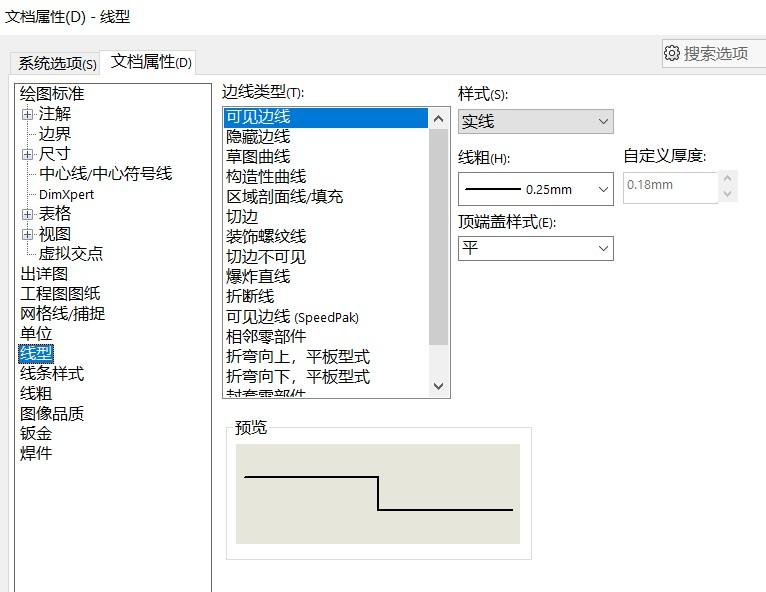

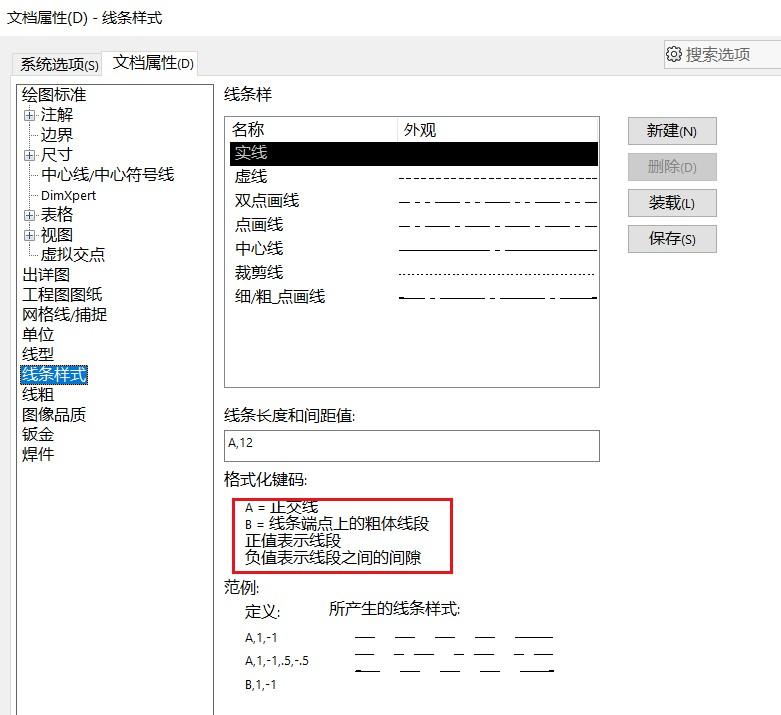

线条样式的定义可以参照说明自定义，这里注意的是数值不代表实际长度，只是相对长度。不过已定义的7种线条已基本满足日常使用。

四、样式

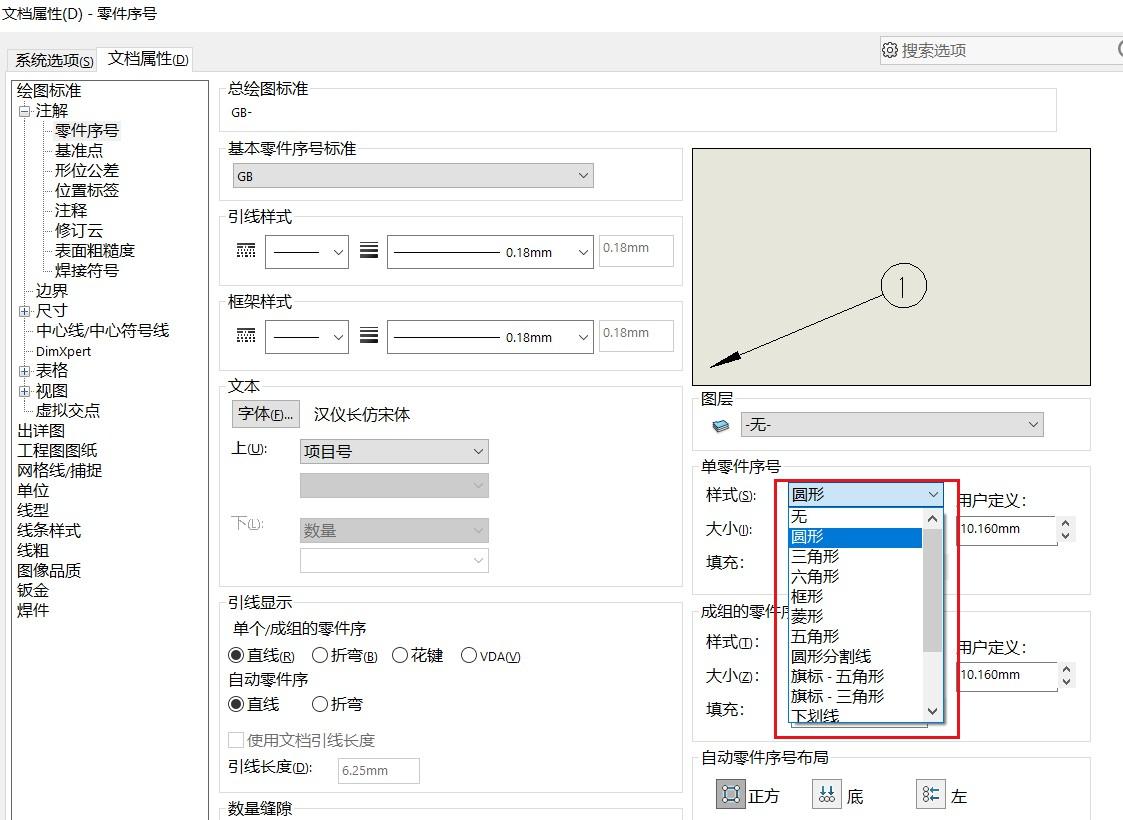

在文档属性中，绘图标准基本每个选项里都有显示样式的默认设置，这些样式也是根据公司的标准定制，在临时有需求变更的时候，可以单独在工程图上修改，以表示不同的信息。比如在标注零件序号的时候，普通的序号用圆形样式，如调用特殊属性如零件图号的时候，可以在工程图上临时选择单个序号修改为方形样式。

五、出详图

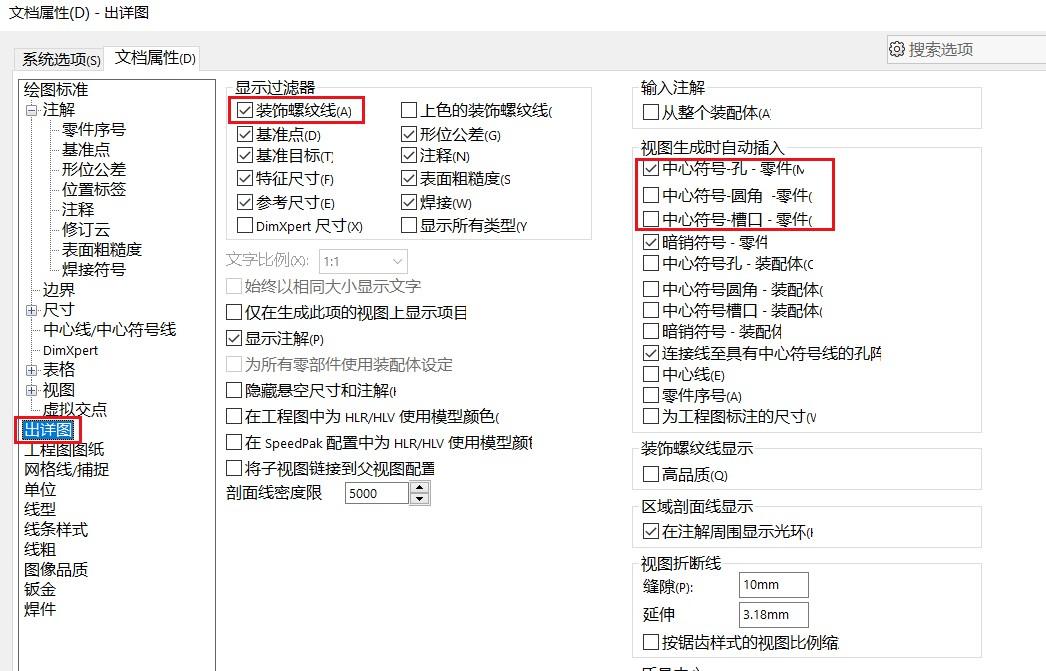

出详图是指在生成工程图视图时，自动生成的信息，这里的选项有些经常有人会询问，比如螺纹经常会遇到没有显示出来，基本上就是这个【装饰螺纹线】的选项没有勾选。出弹簧的螺旋零件的视图时遇到卡住或崩溃的时候，请取消【中心符号】的选项等等。
