在SOLIDWORKS大型装配体建模工作中，零件数量多、结构复杂极易导致软件运行卡顿、配合迟缓、操作延迟，严重影响设计效率。常规的轻化模式、大型装配体模式虽能简化模型、提升运行速度，但面对超大型复杂装配体，优化效果十分有限。而SpeedPak轻量化配置功能是SOLIDWORKS专属的高阶优化工具，可极致精简模型数据、保留核心配合与标注要素，大幅提升大型装配体运行性能。SOLIDWORKS汉鼎信息科技将详细讲解SpeedPak的创建、总装应用及工程图出图的完整实操方法。

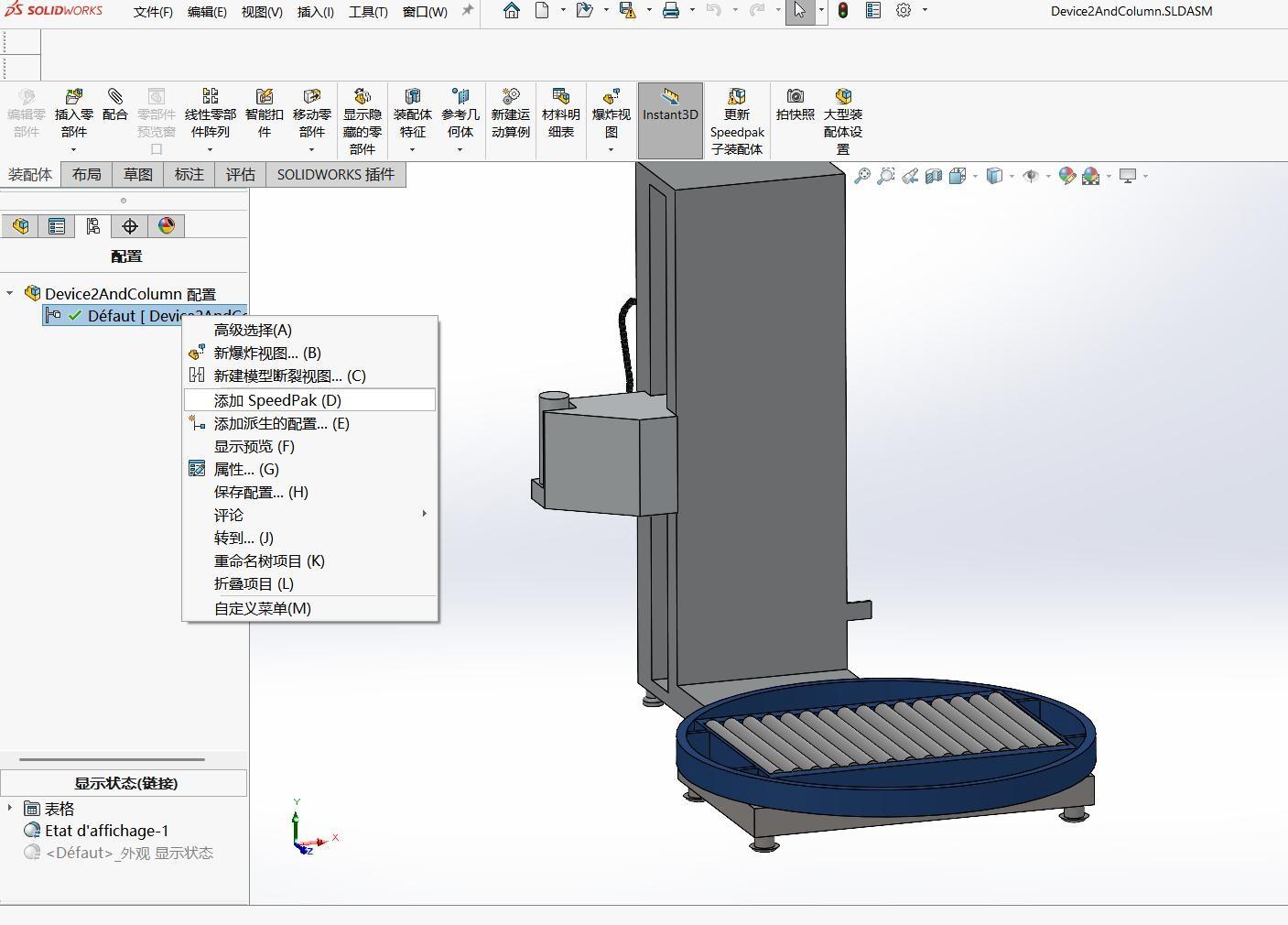

SpeedPak 属于主要配置下方的一种派生配置，需要在配置属性管理器中建立 SpeedPak。右键需要主要配置，选择“添加SpeedPak”。

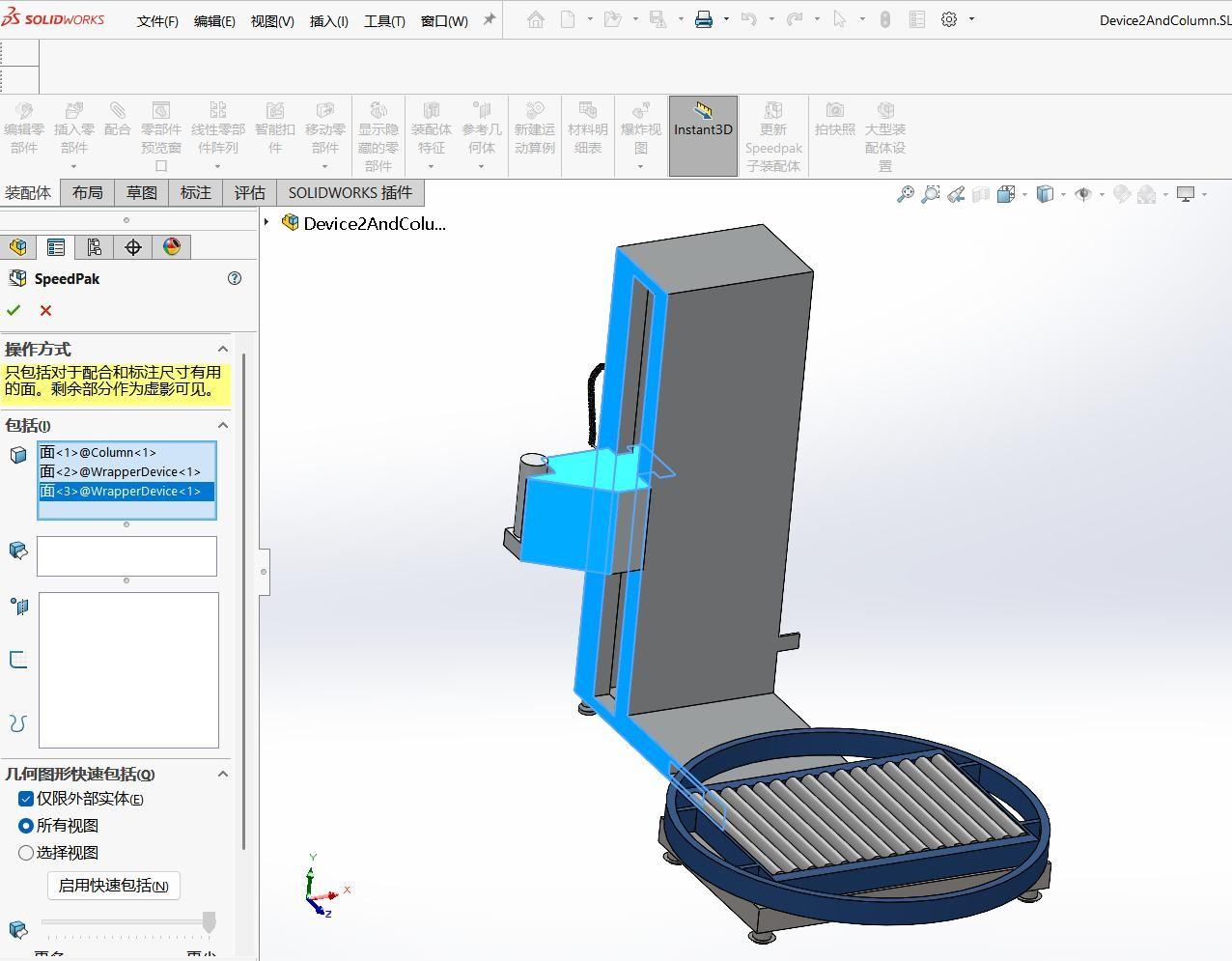

选择需要在总装中配合时使用的面或者实体。也可以添加作为参考的基准面、基准轴、草图和曲线等。这些部分不会被SpeedPak 轻化，在导入到总装时可以被正常导入和使用。

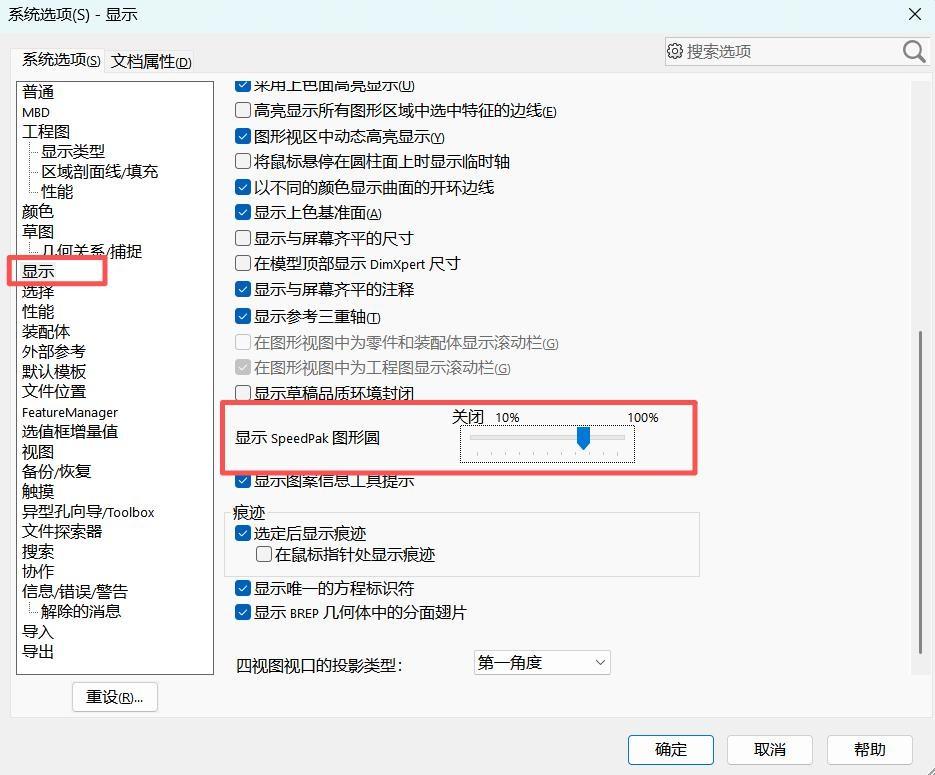

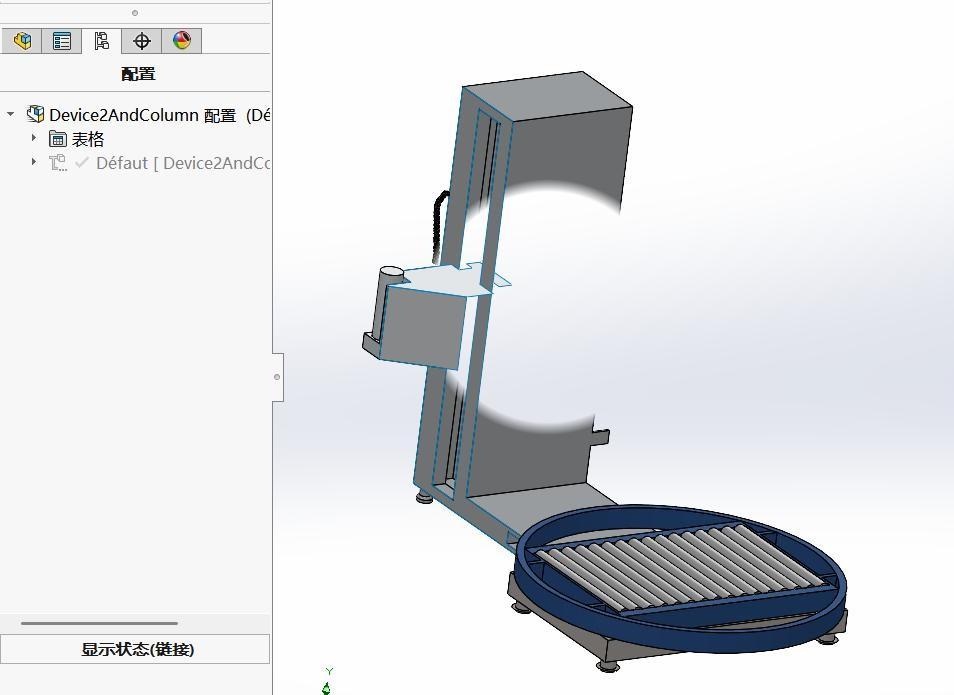

产生幻影图像，未选择的部分会被 SpeedPak 圆圈遮盖。

二、在总装中插入SpeedPak装配体

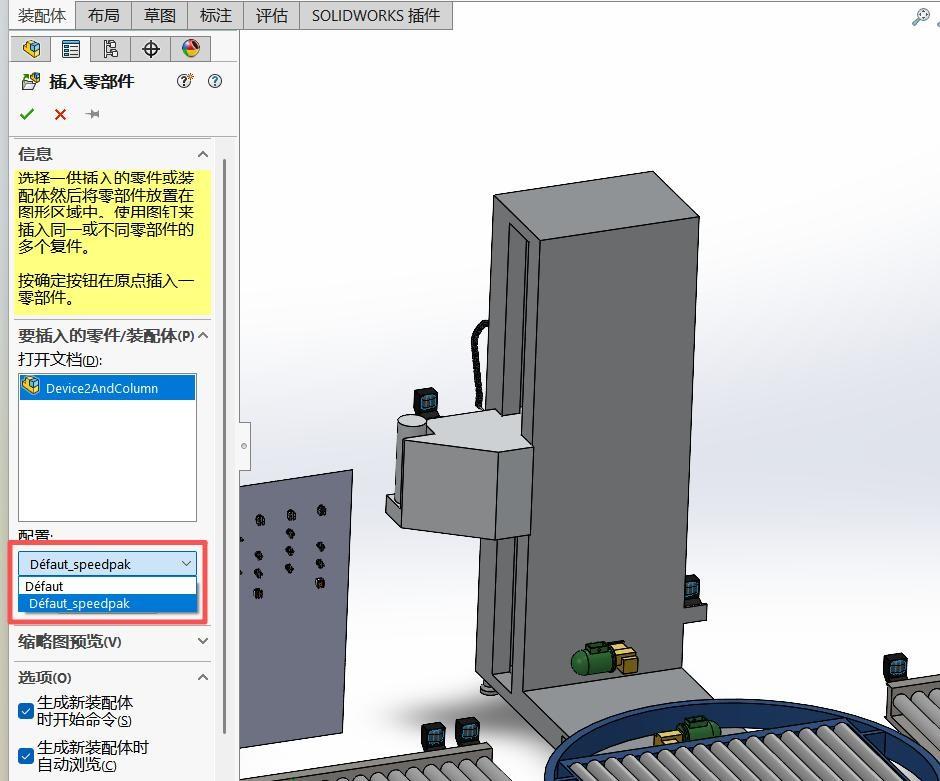

将子装配体插入总装时，选择“SpeedPak”配置。（总装配体也可以使用大型装配体模式打开）

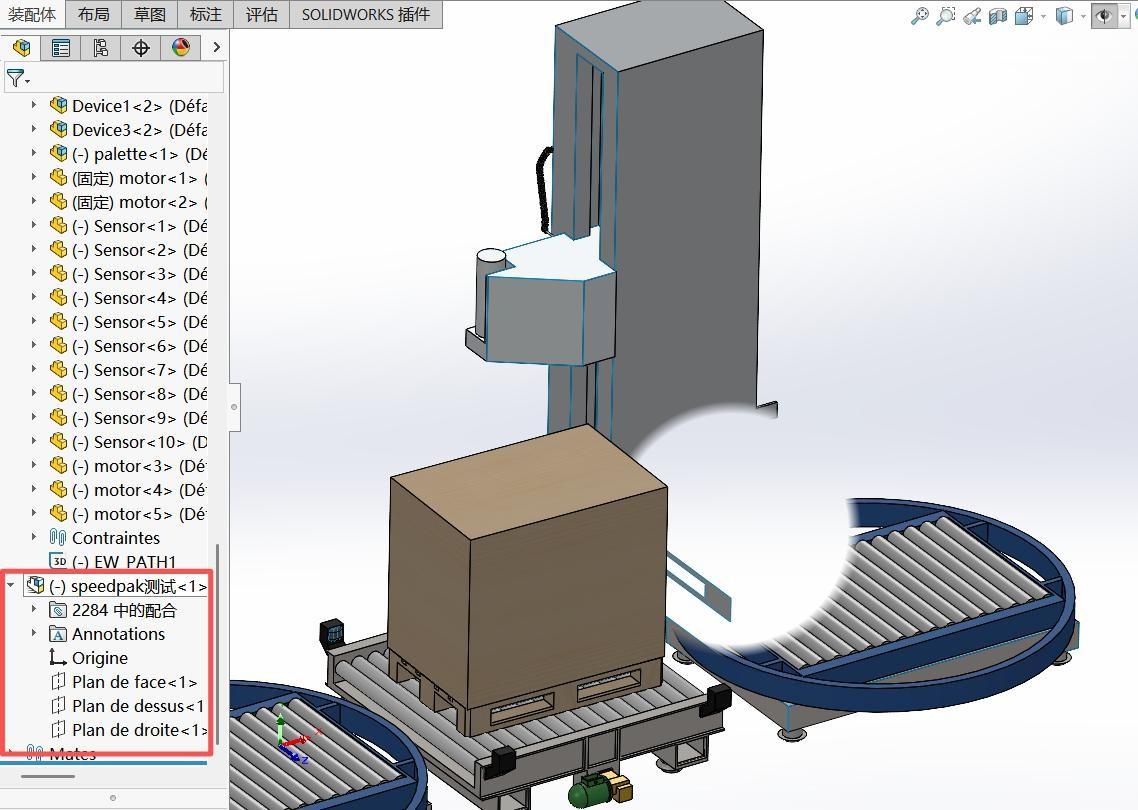

由于SpeedPak 对子装配简化度非常高，插入到总装中导入的信息非常少。插入子装配体和进行配合的速度都非常快。使用SpeedPak 快速完成配合。

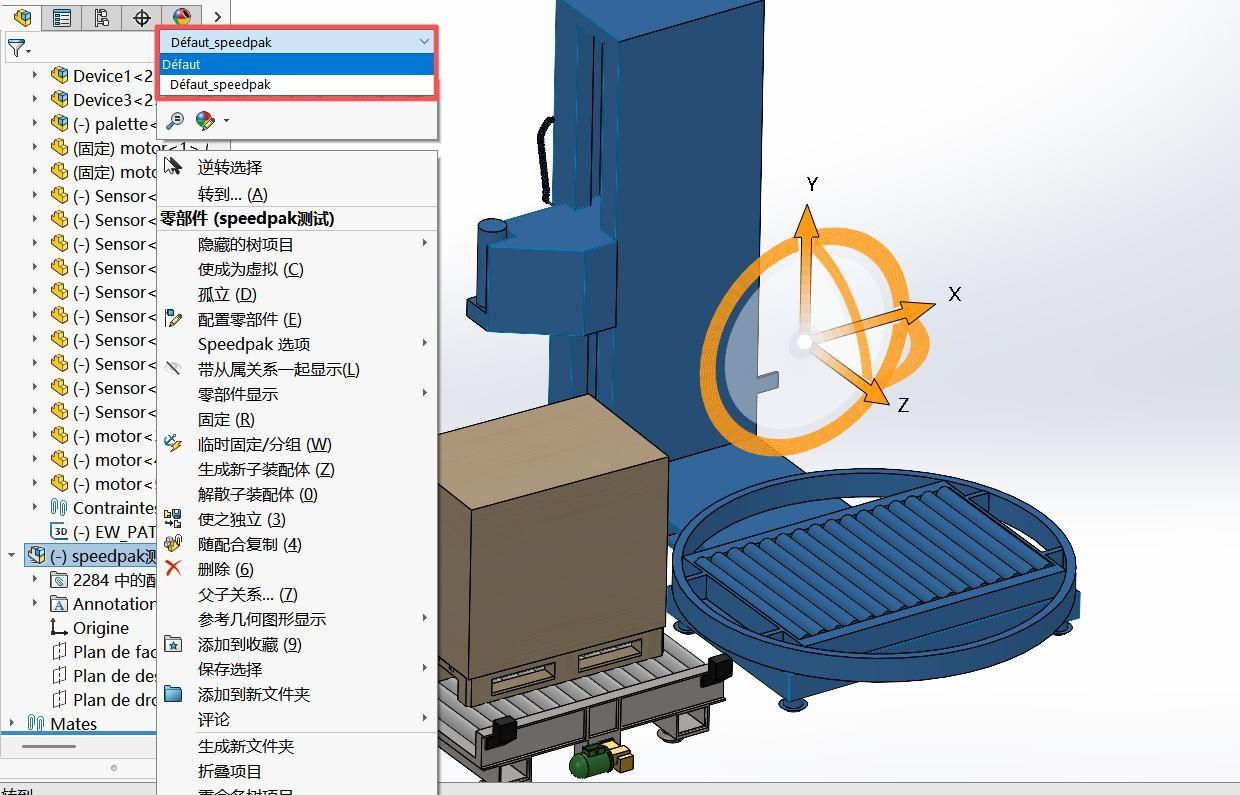

SpeedPak 支持快速转换为普通配置。配合完成后需要设计变更时，可以直接切换SpeedPak 配置到普通配置。

Speedpak 可以有效的增加大型装配体的处理性能。从Speedpak 配置也可快速切换到普通配置，有设计变更的需求可以直接切换配置。

三、SpeedPak 在工程图中的应用

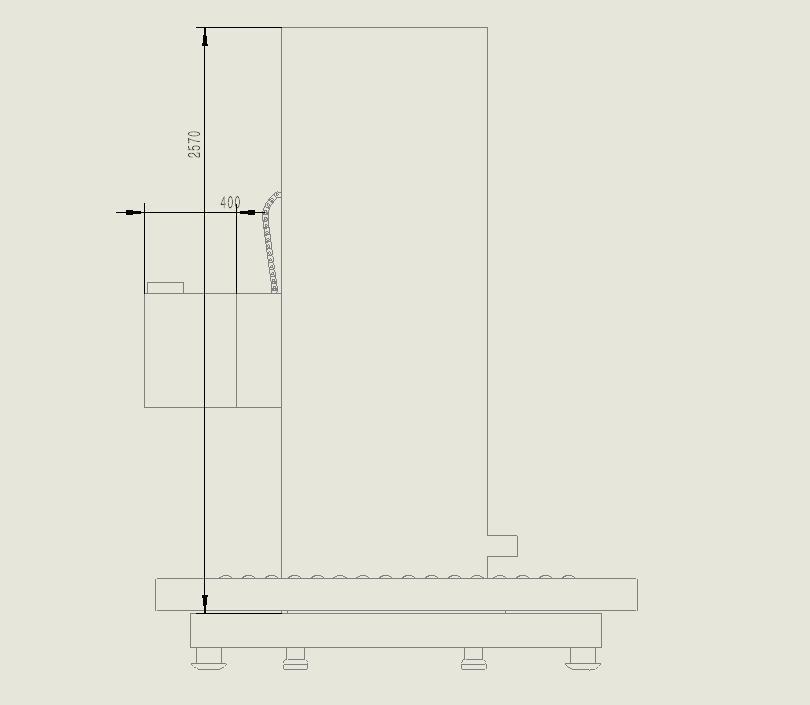

SpeedPak 由于是轻量化的图形，在工程图出图时可以快速产生视图。但可以只对SpeedPak 中包括的边线标记尺寸。未包括在 SpeedPak 中边线不可标记。

使用SpeedPak 产生工程图，需要工程师预设好装配体标注尺寸的方案，在建立SpeedPak 的时候保留工程图标注尺寸时需要使用的面或者实体。如果工程图上标注的尺寸较为复杂，也可以采取切换视图配置的方式，在需要的视图上切换为普通的配置进行标注。（使用 speedpak 配置的模型视图会以灰色线条显示）

综上，SpeedPak是SOLIDWORKS优化大型复杂装配体的核心实用功能，相比传统轻化模式，轻量化效果更强、运行效率更高，兼顾模型流畅操作与后期设计修改、工程图出图需求。熟练掌握SpeedPak配置创建、总装配合、工程图应用技巧，可彻底解决超大型装配体卡顿、操作卡顿、出图缓慢等问题，在不影响设计精度与修改需求的前提下，显著提升大型模型的建模、装配与出图整体工作效率。
