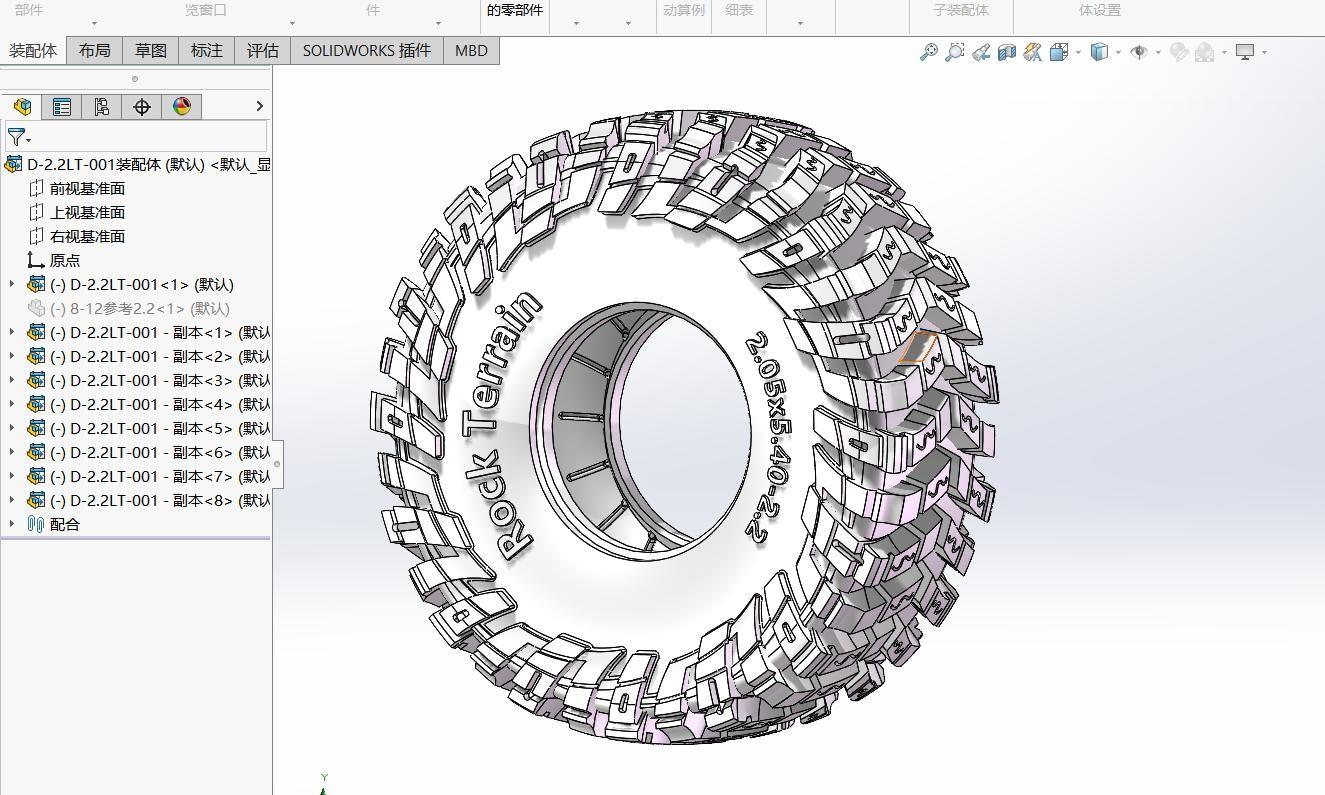

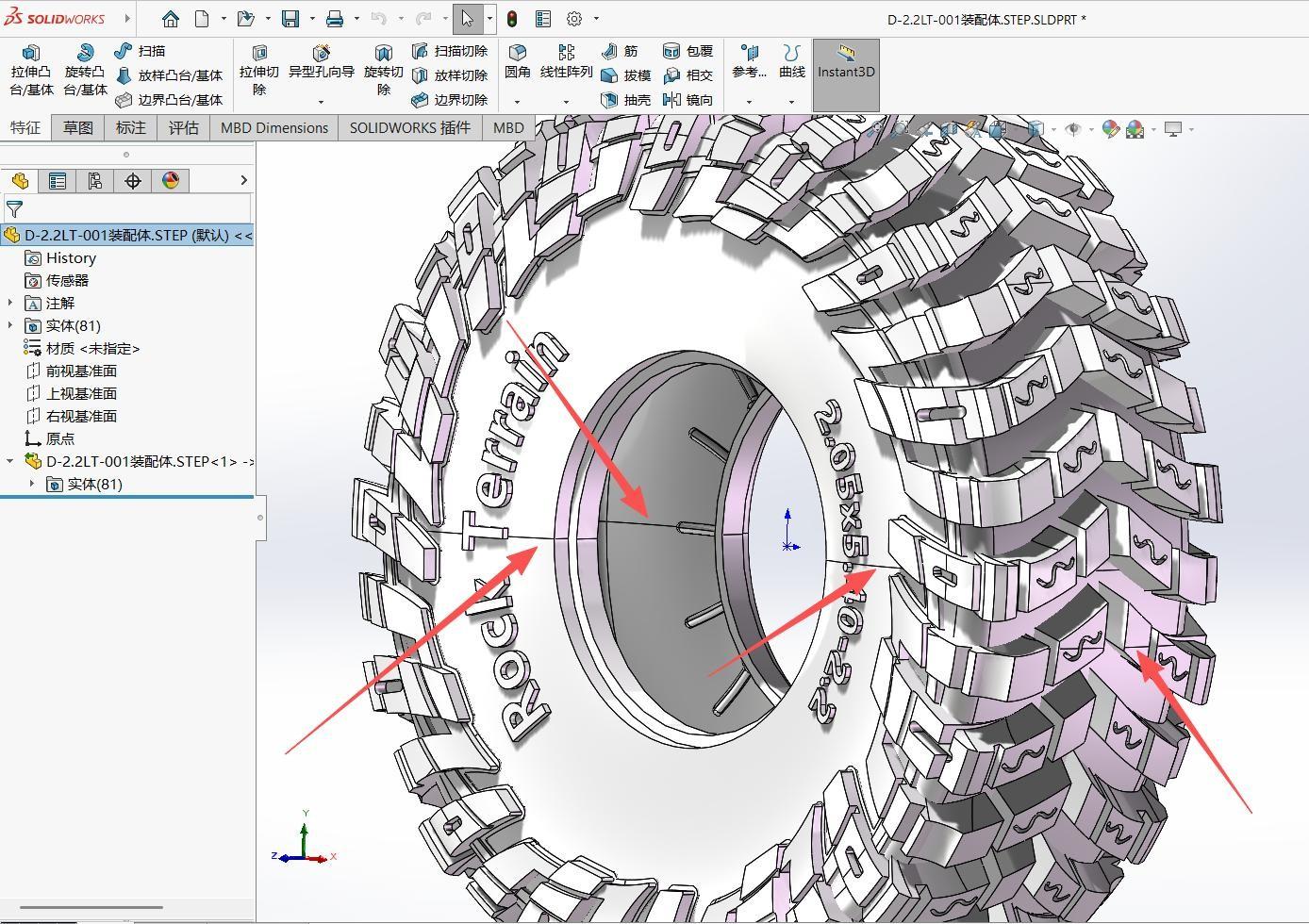

很多设计师在使用SOLIDWORKS将模型导出为STEP通用格式时，经常遇到导出后模型多出原本没有的线条、碎边线、分割线等异常情况。这类多余线条并非模型本身自带，会导致模型观感杂乱、对接审核出错、后续二次编辑麻烦，严重影响模型交付质量。该问题大多是STEP导出参数冗余、附加配置数据带出多余图元导致，无需修复模型，只需调整导出设置即可彻底解决。下面SOLIDWORKS汉鼎信息科技分享完整标准处理步骤。

SOLIDWORKS 将模型导成STEP后出现模型原本没有的线条，请参考以下处理方法：

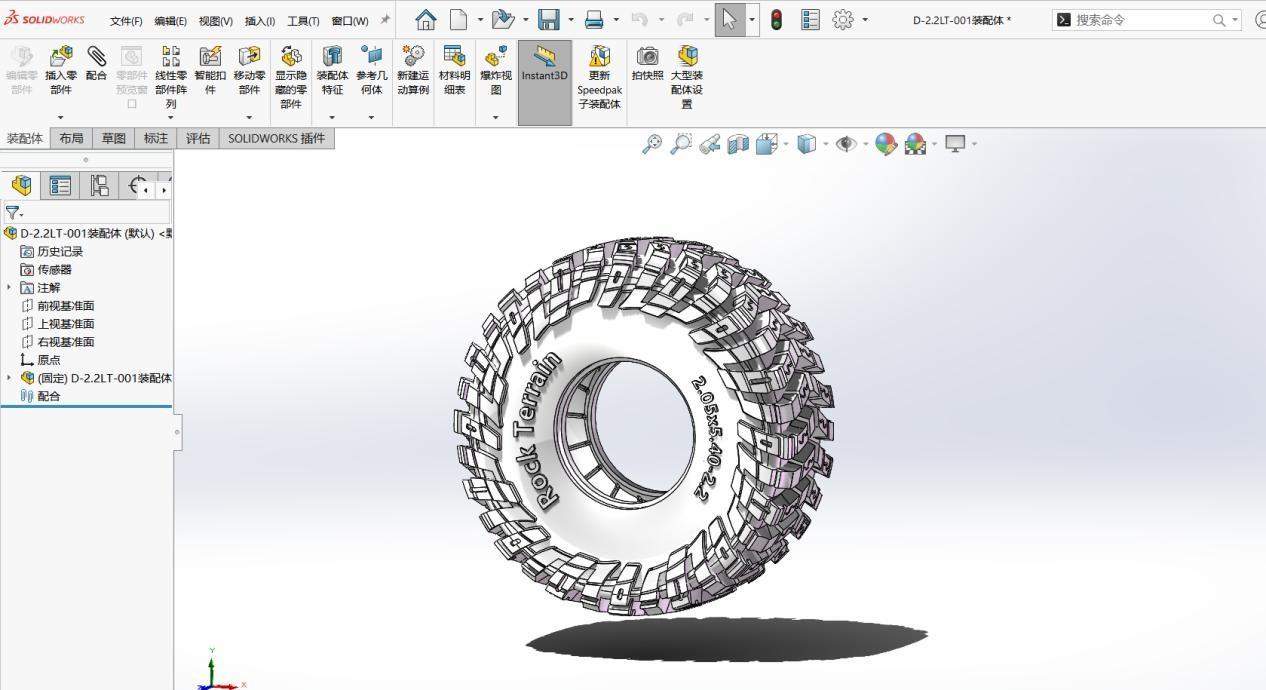

1.打开需要导出的SOLIDWORKS零件或装配体模型，确认模型无报错、几何体完整；

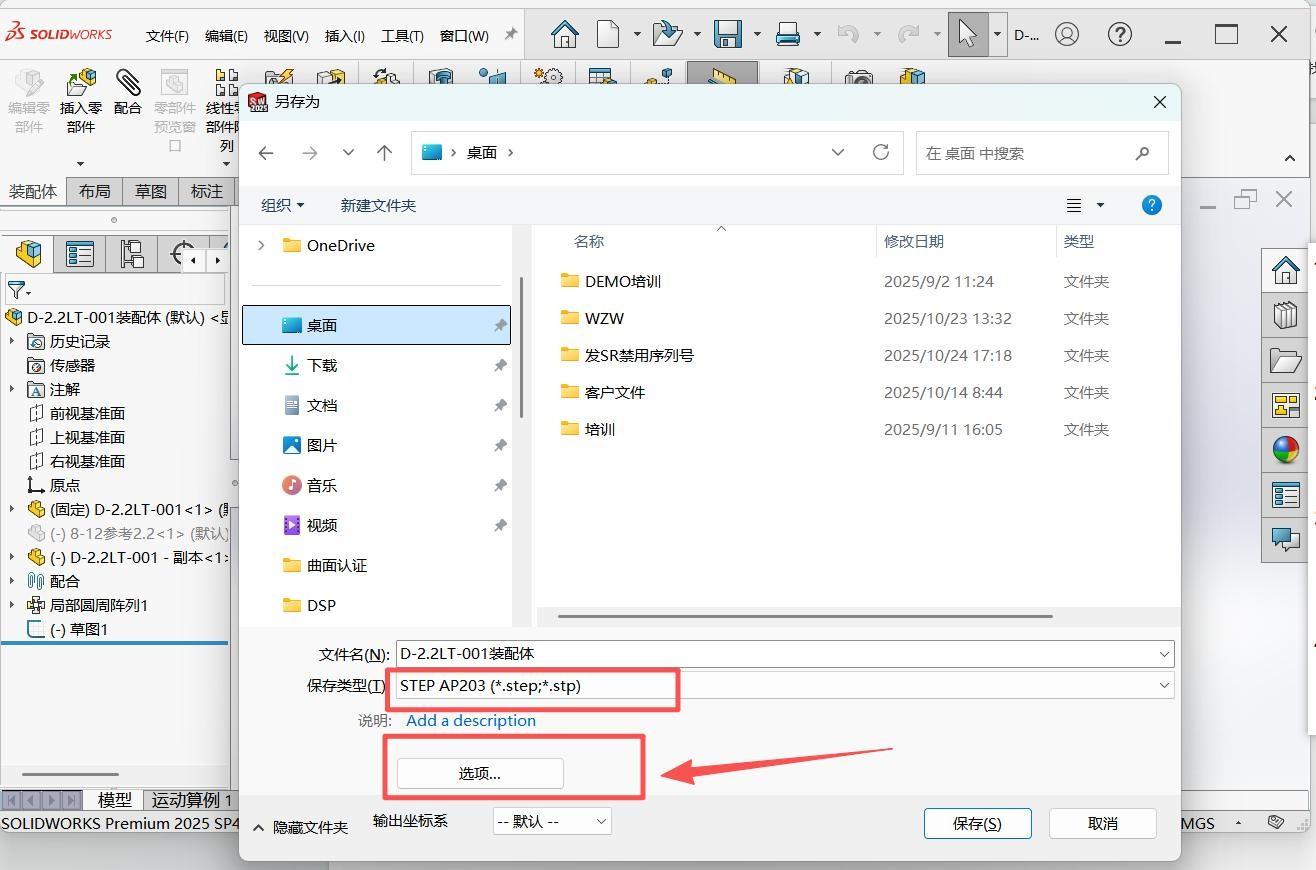

2.点击顶部菜单栏【文件】—【另存为】，在保存类型中选择STEP格式（*.step；*.stp）；

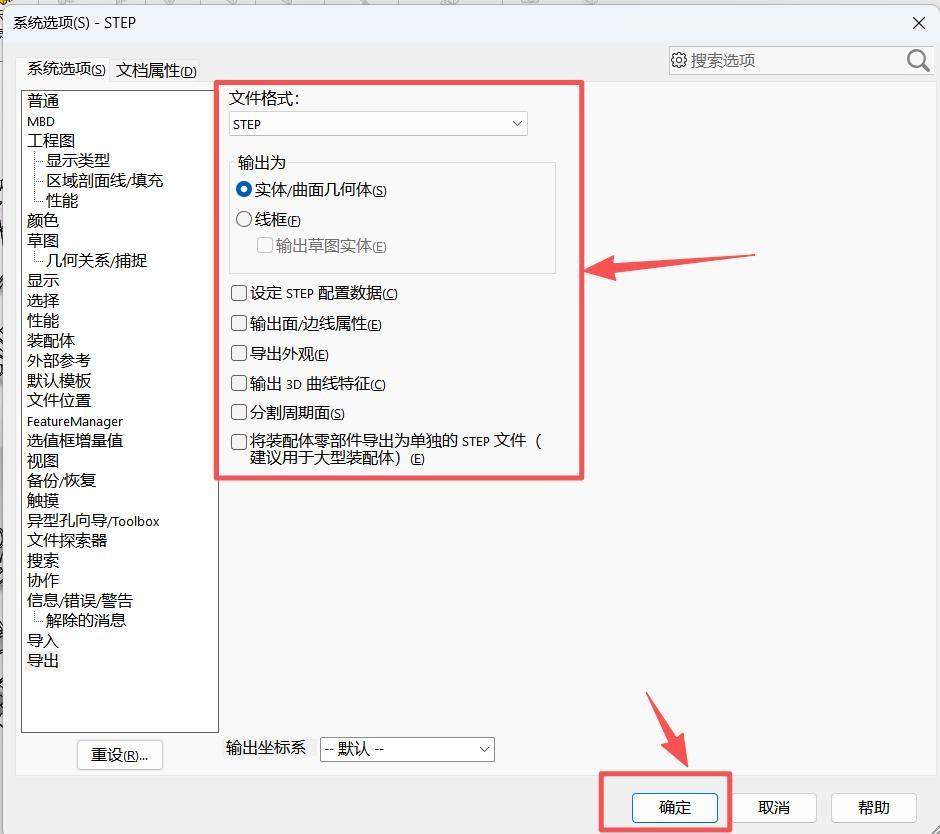

3.点击保存窗口中的【选项】按钮，进入STEP输出设置界面；
4.在输出选项中，取消勾选“设定STEP配置数据”、输出草图图元、输出基准特征等多余附加选项；
5.输出类型仅选择实体/曲面几何体，只保留模型核心结构数据，过滤多余辅助线条；
6.设置完成后点击【确定】，正常保存导出STEP文件即可。

通过精简STEP导出参数，只保留模型实体曲面核心数据，关闭各类附加配置与辅助图元输出，能够彻底杜绝导出后生成多余线条的问题。该方法无需修改模型结构、无需修复几何体，操作简单高效，可有效保证STEP模型干净整洁、和原模型一致，满足对外交付、跨软件协作、客户审核等各类使用场景。
