在 SOLIDWORKS 标准化制图工作中，自定义属性卡与工程图模板是实现图纸自动填充图号、材质、数量、审核信息的核心工具。很多企业建模出图仍手动填写标题栏信息，效率低、易出错，无法统一图纸规范。掌握SOLIDWORKS 属性卡制作与工程图模板属性链接全套流程，可实现三维模型自定义属性一键同步到工程图标题栏，大幅标准化图纸输出。SOLIDWORKS汉鼎信息科技将分成两大模块，图文完整讲解属性卡搭建、控件使用、模板属性关联与模板加载配置全步骤。

一、属性卡制作

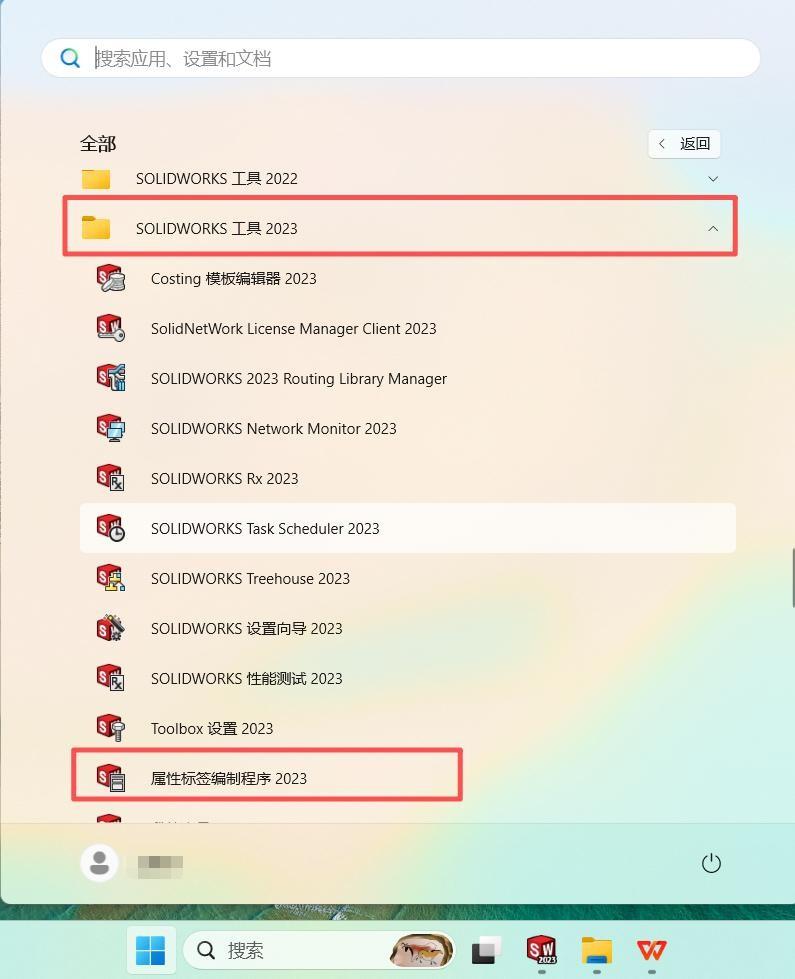

1.在电脑“开始”里打开“属性标签编制程序 20XX”（20XX 对应安装的 SW 版本）

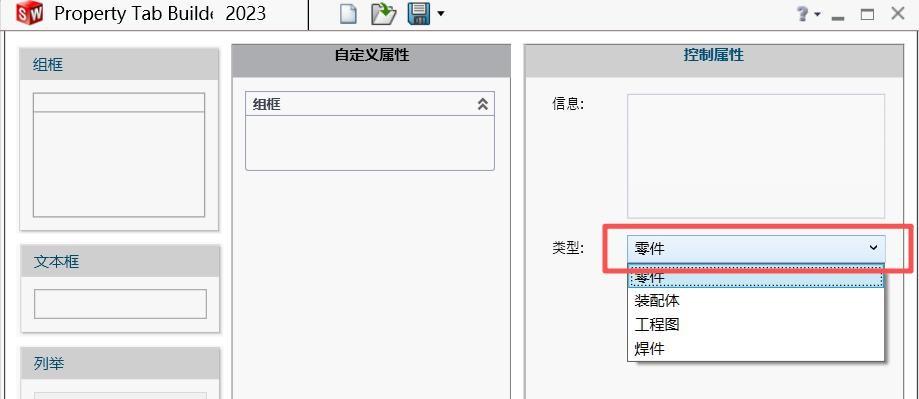

2.选择属性卡类型

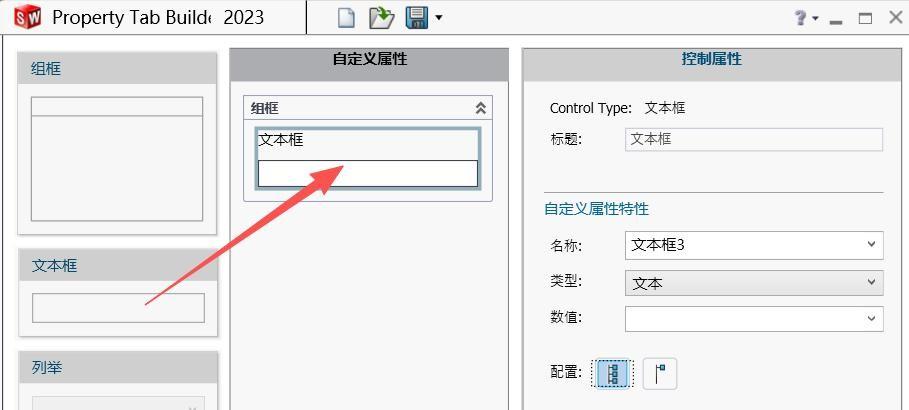

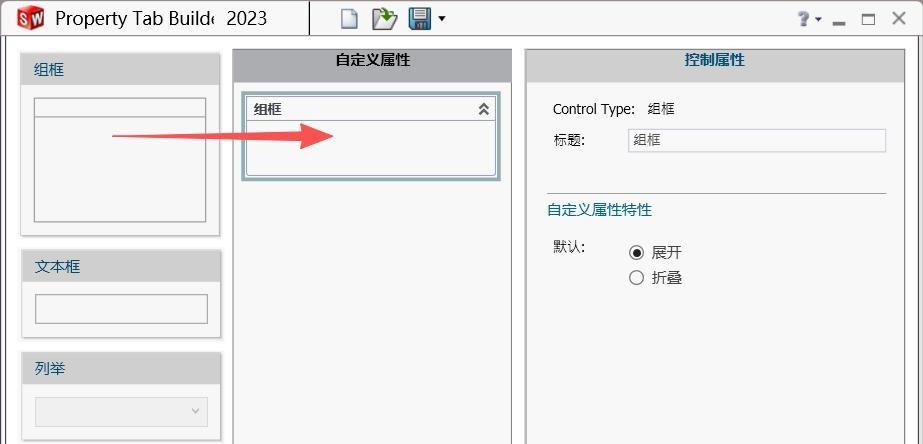

3.从左边工具箱把需要的工具拖到组框里

a.组框:用于对相关的控件进行分组，起到逻辑上的归类和界面布局整理的作用。

b.文本框:允许用户输入文本类型的信息，比如零件的名称、描述等文字内容，用于定义模型的相关属性。

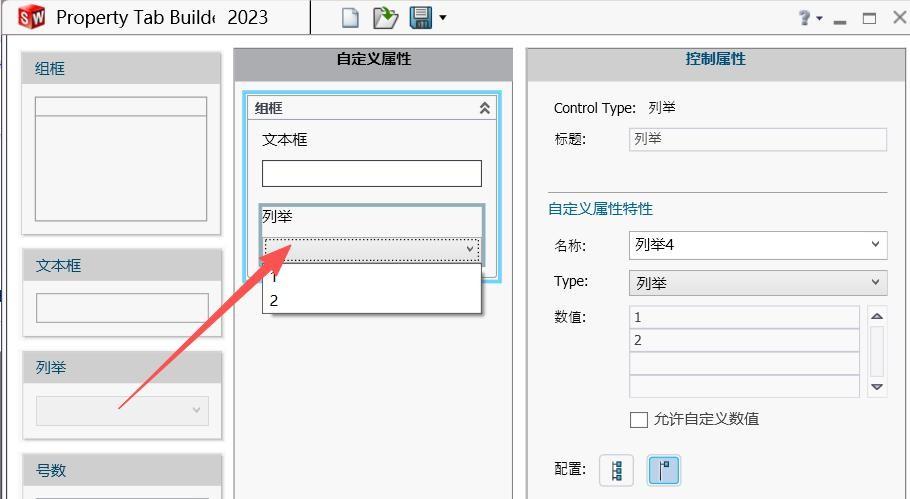

c.列举：提供一个下拉列表，可以从预先设置好的多个选项中选择其中一个，常用于有固定选项范围的属性设置，如材料类型、表面处理方式等。

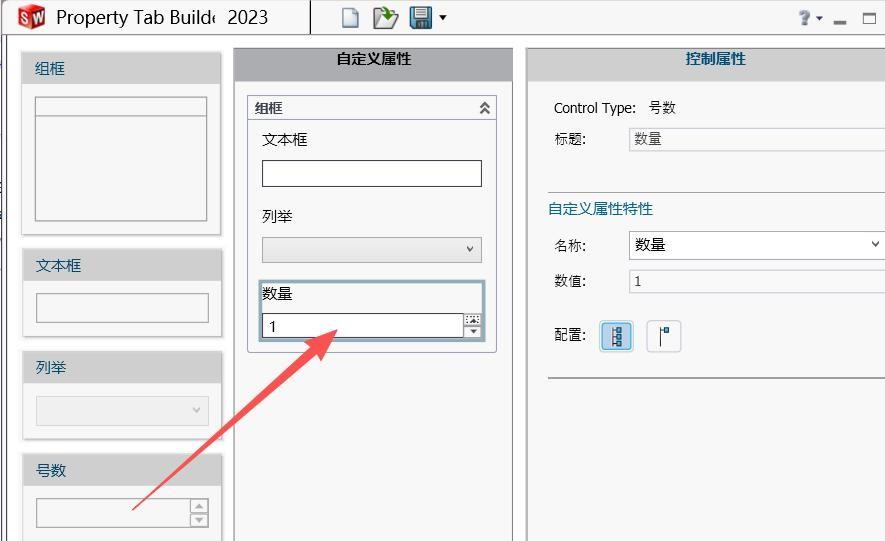

d.号数:主要用于输入或选择数值类的信息，像尺寸数值、数量等，方便对模型的定量属性进行设置。

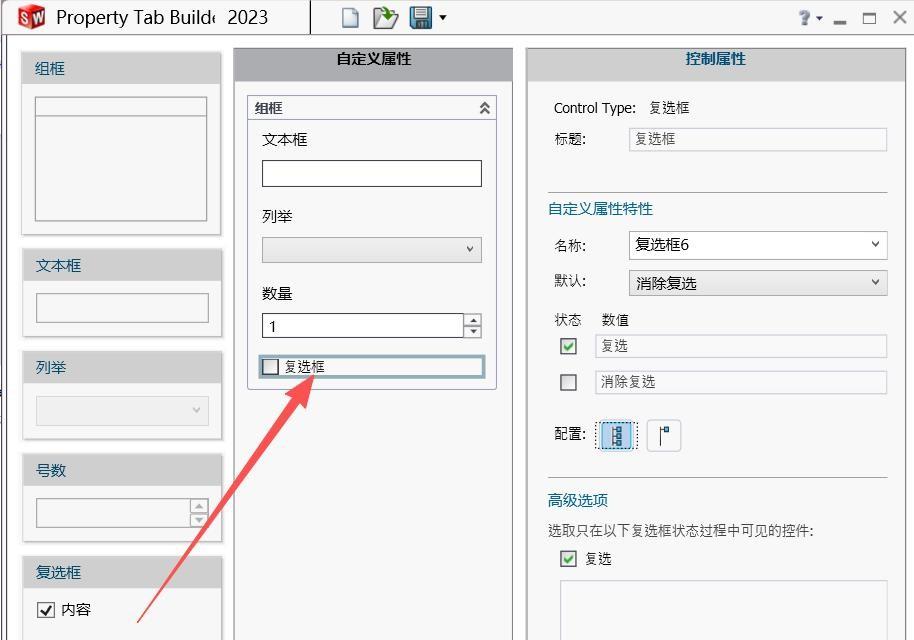

e.复选框:是一个可以勾选或取消勾选的控件，用于表示某个属性是否启用或存在，例如是否需要进行某项操作等，“内容”是该复选框相关的标识信息。

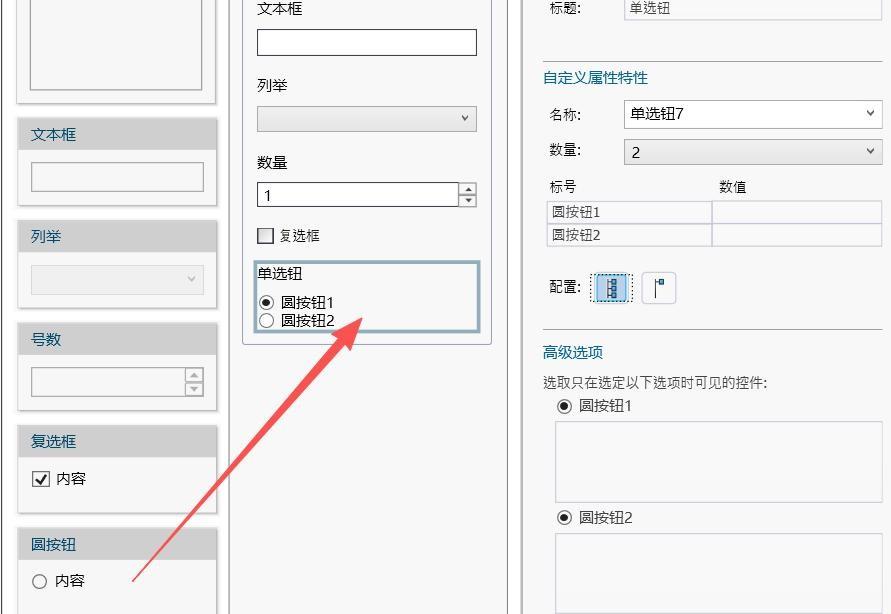

f.圆按钮:属于单选按钮，在一组圆按钮中，只能选择其中一个，用于在几个互斥的选项中确定一个，"内容”是该圆按钮对应的选项标识。

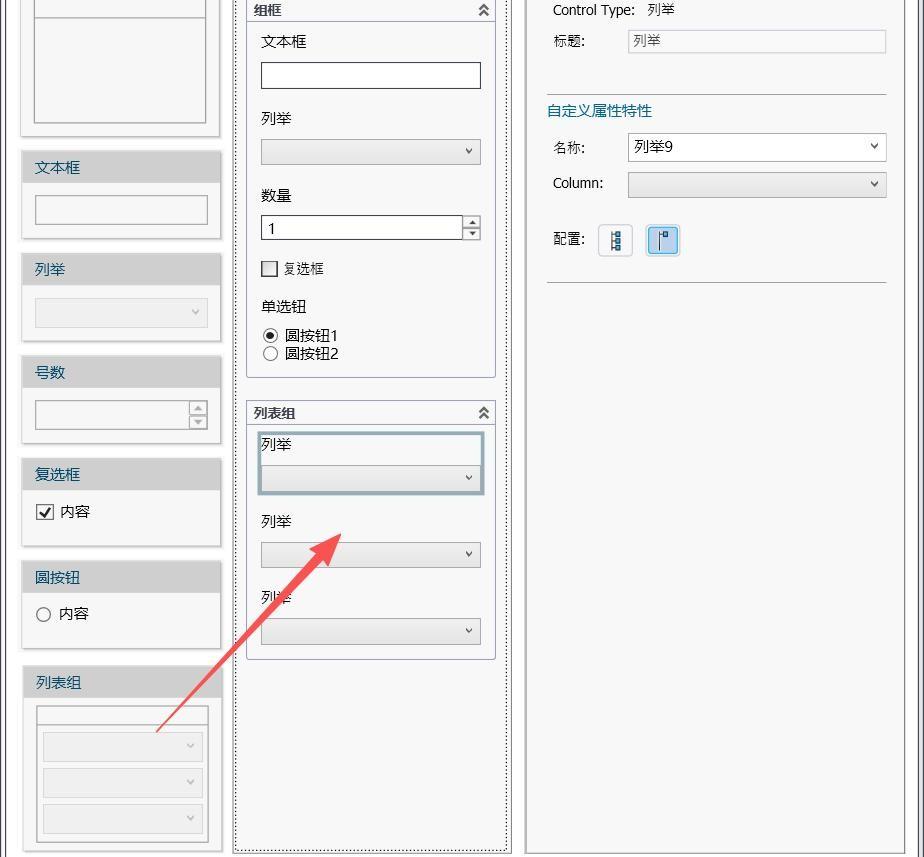

g.列表组:可以包含多个列表类的控件，用于集中管理多个相关的列表选项，方便对一组具有关联的属性进行选择和设置。

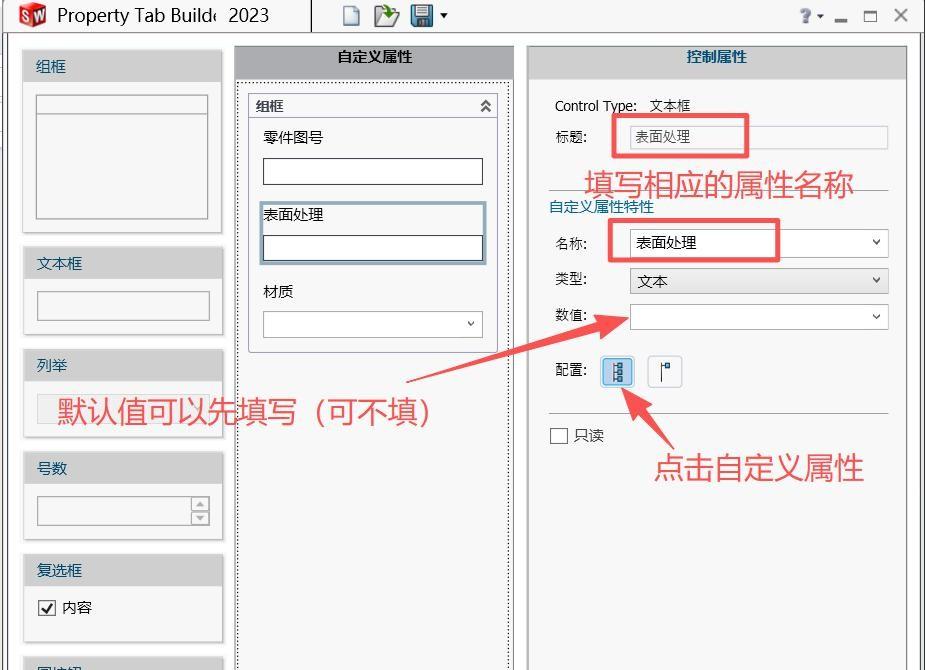

4.编辑自己想要的属性框

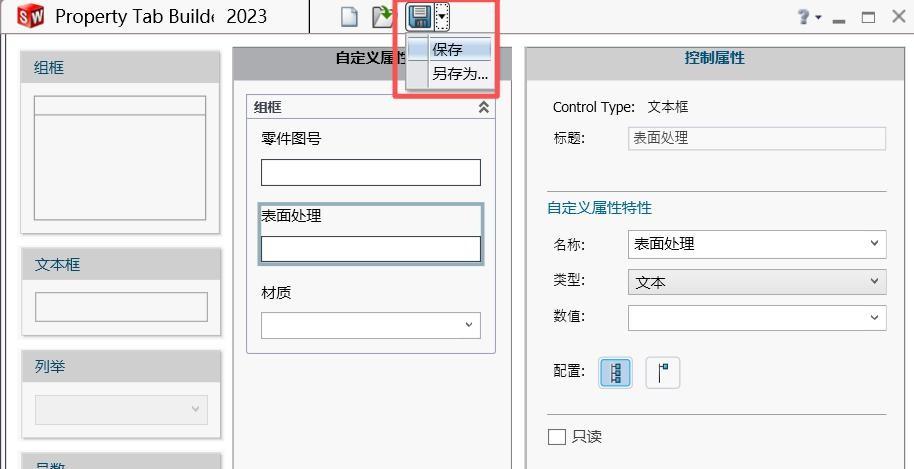

5.编辑好后保存到自己想要的位置

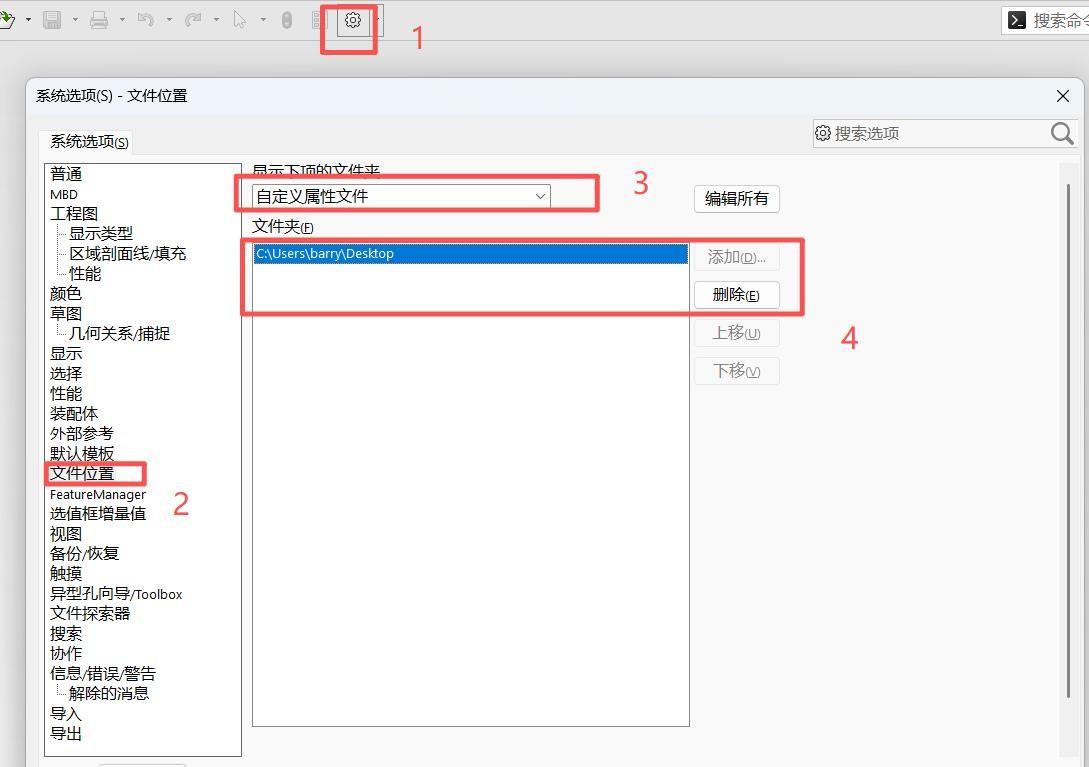

6.添加属性卡所在的文件夹位置（这里的文件夹路径是唯一的，要先删掉原来的才能添加）

7.将软件自带的属性全删掉

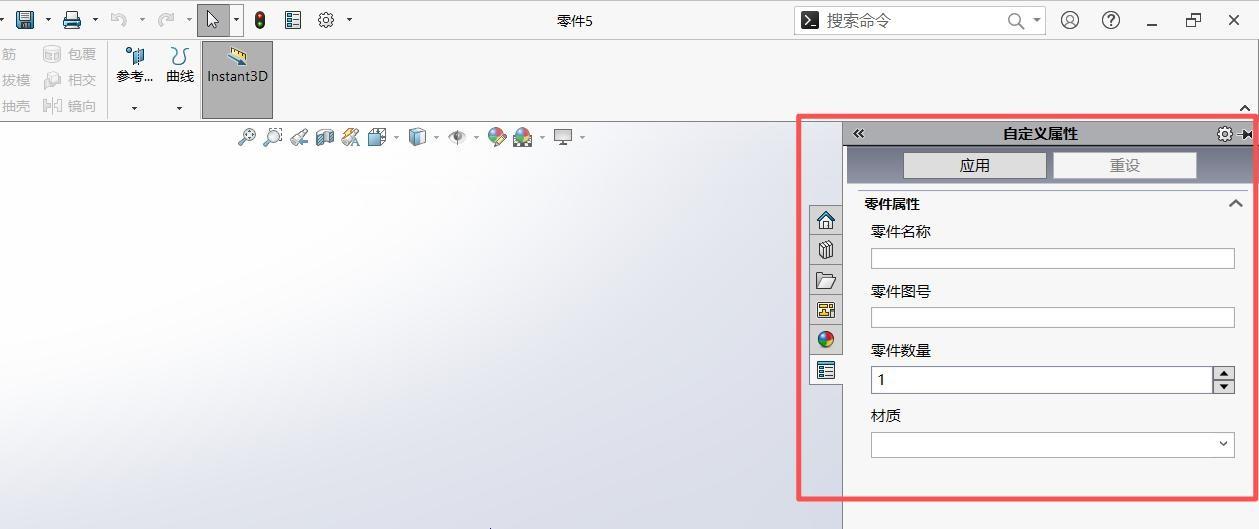

8.属性卡就算做好了，填写完信息记得点击应用进行保存

二、工程图模板属性链接

1.任意新建一个三维模型

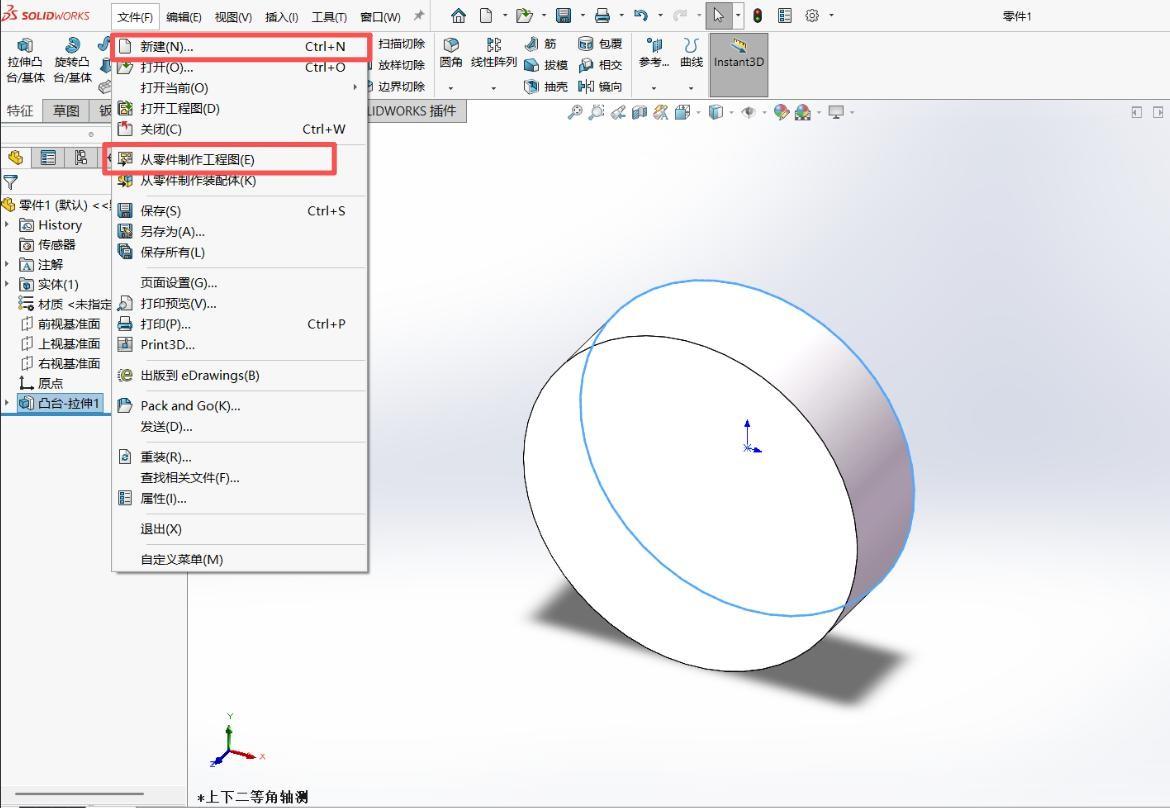

2.保存模型，并打开工程图（点击“新建”或者“从零件制作工程图”），然后选择已有的模板或者空白模板。

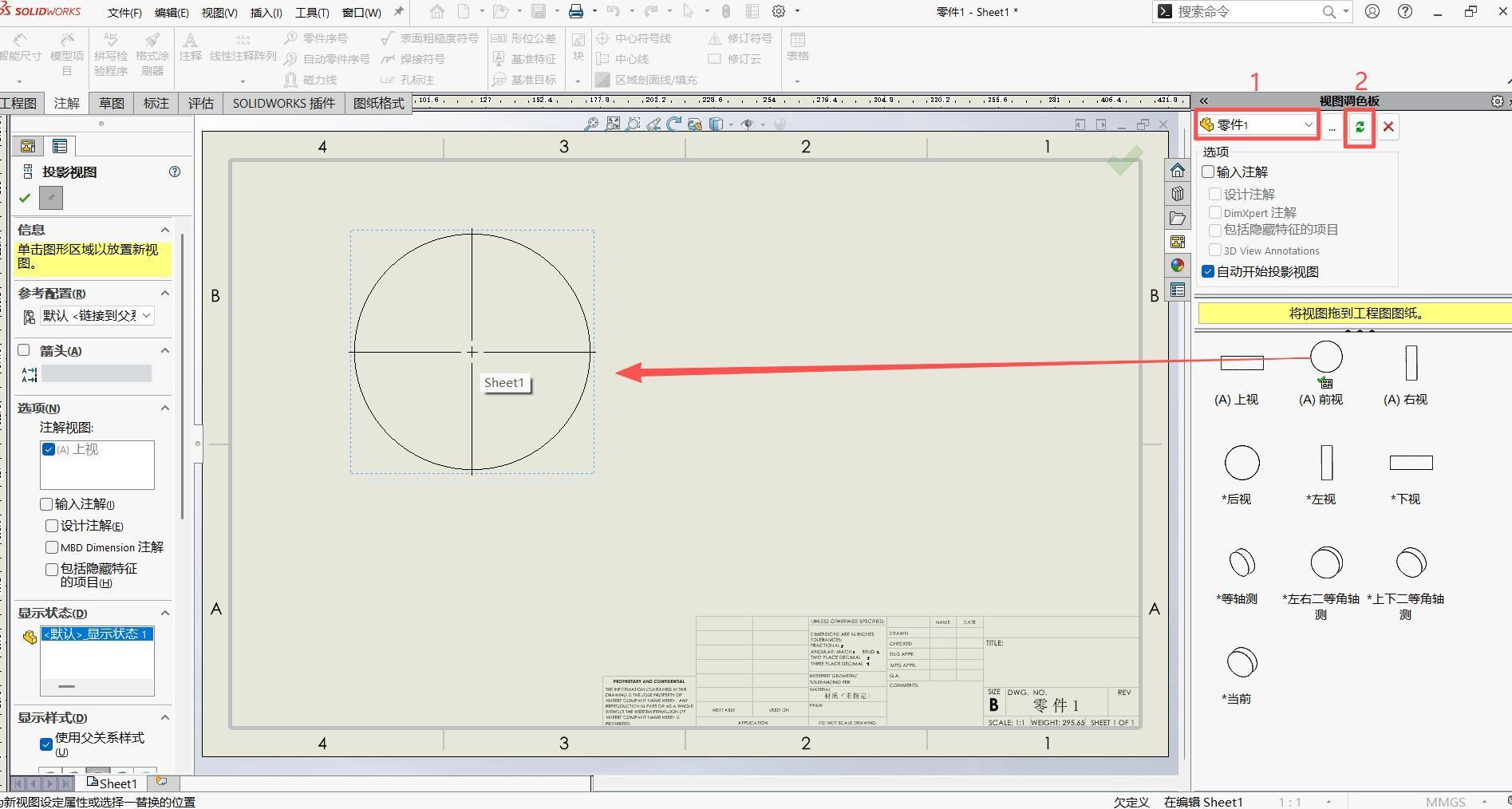

3.从视图调色板中将模型视图拖动到绘图区域（此时零件图和工程图通过模型完成链接）。如果视图调色板空白没有视图，可以从上方下拉菜单（1）中选择刚刚新建的模型，并点击（2）更新，模型视图就会更新出来。

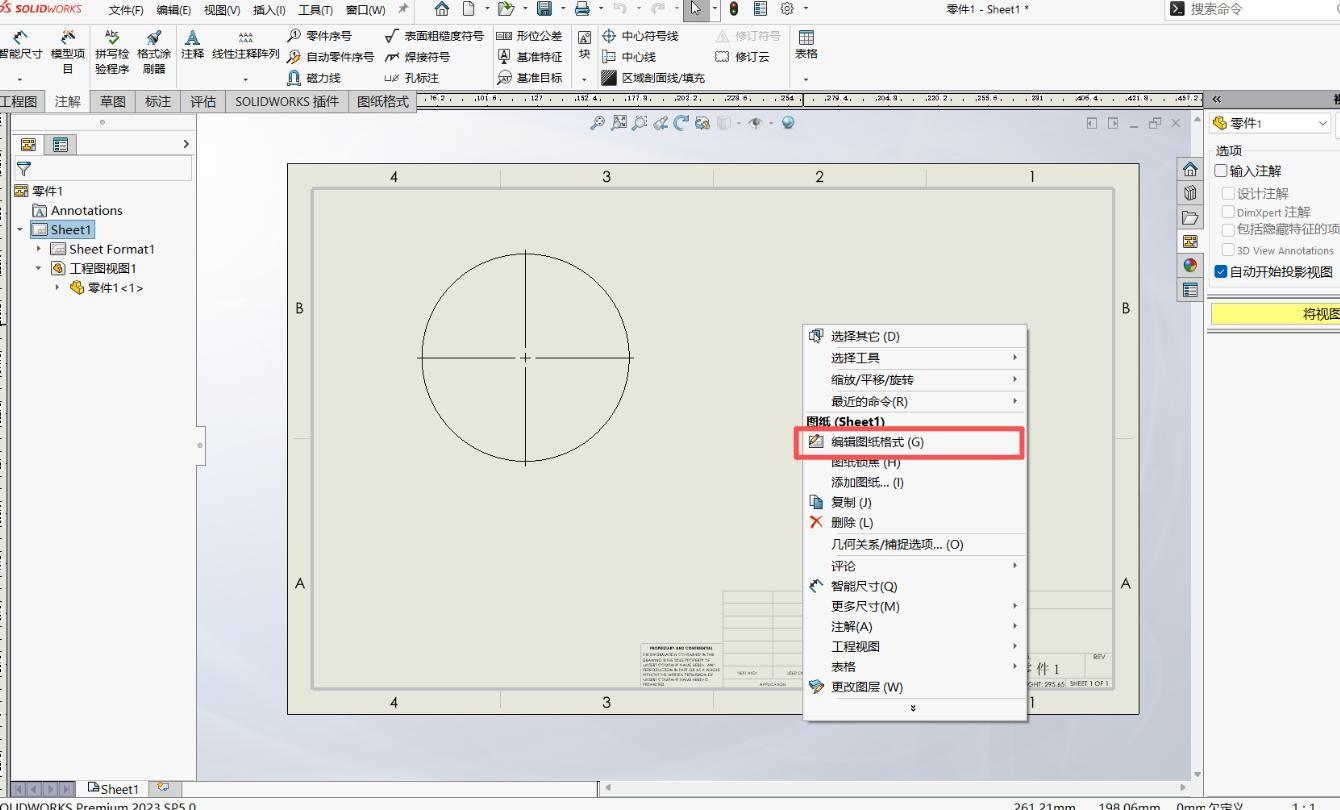

4.右击空白区域，点击“编辑图纸格式”，开始制作工程图模板。

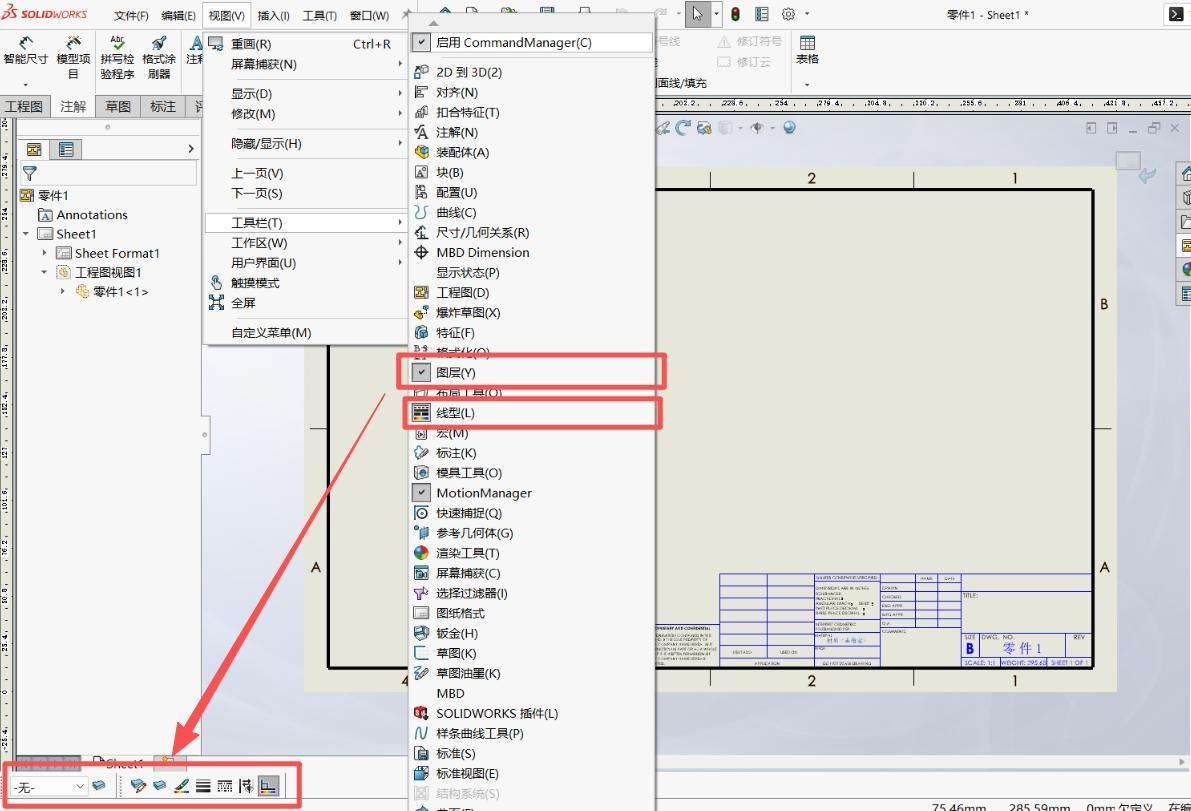

5.图层和线型可以从视图/工具栏里调出来

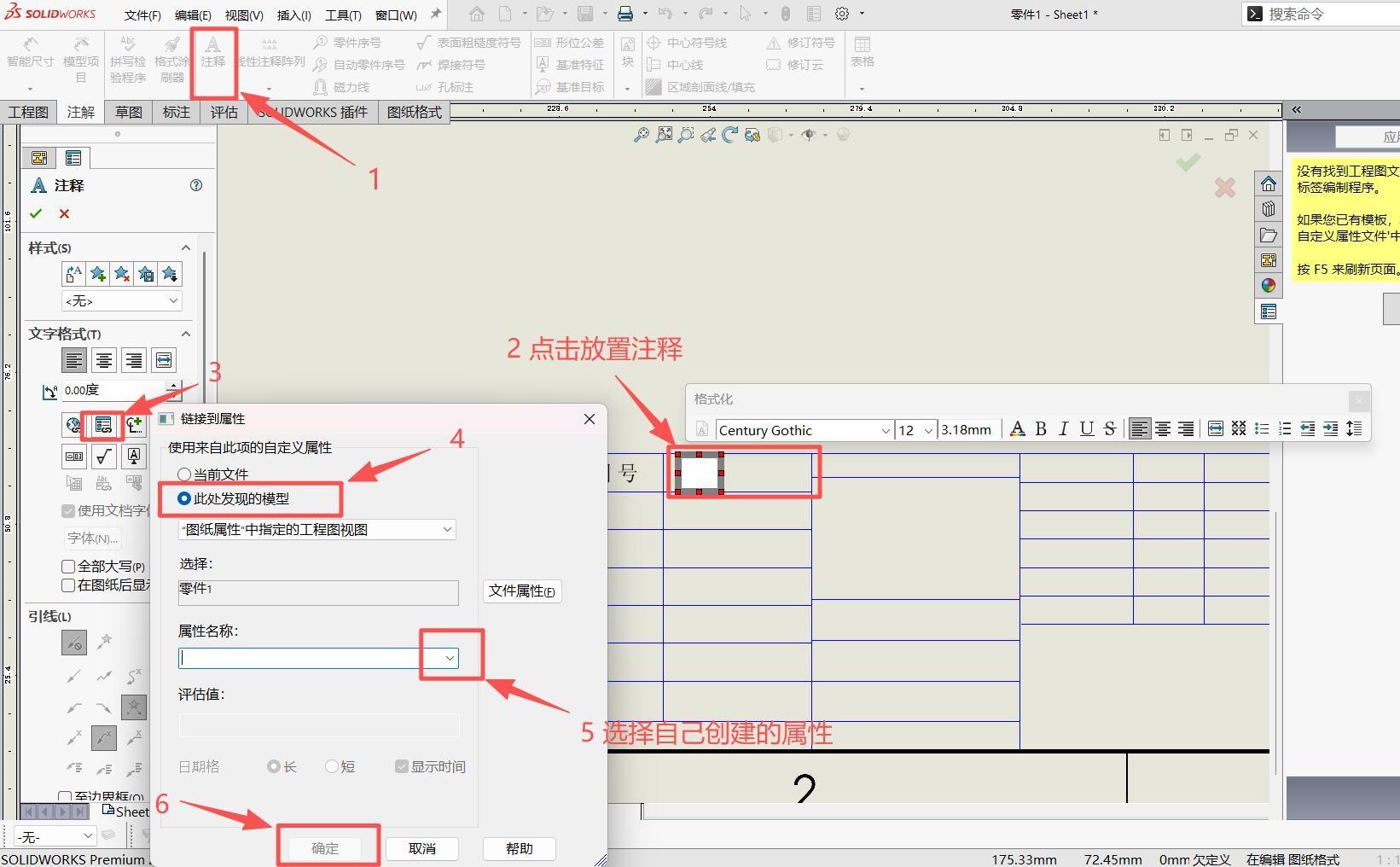

6.创建属性链接

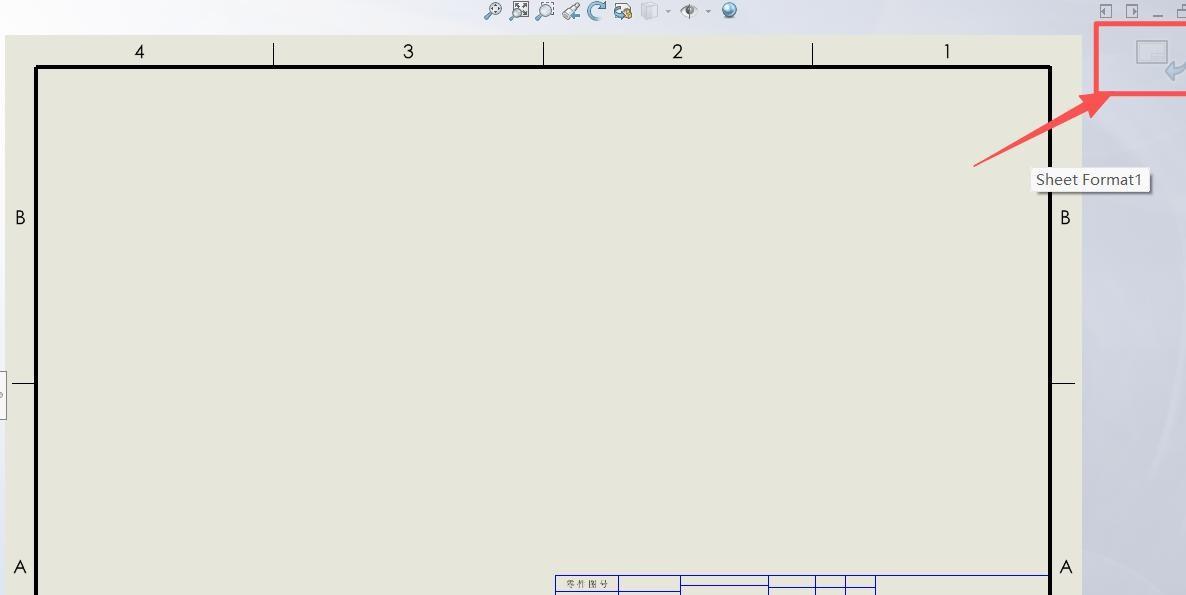

7.模板编辑好后，退出图纸格式编辑

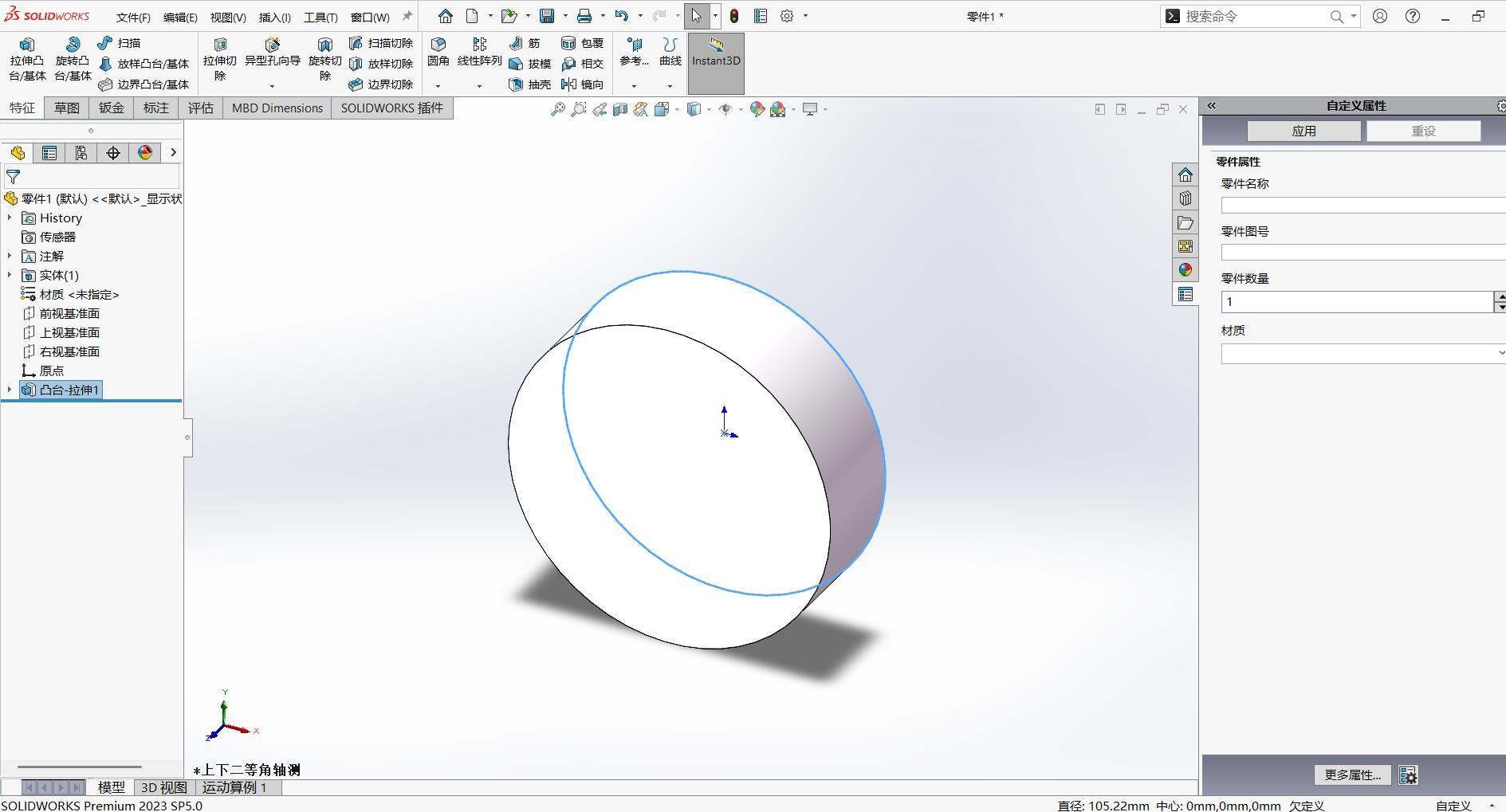

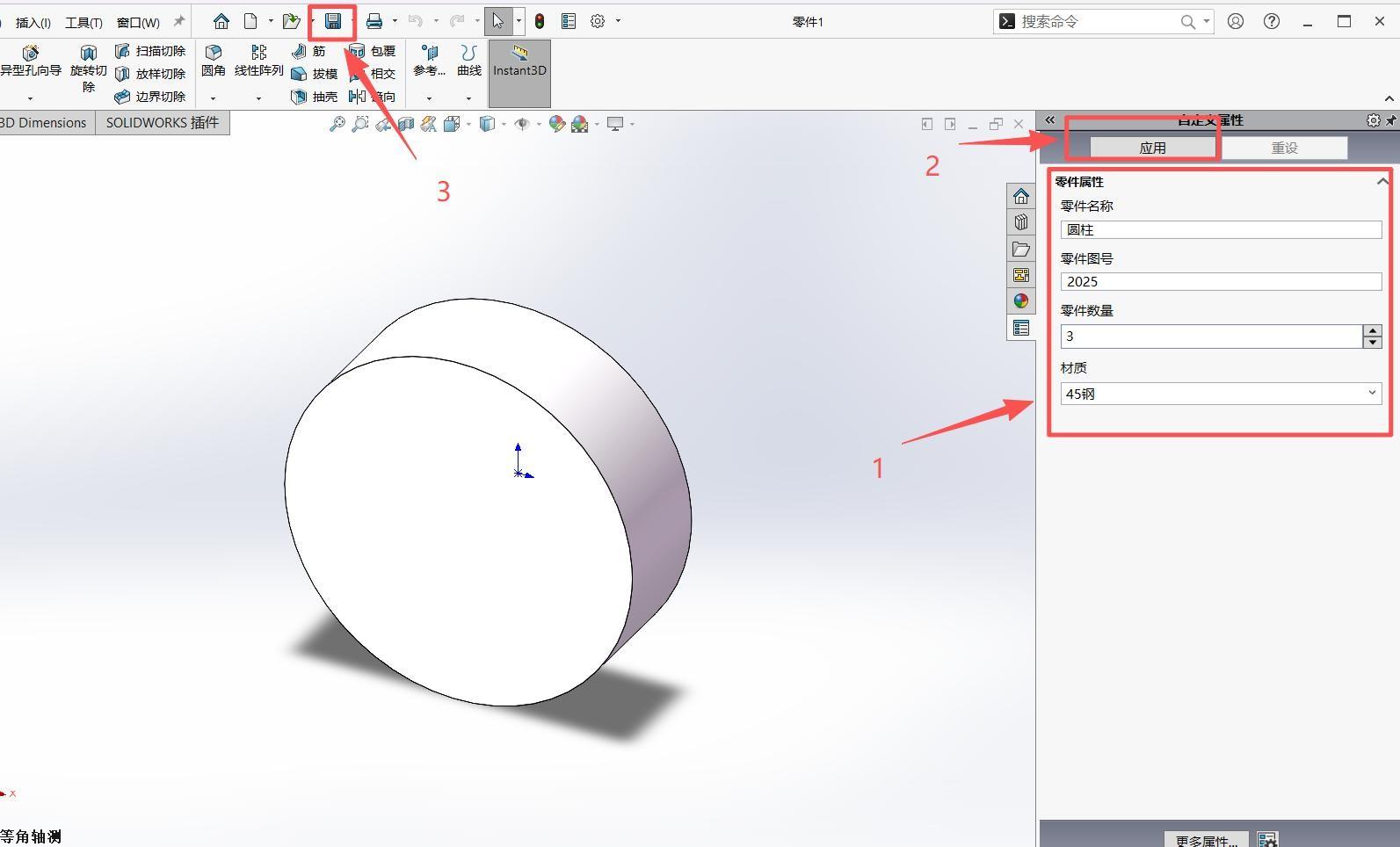

8.此时回到零件界面编辑零件属性并保存

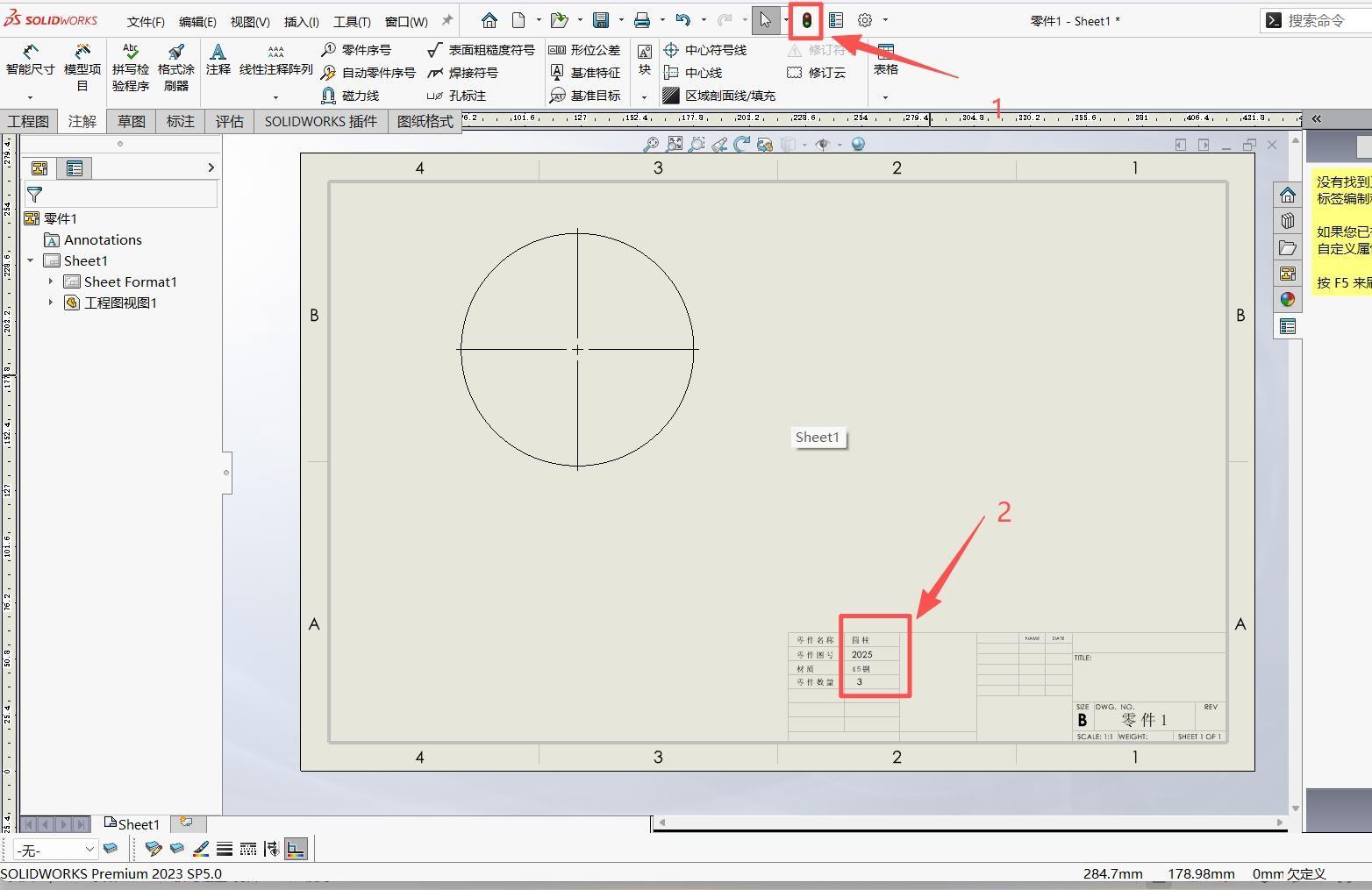

9.再回到工程图点击刷新，链接的属性就会显示出来

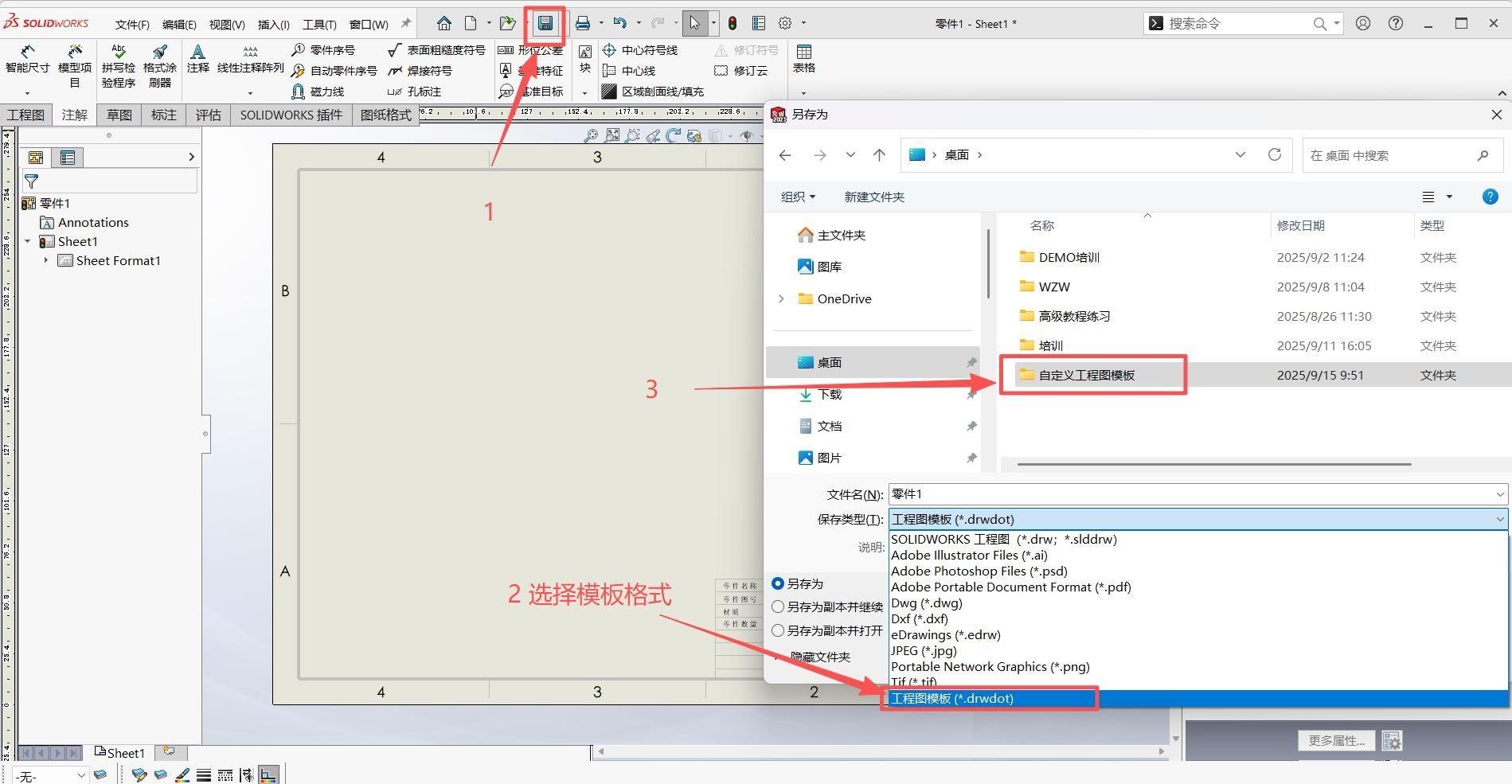

10.先将模型视图删掉，再将模板保存到自己想要的位置

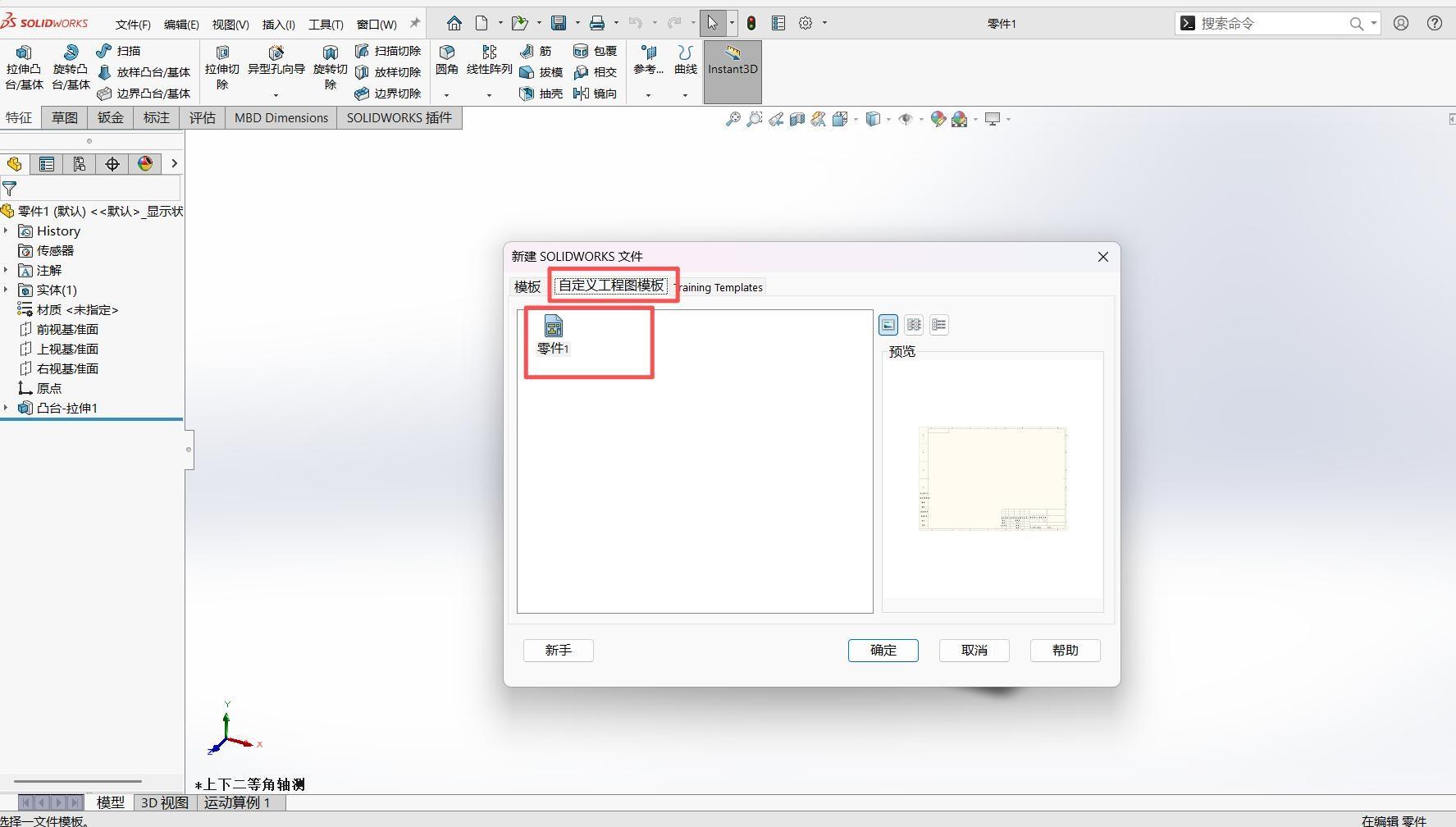

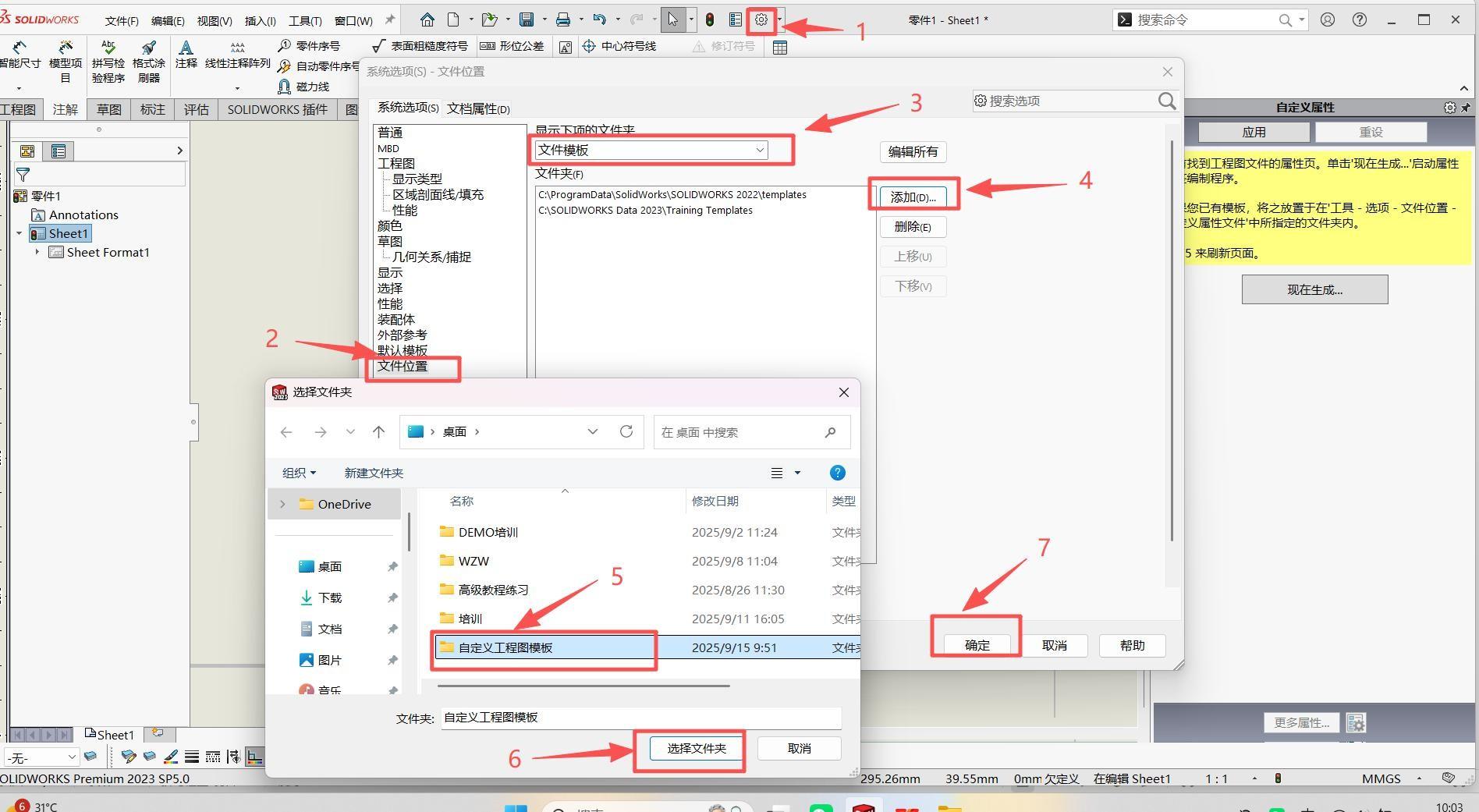

11.导入刚刚做好的模板

12.工程图模板就做好了

以上完整覆盖 SOLIDWORKS 自定义属性卡制作、各类控件用法、工程图标题栏属性联动、模板保存加载全部实操步骤。企业标准化制图依靠这套流程，可统一零件、装配体、工程图自定义属性规范，实现三维数据驱动工程图标题栏自动填充，省去手动录入信息的重复工作，减少图纸错漏，提升建模出图整体效率，适配机械制造企业图纸标准化管理需求。
