做机械装配设计时，很多工程师会遇到装配体内弹簧无法随移动零件同步伸缩的问题，普通外部弹簧零件添加配合后不会自动压缩拉伸，每次调整机构行程都要重新修改弹簧尺寸，反复建模十分耗费时间。SOLIDWORKS装配体内新建弹簧零件、依靠草图关联配合的方法，能实现弹簧随移动件实时伸缩，无需反复修改模型，下面SOLIDWORKS汉鼎信息科技分享一步到位的实操步骤。

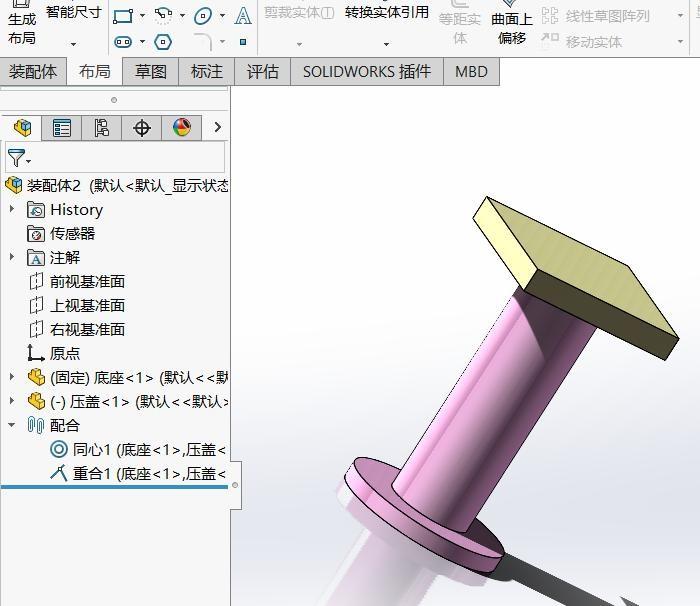

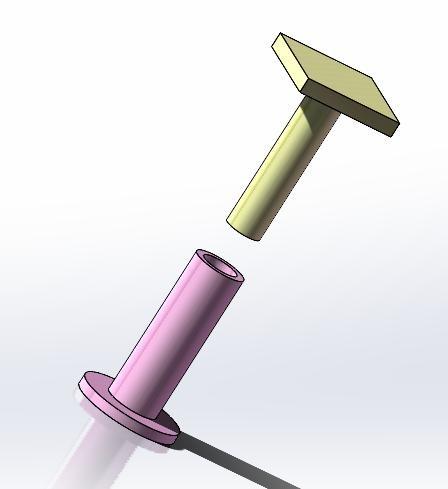

1.将提前准备好的弹簧底座和压盖通过配合关系固定住

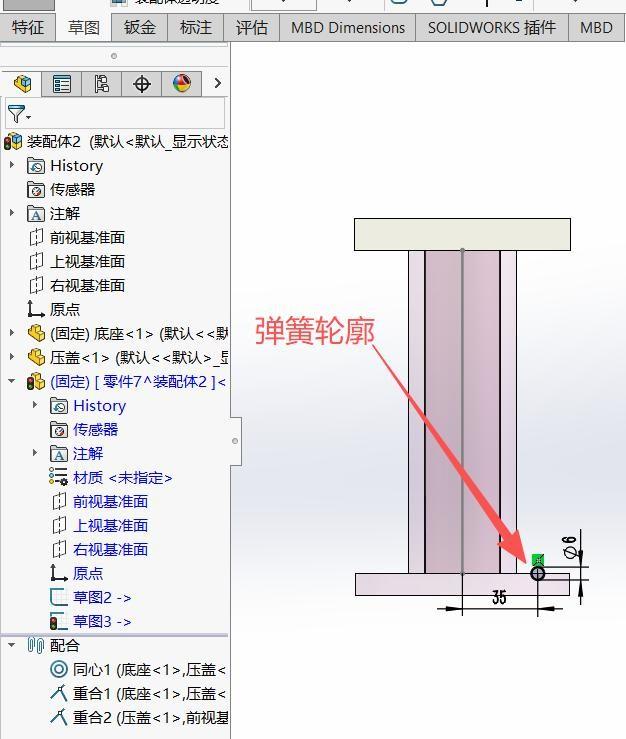

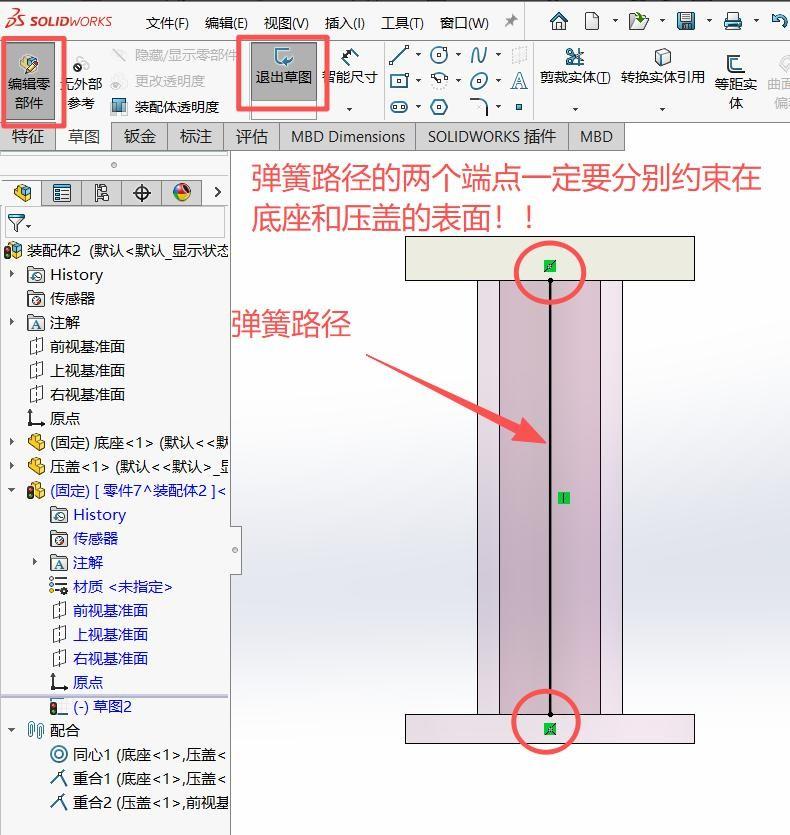

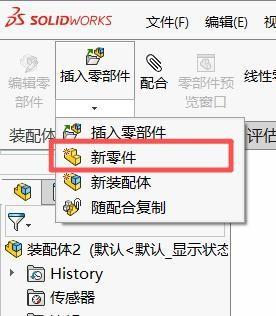

2.在装配体中新建一个零件（弹簧），并编辑零件 分别绘制弹簧的路径和轮廓（两个草图）（此时弹簧路径通过重合约束跟底座和压盖进行关联）

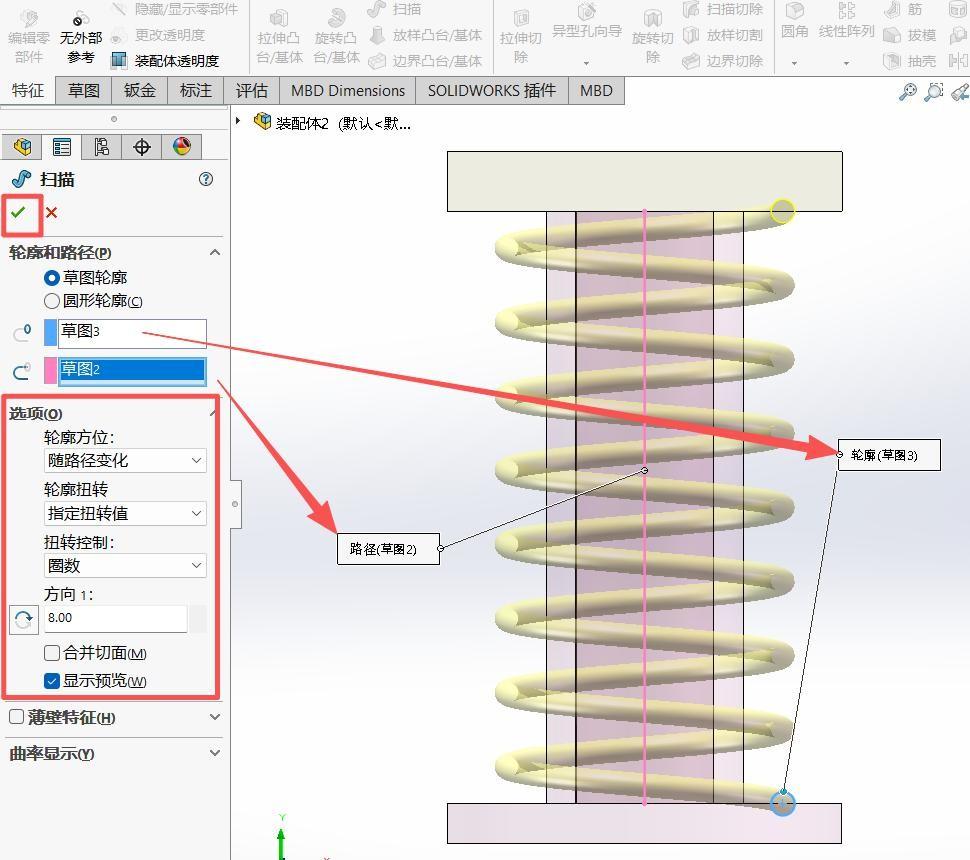

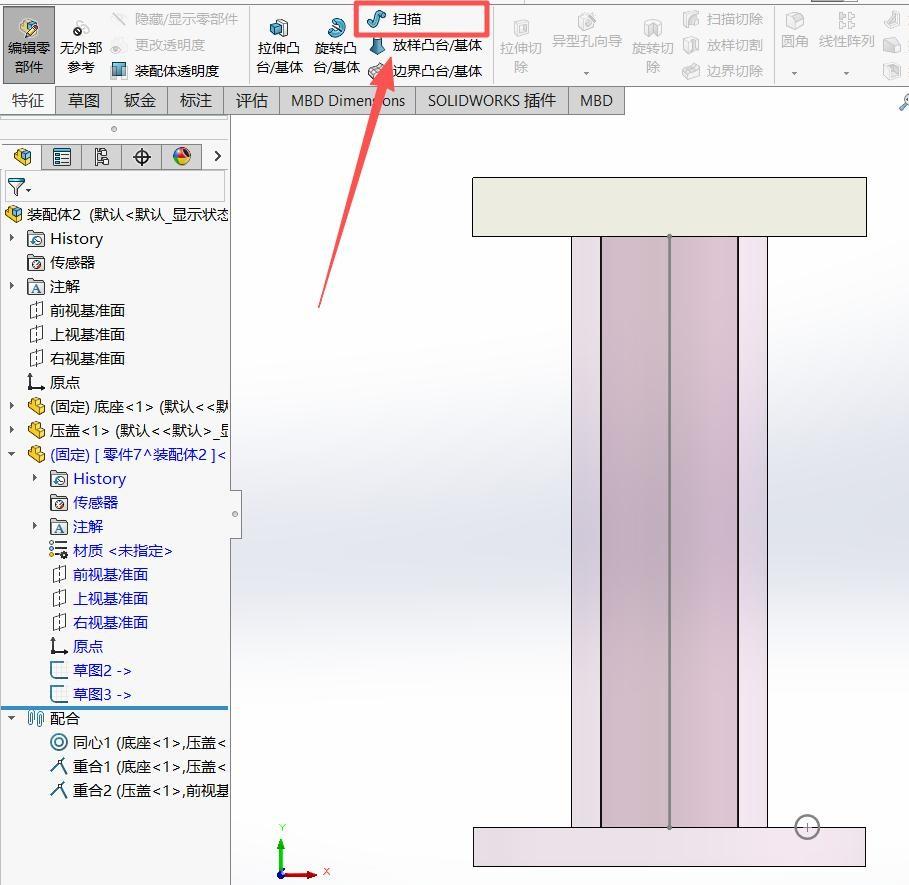

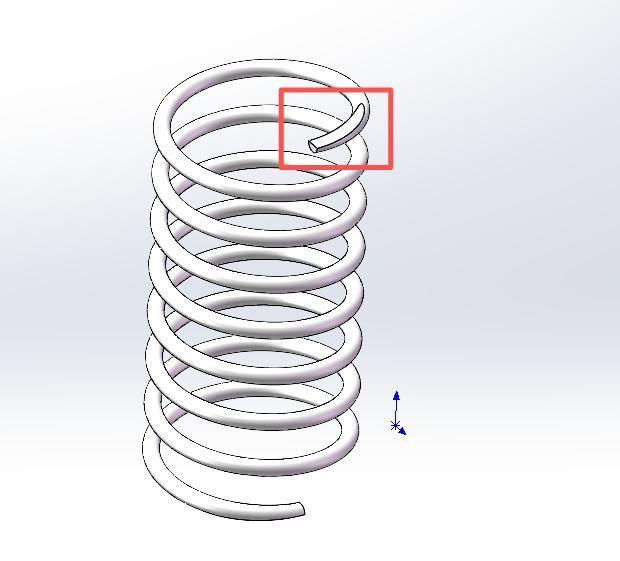

3.用扫描命令创建弹簧

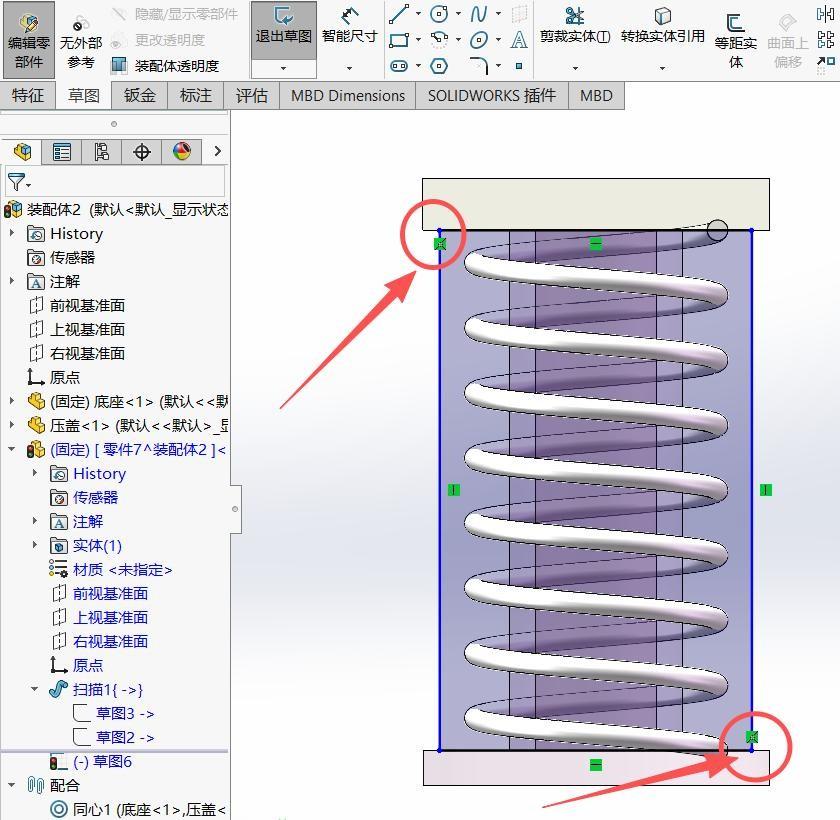

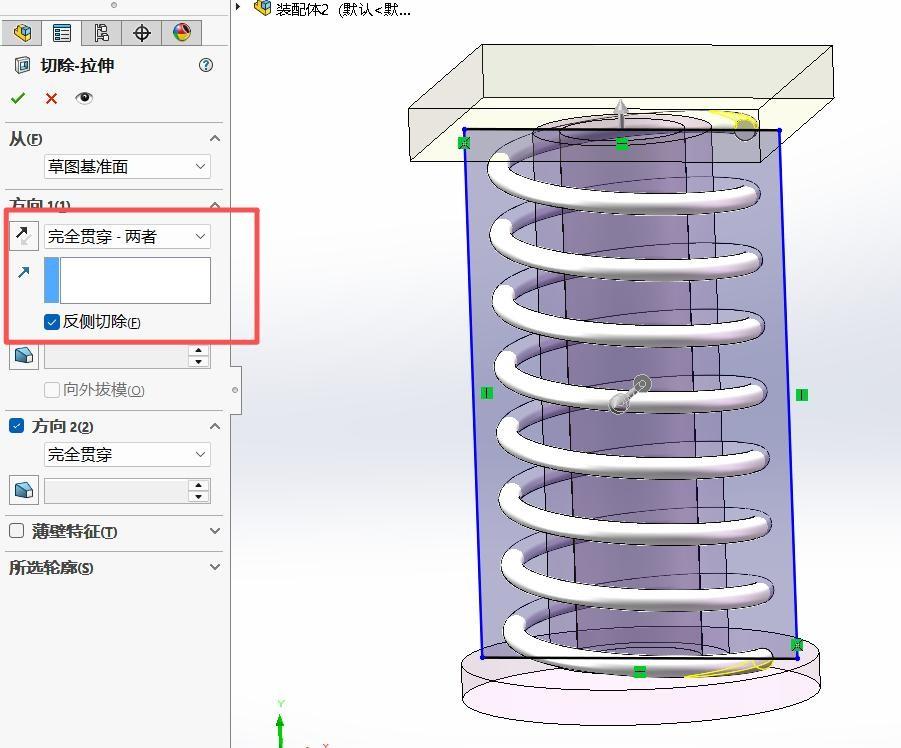

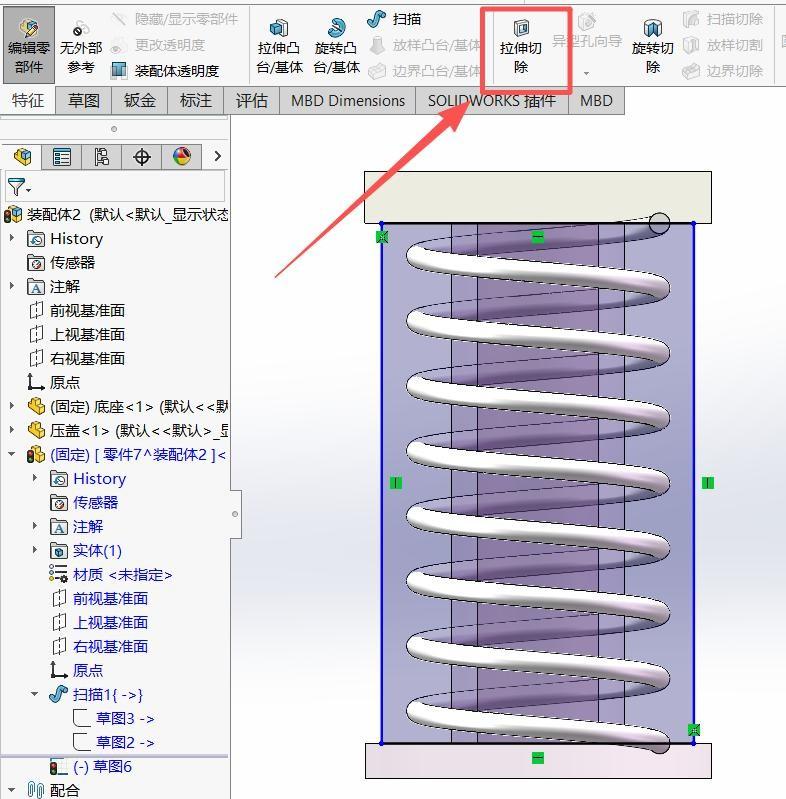

4.将弹簧重合部分切除掉，然后退出编辑零件

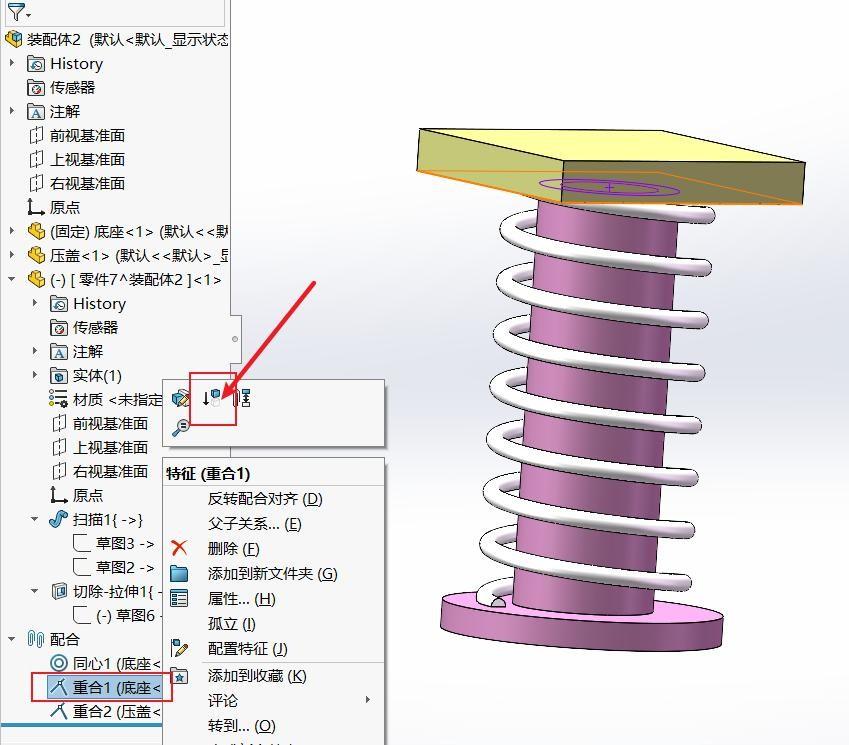

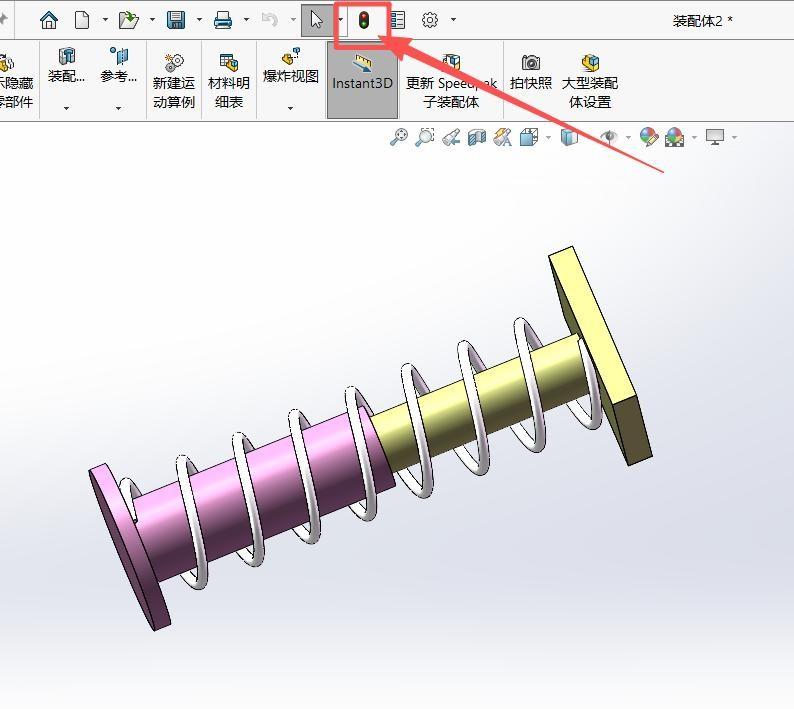

5.压缩底座和压盖的重合约束,此时伸缩弹簧就做好了，刷新后弹簧跟随移动件压缩或者拉伸（刷新：ctrl+B；强制刷新：ctrl+Q）

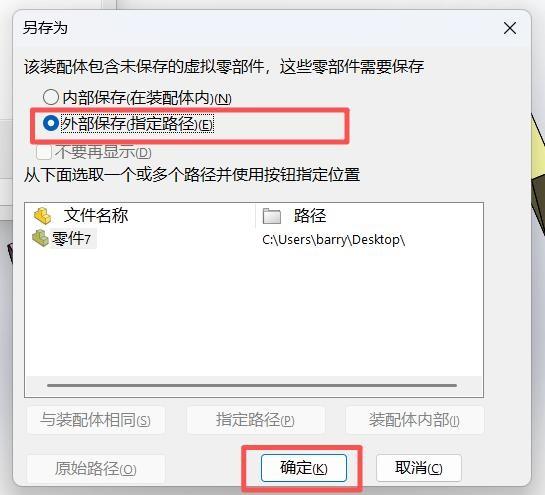

6.最后保存时，可以选择外部保存，将弹簧保存成一个独立的零件，保存路径默认是装配体保存位置

以上就是SOLIDWORKS装配体动态伸缩弹簧的完整制作流程，核心原理是在装配环境内新建弹簧零件，草图绑定底座与压盖，通过压缩配合约束实现联动伸缩。该方法制作的弹簧可跟随机构移动件实时变形，机构行程调试无需二次修改弹簧模型，还能导出独立零件文件，适配动画仿真、干涉检查、工程图出图等工作场景，有效提升机械结构建模与仿真效率。
