SOLIDWORKS 焊件怎么保存实体转装配体？
很多机械设计师使用 SOLIDWORKS 焊件模块建模时，常会遇到两类需求：单独导出焊件实体做激光切管加工、拆分单个焊件实体独立出工程图，但焊件默认是单一多实体零件，无法直接分开调用。不少人不清楚SOLIDWORKS自带保存实体功能，可一键将焊件多实体拆分、转成独立零件并自动生成装配体，同时满足加工出图、分件编辑等多种使用场景，下面SOLIDWORKS汉鼎信息科技给大家分享完整操作步骤。

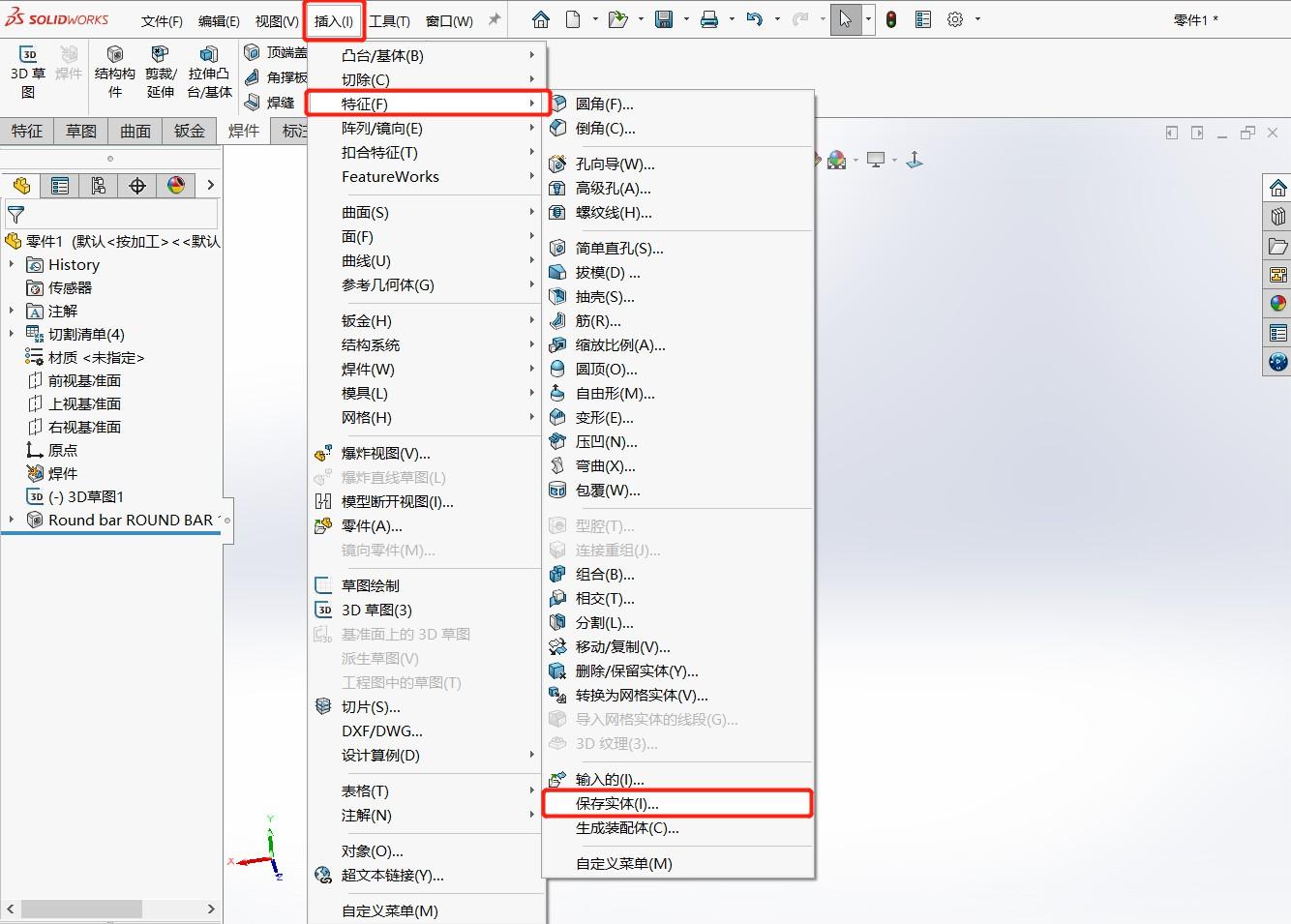

1.打开SOLIDWORKS焊件，然后找到菜单-插入-特征-保存实体。

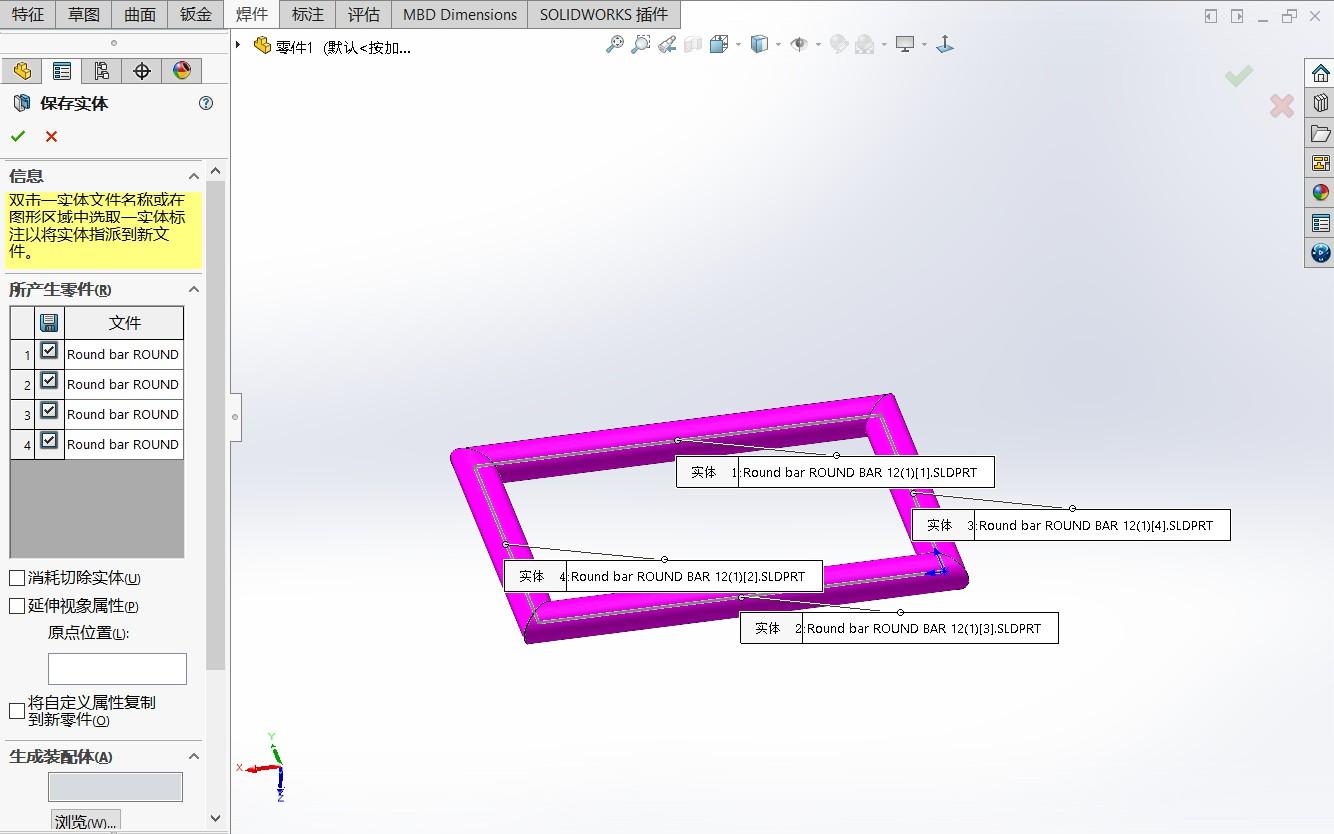

2.鼠标选择所有需要保存的实体，还可以对这些实体进行重命名。

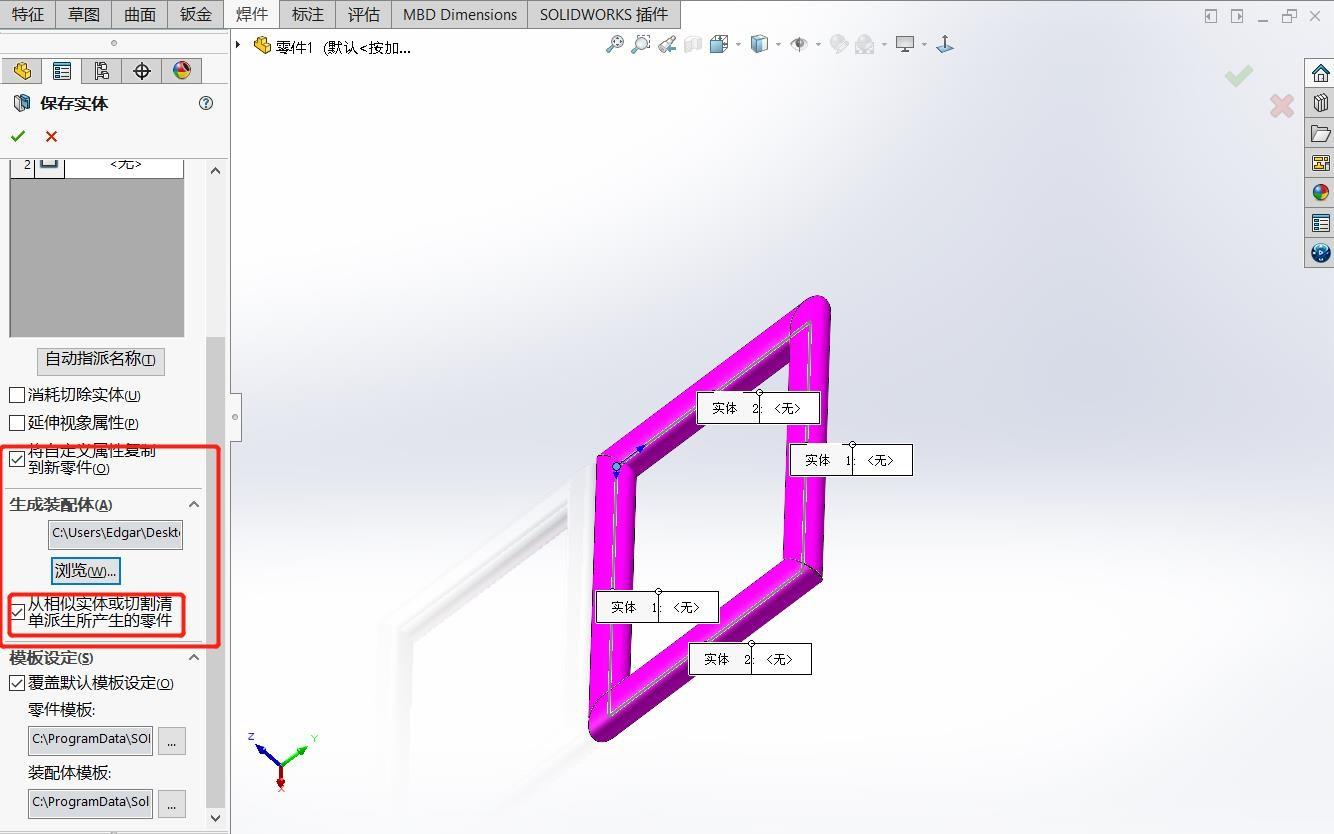

3.如果勾选【从相似实体或切割清单派生所产生的零件】就会自动统计展示不同的零件（上下相同显示一个，左右相同显示一个）

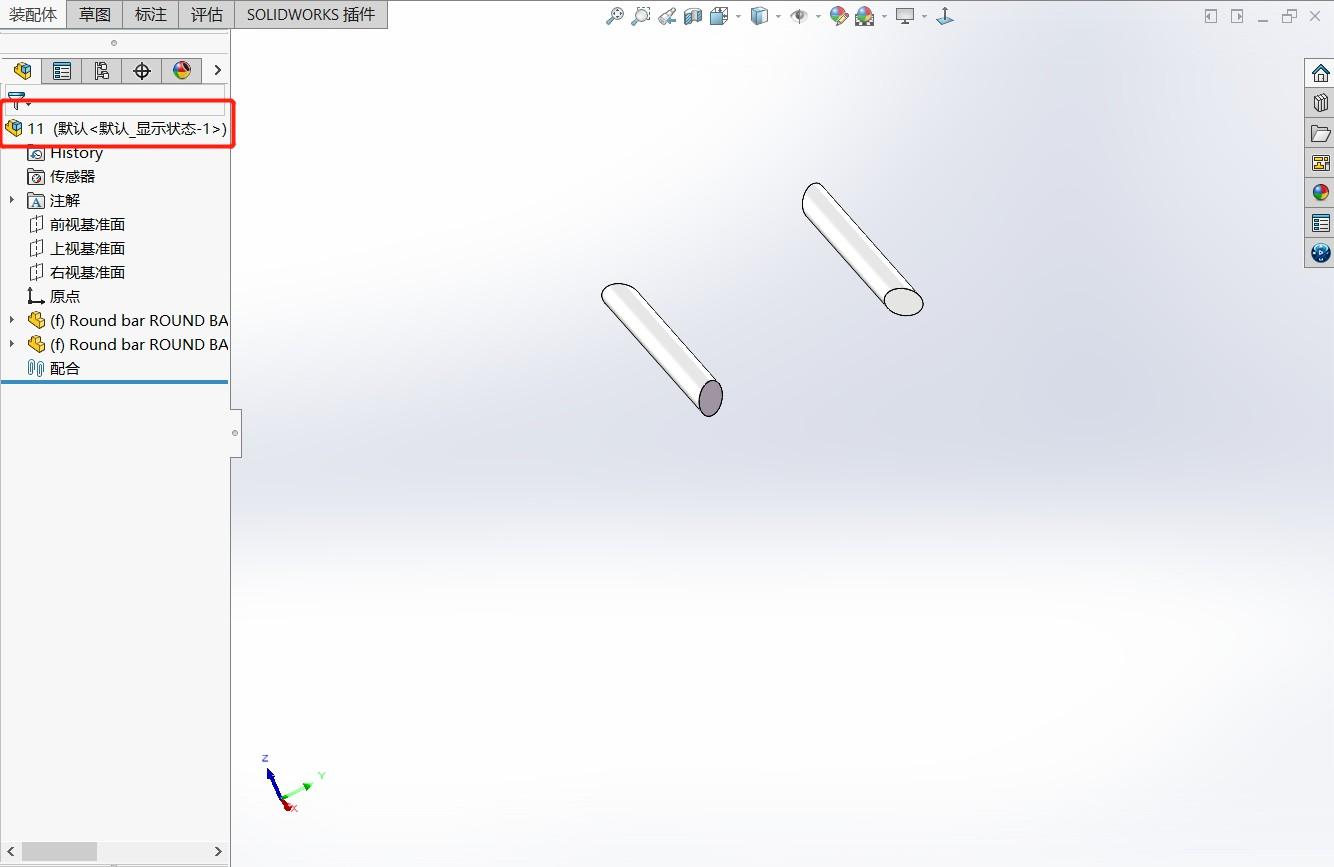

4.生成装配体，设置保存路径和名字。点击确定，就可以自动完成SOLIDWORKS焊件转装配体。
以上就是SOLIDWORKS焊件拆分实体、一键转为装配体的完整操作流程，依托软件自带「保存实体」功能，无需第三方插件，既能把每根管材、焊件实体单独导出为独立零件，适配激光切管加工、单件工程图出图需求；相似实体还能自动合并归类，同步生成完整装配体，兼顾建模、加工、制图多岗位使用需求，大幅简化焊件拆分导出流程，提升钢结构、管材类产品设计效率。
