很多机械设计师使用SOLIDWORKS Pack and Go打包归档模型时，经常遇到工程图打包缺失、打包后打开图纸找不到文件的问题，明明勾选了包含工程图，打包列表里图纸数量依旧为 0，反复调整文件存放位置也无法解决，严重影响图纸交付、外发加工与项目归档。SOLIDWORKS汉鼎信息科技给大家讲解该故障的根本成因，同时给出一键修复的操作设置，彻底解决打包工程图不全难题。

SOLIDWORKS 工程图缺失的问题主要是因为工程图存放的路径与装配体文件的存放路径不一致造成的，需要强调的是即使将工程图放到零件或子装配的同目录下，只要未与装配体文件处于同一文件目录下都会出现这种问题。另外需要注意的是，如果SOLIDWORKS零件与装配体不在同一文件夹中则不会出现零件缺失的问题。

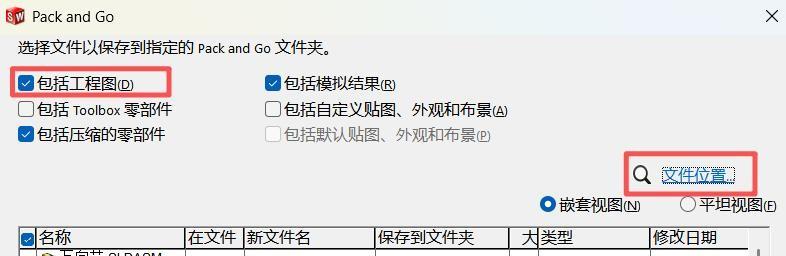

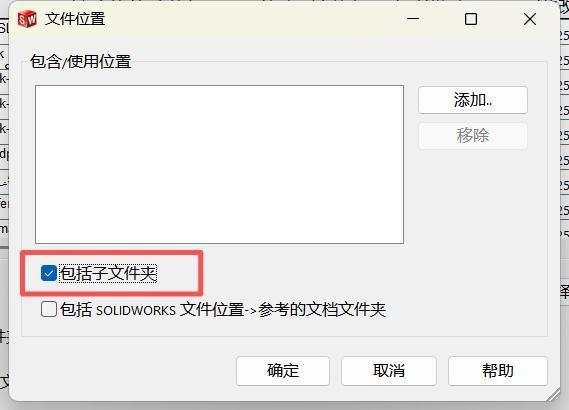

实际上打包工程图缺失时只需要勾选“包括子文件夹”即可解决此类问题。

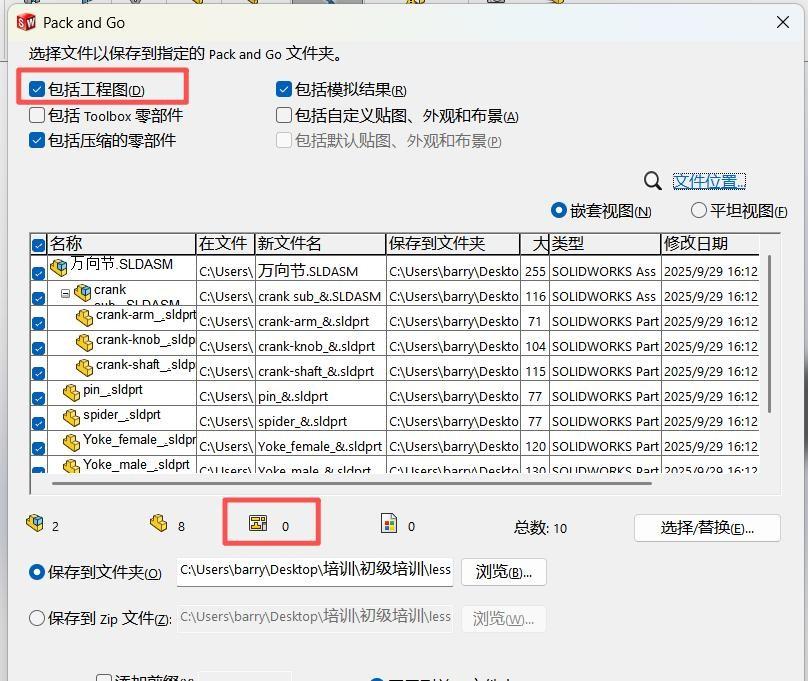

这是不勾选包括子文件夹的情况：虽然已经选择了勾选包括工程图，但是工程图的数量仍然为零。

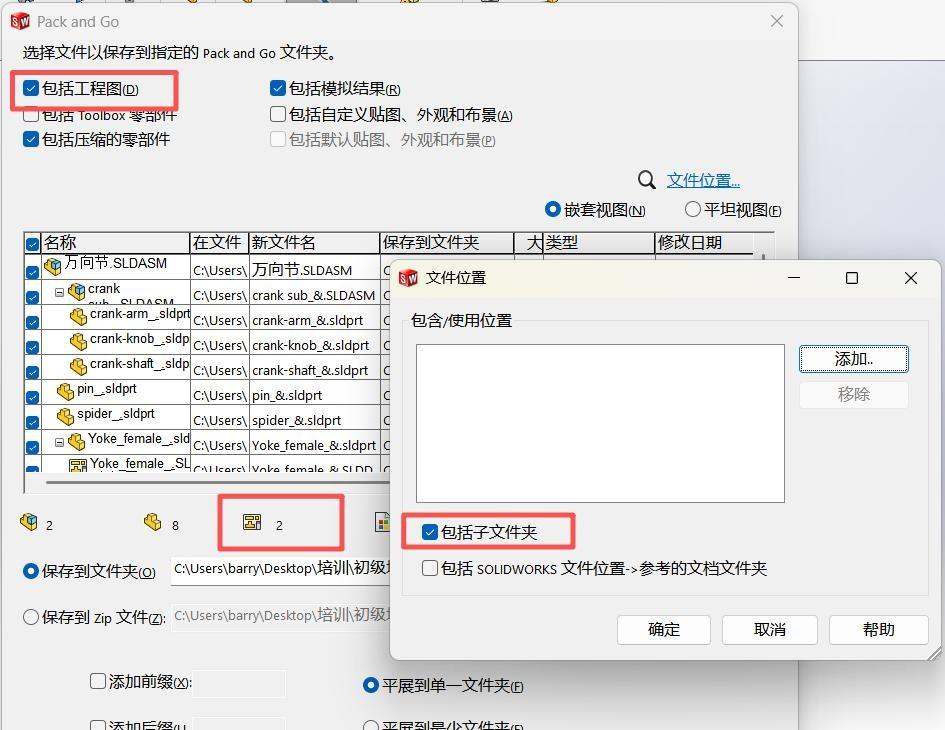

这是勾选上包括子文件夹的情况:此时工程图显示数量了，这与我们实际测试文件中的工程图数量是一致的。

使用SOLIDWORKS Pack and Go 打包时，只需勾选「包括子文件夹」选项，软件就能检索各级目录内分散存储的工程图，完美解决因图纸与装配体不同目录导致的打包缺失问题。该方法操作简单，无需统一移动所有图纸至装配体同文件夹，一键完整打包零件、装配体、工程图全套文件，避免外发加工、项目归档时出现图纸丢失报错，提升模型打包效率。
