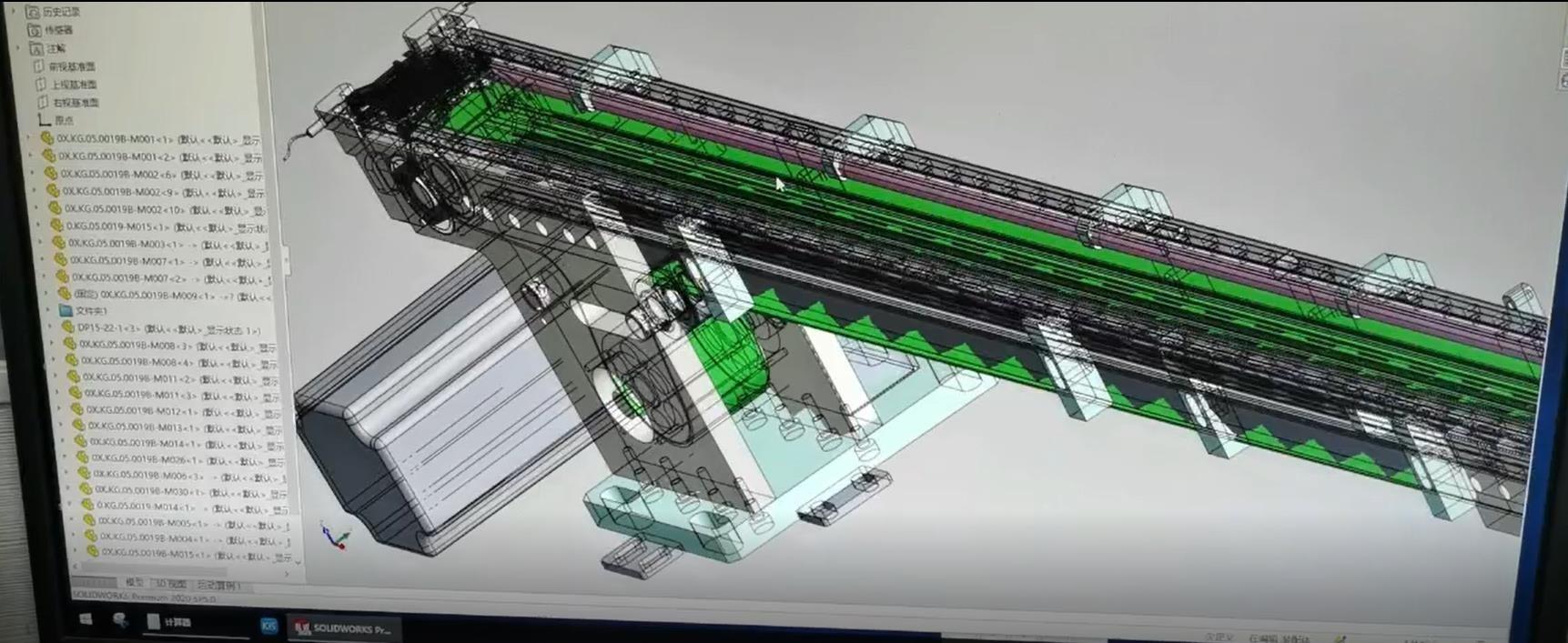

使用SOLIDWORKS大型总装配体时，偶尔会遇到模型显示异常故障：部分面透明、线条错乱、孔构造线莫名显示，整体画面杂乱影响查看模型。

通过排除查找发现，并不是所有的零件或子装都出现了这样的情况，是由于此处最长的那个子装出现了问题，导致整个装配体的混乱。打开这个子装后发现，单独打开的子装配体也出现了这个问题，但是单独打开子装内的零件却又没有这个问题。压缩零件、压缩配合均无法修复，故障根源出在某一个子装配体文件内部。

下面SOLIDWORKS汉鼎信息科技分享临时处理与根治的两套方案：

1. 对有问题的这个子装重新进行装配。这个方法可以暂时性的解决问题，但是如果子装太复杂就会浪费很多时间，而且一段时候后这个装配体还是会变成这样。

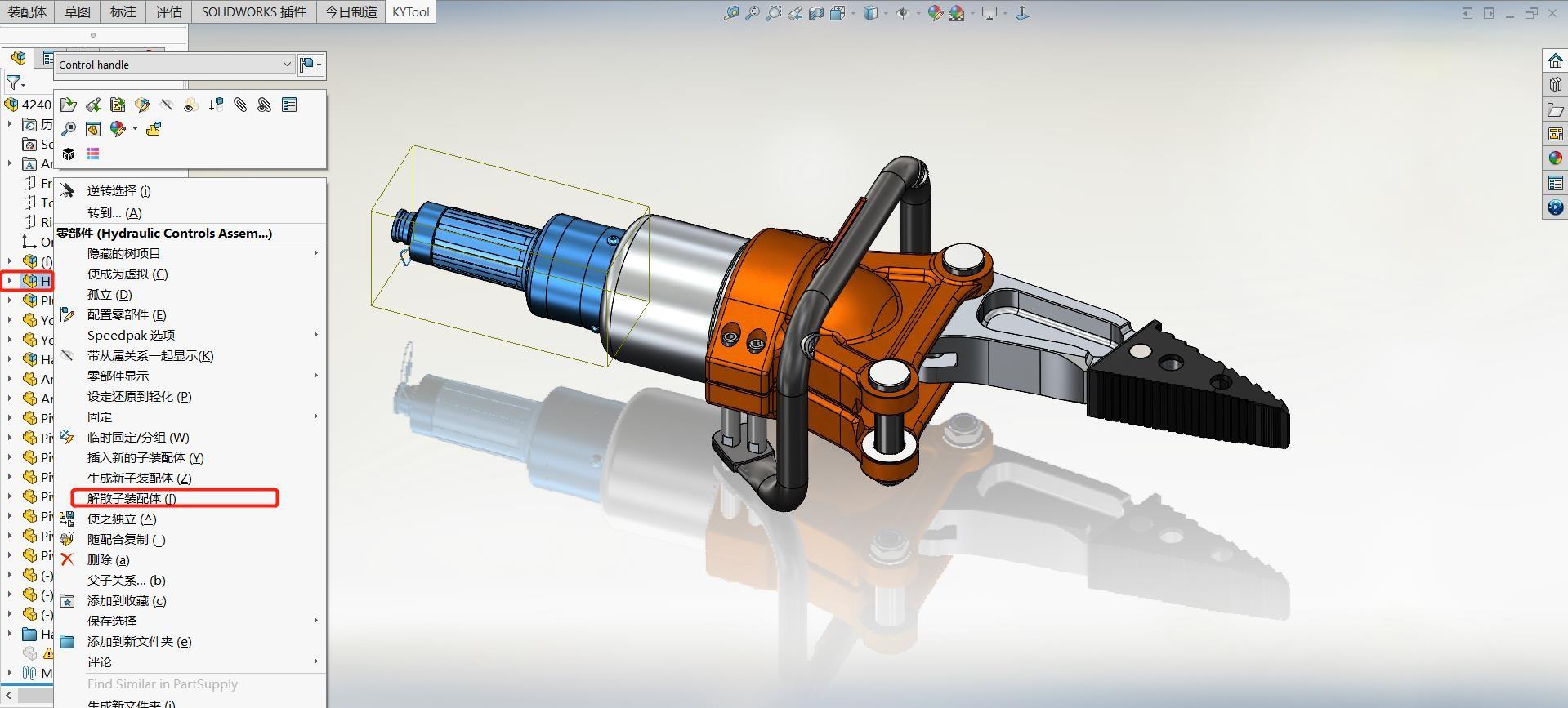

2.在总装中解散子装，然后另存为同名文件，最后将有问题的子装重新替换掉。这个方法可以根治此类现象的问题，并且不会花费太多时间。

该装配体显示错乱问题，零件本体模型完好，是子装配体文件内部数据异常导致，压缩零件、压缩配合无法生效。重建子装配仅能临时修复；优先选用解散子装另存替换的方案，花费时间少且能够根治显示 bug，快速恢复装配体正常显示效果，保障模型评审、干涉检查与工程图出图工作正常开展。
