在使用SOLIDWORKS时，常会遇到工程图关联异常问题：明明零件、装配体已经生成过配套工程图，打开模型右键调取工程图却无法找到对应文件，或是打开后图纸与模型参数不匹配、参考错乱。该问题大多是文件移动、复制、重命名后，模型与工程图的关联参考丢失导致，无需重新出图，通过手动重新绑定参考关系即可修复。

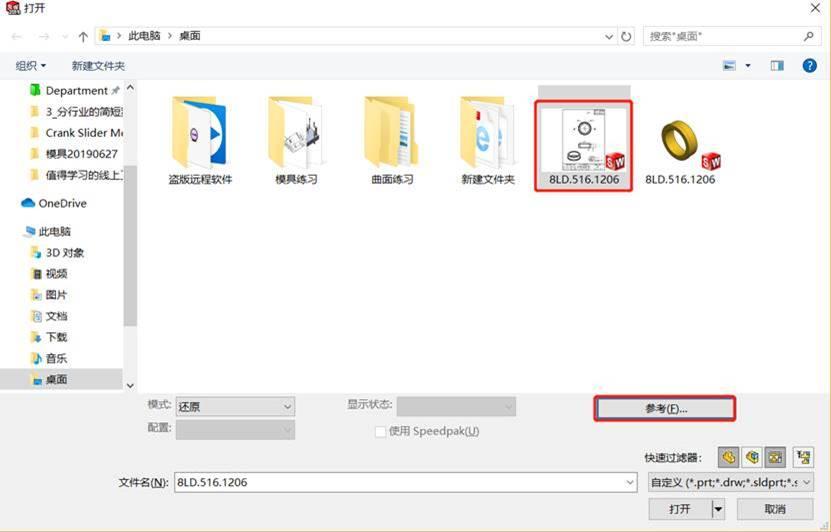

单击【文件】-【打开】，先找到对应的工程图的路径，单击要开启的工程图文件，点击【参考】；

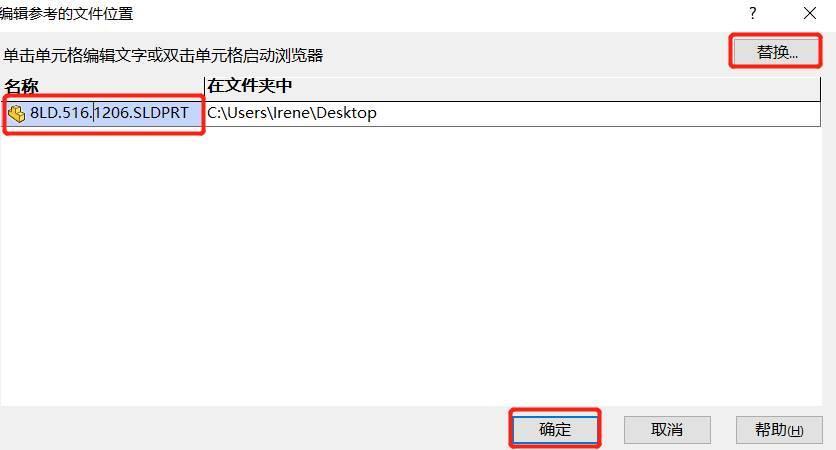

在弹出的对话框中，看工程图链接的零件是不是正确的，如果不是，单击当前参考的零件名称，点击【替换】，指定正确的零件与路径，并保证零件或装配体与对应的工程图的名称一致。

注意：单击单元格以更改名称或路径，然后单击其他单元格， 更改后的单元格中文本变为绿色。

以上就是SOLIDWORKS工程图与模型参考丢失、图纸不对应的完整修复方法。日常文件移动、改名、打包迁移都会造成关联失效，通过文件打开界面的参考替换功能，即可精准重新绑定模型与工程图的关联关系，无需二次绘图改图，最大程度保留原有图纸数据，解决工程图调取失败、参考错乱问题，大幅提升图纸复用与办公效率。
