很多工程师在出SOLIDWORKS工程图时，经常遇到模型有螺纹特征、但图纸里装饰螺纹线不显示的问题，导致图纸不规范、不符合加工出图标准，反复设置视图样式也没有效果。其实螺纹线隐藏是注解细节与模型显示样式共同导致的，只需两步简单设置，即可正常显示工程图装饰螺纹线。

首先在工程图的设计树上，右键单击注解，点击细节。

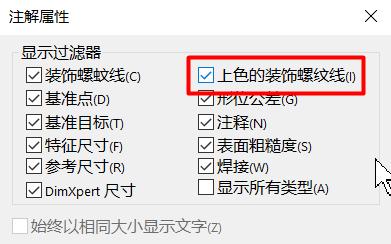

勾选装饰螺纹线并确定。

其次，零件的显示样式须为带边线上色或者上色。

其他显示样式都是没有效果的。

结果如下，在工程图中可以显示螺纹线。

工程图装饰螺纹线不显示，核心原因只有两点：注解细节未开启螺纹线显示、模型视图显示样式不匹配。只需开启装饰螺纹线注解，并将视图切换为上色或带边线上色模式，就能稳定显示标准螺纹线，让图纸符合机械制图规范，避免因螺纹缺失导致加工误解，快速解决出图常见问题。
