在SOLIDWORKS Electrical电气设计工作中，图纸绘制完成后，导出规范的物料清单BOM报表是项目汇总、采购下料、核对物料的关键步骤。很多新手找不到报表模板、不会自定义清单列属性、不清楚报表图纸与Excel两种输出区别。SOLIDWORKS汉鼎信息科技详细讲解Electrical报表添加、模板修改、自定义列配置、导出图纸与本地Excel的完整实操流程。

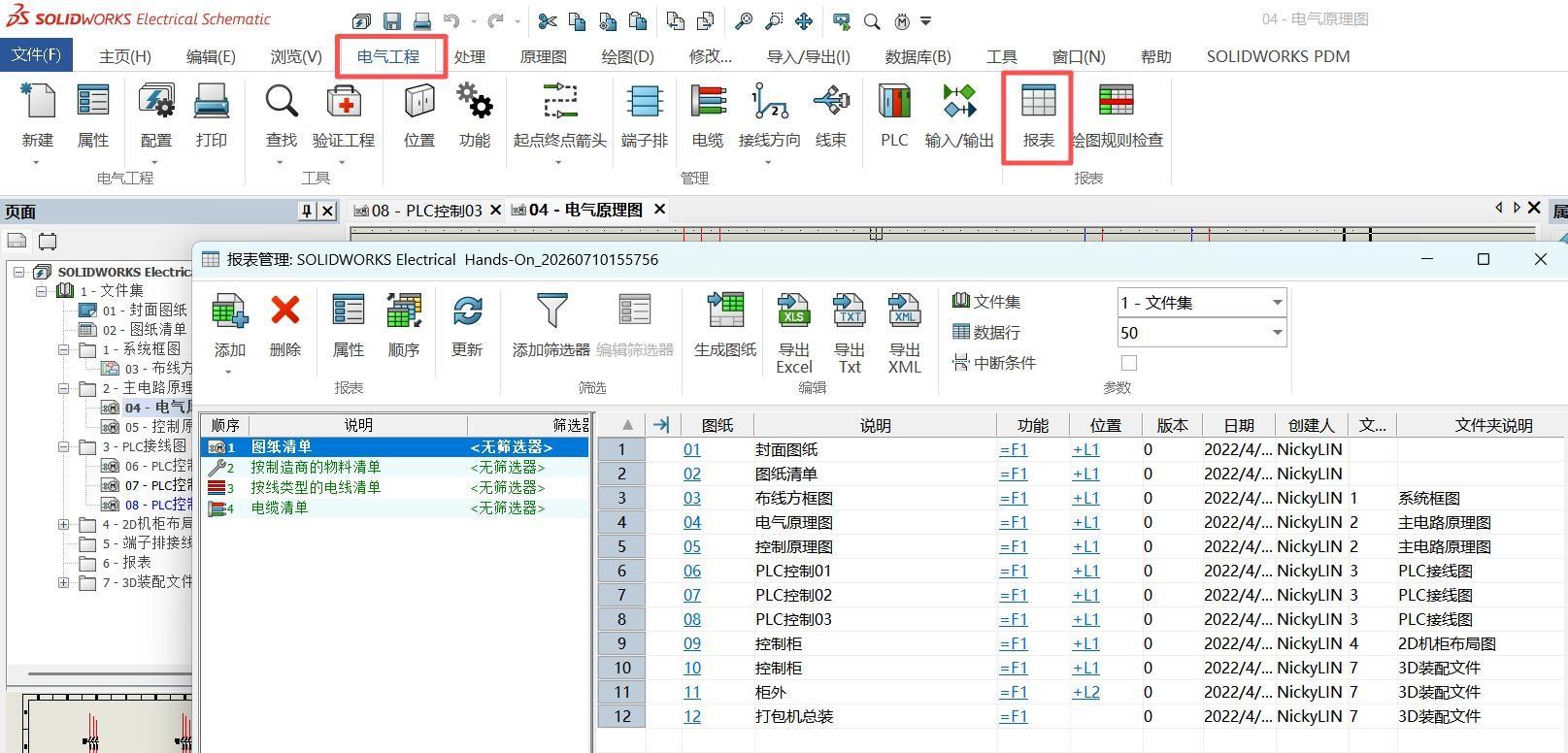

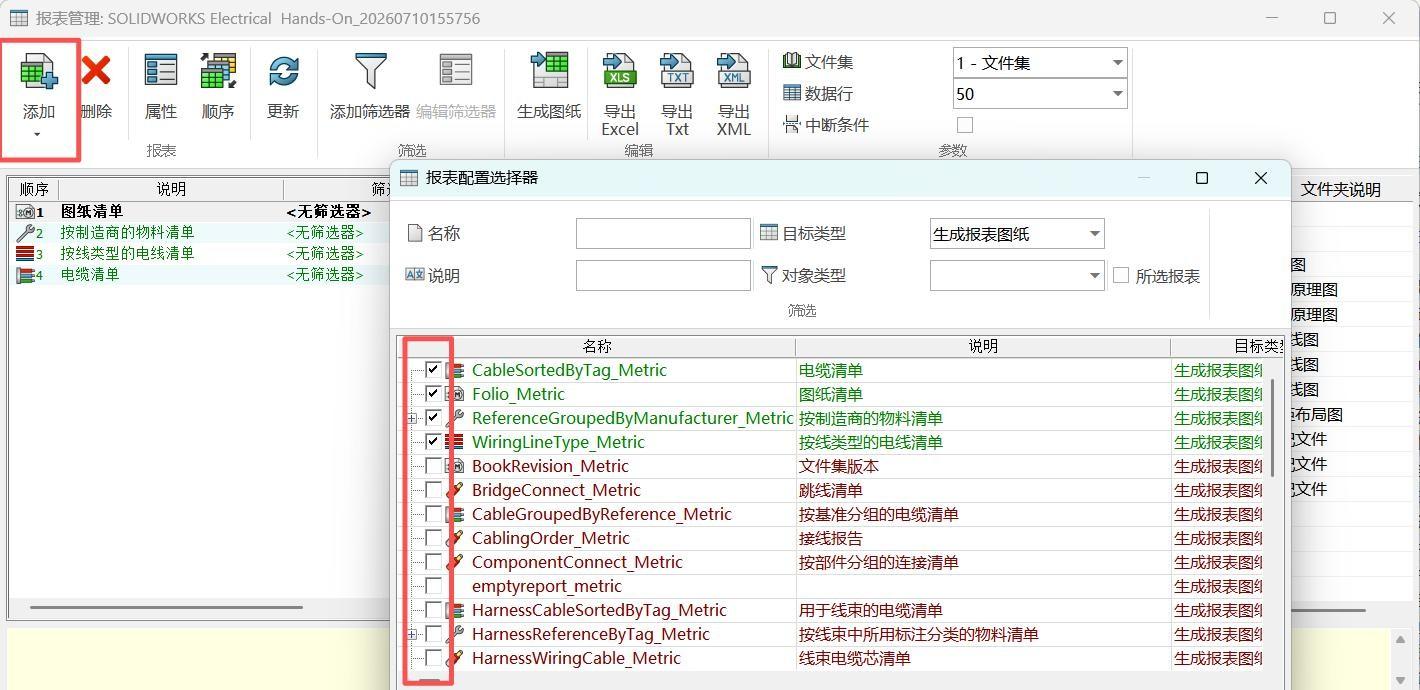

可以先在电气工程】-【报表】中可以找到报表，如果打开之后，左侧并未找到所需要的报表，可以点击添加并勾选所需要的报表，其中绿色的为此次工程已经使用的清单模板，而红色的则为整个软件环境中的清单模板。

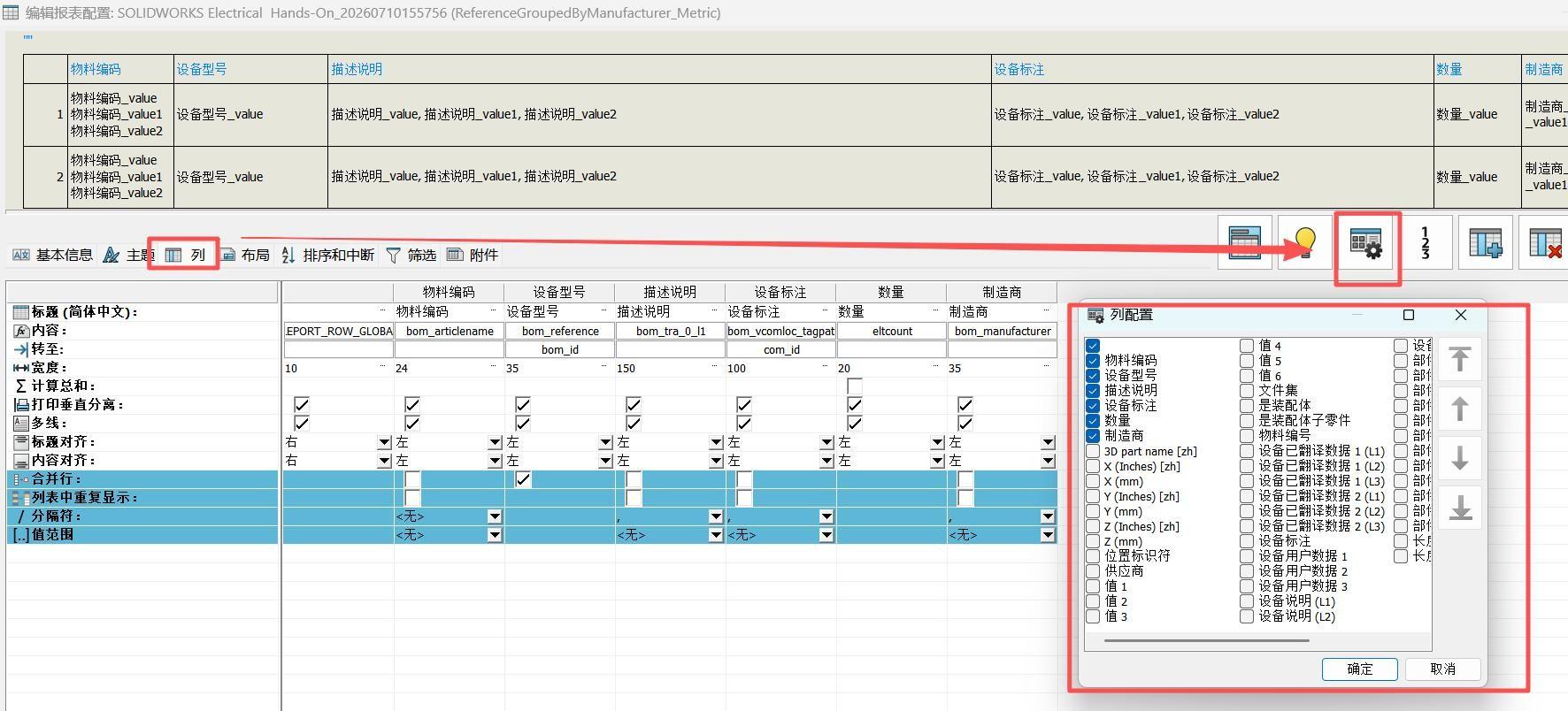

在添加好了所需要的清单模板之后，可以双击进入模板配置编辑，对于默认的模板来说，能满足大部分的企业对于清单的需求了，也可以在“列”这一栏中，点击列配置来勾选、去掉已有的属性，同时可以调整列位置。

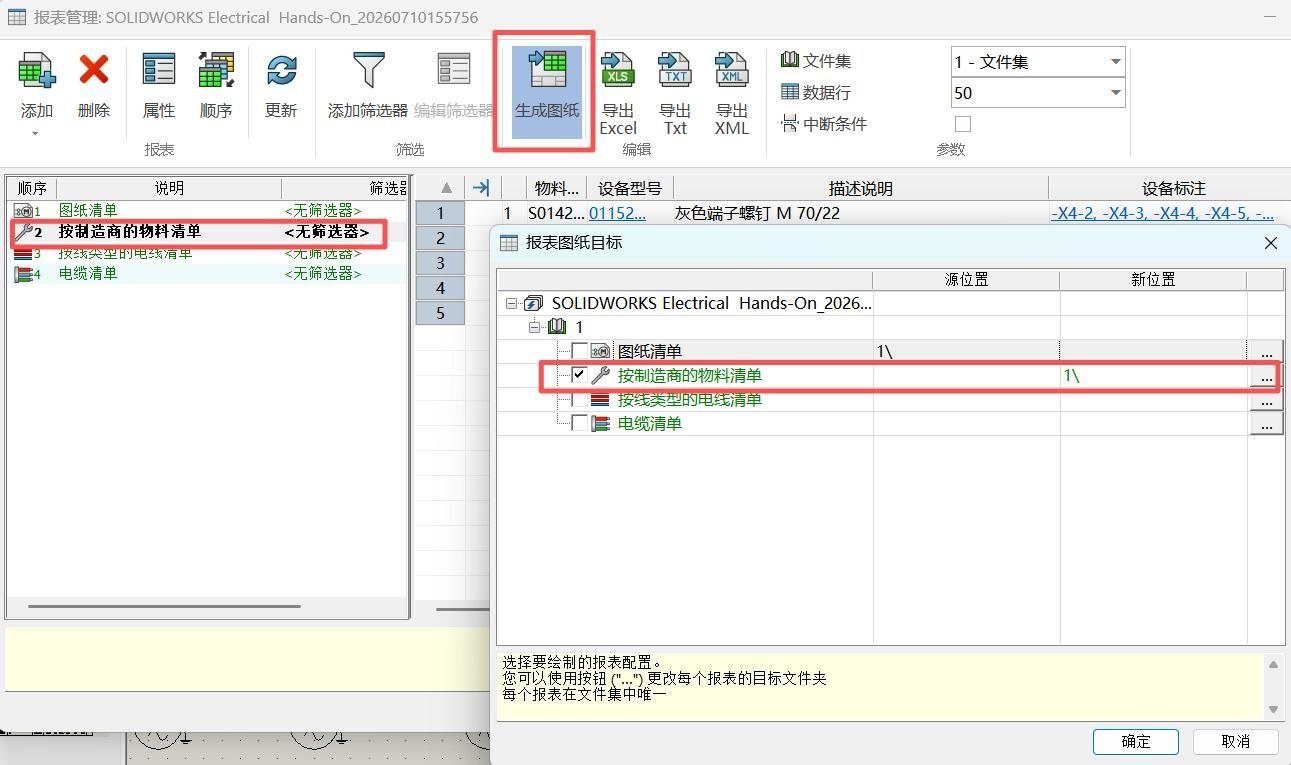

调整好以后就可以回到报表管理页面选择输出报表，点击“生成图纸”就会在选定的文件夹中生成对应的报表图纸。

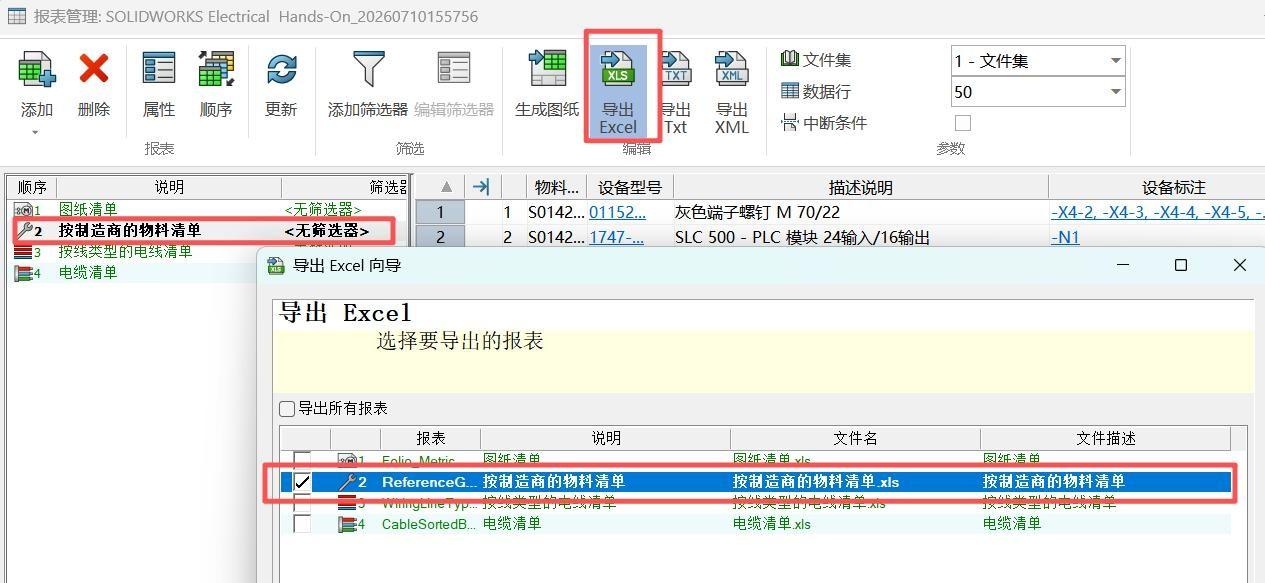

对于报表数据太多的，不建议直接生成图纸放置在工程中，会占用大量的图纸篇幅，建议直接导出为Excel。

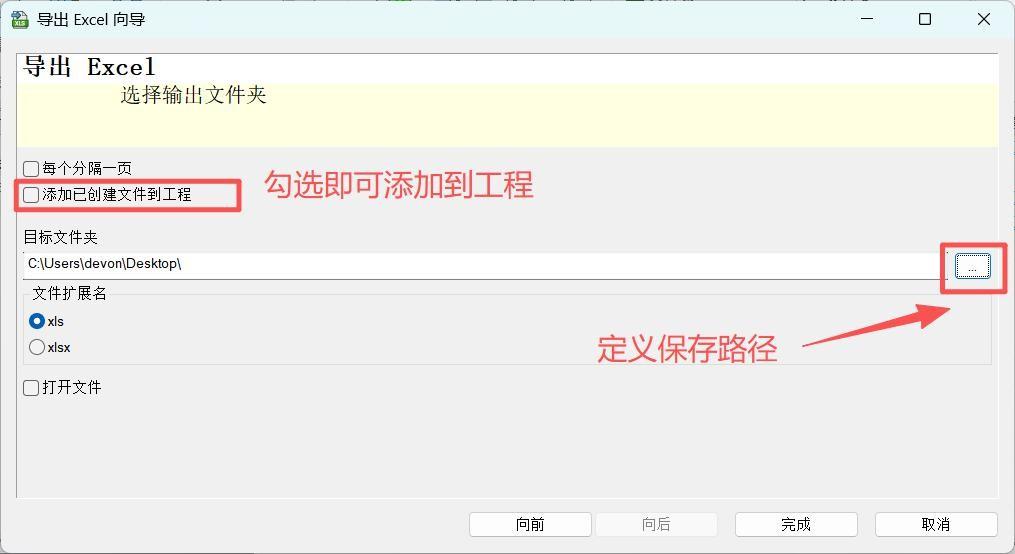

输出为Excel的时候有两个选择，一种是将报表嵌入到工程中，此时报表是跟随工程进行保存；第二种就是输出Excel到本地Windows，就是在电脑本地储存，两种方式都可以打开Excel 文件进行编辑、修改等。

以上就是SOLIDWORKS Electrical电气报表与物料清单的完整导出方法。支持新增系统模板、自定义报表列属性、调整字段布局，同时兼顾图纸生成、工程内嵌Excel、本地Excel导出三种输出方式。工程师可根据数据量大小与归档需求灵活选择，快速制作符合企业标准的BOM物料清单，极大提升电气项目汇总、下料采购与图纸归档效率。
