在产品包装设计、物料装箱、外协打包工作中，很多工程师需要手动测量零部件外形尺寸标注到工程图中，一旦模型结构修改，尺寸需要重新测量、手动改图，不仅费时费力，还容易出现尺寸误差、标注滞后等问题。其实利用SOLIDWORKS边界框功能，可将零件、装配体包装尺寸自动关联工程图，模型变更后尺寸自动同步更新，大幅提升包装配盒设计效率，下面SOLIDWORKS汉鼎信息科技分享完整设置方法方法。

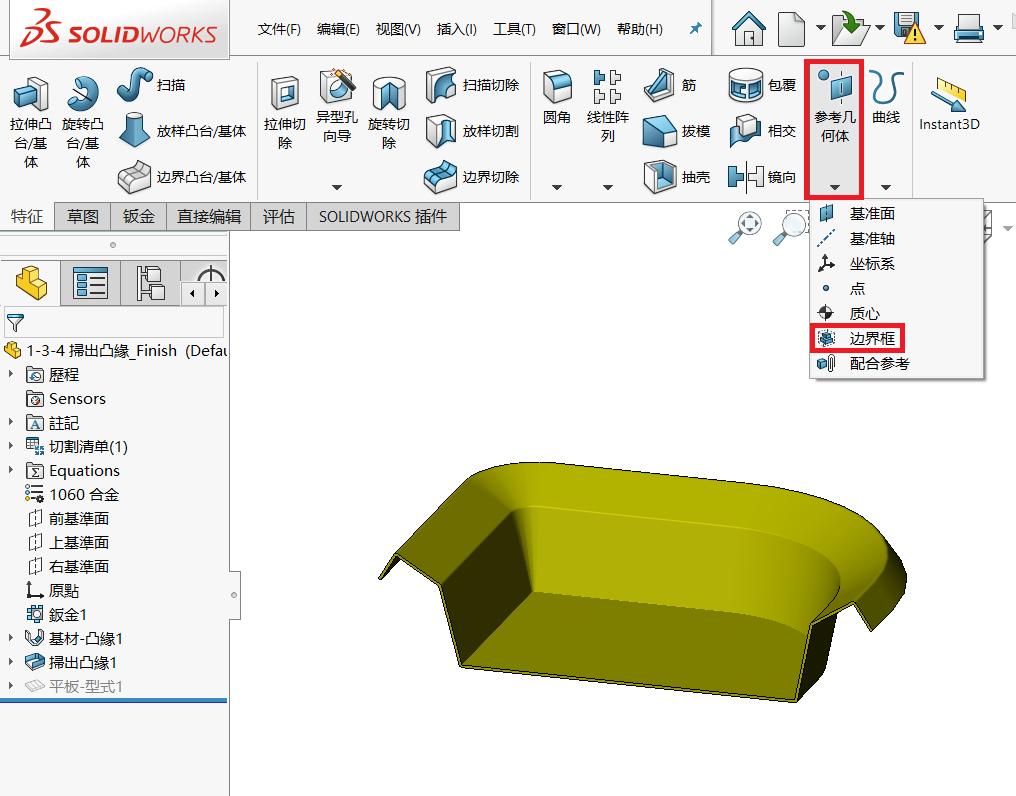

1.在装配体/零件中，点击参考几何体-边界框，为零部件插入边界框。

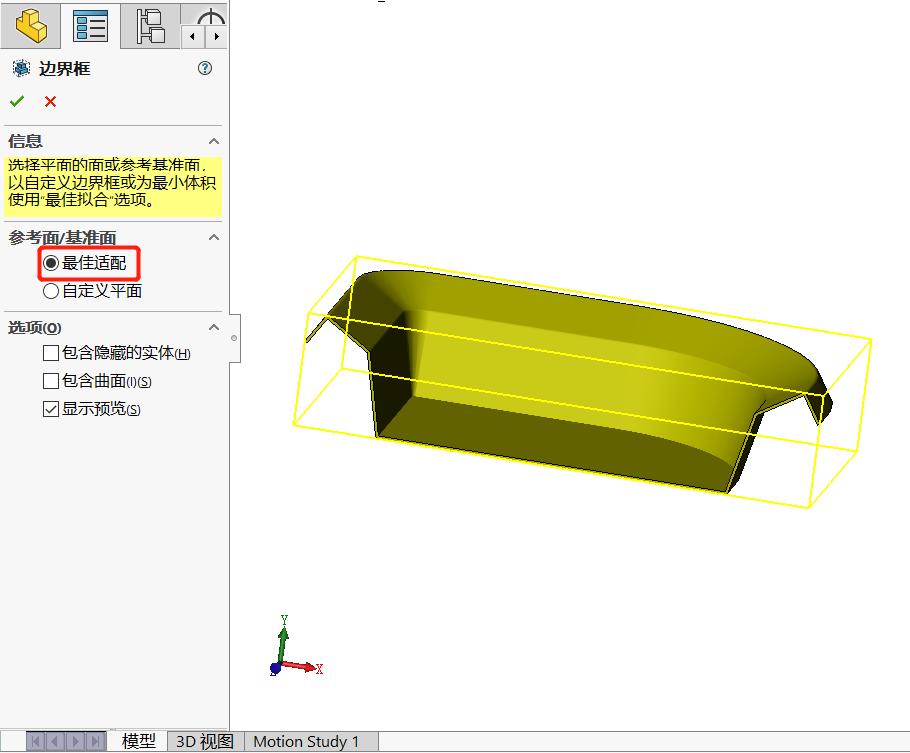

2.设置边界框的相关参数化，点击确定。

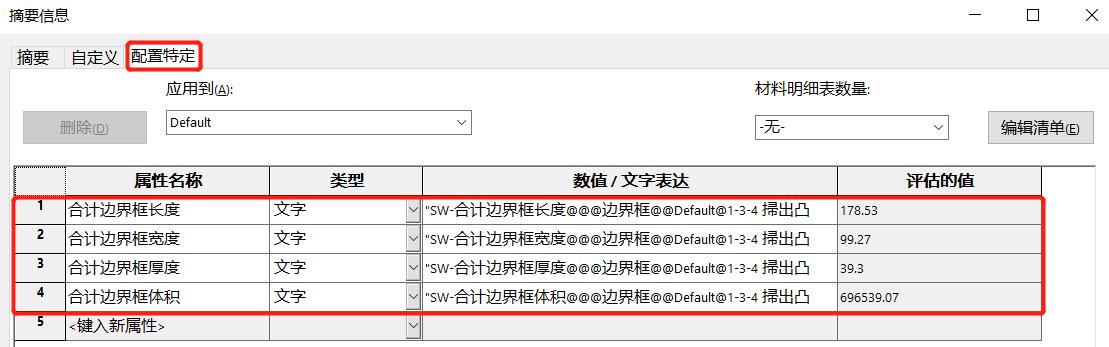

3.点击文件属性如（图1），切换到属性卡的配置特定中，可以看到这里包含了边界框的尺寸信息如（图2）。

图1

图2

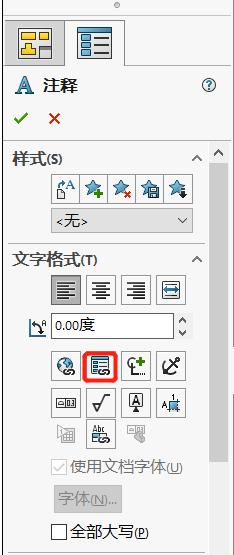

4.在工程图中点击注释，然后在属性窗格中点击链接到属性

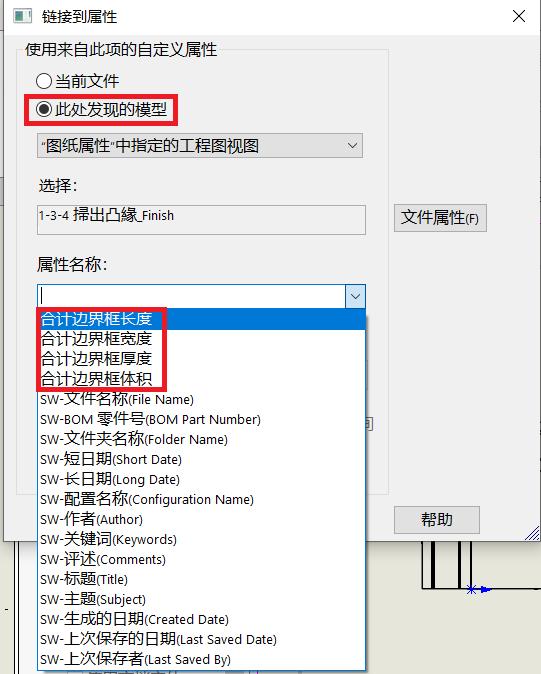

5.按照图片中设置，链接到边界框信息即可。

通过SOLIDWORKS边界框+工程图属性链接的组合用法，即可实现零部件包装外形尺寸的智能关联。无需手动测量标注，模型尺寸、结构改动后，工程图关联的包装尺寸会自动同步更新，彻底解决传统手动标尺寸滞后、易错的问题，完美适配产品包装盒、包装箱、物料打包的设计场景，有效提升工程图标注精准度与设计工作效率。
