很多工程师将SOLIDWORKS工程图另存为DWG、DXF格式对接CAD绘图时，经常出现图层混乱、线条、尺寸、文字全部混在同一图层的问题，后期手动分层整理耗时费力，还容易出错。其实SOLIDWORKS自带DWG图层映射文件功能，可以提前预设规则，让几何体、尺寸、注释、公差自动对应专属图层，还能灵活控制是否覆盖原有图层，实现一键规范分层导出。

SOLIDWORKS汉鼎信息科技给大家举个例子：

1.有一张工程图，图中带有视图、尺寸及文字注释，则模型的边线即属于“几何体”实体，尺寸属于“尺寸”实体，文字注释属于“注释”实体；

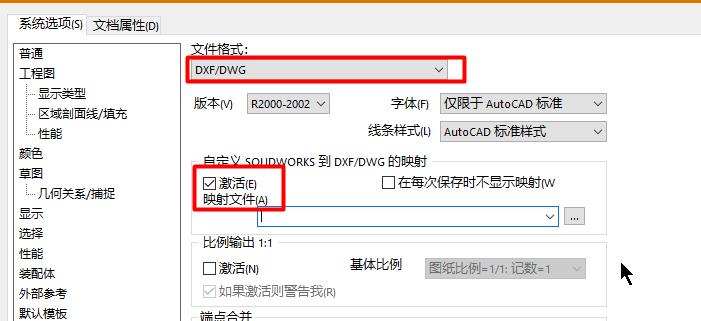

2.在保存为DWG文件时，单击选项。

激活使用映射文件，然后确定。

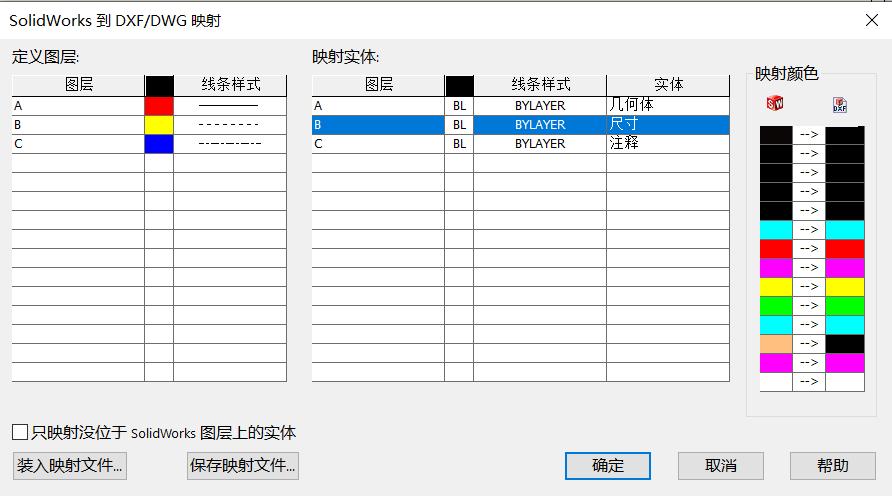

如此，当按下保存后即弹出如下对话框。

3.首先在“定义图层”区域建立好图层，软件不会抓取工程图中现有的图层，需要逐个手动新建，要先建立好所需图层才能进行后续设置，这里建立了3个图层，命名分别为A、B、C；

4.在中间的“映射实体”区域中设定：“几何体”实体映射到A图层，“尺寸”实体映射到B图层，注释映射到C图层，颜色、线条样式等都是bylayer（跟随图层），保存好映射文件方便下次调用；

5.结果：导出到DWG后，工程图上所有几何体线条均为A图层，尺寸都被设定为B图层，注释都被设定为C图层，即使已经在工程图中设好了图层，也会被映射文件覆盖图层信息而转化到DWG上；

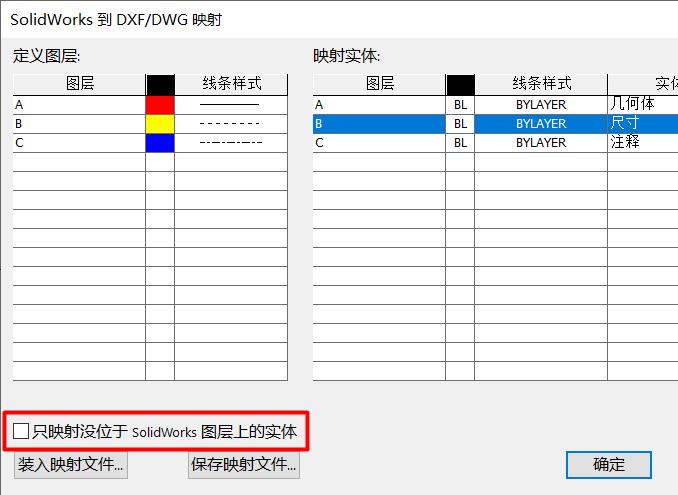

6.如果某个注释已经提前在工程图设定好了图层D，此时不希望被映射文件影响，即转换为DWG时，仍为D图层，则应勾选此选项：只映射没位于SOLIDWORKS图层上的实体。

此选项消除勾选时，所有图纸上的实体都将按照此映射文件来映射图层，即使某些对象已经设定好了其他图层也会被转换，如果勾选了此选项，则只有没有设定图层的实体才会应用此映射文件的规则进行转换。

利用SOLIDWORKS映射文件导出DWG，是解决图纸乱层、批量标准化分层的好方法。通过自定义图层规则，可让模型边线、尺寸标注、文字注释自动分类归层，同时支持两种映射模式自由切换：全局统一覆盖分层或仅对无图层实体分层。一次设置、重复调用，告别CAD手动改层，大幅提升SOLIDWORKS转DWG图纸的规范性与出图效率。
