很多时候在SOLIDWORKS工程图标注直径尺寸时，会遇到尺寸数值正常，但直径符号Φ不显示的异常问题，重启软件、重置标注样式均无法修复。该故障并非设置问题，大多是软件符号图库文件gtol.sym丢失或损坏导致符号库加载失败。SOLIDWORKS汉鼎信息科技给大家分享标准修复方案，快速恢复工程图直径符号正常显示。

出现这种情况可以参考以下方法：

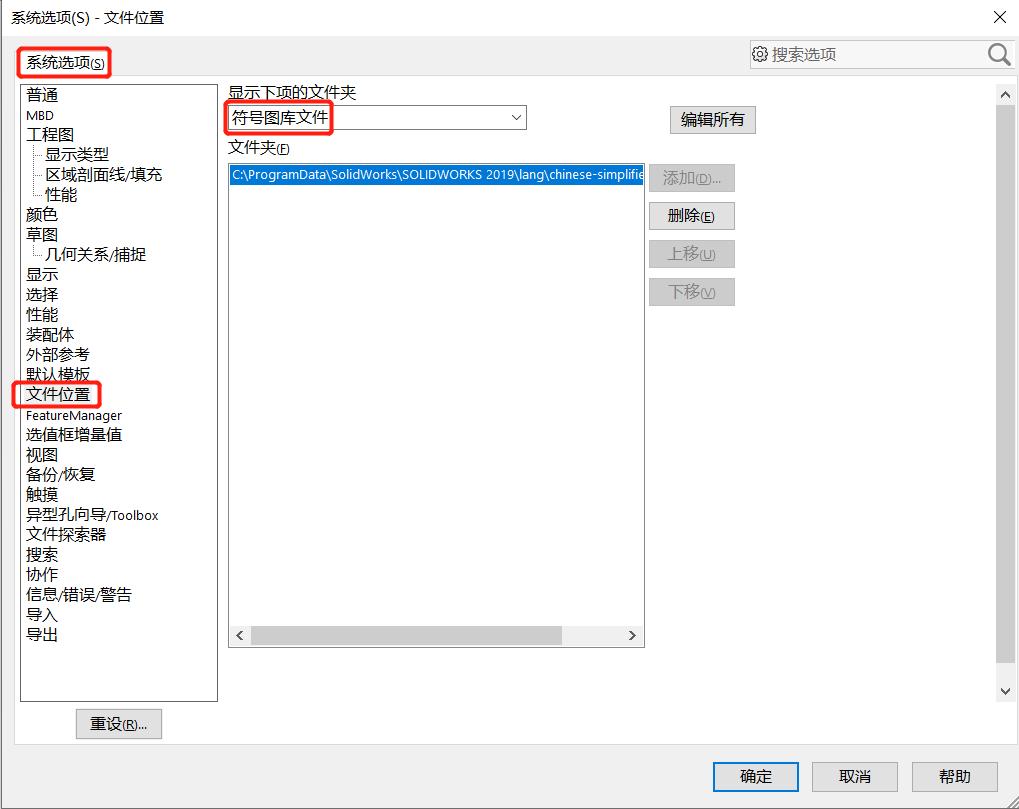

在“工具”>“选项”>“系统选项”>“文件位置”指定【符号图库文件】的路径。 通常，“符号图库文件”位置指向 gtol.sym 文件的位置。 路径是： C:\ProgramData\SOLIDWORKS\SOLIDWORKS 版本\Lang\Chinese-Simplified（当前电脑语言，繁体为Chinese） ；如果该路径已经指定，则可能是gtol.sym 文件损坏了，建议复制其它正常使用电脑上该路径下的gtol.sym 文件进行覆盖。

注：C：\ProgramData为隐藏文件夹

直径符号缺失是SOLIDWORKS工程图常见符号库故障，核心原因就是gtol.sym符号图库文件异常。只需核对系统文件位置路径、重置符号图库目录，或替换完好的文件即可彻底解决问题。修复后可正常显示直径、公差等各类工程图符号，保证图纸标注规范统一，避免因符号缺失导致图纸审核、加工出错。
