在SOLIDWORKS中将草稿品质工程图导出为DXF文件时，经常遇到视图空白、内容丢失的问题，导出后的DXF无任何线条与轮廓，严重影响图纸交付与CAD对接使用。该故障核心原因是草稿品质视图无法直接兼容DXF转换，且软件自动转高品质视图失败、模型存在几何错误导致。SOLIDWORKS汉鼎信息科技详细讲解从视图样式调整、3D模型显示设置到模型报错排查的完整解决方案。

参考下面的步骤，将工程图视图转换为高品质：

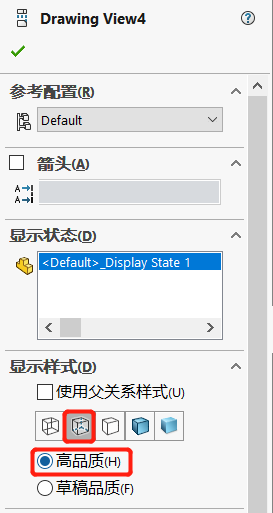

左键单击工程图视图本身，在左侧的属性管理器中，设置显示样式为“高品质”和 “隐藏线可见”（不要选择“上色”或“带边线上色”，因为这两个显示样式会始终使用草稿品质算法）。

将工程图视图转换为高品质之后，可能会遇到以下两种情况之一：
1.工程图视图为空
2.将鼠标移到视图上会显示带有闪电符号的方形符号。这意味着，不能将工程图视图转换为高品质，它仍显示为草稿品质。

高品质工程图视图问题（或无法转换为高品质的视图）与 3D 模型的高品质展示有关。要切换到高品质，请执行以下步骤：
A) 打开 3D 模型
B) 转到“视图”>“显示”> 选择“消除隐藏线”，并不勾选“草稿品质 HLR/HLV”

执行步骤 A 和 B 后（如果工程图视图出现问题 1 或 2，则单独执行），3D 模型将显示完全空白的图形区域（3D 模型消失）。这就是为什么无法将工程图视图切换到高品质。模型几何体中的某些原因造成无法以“高品质”显示视图。

要做的第一件事就是使用“tools_check”（在“检查”窗口中，激活选项“严格实体/曲面检查”、“invalid faces”和“invalid edges”）以识别任何无效的几何体。

总而言之，SOLIDWORKS草稿品质工程图导出DXF出现空白视图，并非导出故障，而是视图渲染模式不兼容与模型几何体异常共同导致的常见问题。上色、带边线上色样式无法适配DXF转换，需统一设置为高品质隐藏线可见模式；若依旧无法切换高品质，大概率是模型存在无效曲面、破损边线等错误。通过关闭3D模型草稿渲染、严格检查模型几何体并修复问题，即可彻底解决DXF导出视图空白、转换失败问题，有效保障工程图与CAD文件对接顺畅，提升图纸导出准确率与工作效率。
