在制作SOLIDWORKS工程图时，都会使用链接属性功能，让注释自动读取模型参数，实现图纸信息同步更新。默认情况下，注释只能关联当前图纸对应的零件或装配体属性，很多人不知道工程图注释可以跨模型关联其他零件、其他装配体的文档属性。掌握该技巧，可以实现一张工程图同时调取多个模型参数，无需手动填写文字，极大提升图纸通用性和修改效率。

以下是SOLIDWORKS汉鼎信息科技分享的操作步骤：

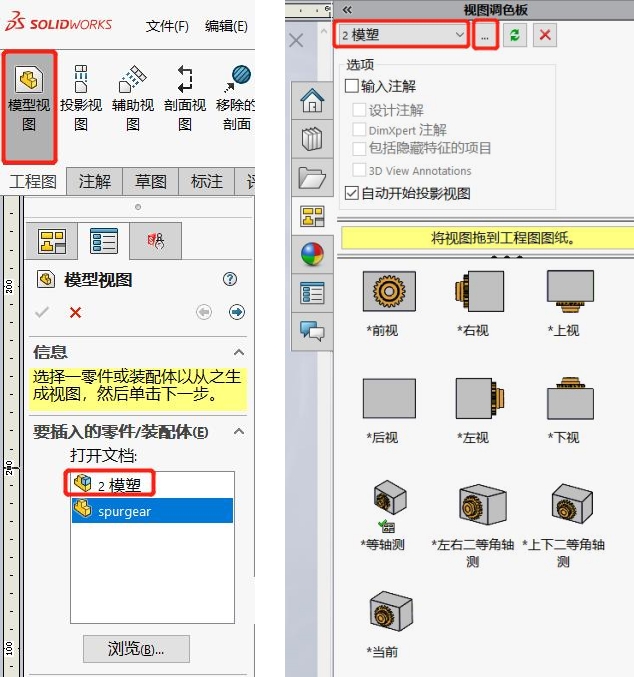

1.在当前工程图中用模型视图命令或者视图调色板，创建其他模型（装配体或零部件）的一个视图，以方便在后面的步骤，选择对应的零部件。

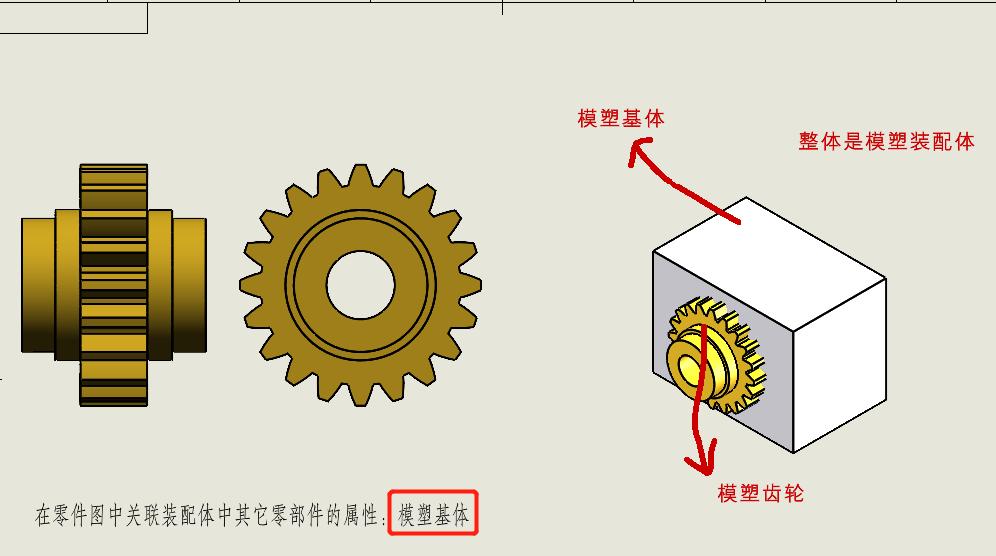

在这个例子中，当前模型是一个齿轮（spurgear）。将要创建一个其他装配体（模塑）的视图，将工程图的注释与这个装配体中的一个零件（模塑基体）的属性进行关联。

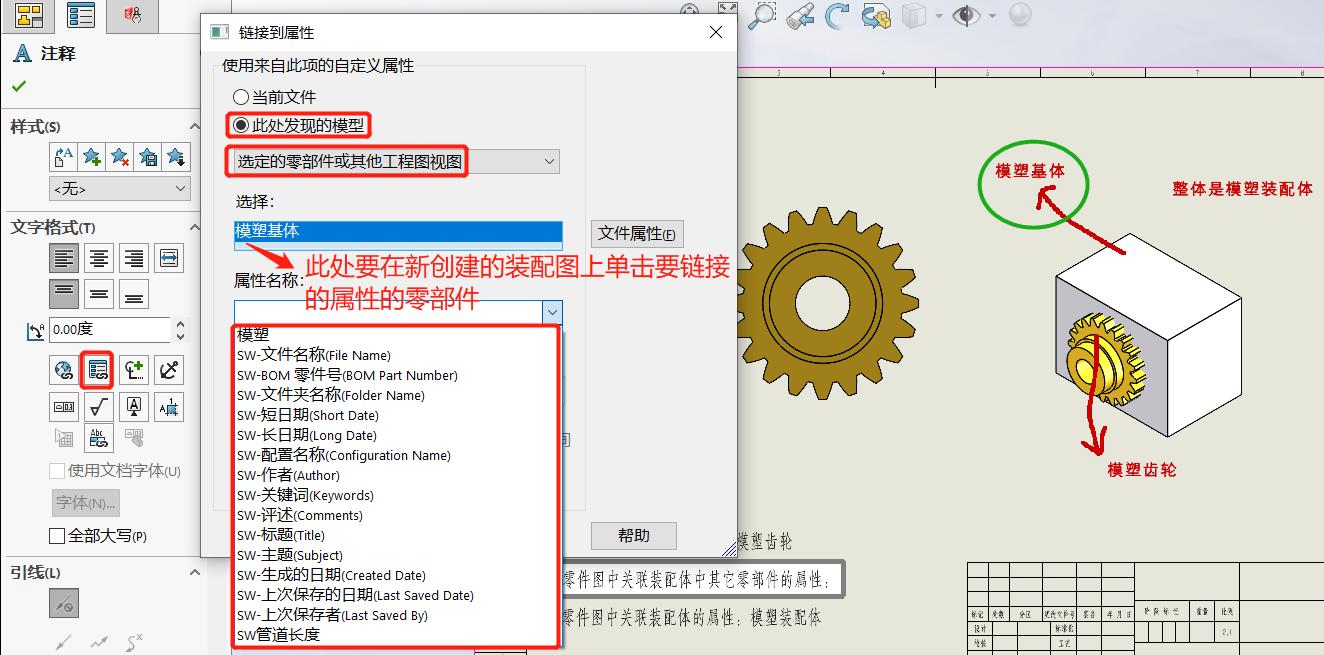

2.创建一个注释，并链接模塑装配中另一个零件的属性：

通过以上方法，即可在SOLIDWORKS工程图中轻松实现跨模型、跨零件属性关联注释。无需切换图纸、无需手动录入参数，只需插入对应模型视图，即可准确调取外部零件与装配体的文档属性。后续任意模型参数改动，工程图注释会自动同步更新，有效减少人工改错、漏改问题，非常适合多部件配套图纸、总装明细图纸的标准化出图场景。
