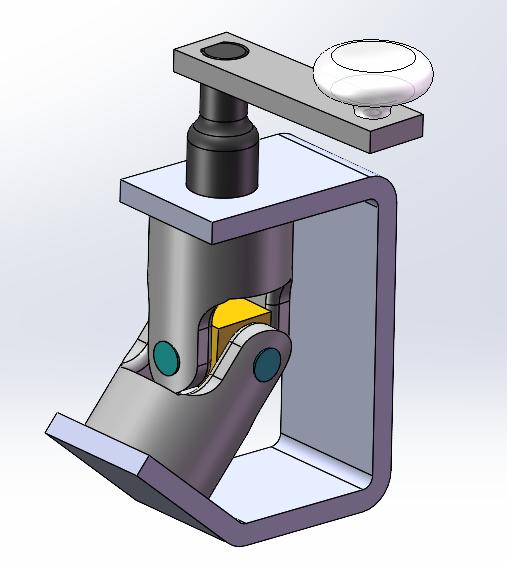

在SOLIDWORKS标准化出图工作中，很多工程师需要自定义零件专属属性，并让属性数值与装配体、工程图参数联动同步，实现图纸参数自动更新、明细信息统一管理。其中将工程图零件序号绑定零件自定义属性是高频实用场景，可有效解决项目号与零件属性不联动、手动录入易出错、无法批量同步的问题。SOLIDWORKS汉鼎信息科技以万向节装配体为例，教大家新建自定义属性并精准关联工程图零件序号数值。

将装配体工程图中的零件序号关联到一个新的自定义属性中，可以按以下操作实现：

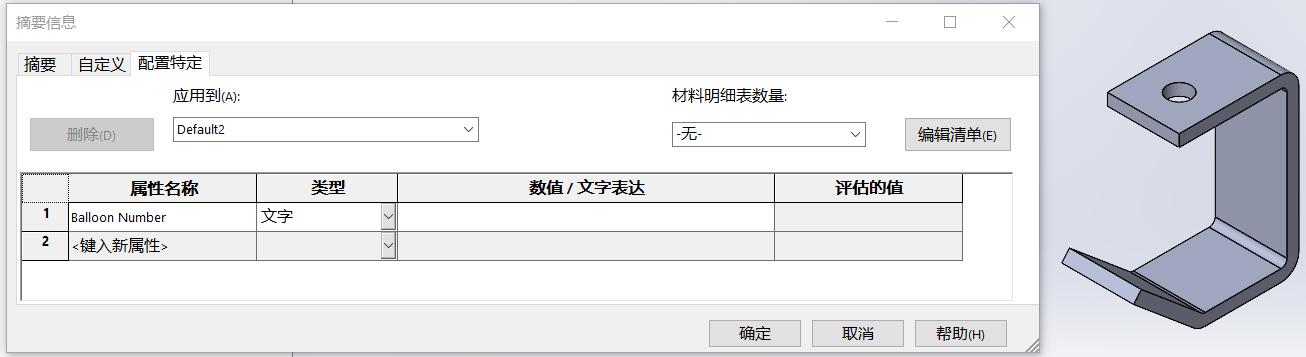

1.打开“bracket”子零件，在“文件属性”的“配置待定”中创建“Balloon Number”属性，保存零件并回到装配体。

2.创建装配体工程图，放置一个等轴测视图。

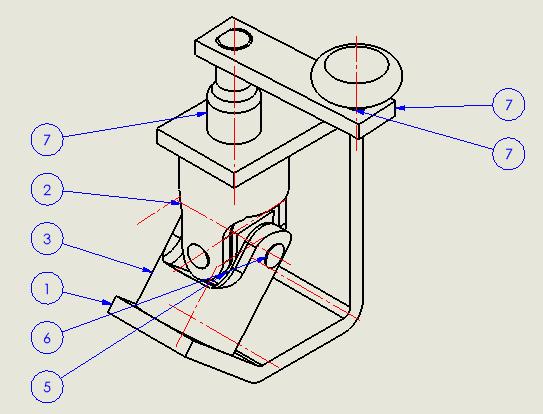

3.创建自动零件序号。

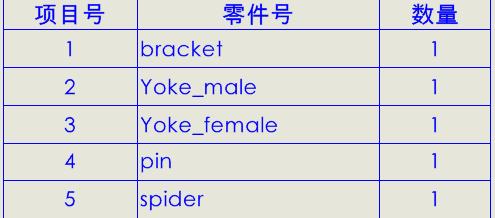

4.创建材料明细表。

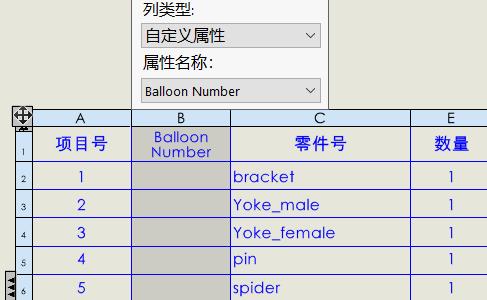

5.在材料明细表中插入一列新列，在列属性中选择列类型为“自定义属性”，在属性名称中下拉选择刚刚创建的“Ballon Number”。

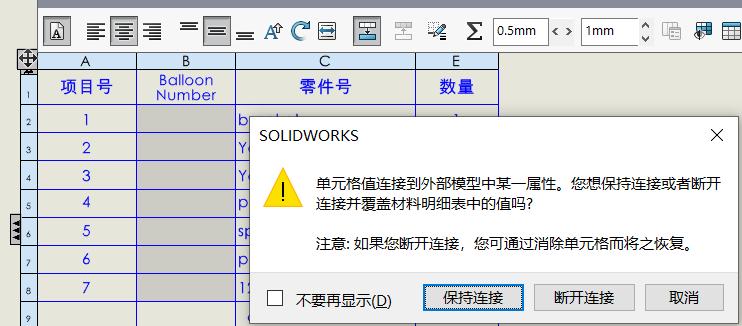

6.将“项目号”的值复制并粘贴到“Balloon Number”列中，在弹出的对话框中选择“保持链接”。

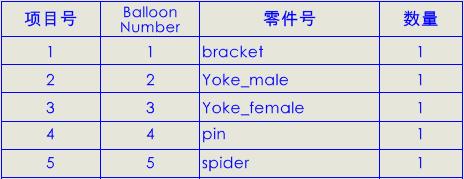

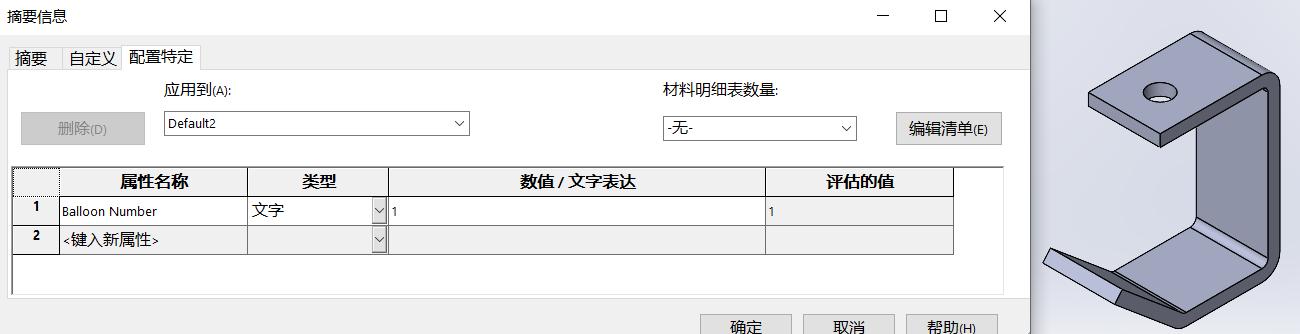

7.验证自定义属性是否已完成数值关联。

通过以上完整步骤，即可完成SOLIDWORKS零件自定义属性创建，并实现与装配体工程图零件序号、明细表项目号的准确关联绑定。开启保持链接模式后，后续工程图零件序号变更，自定义属性数值可同步联动更新，彻底告别手动录入、二次修改的繁琐操作，有效提升工程图标准化程度与出图效率，非常适合企业标准化模板搭建与批量图纸设计场景。
