每一份工程图与零件或装配体之间都会存在一个关联性。如果断开了此关联性，在对零件或装配体编辑修改时，工程图里的尺寸都不会进行更新。

这种情况同样也可能发生在对图纸中引用的零件或装配体修改时，这些修改保存在SOLIDWORKS软件的后续版本中，而不是最后保存的图纸版本。在本地文件下就会出现版本不同的提示：

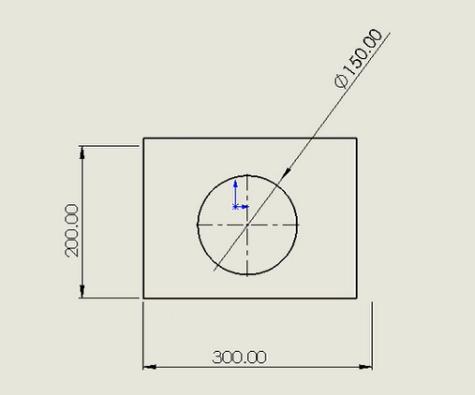

当在较早的SOLIDWORKS版本中打开已修改的绘图时，来自较晚版本更新的leader和维度值将不会出现。然而，图纸的文件名将显示一个星号(*)，表示自上次保存图纸以来对引用文件已进行了修改。

如果使用模型上次保存时相同的SOLIDWORKS版本中打开该图纸，则模型中更新的leader和维度值将正确显示。

为了避免这种情况，在SOLIDWORKS软件的后续版本中修改和保存一个模型后，应是在同一版本中打开、重建和保存相关图纸。以上方法是对模型修改后，打开图纸出现尺寸未对齐的处理方式。

总而言之，SOLIDWORKS工程图尺寸不更新、引线不显示、图纸带星号提示，核心原因是模型与图纸关联异常、软件版本不统一、图纸未同步重建保存。只要遵循“同版本修改模型、同版本刷新并保存工程图”的规范流程，即可彻底规避版本错位、参数滞后问题，保证模型与工程图数据实时同步、图纸标注精准一致，有效提升设计准确率与出图规范性。
