在SOLIDWORKS工程图外协对接、客户交付工作中，经常需要将图纸导出为DWG通用格式。很多设计师都会遇到SW转DWG字体自动变更、字号错乱、文字重叠等问题，原本规范的工程图字体格式，导出CAD后自动替换为默认字体，导致图纸排版混乱、信息无法准确识别。该问题主要是SOLIDWORKS字体映射文件未匹配自定义字体，软件无法识别专属字体导致自动替换，SOLIDWORKS汉鼎信息科技教大家通过修改映射文件解决该问题。

具体方法如下：

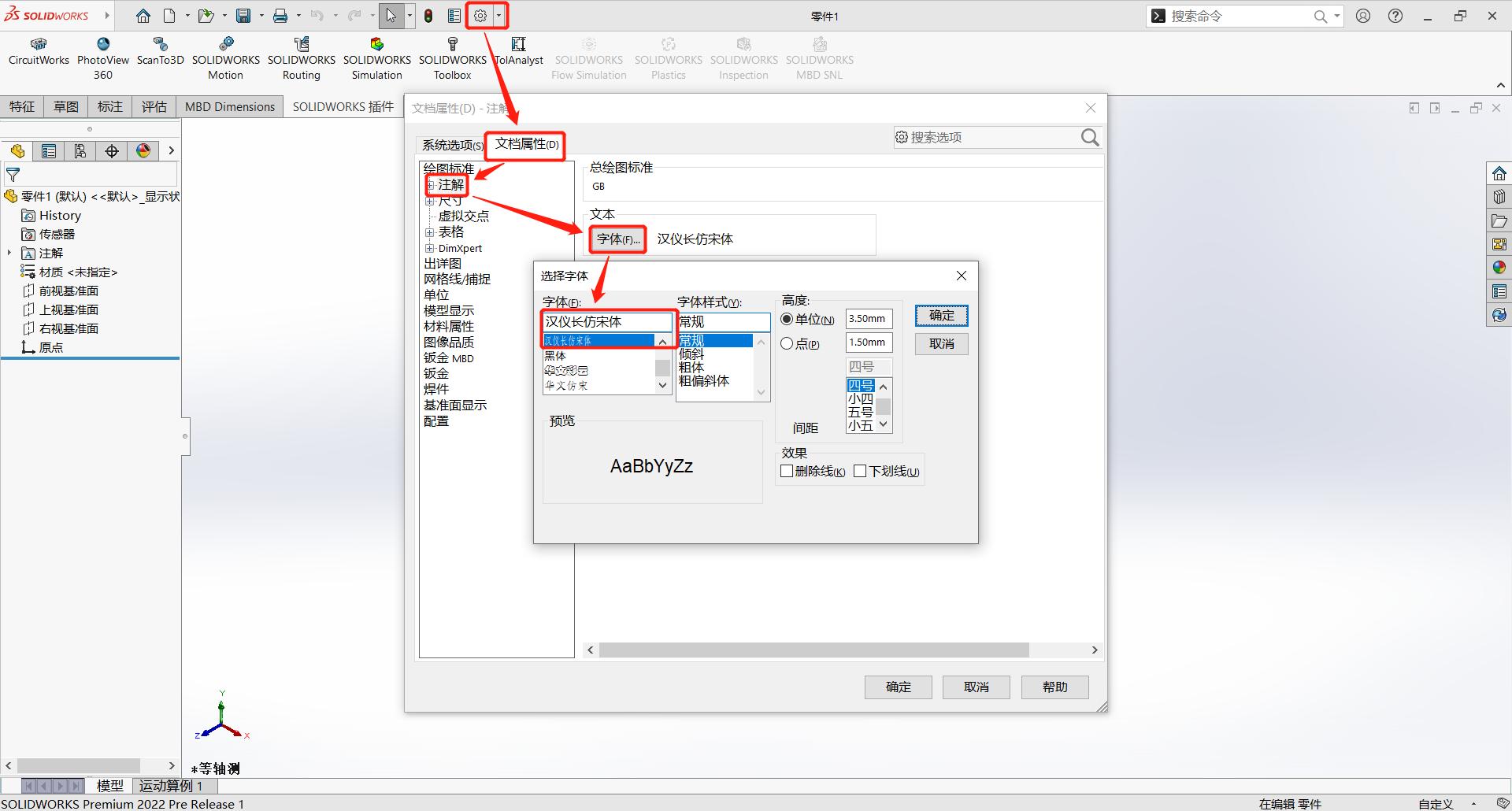

1.首先打开我SOLIDWORKS，进入设置—文档属性—注释—字体，查看所选择的字体类型并记住名称，方便后续使用。

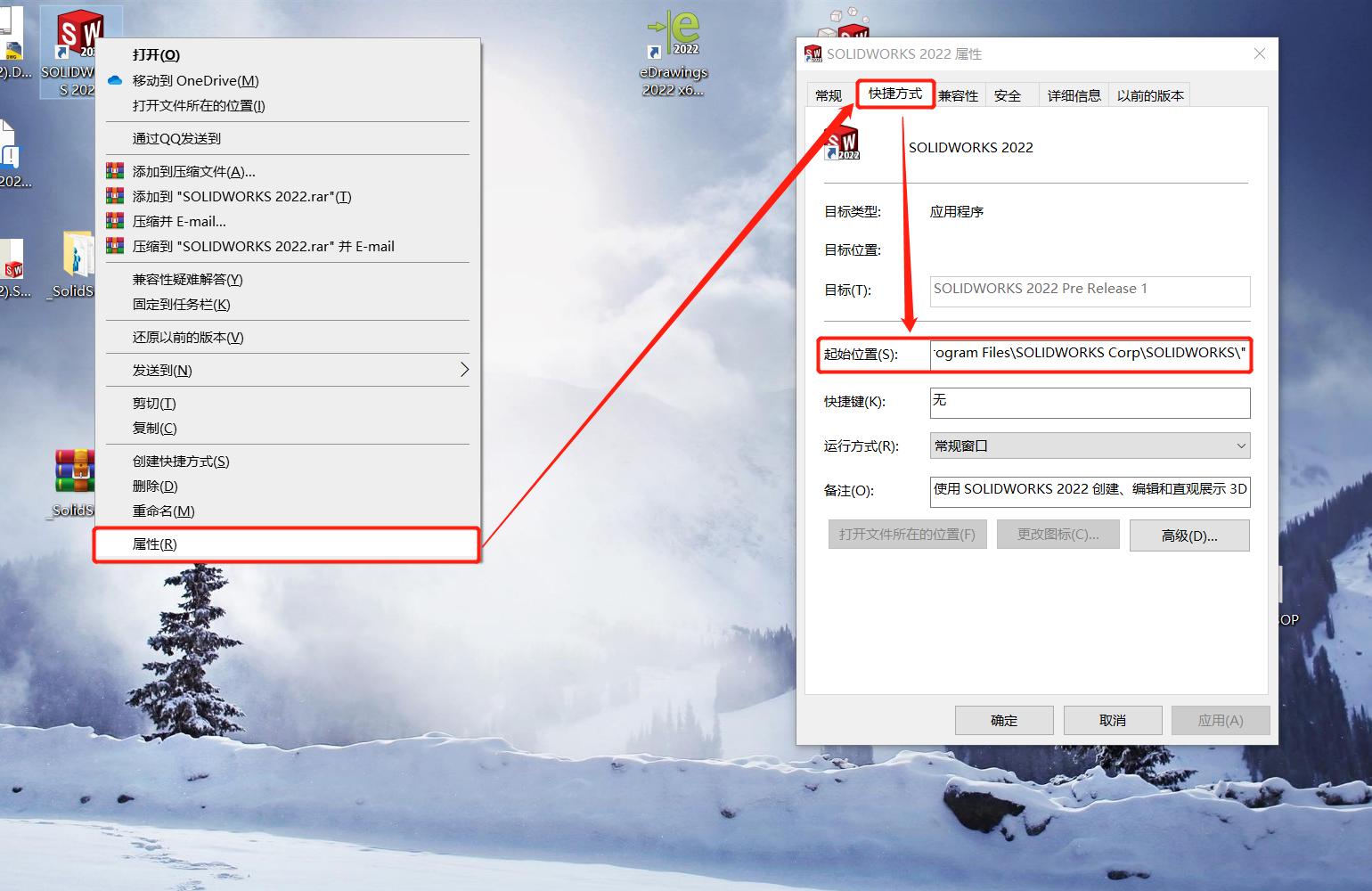

2.鼠标右键点击桌面SOLIDWORKS快捷方式图标，选择属性—快捷方式—起始位置，查看SOLIDWORKS安装位置。

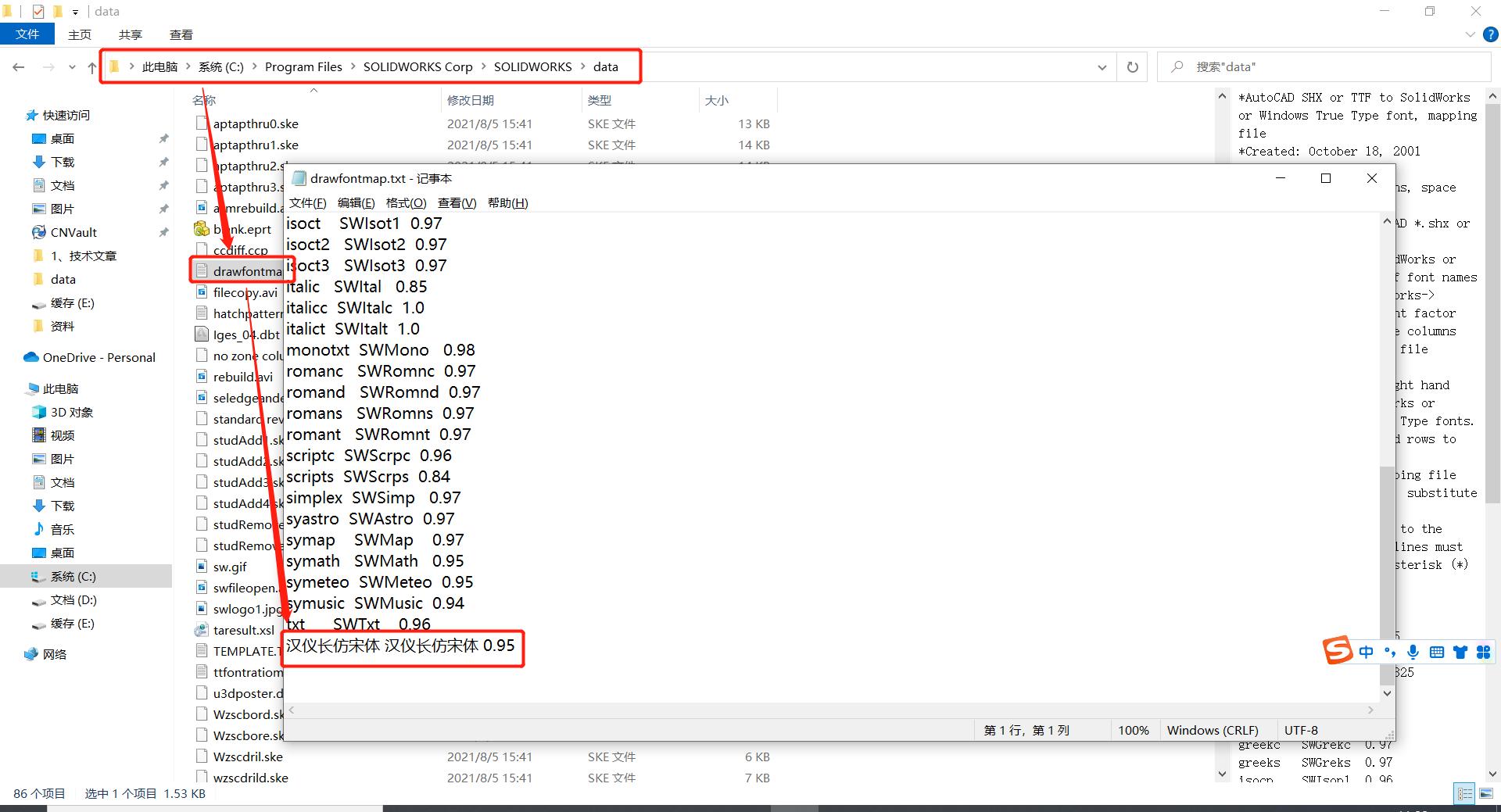

3.进入SOLIDWORKS安装文件，进入SolidWorks Corp\SolidWorks\data，找到drawfontmap.txt文件双击打开，在该文件最底下添加之前在注释中的字体名称，格式为“字体全称—空格—字体全称—空格—字体大小”（字体大小可根据需要进行调整），然后文件另存为保存在桌面，再将另存为的文件拖拽到该文件夹替换原有文件。

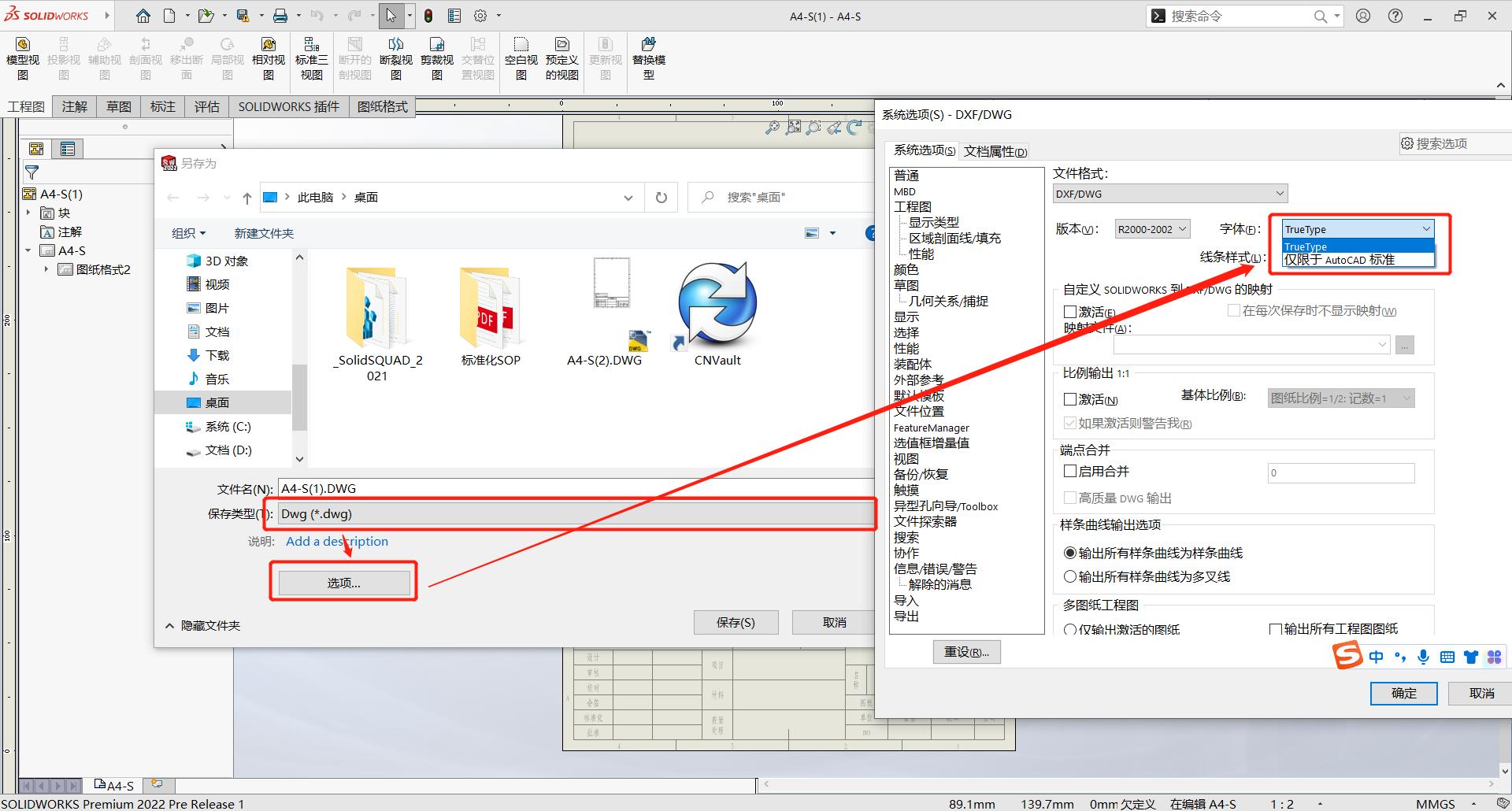

4.切换到工程图选择另存为，在下拉框中选择dwg格式，然后不要直接点击保存，先点击下方的“选项”按钮，在弹出的对话框中将字体“仅限于AutoCAD标准”改为TrueType，然后确定关闭对话框，点击保存，转换成cad文件。

5.此时打开DWG文件，文字将会跟随SOLIDWORKS工程图所选择的文字。

通过修改SOLIDWORKS字体映射文件、调整DWG导出字体参数，即可解决工程图转CAD字体自动变更、错乱重叠的常见问题。提前匹配自定义字体映射规则，让DWG导出字体、字号与原SW工程图完全一致，无需二次调整图纸格式。有效保障外协加工、商务对接的图纸准确性与规范性，大幅提升图纸交付效率与标准化程度。
