SOLIDWORKS 2020新功能揭秘来啦

发布时间：2019-10-10 9:52:22

网格化（离散化）是有限元分析过程中一个至关重要的步骤。计算的精度取决于网格的质量，一般而言，网格越精细，精度就越高。另外一个维度就是，网格的阶数越高，精度也就越高。

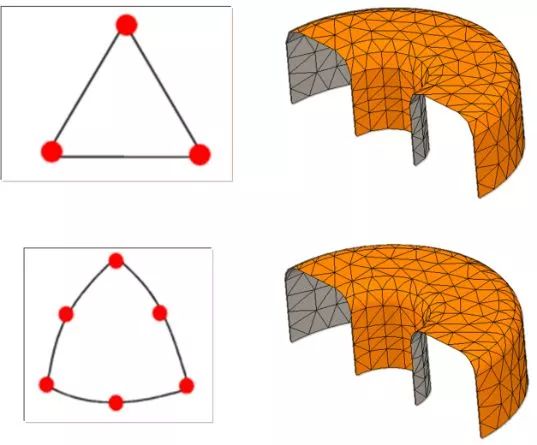

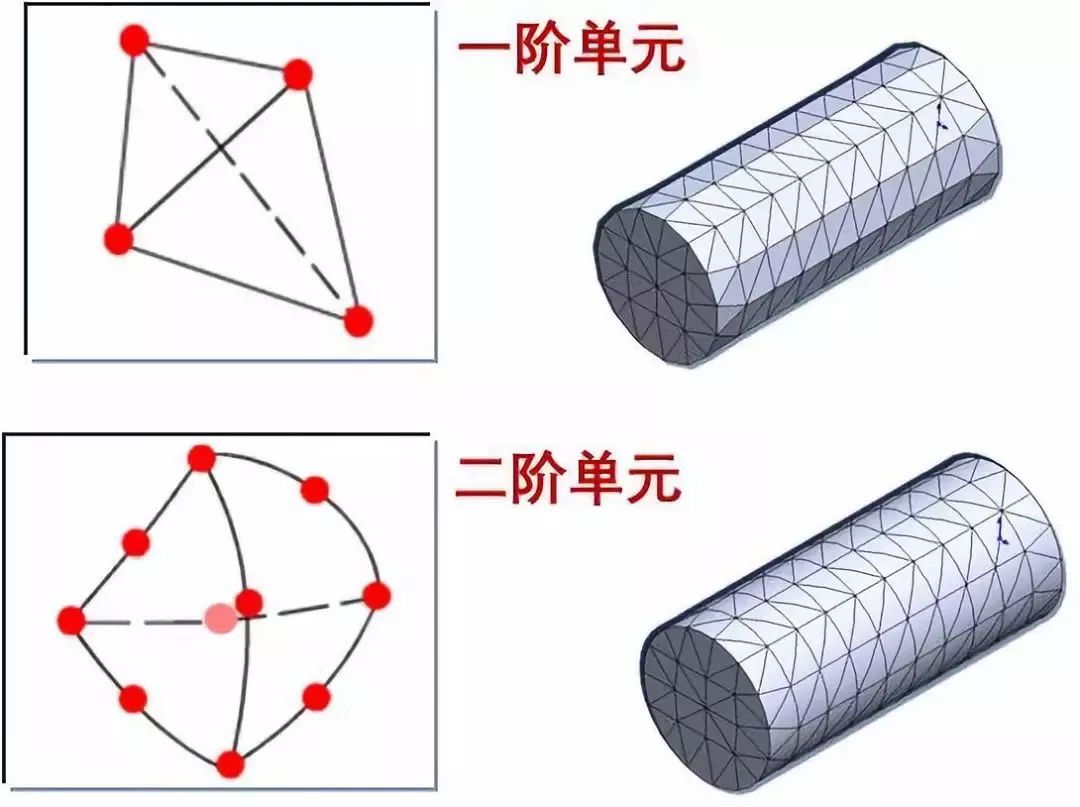

SOLIDWORKS提供草稿品质单元（一阶网格）、高品质单元（二阶单元）以及高阶单元的办法。我们这里只讨论草稿品质和高品质单元的设置。

草稿品质单元，可以作为前期试算，精度要求不高的算例。可以节约计算时间，提高工作效率。

旧版本设置方法

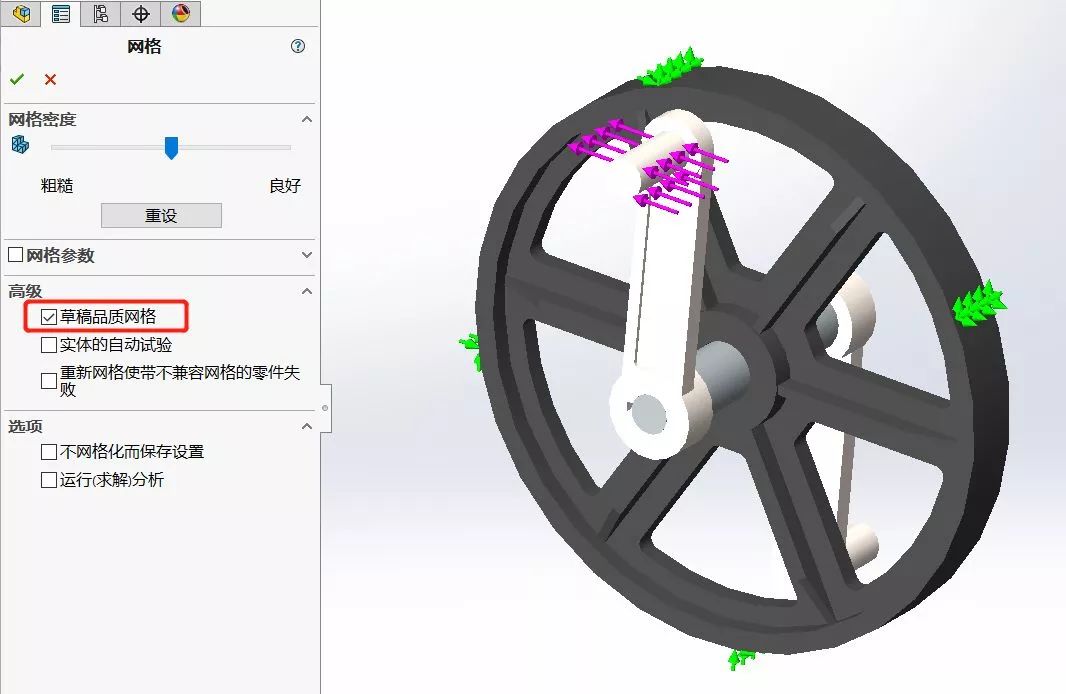

右键网格，在属性管理器里面展开高级。默认是高品质网格，当需要草稿品质的时候，勾选草稿品质网格选项。只是一个全局设置，勾选之后所有的实体都是草稿品质的。

有没有更好的方案实现效率和质量的平衡呢？

让我们看看SOLIDWORKS 2020是怎么做的。

新版本设置方法

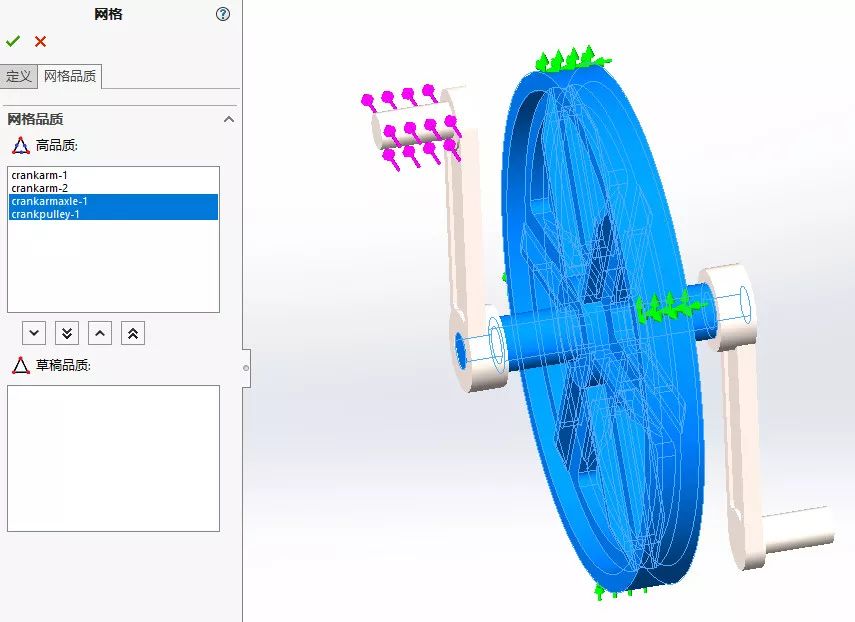

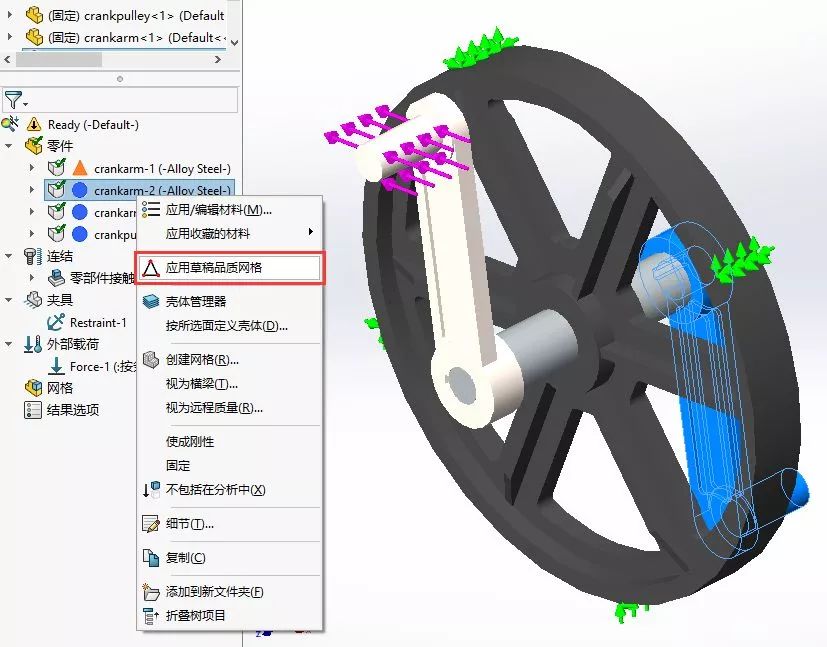

在SOLIDWIRKS 2020中，对网格的设置变得更加简单快捷。要为实体几何体分配草稿品质网格，右键单击Simulation静态算例中的几何体，然后单击应用草稿品质网格。也可以在网格属性管理器网格品质，进行草稿品质和高品质的批量处理和设置。

使用草稿品质网格，可以提高计算效率。但是原有功能只能整体切换，关注的重点区域也会随草稿品质带来精度牺牲。

SOLIDWORKS 2020版本功能可以允许草稿品质和高品质网格在实体间混合并自由的切换。提高运算效率的同时，也可以让我们关注点，不牺牲质量。
