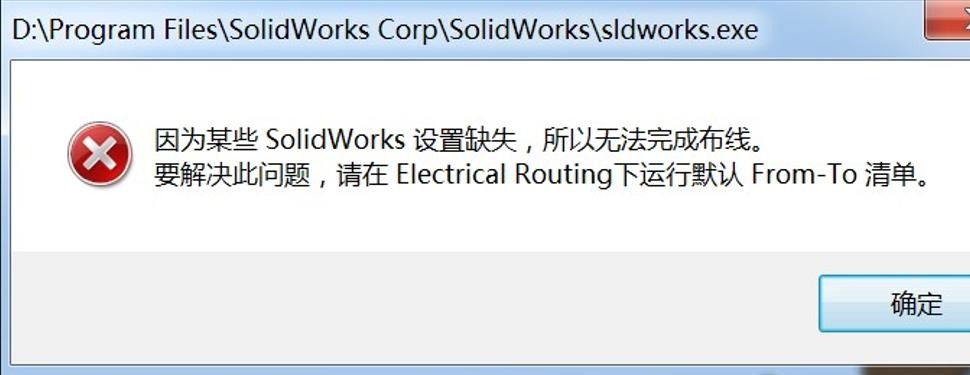

在使用 SOLIDWORKS Electrical 2D完成原理图设计之后，使用 SOLIDWORKS Electrical 3D进行三维布线，出现布线失败的问题，这是因为什么原因被影响？

根据东莞汉鼎信息科技的技术工程师分析，出现布线失败的问题存在多种原因影响。

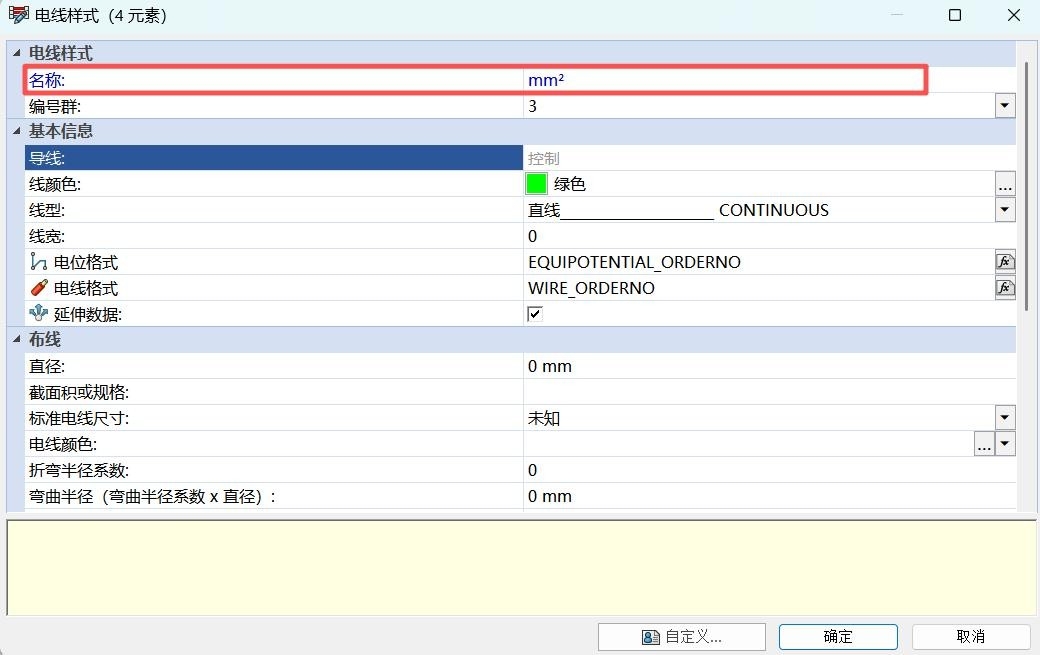

可能存在的原因一：在原理图电线样式，电线名称用了特殊字符 mm²。

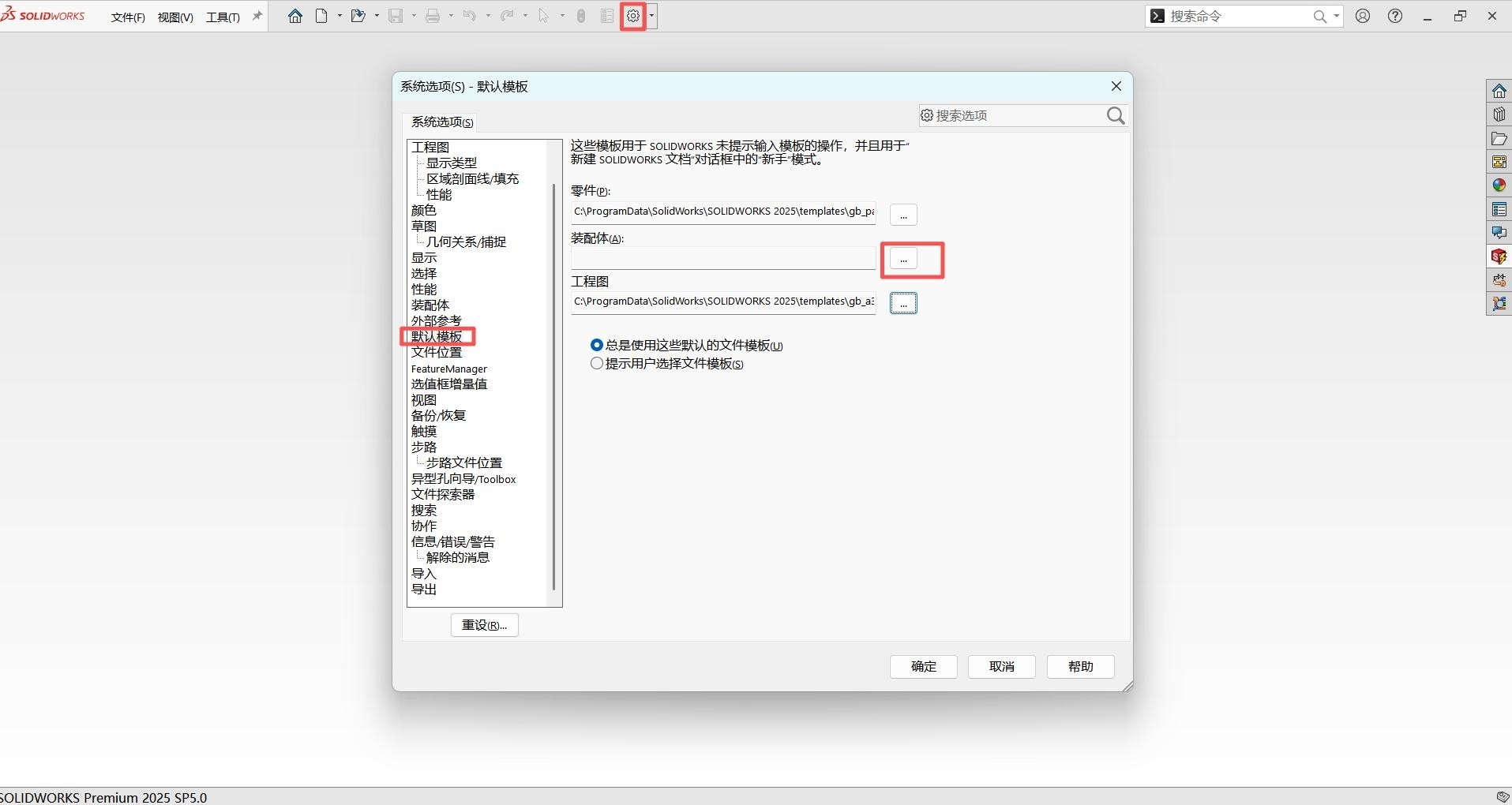

可能存在的原因二：SOLDIWORKS 中装配体默认模板缺失。

在SOLDIWORKS Electrical 中实体布线出来的每一个电线都是一个装配体零件，如若装配体默认模板未设置好，可能会出现布线失败的情况。

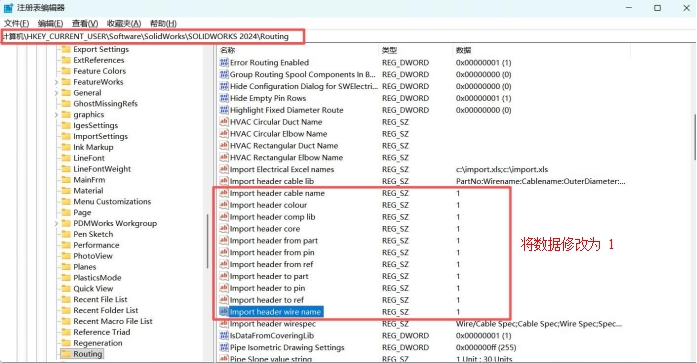

如若上面两种设计纰漏都未出现，但是布线还是失败，可以打开注册表，修改注册表值，可解决布线失败。

以上就是SOLIDWORKS Electrical 3D布线失败情况原因分析，在使用SOLIDWORKS软件过程中还有其他问题都可以咨询东莞汉鼎信息科技~
