SOLIDWORKS Electrical 3D布线可以根据原理图自动生成线路，并且电气属性可以自动与导轨或机柜进行配合放置。但电气模型该如何添加这些属性呢？下面东莞汉鼎信息科技以一个断路器作为例子，跟大家讲解如何创建智能电气模型。

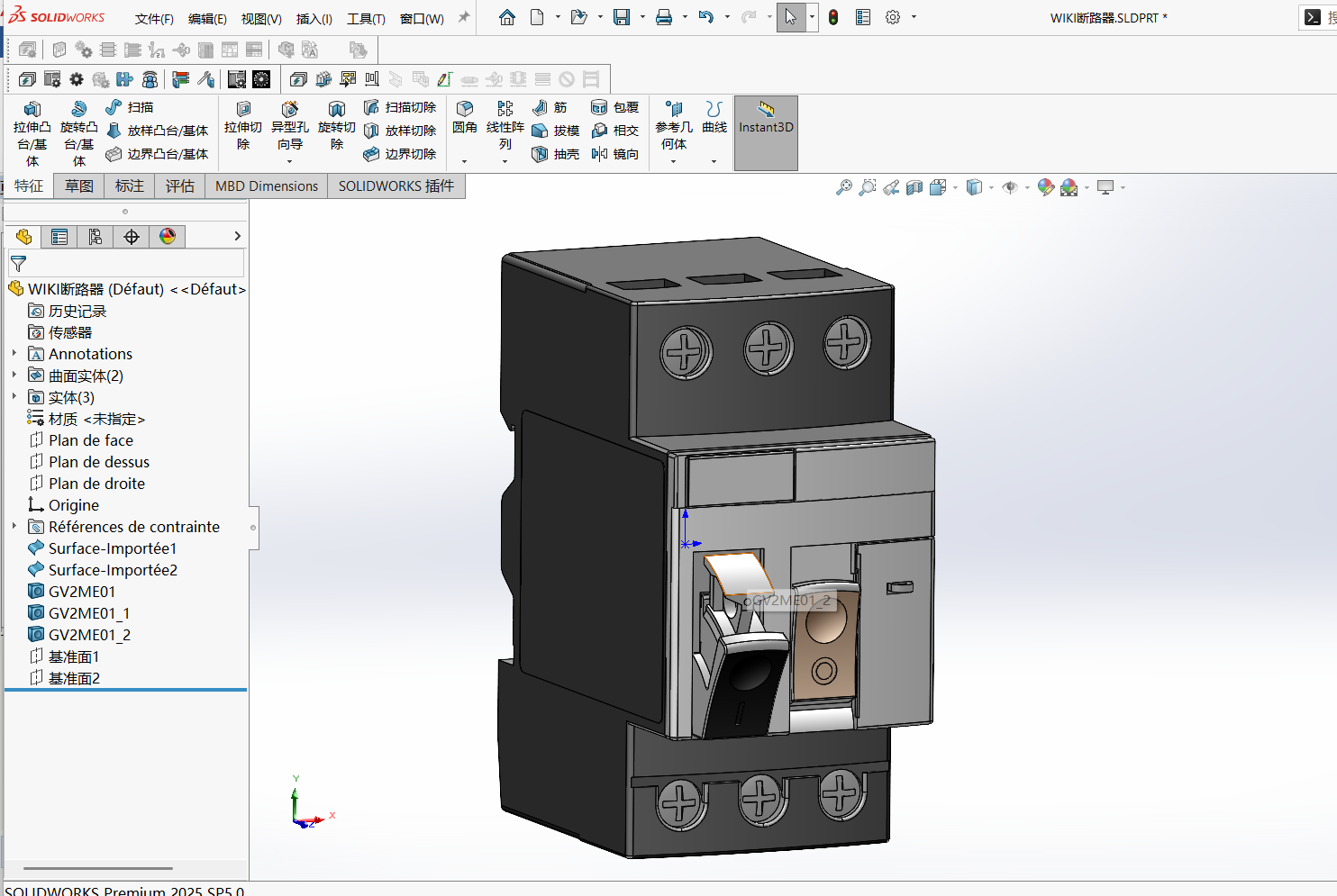

1.首先确保已经打开SOLIDWORKS Electrical 3D插件，接着打开一个模型，此处以施耐德的GV2ME01断路器为例。

2.然后需要通过电气设备向导创建连接点，打开电气设备向导共有三种方式：

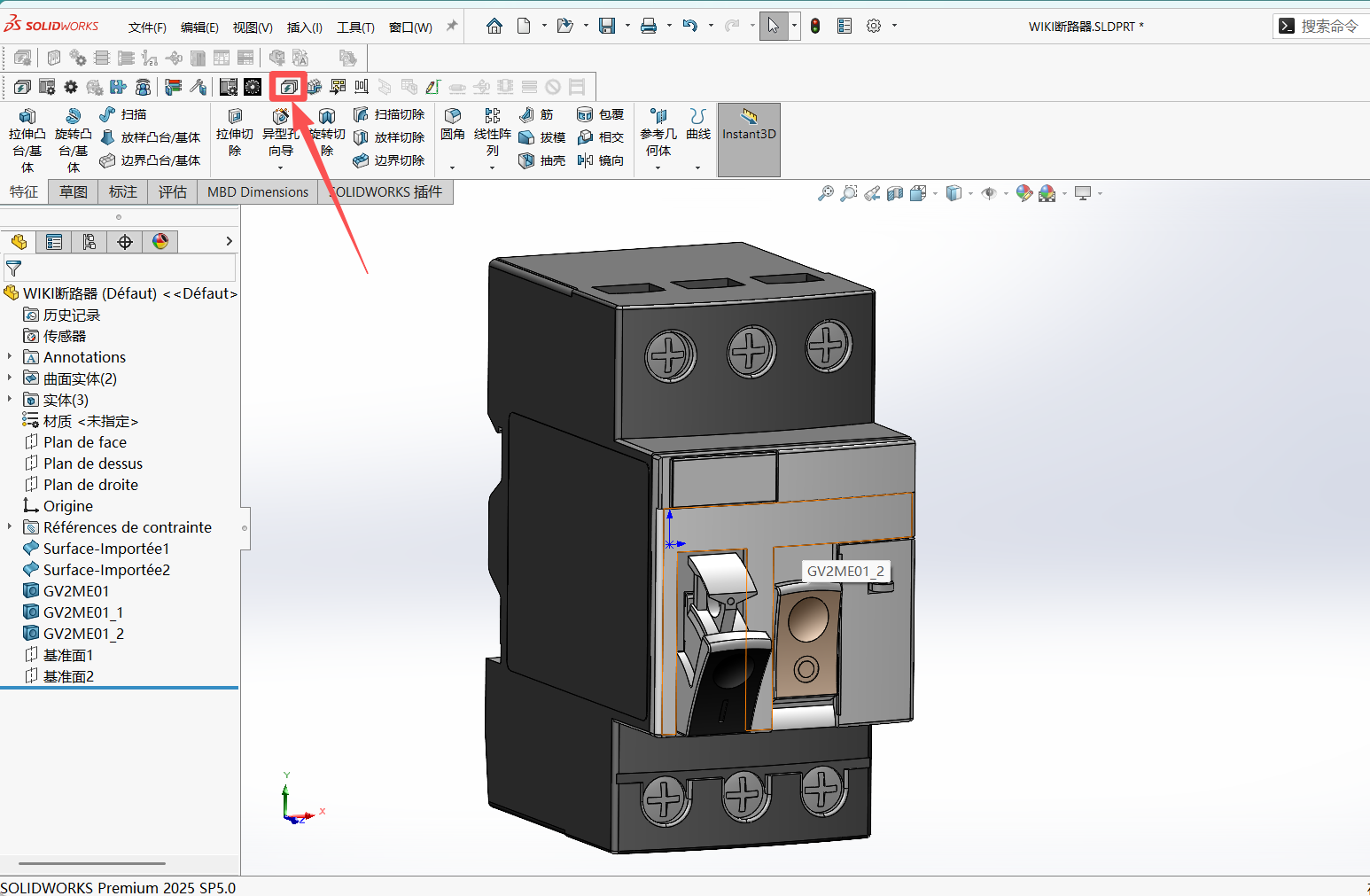

（1）在SOLIDWORKS Electrical 3D菜单中点击电气设备向导的图标

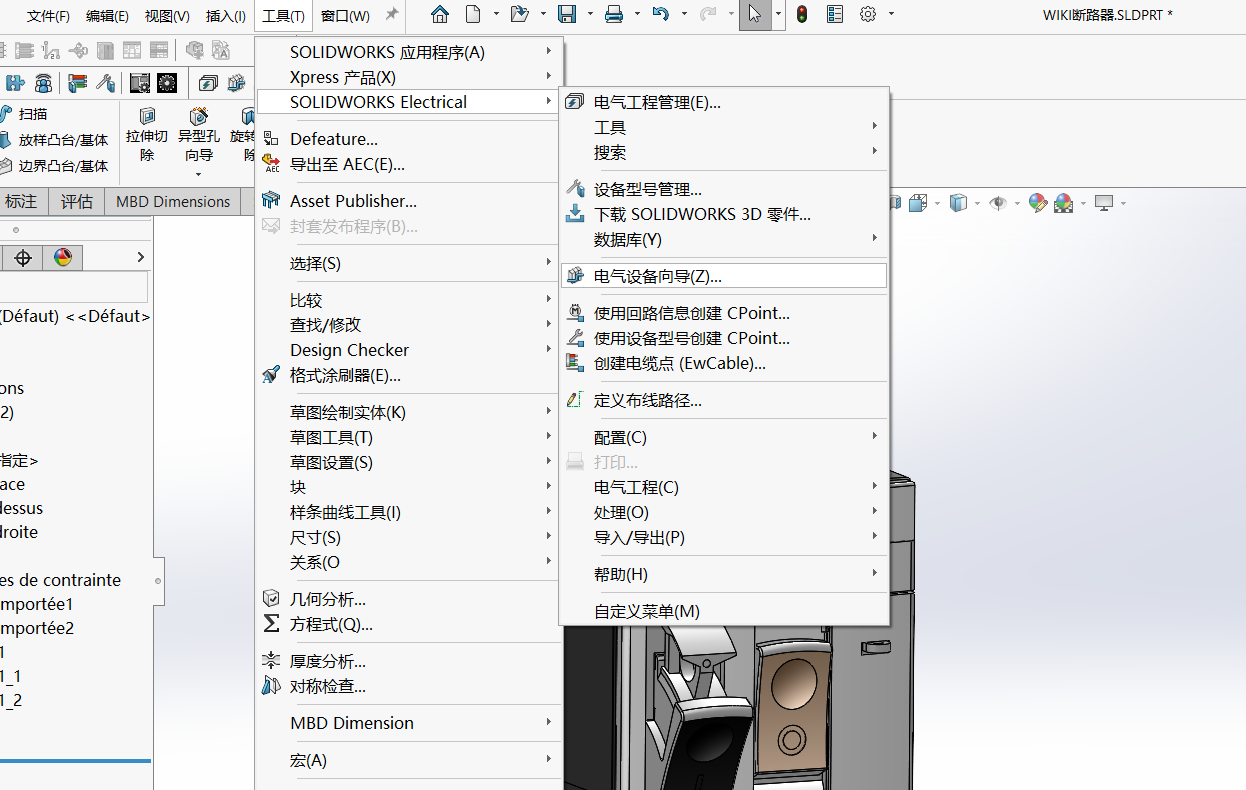

（2）在菜单栏-工具-SOLIDWORKS Electrical-电气设备向导

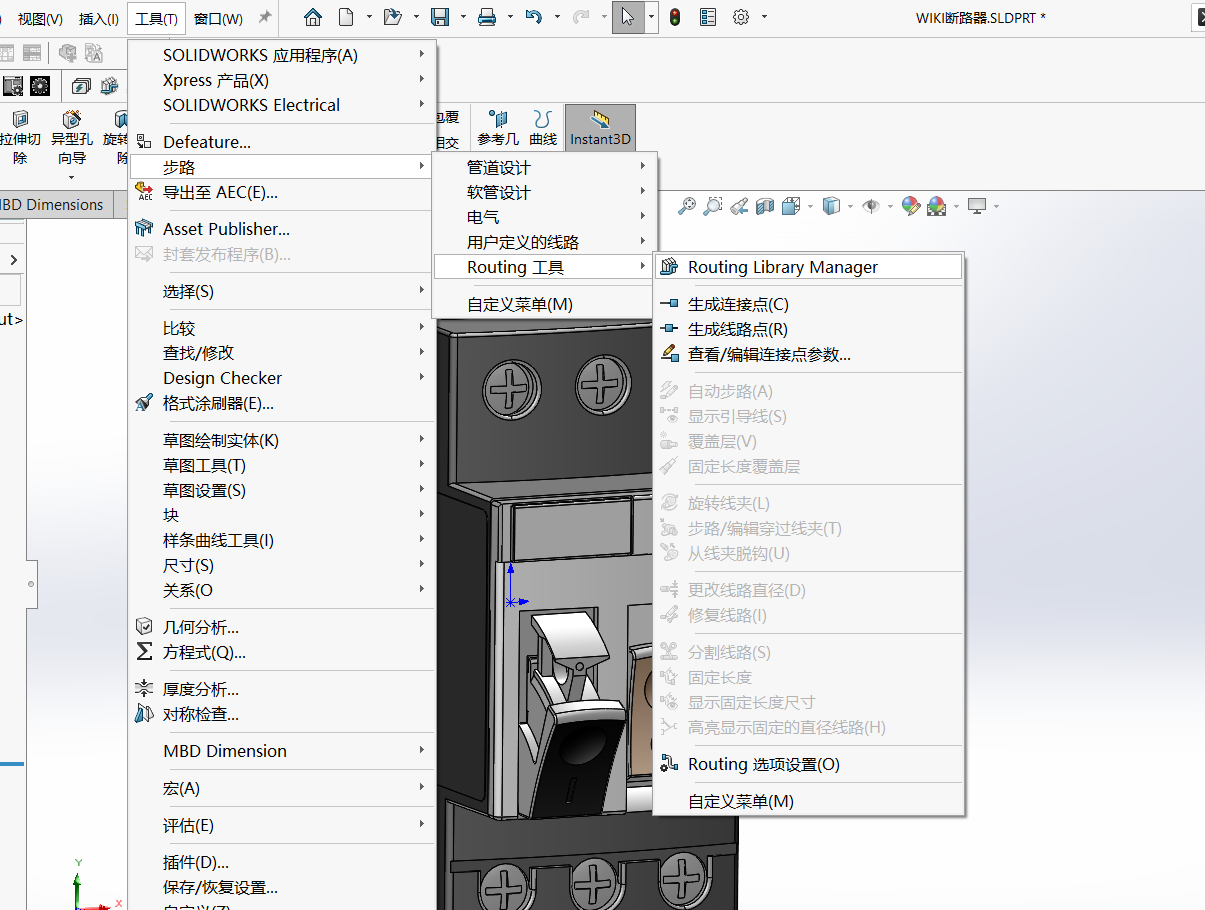

（3）在菜单栏-工具-步路-Routing工具-Routing Library Manage

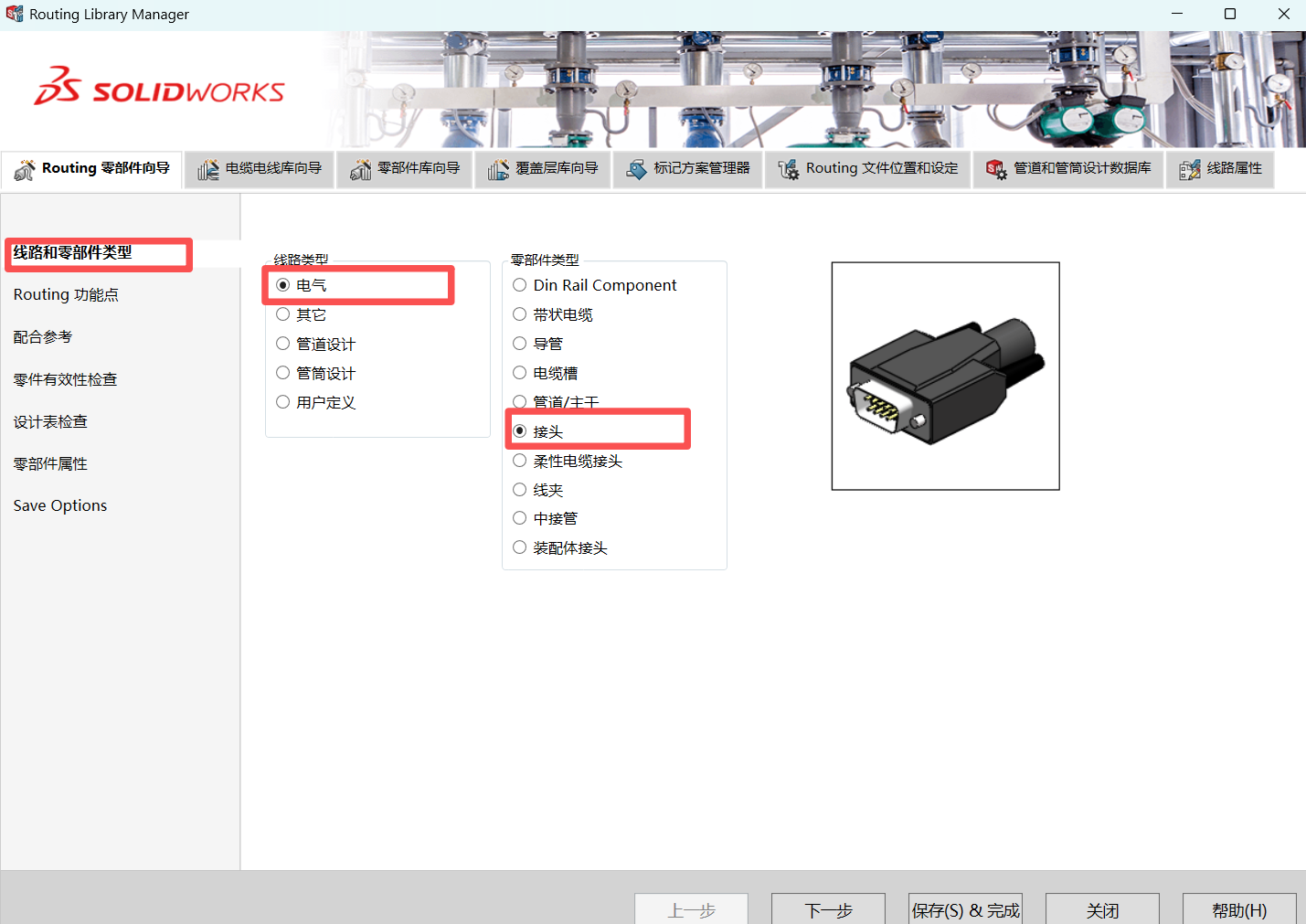

3.在打开的电气设备向导中，第一步先选【线路和零部件类型】，线路类型选择电气，零部件类型选择接头。

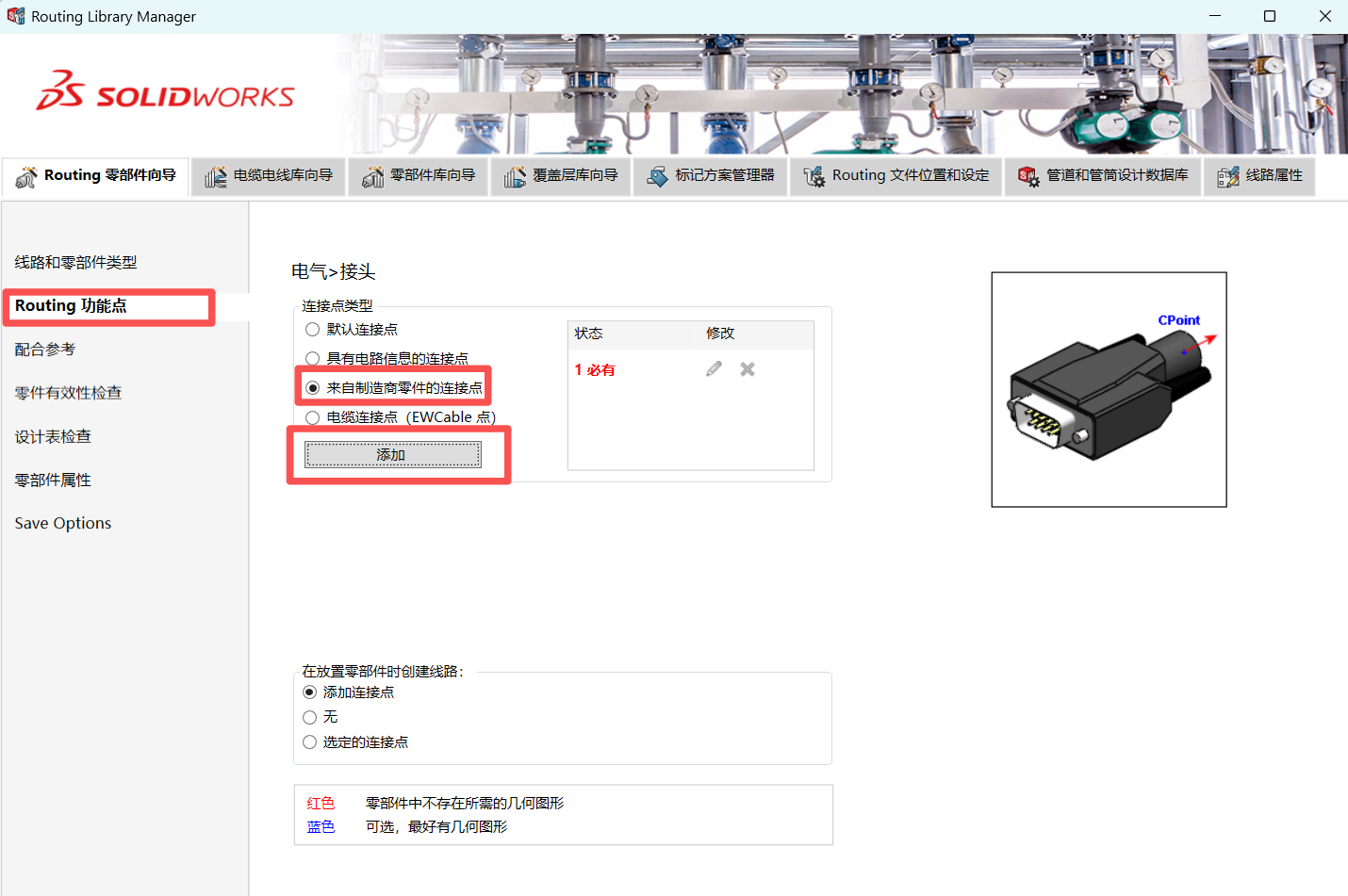

4.接着点击下一步到【Routing功能点】，选择【来自制造商的连接点】，通过此选项，可以将模型与电气设备型号数据库中的型号连接起来。

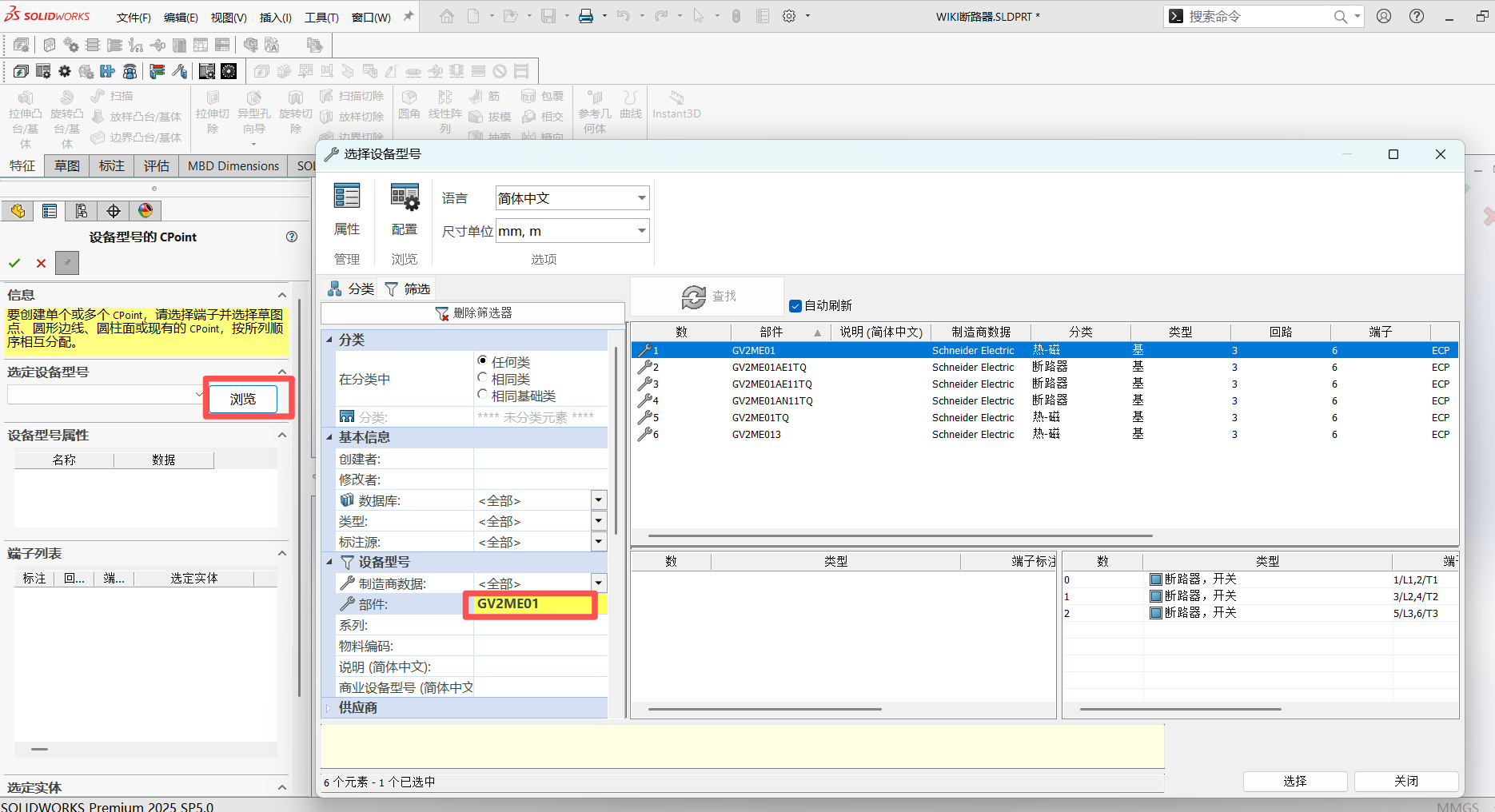

5.在弹出的界面中选择浏览，然后选择需要的型号后，就可以将型号中的连接点和模型进行关联。

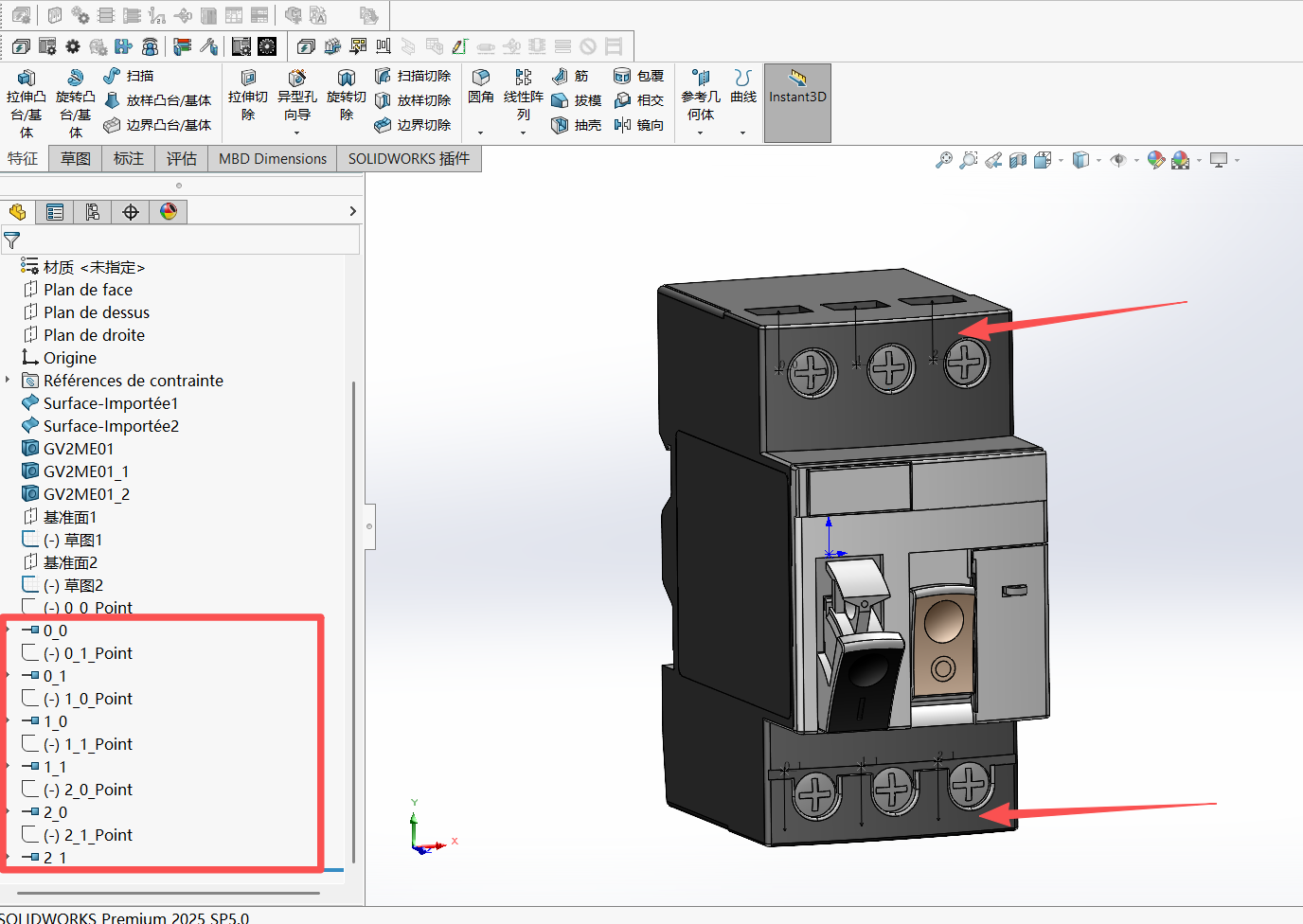

6.在端子列表中按照电气原理顺序选择对应的草图点，若无草图点，可以在模型的接线口中新建草图后，再进行步骤2，或者也可以直接选择模型的接线口，会提示【是否新建草图点】，点击时即可。逐步选择连接点和模型，已创建好的模型如下图所示。可以看到有六个连接点。

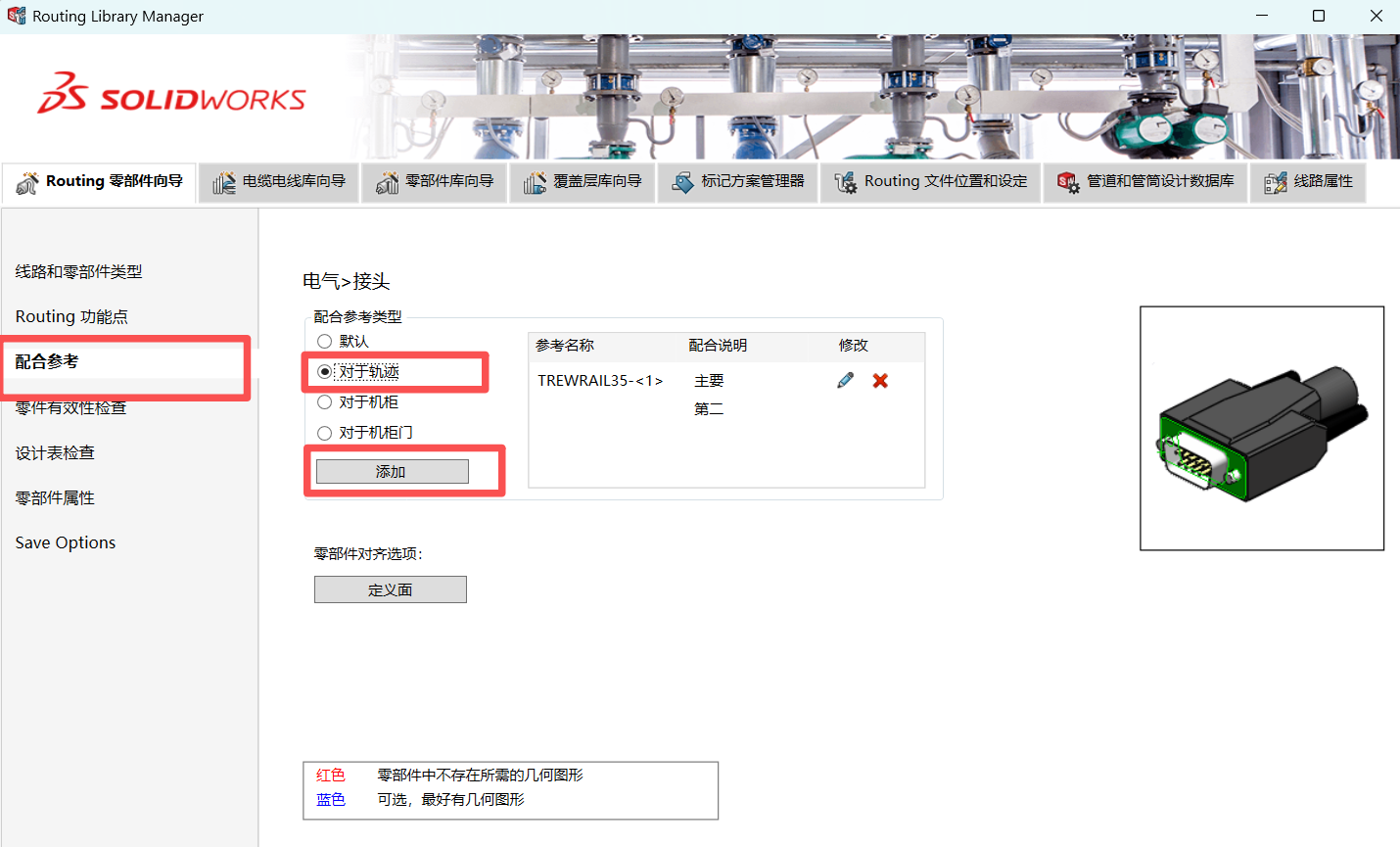

7.接着就是电气模型的智能配合，在断路器安装时，需要导轨配合，因此在Routing Library Manager中的配合参考需要选择【对于轨迹】。

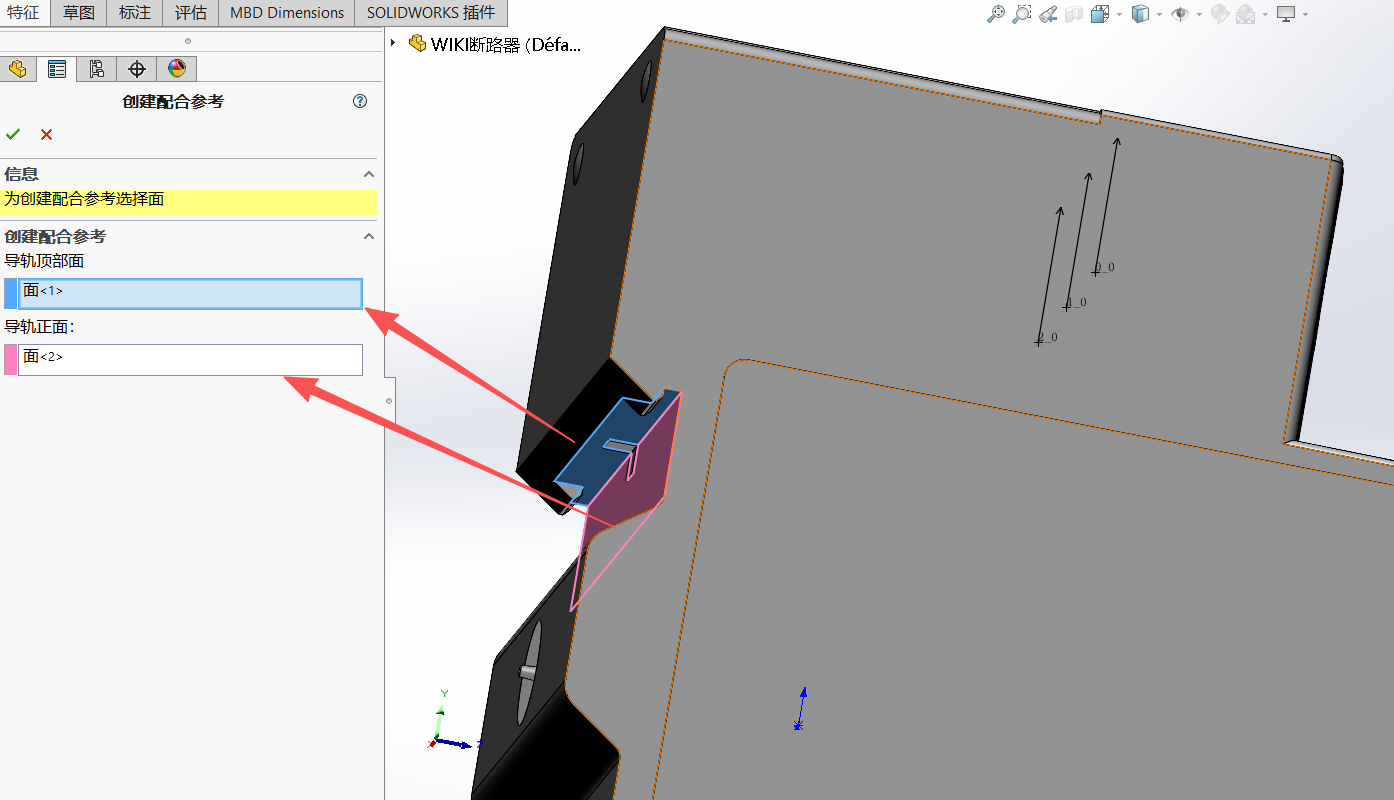

8.在弹出的界面中，选择配合参考，此时选择导轨的顶面和正面作为参考。

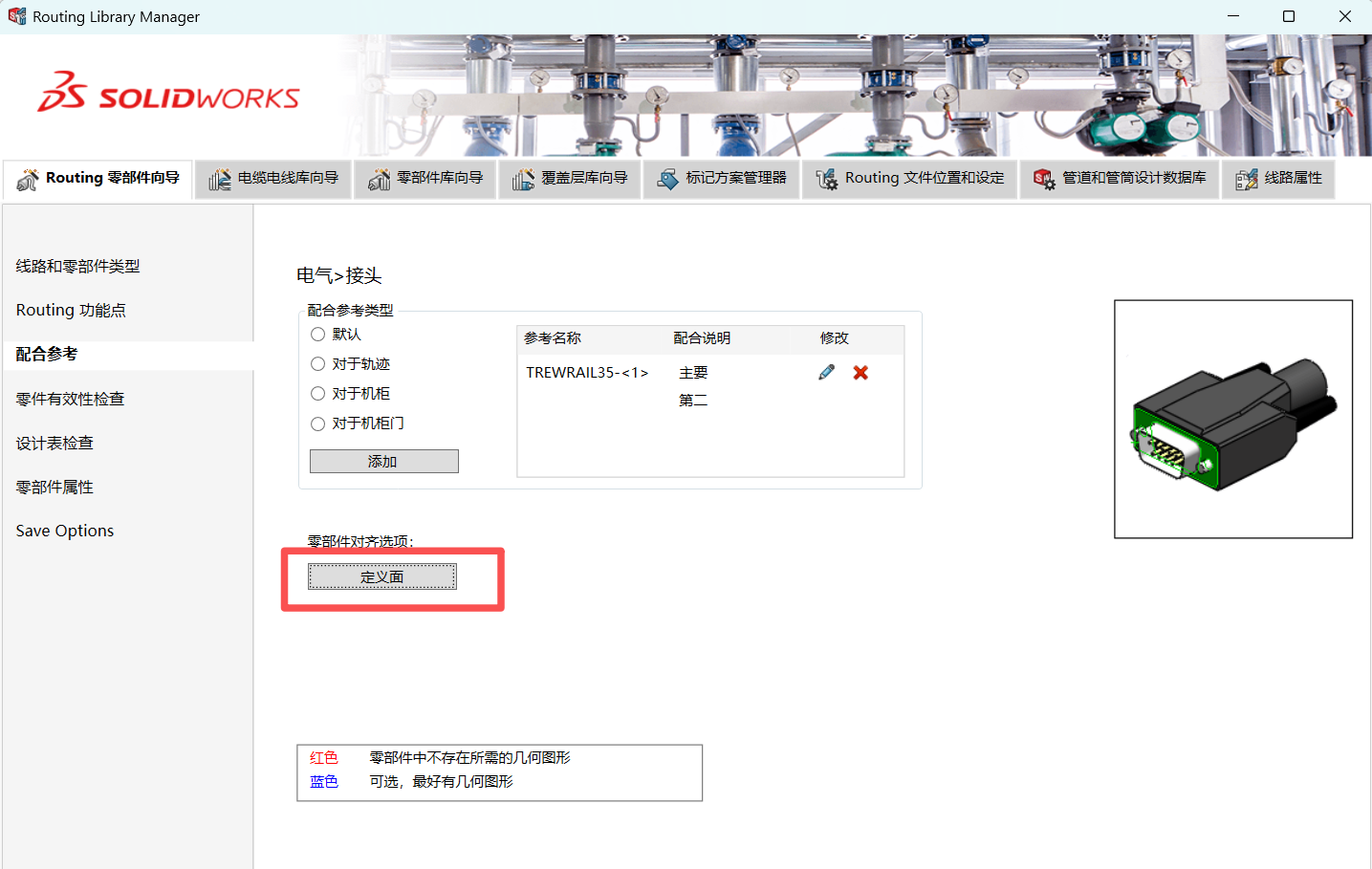

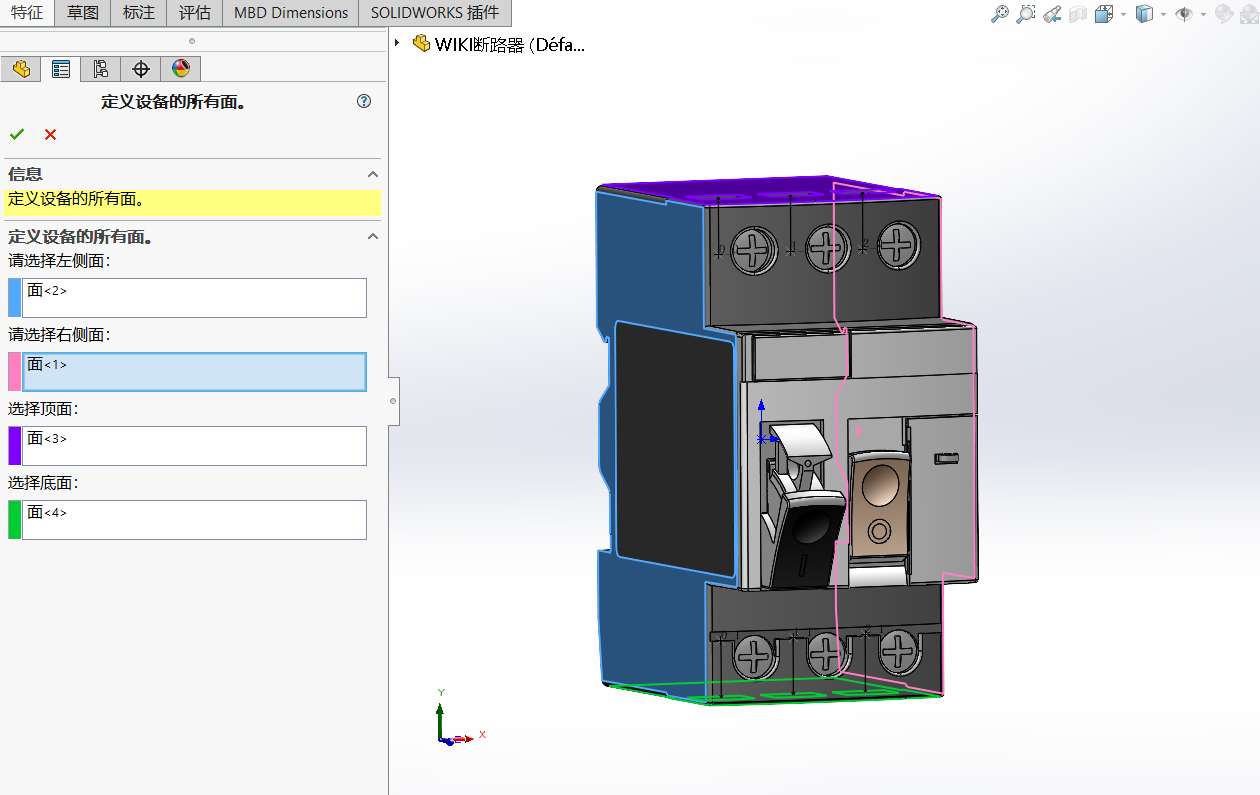

9.紧接着需要定义模型的方向面，以便使用智能配合时不会出现模型的方向混乱问题。

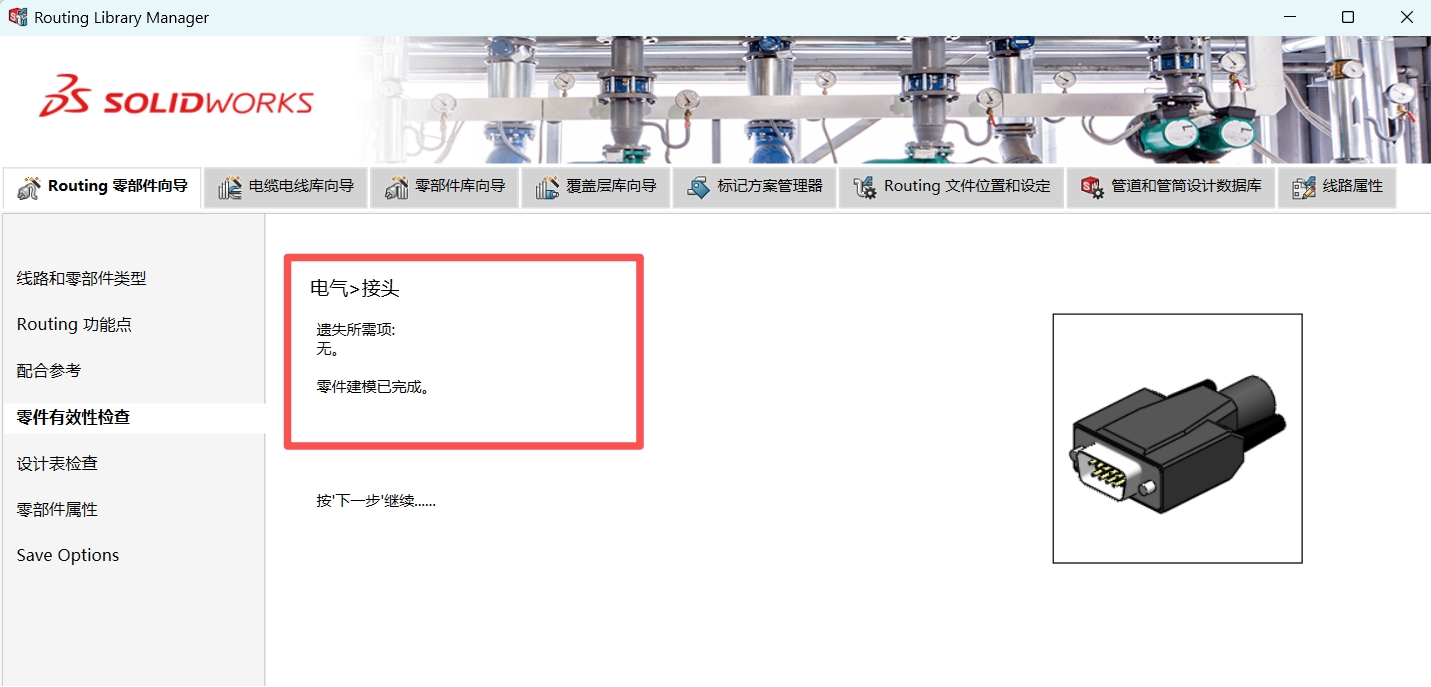

10.接着在Routing Library Manager点击下一步，进行【零件有效性检查】，提示零件建模已完成后（图14），即可点击【完成】

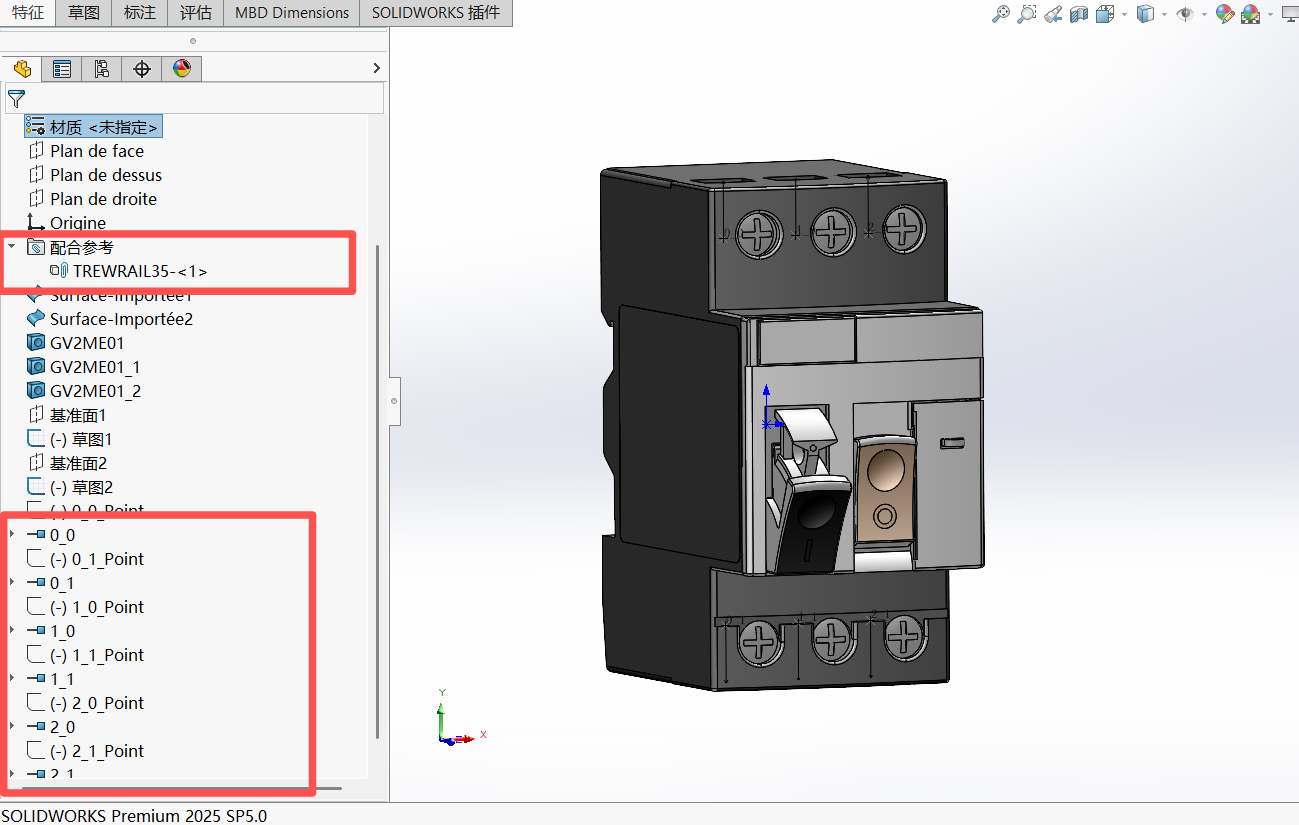

11.通过以上步骤，在模型结构树中，可以看到模型中已经有所需要的连接点和配合参考。此时的模型可以在SOLIDWORKS Electrical 3D布线中使用了。

以上就是SOLIDWORKS Electrical如何创建智能电气模型的方法，在使用SOLIDWORKS软件过程中还有其他问题都可以咨询东莞汉鼎信息科技~
